Dans le paysage industriel, la sécurité et l'efficacité opérationnelle reposent sur une compréhension claire et immédiate des systèmes en place. Parmi les éléments cruciaux, le marquage des tuyauteries joue un rôle prépondérant. Il ne s'agit pas seulement d'une exigence réglementaire, mais d'un dispositif de sécurité fondamental destiné à identifier sans ambiguïté les fluides circulant dans les canalisations. Cette identification rigoureuse est essentielle pour prévenir les accidents industriels, faciliter les interventions d'urgence et garantir un environnement de travail sûr pour tous.
L'identification claire des substances circulant dans les tuyauteries est une obligation légale dans le secteur industriel, notamment dans l'industrie chimique. Cette exigence est renforcée par des normes et réglementations en vigueur, telles que la réglementation CLP (Classification, Labelling and Packaging) et la norme NF X 08-100 en France. Ces textes visent à uniformiser les pratiques et à garantir que chaque fluide est identifiable de manière sans équivoque. L'employeur a la responsabilité de s'assurer que les conduits de tuyauterie sont correctement marqués à chaque point de connexion.
Depuis le 1er juin 2017, le marquage des tuyauteries industrielles selon un codage par couleur est devenu obligatoire, suite à l'application de l'arrêté du 2 août 2013, en conformité avec la directive européenne 92/58/CEE du 24 juin 1992. Ce marquage par couleur est conçu pour prévenir tout risque et toute erreur d'interprétation qui pourraient entraîner des accidents graves. Il facilite la tâche des employés sur les sites industriels, ainsi que celle des pompiers et des services de sécurité en cas d'intervention.
La norme NF X 08-105 joue un rôle central dans l'identification des fluides par des codes couleur. Selon cette norme, chaque fluide est associé à une famille représentée par une couleur spécifique. Ce système permet une reconnaissance rapide et intuitive du type de substance transportée. En complément de la couleur, une flèche, généralement prédécoupée pour faciliter la pose, est placée à l'extrémité de l'autocollant pour indiquer le sens de circulation du flux. Ce dispositif est crucial pour une compréhension complète du système de tuyauterie.
La réglementation CLP, quant à elle, impose l'ajout de pictogrammes spécifiques sur les marqueurs lorsque les fluides présentent des dangers particuliers, tels que l'inflammabilité, la toxicité ou la corrosivité. Cette double approche, combinant codage couleur et pictogrammes de danger, assure une identification exhaustive et une évaluation précise des risques associés à chaque tuyauterie.

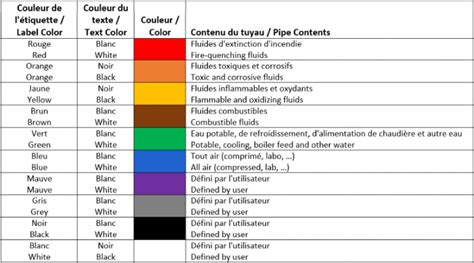

Le système de codage par couleur pour le marquage de tuyauterie est structuré pour offrir une clarté maximale. Il repose sur plusieurs éléments : la couleur de fond, la couleur d'identification et la couleur d'état.

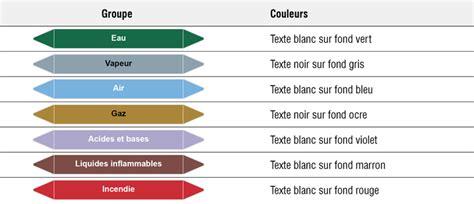

La couleur de fond est primordiale pour identifier la famille générale du fluide circulant dans la tuyauterie. Ce marquage peut être réalisé sur toute la longueur du tuyau ou sous forme d'anneaux ou de bandes. Les couleurs standardisées selon les normes comme la NF X 08-003 (France) et ISO 14726 (internationale) sont les suivantes :
Pour certains fluides dangereux, la réglementation CLP impose une couleur d'identification spécifique qui vient compléter ou remplacer la couleur de fond. Ce marquage, souvent sous forme d'anneau ou de bande, permet de signaler des substances particulières qui ne rentrent pas clairement dans les catégories générales ou qui présentent des risques accrus. Si un tuyau transporte plusieurs fluides, toutes les couleurs d'identification pertinentes doivent être présentes.
La couleur d'état, appliquée sous forme d'anneau ou de bande, fournit des informations cruciales sur les caractéristiques du fluide, telles que sa température, sa pureté ou sa pression. Cette signalétique est essentielle pour identifier les zones potentiellement dangereuses, notamment celles impliquant des fluides à haute température ou sous haute pression. Lorsque des couleurs d'identification et d'état sont utilisées conjointement sur un même segment, elles sont généralement apposées sous forme de deux anneaux ou bandes accolés pour une meilleure lisibilité.
Au-delà des couleurs, le marquage des tuyauteries inclut d'autres informations essentielles pour la sécurité. Le sens d'écoulement du flux est une donnée réglementaire imposée pour les conduits sensibles. Il est indiqué par une flèche claire, ou par une flèche à double pointe en cas de circulation bidirectionnelle.
Pour une sécurité renforcée, des pictogrammes peuvent être ajoutés. Ces symboles, apposés sur la couleur de fond ou en association avec les marquages de couleur, fournissent des informations sur les dangers spécifiques associés au fluide transporté : inflammabilité, explosion, toxicité, matières à haute température, ou fluides sous pression.
Le choix de la taille des marqueurs de tuyauterie est directement lié au diamètre du tuyau. Un marquage bien proportionné assure une meilleure visibilité et lisibilité. La pose directe du marqueur sur le tuyau est possible si son revêtement est en bon état (tube de cuivre, acier, inox). Cependant, pour les tuyaux dont la surface n'est pas idéale pour l'adhérence, ou pour garantir une fixation plus robuste, des supports spécifiques peuvent être utilisés. Ces supports sont ensuite fixés au tuyau à l'aide de colliers, de vis ou de liens en inox.
Pour une pose sans bulles d'air et une adhérence optimale, l'utilisation d'une raclette de pose est recommandée. Cet outil facilite l'application des films adhésifs, qu'il s'agisse de vinyle adhésif ou de vitrophanie.
La norme NF P 98-332 aborde spécifiquement la signalisation des réseaux enterrés. Elle définit les distances d'implantation des réseaux neufs par rapport aux réseaux existants ou à la végétation, ainsi que les distances d'implantation de végétaux à proximité des réseaux. La solution privilégiée est le positionnement des réseaux côte à côte en nappe horizontale, avec une séparation minimale de vingt centimètres entre eux. De plus, un dispositif avertisseur doit être placé entre vingt et trente centimètres au-dessus des câbles et canalisations. La couleur de ce dispositif est normalisée selon les codes couleurs des réseaux enterrés.
La précision de la cartographie des réseaux enterrés est cruciale pour la sécurité des travaux. L'arrêté « DT-DICT » du 15 février 2012, qui définit trois classes de précision, vise à garantir une localisation efficace des réseaux afin de mener les travaux dans des conditions de sécurité optimales. Créée en 2012 par l'AFNOR, cette norme cherche à minimiser les risques d'endommagement des canalisations et câbles enterrés, un secteur qui déplore environ 100 000 accidents chaque année.
Il est important de noter que le code couleur, bien qu'essentiel, n'est qu'une partie de la signalisation industrielle. La lisibilité et la répétition des marquages sont des critères d'efficacité fondamentaux. La signalisation industrielle, dans son ensemble, vise à fournir une information claire et concise, contribuant ainsi à la prévention des risques.
Dans le domaine de la plomberie domestique, bien que le code couleur soit moins strictement réglementé qu'en milieu industriel, il existe des conventions. Par exemple, le rouge est souvent associé à l'eau chaude et le bleu à l'eau froide. Cependant, il est crucial de comprendre que ces codes peuvent varier et que le matériau utilisé pour les tuyaux PER (Polyéthylène Réticulé) est généralement le même quelle que soit la couleur, la différence résidant dans la couleur elle-même. Il est toujours préférable de vérifier les inscriptions sur le tuyau, notamment la température maximale d'utilisation, pour s'assurer de son adéquation à l'usage prévu.
En résumé, le marquage des tuyauteries industrielles par code couleur est un pilier de la sécurité. Il permet une identification rapide et précise des fluides, prévient les erreurs potentiellement catastrophiques et facilite les interventions d'urgence. La conformité aux normes en vigueur, la qualité de la pose et la compréhension globale des différents éléments de signalisation sont indispensables pour maintenir un environnement industriel sûr et efficace.
