L'introduction d'air chauffé ou refroidi dans un espace clos occupé par des personnes peut s'avérer complexe. L'objectif est d'assurer un confort thermique optimal tout en maintenant une bonne qualité de l'air. Pour cela, plusieurs paramètres entrent en jeu, notamment la température de l'air soufflé, sa vitesse au niveau des bouches de diffusion, et la manière dont il est réparti dans la pièce.
Le confort thermique d'un être humain repose sur un équilibre délicat : la chaleur produite par notre métabolisme doit être égale à la chaleur cédée à l'environnement. C'est la méthode la plus communément employée pour maintenir une sensation de bien-être.
Lorsque l'air est introduit dans une enceinte, il est crucial de s'assurer qu'il se mélange de manière homogène avec l'air déjà présent. C'est pourquoi on introduit souvent une certaine quantité d'air neuf, ou air hygiénique, mélangé à l'air repris de la pièce à traiter. L'air neuf, venant de l'extérieur, doit être intégré de façon uniforme.

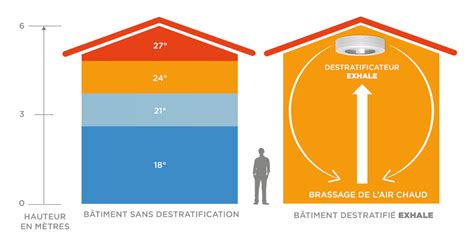

Si l'air n'est pas suffisamment brassé, un phénomène de stratification peut se produire. Cela signifie que des couches d'air vont se former, chacune à une température différente. Cette stratification est préjudiciable au confort, car elle crée des zones où la température ressentie est désagréable.
La vitesse du débit d'air au droit des bouches de soufflage joue un rôle prépondérant dans le ressenti général et le confort. Un débit d'air trop faible peut entraîner une mauvaise répartition et favoriser la stratification, tandis qu'un débit trop élevé peut provoquer des courants d'air désagréables.
Dans les systèmes de climatisation traditionnels, l'air est introduit à grande vitesse dans la pièce au moyen de bouches de soufflage. Ce type d'écoulement est qualifié de turbulent. Le volume d'air déplacé est relativement important, ce qui permet d'obtenir des températures uniformes dans toute la pièce, ainsi qu'une concentration homogène des polluants.
Afin de garantir un balayage efficace de la pièce, l'air est généralement repris pour être traité (chauffé ou refroidi) à l'opposé des zones de soufflage. Cette disposition permet d'assurer que l'ensemble du volume d'air est renouvelé et traité.
Pour répartir l'air de manière homogène dans une pièce, on utilise des dispositifs appelés diffuseurs. Ces éléments sont conçus pour diriger et moduler le flux d'air afin d'optimiser la diffusion.
Les diffuseurs de type plafonnier sont parmi les plus couramment utilisés. Ils offrent d'excellents résultats tant en mode chauffage qu'en mode climatisation. Leur installation est souvent facilitée par la localisation habituelle des gaines de ventilation dans les faux plafonds.

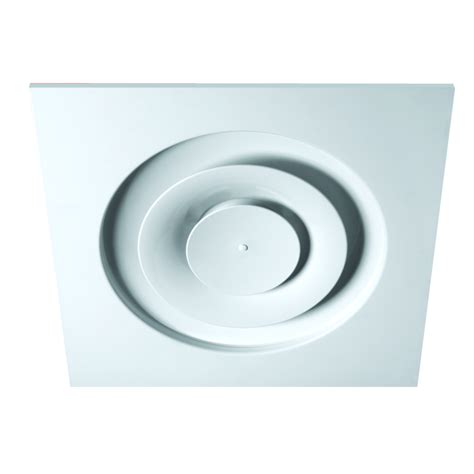

Dans ces diffuseurs, le jet d'air se fait radialement, ce qui est particulièrement efficace en mode froid. Ils existent sous diverses formes, rondes ou carrées, pour s'adapter aux contraintes esthétiques et techniques de chaque installation.
Les diffuseurs de type mural proposent une diffusion d'air soit de type conique, soit de type plat. Les veines coniques sont obtenues grâce à des ouvertures circulaires ou rectangulaires, tandis que les veines plates résultent d'ouvertures plus étroites et allongées.
L'effet Coanda, également appelé veine adhérente, décrit le phénomène par lequel un jet d'air suffisamment puissant adhère aux parois les plus proches, comme un plafond. Ce jet d'air crée une dépression qui, à son tour, induit le déplacement de l'air dans la pièce à basse vitesse.
Ce principe est particulièrement exploité dans certains systèmes où l'air filtré est insufflé à faible vitesse (maximum 0,5 m/s) en partie basse. L'air est ensuite repris en partie haute, entraînant avec lui les polluants. Ce mode de diffusion permet de maintenir de bonnes conditions de confort tout en réduisant significativement les débits d'air insufflés.
Dans ce type de diffusion, on observe une distinction nette entre une zone tempérée et peu polluée jusqu'à une hauteur d'environ 2 mètres (la "hauteur d'homme"), et une zone supérieure où l'air peut être plus chaud et moins hygiénique. Ce type de diffusion crée donc deux zones distinctes : une zone tempérée et peu polluée, et une autre plus chaude et moins hygiénique.
Une interrogation fréquente concerne la température affichée sur la télécommande d'un climatiseur. S'agit-il de la température de réglage du thermostat, ou de la température de l'air sortant de l'unité intérieure (split) ?
Il est important de comprendre que la température affichée sur la télécommande correspond généralement à la température que vous souhaitez obtenir dans la pièce. Cependant, contrairement à un thermostat classique, la mesure de cette température s'effectue là où est placée la télécommande. Cela signifie que la température peut varier significativement entre le sol, le haut d'une armoire, ou à proximité immédiate de la bouche de sortie d'air.
En règle générale, dans une installation gainable de type "inverter", la température de l'air qui sort des bouches de soufflage est supérieure à la température ambiante en mode chauffage, et inférieure en mode climatisation. Le "delta de température" entre le soufflage et l'aspiration est un indicateur clé de la performance du système.
Pour les non-initiés, certains termes techniques liés à la climatisation peuvent sembler obscurs.
Un exemple concret illustre la complexité : pour une unité extérieure Panasonic CU-L24DBE5 et une unité intérieure Panasonic CS-F24DBE5, certains utilisateurs rapportent des températures de soufflage atteignant 45°C, voire 48°C, lorsqu'ils règlent la consigne à 20°C en mode chauffage par une température extérieure de 8°C. Ceci est effectivement normal pour une pompe à chaleur (PAC) de type air-air. La puissance calorifique maximale restituée par une PAC dépend de la température extérieure et du débit d'air. Pour optimiser le fonctionnement, il est courant de pousser la consigne au maximum afin de vérifier la puissance restituée et le COP (Coefficient de Performance).
Les installations gainables, bien que discrètes, peuvent présenter des défis, notamment en matière de gestion de la température par pièce. Les systèmes de gestion par radio fréquence, comme le système "Ecoclim", peuvent parfois poser des problèmes de fiabilité de communication, entraînant une surconsommation électrique.
Le dimensionnement des gaines et leur longueur, ainsi que le positionnement des bouches de soufflage, sont des facteurs critiques pour assurer une distribution d'air efficace. Des déperditions thermiques importantes dans les gaines peuvent également réduire la puissance restituée dans les pièces.
Dans certains cas, des problèmes de sous-dimensionnement de la PAC par rapport à la surface à chauffer ou refroidir peuvent survenir, surtout si l'isolation de la maison n'est pas optimale. Les vérandas, par exemple, en raison de leurs parois moins isolantes que des murs traditionnels, nécessitent une puissance de chauffage significativement plus importante.
Il est également important de considérer le rôle des entrées d'air hygiénique, souvent présentes au niveau des fenêtres. Dans certaines configurations, ces "appels d'air" directs de l'extérieur peuvent perturber la régulation de la température intérieure.
Il est essentiel de distinguer la climatisation, qui régule et tempère l'air, de la ventilation et de l'aération, qui permettent à l'air de circuler, de se régénérer et d'être filtré. La ventilation donne du "mouvement" à l'air brassé et conditionné par la climatisation.
Lors des périodes de forte chaleur, on tend à accorder trop d'importance à la température de l'air, négligeant ainsi la circulation. Pourtant, l'air intérieur peut être très pollué, et c'est la circulation d'un air vicié en boucle fermée qui engendre des problèmes de santé et d'inconfort.

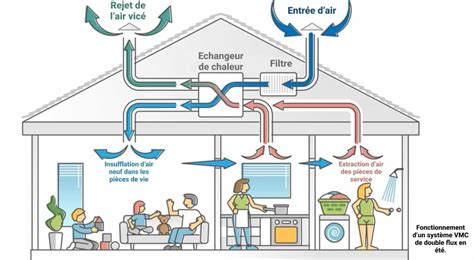

Il existe différents types de ventilation :
Laisser les fenêtres fermées empêche l'air malsain de sortir et l'air moins pollué d'entrer.
La grille de soufflage, ou bouche de soufflage, est un élément fondamental des systèmes de climatisation. Son rôle est de répartir l'air climatisé de manière homogène dans la pièce. La taille et le nombre des grilles doivent être adaptés à la surface à traiter.
La plupart des grilles de soufflage sont dites "double déflexion", ce qui signifie qu'elles sont conçues pour fonctionner en mode réversible, soufflant aussi bien du froid que du chaud. Selon le système, elles peuvent être murales, au sol ou au plafond (pour les systèmes gainables). Les ailettes présentes sur les grilles permettent de régler la direction, la hauteur et la portée du flux d'air.
Les plénums de soufflage et de reprise sont des éléments de raccordement entre l'unité intérieure d'un système gainable et le réseau de gaines. Le plénum de soufflage dirige l'air vers l'évacuation, tandis que le plénum de reprise assure l'aspiration de l'air.
La grille de reprise, souvent équipée d'un filtre, est essentielle pour maintenir l'intensité du flux d'air dans les gaines avant qu'il n'atteigne la bouche de soufflage.
Les capacités de débit des grilles d'aération sont mesurées en m³/h. L'idéal est que ces grilles permettent de renouveler l'intégralité du volume d'air de la pièce en une heure.
Le placement des bouches de soufflage gainable doit tenir compte du principe de Coanda et de la circulation naturelle de l'air. Les grilles d'aération destinées à l'entrée d'air sont généralement placées en bas, tandis que celles qui servent à extraire l'air vicié sont positionnées en haut. Dans tous les cas, elles doivent être placées à l'opposé des portes et des baies vitrées.
Il est primordial de ventiler en priorité les pièces humides (cuisine, salle de bain, WC, buanderie) ainsi que les pièces semi-enterrées. Le nombre et la taille des grilles sont déterminés par le volume et la configuration des pièces, ainsi que par la puissance de l'appareil de climatisation.
Outre le nettoyage régulier des filtres de climatisation, il est important d'entretenir et de nettoyer également les grilles d'aération pour garantir un fonctionnement optimal du système.
Les conditions de température et d'hygrométrie idéales pour la climatisation varient en fonction de la saison et du lieu. Ces données sont souvent consignées dans des tableaux météorologiques et représentent la moyenne des valeurs maximales enregistrées.
Dans certains cas, pour éviter les entrées d'air extérieur, la pression intérieure du local est maintenue légèrement supérieure à la pression atmosphérique. Ce procédé est notamment utilisé dans les salles blanches (laboratoires, locaux aseptiques).

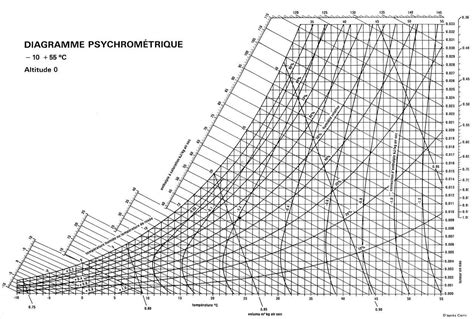

Le bilan énergétique d'un local est fondamental pour le dimensionnement d'un système de climatisation. Il prend en compte les apports et les extractions de chaleur sensible (liée à la température) et de chaleur latente (liée à l'humidité). Ces bilans permettent de déterminer les conditions de soufflage de l'air (température, humidité absolue) nécessaires pour maintenir le confort souhaité.
Le calcul du débit massique d'air sec au soufflage, du taux de brassage, et de l'écart de température entre le soufflage et le local sont autant de paramètres déterminants pour la conception d'une installation efficace.
Les charges thermiques sensibles (ΦS) et latentes (ΦL) dans un local influencent directement les conditions de soufflage de l'air.
De même, pour la charge latente (ΦL) liée à l'humidité :
Le dimensionnement précis des débits d'air, des puissances et des débits d'eau ou de vapeur est rendu possible grâce à ces calculs basés sur les bilans thermiques et d'humidité.
Le choix entre un système à débit constant ou variable, ainsi que la gestion multi-saison, sont également des aspects importants. Dans le cas d'une installation multi-saison, il faut choisir le débit massique qui conduit aux conditions les plus défavorables, c'est-à-dire le débit le plus grand, afin de garantir le confort en toutes circonstances.
La compréhension de ces principes complexes est essentielle pour concevoir et optimiser les systèmes de climatisation, assurant ainsi un confort thermique et une qualité de l'air adaptés aux besoins des occupants.
