L'humidité, cette présence invisible de vapeur d'eau dans l'air, joue un rôle fondamental dans notre environnement, influençant notre confort, notre santé, la durabilité de nos biens et l'efficacité de nombreux processus industriels. Pour appréhender et maîtriser ce paramètre crucial, l'appareil de détection d'humidité, plus communément appelé humidimètre ou hygromètre, s'est imposé comme un instrument indispensable. Qu'il s'agisse de garantir un air intérieur sain dans nos habitations, d'assurer la qualité des produits dans l'industrie pharmaceutique ou agroalimentaire, ou encore de prédire les phénomènes météorologiques, la mesure précise de l'humidité est primordiale. Cet article explore en détail le fonctionnement de ces appareils, leurs diverses applications et l'importance capitale de leur utilisation.
Avant de plonger dans le fonctionnement des appareils de détection, il est essentiel de distinguer deux concepts souvent confondus : l'humidité et l'hygrométrie.
L'humidité fait référence à la présence d'eau, généralement sous forme liquide ou de vapeur, au sein d'un matériau ou d'une substance. Dans le contexte de la construction, on parle d'humidité dans les murs, le bois de charpente, le plâtre, ou encore les matériaux d'isolation. Cet excès d'humidité dans les matériaux peut être causé par divers facteurs tels qu'un manque d'isolation, une ventilation insuffisante, des infiltrations d'eau, des fuites, ou des remontées capillaires. Les dégradations qui en résultent sont multiples : moisissures, cloquage des peintures, effritement des enduits, salpêtre, et développement d'acariens et d'insectes.
L'hygrométrie, quant à elle, est la mesure du taux d'humidité de l'air. Elle exprime la quantité de vapeur d'eau contenue dans l'atmosphère. Le terme le plus couramment utilisé est l'« humidité relative » (HR), qui représente le pourcentage de vapeur d'eau présente dans l'air par rapport à la quantité maximale que cet air pourrait contenir à une température donnée. Les niveaux d'humidité relative optimaux pour les environnements intérieurs varient généralement entre 30 % et 50 % HR. Un taux d'humidité de l'air trop élevé (supérieur à 60 %) favorise la prolifération des champignons, des moisissures, des acariens, et peut exacerber les problèmes respiratoires tels que l'asthme et les allergies, ainsi que les maladies rhumatismales. Inversement, un air trop sec peut entraîner une irritation des voies respiratoires et de la peau.
Les appareils de détection d'humidité se divisent en deux catégories principales, conçues pour mesurer soit l'humidité dans les matériaux (humidimètres), soit l'humidité dans l'air (hygromètres).
L'humidimètre est l'instrument physique indispensable pour contrôler le taux d'humidité des matériaux de construction, du bois, ou d'autres substances solides. Son objectif premier est de donner le taux d'humidité présent dans un matériau, permettant ainsi de détecter des zones humides avant que des dégradations significatives n'apparaissent.
Il existe plusieurs technologies d'humidimètres :

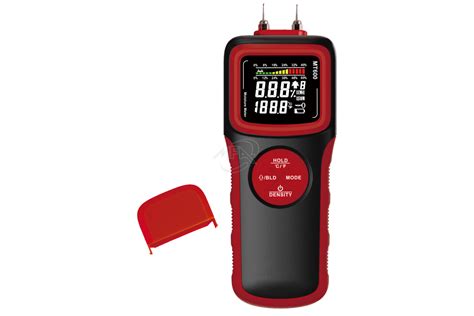

Humidimètres à pointes (ou à picots) : Ces appareils fonctionnent selon la méthode résistive. Ils envoient un signal électrique entre deux électrodes (les pointes) plantées dans le matériau à tester. L'eau étant conductrice d'électricité, plus le matériau est humide, plus il offre une faible résistance électrique. Ces appareils sont particulièrement précis pour les mesures dans le bois, mais peuvent laisser des traces sur d'autres matériaux comme le béton ou la brique. Sur ces derniers, ils servent souvent à des mesures qualitatives, comparant la résistance entre différents points pour identifier les zones suspectes.
Humidimètres sans contact (ou à radiofréquence, à sphère, ou à plaque) : Ces appareils utilisent la méthode capacitive. Ils mesurent la capacité électrique du matériau, qui est influencée par sa teneur en eau liquide. Un champ électrique est émis, et le capteur mesure la diminution d'intensité de ce champ, qui est proportionnelle à la teneur en humidité du matériau. Ces méthodes sont non invasives, ne laissant aucune trace sur la surface. Ils sont capables de mesurer l'humidité sur une certaine profondeur (généralement de 20 à 40 mm) et permettent de couvrir une large zone, aidant à la détection de sources d'humidité cachées. Ils sont particulièrement utiles pour les matériaux de construction comme les murs, où le matériau doit être homogène pour une mesure fiable.
Méthodes de mesure d'humidité en masse : Pour des analyses plus poussées, notamment en laboratoire, des méthodes comme la méthode de la bombe à carbure ou la mesure d'humidité par gravimétrie sont utilisées. La méthode de la bombe à carbure implique une réaction chimique entre le carbure de calcium et l'eau contenue dans un échantillon pour produire de l'acétylène, dont la pression est mesurée. La gravimétrie consiste à peser un échantillon avant et après séchage à une température contrôlée (généralement 105 °C pendant 24 heures) pour déterminer la perte de masse due à l'eau. Ces méthodes fournissent une mesure précise de la teneur en eau en masse.
L'utilisation d'un humidimètre est généralement très simple : il suffit de retirer le cache des pointes ou de placer le capteur sur la surface à tester, d'allumer l'appareil, d'attendre une brève calibration, et le résultat s'affiche quasi instantanément. Des fonctions additionnelles comme la fonction "HOLD" permettent de conserver la mesure à l'écran, facilitant la lecture dans des situations difficiles d'accès.
L'hygromètre est l'instrument dédié à la mesure du taux d'humidité de l'air (hygrométrie). Historiquement, les premiers hygromètres utilisaient des matériaux sensibles aux variations d'humidité, comme les poils d'animaux ou des bobines de papier. Ces méthodes, bien qu'historiquement importantes, manquaient de précision et nécessitaient une maintenance fréquente.
L'évolution technologique a conduit à plusieurs types d'hygromètres :
Hygromètres à base de matériaux hygroscopiques (cheveux, polymères) : Ces hygromètres exploitent la propriété de certains matériaux à absorber ou libérer de la vapeur d'eau, ce qui modifie leurs propriétés physiques.

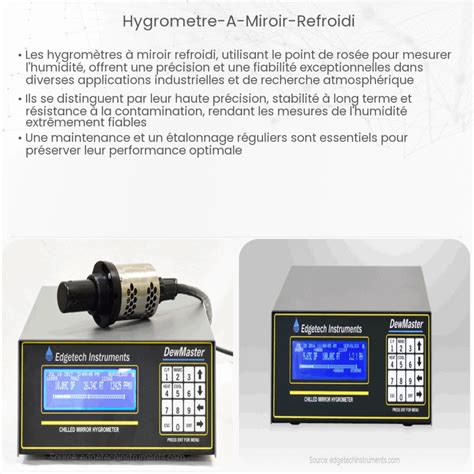

Hygromètres à condensation (ou à miroir refroidi) : Ces appareils mesurent la température du point de rosée. Un miroir est progressivement refroidi jusqu'à ce que de la condensation apparaisse à sa surface. La température à laquelle cela se produit est le point de rosée, à partir duquel l'humidité relative peut être calculée. Ces méthodes sont considérées comme très précises et sont souvent utilisées comme étalons.
Hygromètres électroniques : Ils représentent la majorité des appareils modernes et se déclinent en plusieurs technologies :
Les hygromètres électroniques sont souvent intégrés dans des modules qui incluent également un capteur de température, une électronique de conversion analogique-numérique et une interface digitale. Ces modules permettent de calculer, en plus de l'humidité relative, d'autres paramètres pratiques comme le point de rosée, l'enthalpie, l'humidité absolue et la concentration en volume (ppm).
La polyvalence des capteurs d'humidité les rend indispensables dans une multitude de secteurs.
Les capteurs d'humidité HVAC sont essentiels pour maintenir des niveaux d'humidité optimaux à l'intérieur d'un bâtiment. Ils améliorent le confort des occupants, la qualité de l'air intérieur, contribuent aux économies d'énergie en optimisant le fonctionnement des systèmes de chauffage et de climatisation, et protègent la structure du bâtiment contre les dommages causés par l'humidité excessive. Ces capteurs fournissent les données nécessaires aux systèmes HVAC pour activer ou désactiver des déshumidificateurs ou des humidificateurs, assurant ainsi un équilibre hydrique idéal.
Le contrôle précis de l'humidité est vital dans de nombreux processus industriels :
Dans les environnements agricoles contrôlés, tels que les serres, maintenir le bon niveau d'humidité est essentiel pour la croissance optimale des plantes. L'humidité du sol, mesurée par des sondes spécifiques, joue également un rôle important.
Les équipements médicaux tels que les stérilisateurs, les incubateurs, et les respirateurs nécessitent un contrôle précis de l'humidité pour garantir leur bon fonctionnement et la sécurité des patients.
Les capteurs d'humidité sont des instruments fondamentaux dans la surveillance météorologique. Ils permettent de mesurer l'humidité de l'air, d'établir des prévisions précises, et de comprendre les phénomènes atmosphériques. Les ballons-sondes équipés de capteurs HUMICAP® ont joué un rôle majeur dans l'amélioration des prévisions météorologiques internationales.
Au-delà des systèmes CVC, les humidimètres sont particulièrement utiles pour les propriétaires et les locataires. Ils permettent de :
L'installation correcte des sondes d'humidité est cruciale pour obtenir des mesures précises.
Les capteurs d'humidité HVAC sont généralement installés dans des emplacements stratégiques pour obtenir une lecture représentative de l'humidité globale d'une pièce ou d'un bâtiment. Cela peut inclure les conduits d'air pour une mesure directe du flux, ou des emplacements centraux dans les espaces de vie. Pour les humidimètres, le choix de l'emplacement dépend du matériau à tester.
Il est important de choisir des capteurs avec des caractéristiques adaptées au site d'installation, notamment une longueur et un diamètre appropriés, ainsi qu'une polyvalence d'installation (montage mural, sur gaine, etc.). Certains capteurs sont également conçus pour des environnements difficiles comme les fours, les conduites sous haute pression, ou pour mesurer l'eau dissoute dans les huiles.
La calibration est une étape essentielle pour garantir la précision des mesures. Elle implique généralement de comparer les lectures du capteur à un standard d'humidité connu.
Le processus typique comprend :
Le processus spécifique peut varier en fonction du type de capteur et des instructions du fabricant. Pour certains hygromètres, des solutions salines saturées dans un récipient étanche peuvent être utilisées pour créer des points de référence d'humidité relative stables à différentes températures. Il est important de noter que de nombreux appareils permettent un ajustement limité, souvent basé sur un seul point de mesure, ce qui peut laisser persister des erreurs pour d'autres plages d'humidité.
Malgré l'efficacité des capteurs d'humidité, la gestion de l'humidité présente des défis.
Les appareils de détection d'humidité, qu'il s'agisse d'humidimètres mesurant l'eau dans les matériaux ou d'hygromètres analysant l'humidité de l'air, sont des outils essentiels pour garantir notre confort, notre santé, la préservation de nos biens et l'efficacité de nombreux processus industriels. Des technologies variées, des capteurs capacitifs aux méthodes résistives, permettent une mesure de plus en plus précise de ce paramètre environnemental fondamental. Une compréhension claire de leur fonctionnement, de leurs applications et de l'importance de leur calibration est primordiale pour exploiter pleinement leur potentiel et prévenir les nombreux désagréments et dangers associés à une humidité mal contrôlée.
