Le raccordement d'une chaudière à ventilation mécanique contrôlée (VMC) sur un conduit de fumée simple, souvent issu d'une ancienne cheminée ou d'une ventilation naturelle, soulève des questions techniques et réglementaires importantes. Cette configuration, bien que potentiellement économique en réutilisant l'existant, exige une compréhension approfondie des normes pour garantir la sécurité des occupants et l'efficacité du système. Cet article explore les subtilités de cette installation, les défis qu'elle présente, les solutions techniques envisageables et le cadre législatif qui la régit.
La VMC, sigle pour ventilation mécanique contrôlée, est très utilisée dans l’habitat pour renouveler l’air intérieur et évacuer l’humidité. C’est dire l’importance de la VMC-gaz, dans le cadre d’une installation avec une chaudière à condensation au gaz. Notamment afin d’éviter les intoxications au monoxyde de carbone, en cas de défaillance de l’appareil de chauffe. Apparue dans les années 1980, la ventilation mécanique contrôlée ou VMC-gaz vise à assurer un bon renouvellement de l’air intérieur, tout comme sa variante simple flux. Mais elle assure dans le même temps l’évacuation des produits de combustion des chaudières, autrement dit les gaz brûlés. Et ce, au sein d’une seule et même colonne, uniquement dans des logements collectifs donc. L’encombrement s’avère, de fait, très réduit dans la gaine technique.

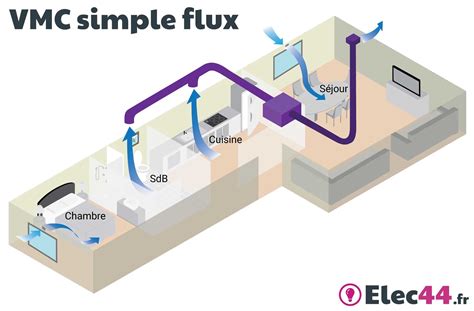

La ventilation mécanique contrôlée assure le renouvellement de l'air intérieur, une fonction essentielle pour le confort et la santé des occupants. Elle permet d'évacuer l'humidité excessive, les polluants et les mauvaises odeurs, tout en apportant de l'air frais. Il existe différents types de VMC, dont la VMC simple flux, qui extrait l'air vicié des pièces humides (cuisine, salle de bain, WC) et la VMC double flux, qui en plus de l'extraction, réinjecte de l'air neuf préchauffé par l'air extrait, offrant ainsi des économies d'énergie.
Lorsqu'il s'agit de chaudières à gaz, plusieurs systèmes d'évacuation des produits de combustion coexistent, chacun ayant ses spécificités et ses contraintes :
Chaudières VMC Gaz : Ces chaudières sont conçues pour s'intégrer dans un système de ventilation mécanique contrôlée collective. Elles évacuent les gaz brûlés via un conduit commun, partagé avec le système de ventilation des pièces humides. Ce type d'installation est spécifiquement conçu pour les immeubles collectifs et requiert une dépression minimale dans le conduit, ainsi qu'un conduit de raccordement de diamètre spécifique (133/125 mm). Le système de VMC-gaz assure à la fois le renouvellement de l'air et l'évacuation des fumées, minimisant ainsi l'encombrement.
Chaudières à Ventouse (ou étanches) : Ces chaudières fonctionnent en circuit fermé. Elles prélèvent l'air comburant directement à l'extérieur via un conduit spécifique (la ventouse) et évacuent les fumées par ce même conduit ou un conduit dédié. Ce système est généralement le plus sûr et le plus performant, car il garantit une parfaite étanchéité entre l'air de combustion et l'air ambiant du logement, éliminant ainsi tout risque de refoulement de monoxyde de carbone. Les chaudières à condensation sont très souvent équipées de ce système. Il est important de noter qu'il n'est pas possible d'installer une chaudière ventouse sur un conduit de cheminée collectif.
Chaudières raccordées sur conduit de fumée simple (tirage naturel ou mécanique) : Ce type de chaudière évacue ses fumées via un conduit de fumée existant, qui peut être une ancienne cheminée, un conduit de ventilation naturelle, ou un conduit tubé. Dans le cas d'une chaudière à tirage naturel, la combustion est assurée par la différence de densité entre l'air chaud des fumées et l'air extérieur. Pour les chaudières à tirage mécanique, un extracteur participe à l'évacuation des fumées.
Le raccordement d'une chaudière gaz à condensation sur un conduit de fumée simple, qu'il s'agisse d'une ancienne cheminée ou d'un conduit de ventilation naturelle, présente des défis techniques et réglementaires significatifs.
Le monoxyde de carbone (CO) est un gaz inodore, incolore et mortel, produit par une combustion incomplète. Il est primordial d'éviter tout risque de refoulement de ce gaz dans le logement.
Risque d'inversion de tirage : Dans le cas d'une chaudière à tirage naturel raccordée à un conduit simple, et en présence d'un système de ventilation mécanique (VMC) dans la même pièce, il existe un risque d'inversion de tirage. La VMC, en créant une dépression, peut aspirer les fumées de la chaudière et les refouler dans le logement.
Conduits anciens et étanchéité : Les anciens conduits de fumée, souvent utilisés pour la ventilation, peuvent présenter des défauts d'étanchéité, des fissures, ou être obstrués par des débris, des nids d'oiseaux, ou de la suie. Ces problèmes peuvent compromettre l'évacuation correcte des fumées et augmenter le risque de fuites de monoxyde de carbone.
Compatibilité des débits d'air : La réglementation impose des débits d'extraction d'air minimum pour assurer le bon renouvellement de l'air dans le logement et l'apport d'air nécessaire à la combustion. Le raccordement d'une chaudière à un conduit de VMC doit garantir que ces débits sont respectés, tant pour l'évacuation des fumées que pour l'apport d'air comburant.
La réglementation française encadre strictement l'installation des chaudières gaz et des systèmes de ventilation afin de garantir la sécurité des occupants.
Arrêté du 23 février 2018 : L’article 14.3.3 de cet arrêté définit les obligations en matière d’évacuation des produits de combustion dans l’habitat. Il précise les exigences relatives aux conduits d'évacuation et aux dispositifs de sécurité.
NF DTU 68.3 : Ce document, issu de la compilation et de la révision des DTU 68.1 et 68.2, traite de l'installation de la ventilation mécanique dans les bâtiments à usage d'habitation. Il détaille les exigences en matière de débits d'air, de dimensionnement des conduits et de positionnement des bouches d'extraction et d'entrée d'air.
Arrêté du 24 mars 1982 (modifié) : Cet arrêté précise que les dispositifs de ventilation, qu'ils soient mécaniques ou à fonctionnement naturel, doivent être tels que les exigences de débit extrait soient satisfaites dans les conditions climatiques moyennes d'hiver. Il autorise également des dispositifs individuels de réglage (interrupteur de vitesse) qui peuvent permettre de réduire les débits.
Normes spécifiques aux chaudières gaz : Les chaudières gaz doivent être installées selon des règles précises pour garantir la sécurité de l'installation et des habitants. La pièce où est posée la chaudière doit être bien aérée pour réaliser une combustion de qualité et évacuer l'air vicié. Une mauvaise ventilation peut engendrer des risques d'intoxication au monoxyde de carbone.
La coexistence d'une VMC et d'une chaudière à tirage naturel est réglementairement autorisée, sous conditions afin d’éviter tous risques d’inversion de tirage (refoulement), à l’origine d’intoxications liées à l’utilisation de la chaudière. Ces conditions sont :
Il est impératif de laisser un espace d'un centimètre minimum sous les portes afin de permettre la circulation d'air entre chaque pièce. Pour la cuisine, cet espace doit être de 2 cm s'il s'agit de la seule porte de cuisine.
Réutiliser un conduit inutilisé pour installer une sortie de VMC représente une solution économique et pratique, à condition de respecter les normes techniques en vigueur pour votre tranquillité. Un diagnostic préalable du conduit existant par un professionnel qualifié garantit la qualité et la performance optimale de votre système de ventilation, sans nécessiter de lourds travaux structurels.
Avant toute installation, un diagnostic approfondi du conduit existant s’avère indispensable. Cette étape déterminante permet d’identifier les éventuels obstacles et de planifier les travaux d’adaptation nécessaires. Le diagnostic comprend généralement une inspection visuelle complétée par un test d’étanchéité. Ces vérifications permettent de détecter la présence de fissures ou d’obstructions qui pourraient compromettre l’efficacité de votre système de ventilation.
L'évaluation précise des dimensions intérieures du conduit est fondamentale pour déterminer sa compatibilité avec votre VMC. Le diamètre, la section et la hauteur totale doivent être mesurés avec précision. L’analyse du tracé est tout aussi importante. Un conduit présentant de multiples dévoiements peut nécessiter un extracteur plus puissant pour compenser les pertes de charge.
La transformation d’anciens conduits de cheminée ou de ventilation naturelle peut vous apporter entière satisfaction, mais exige une vérification minutieuse de la compatibilité du diamètre, de l’étanchéité et du tracé.

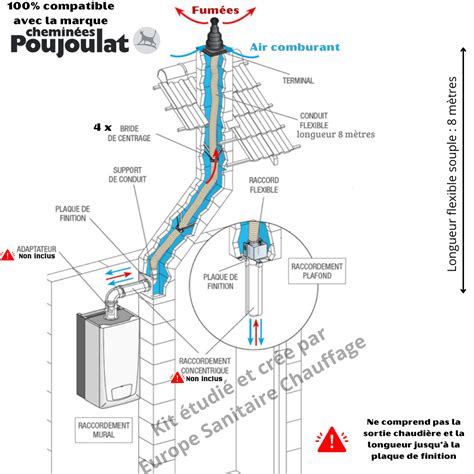

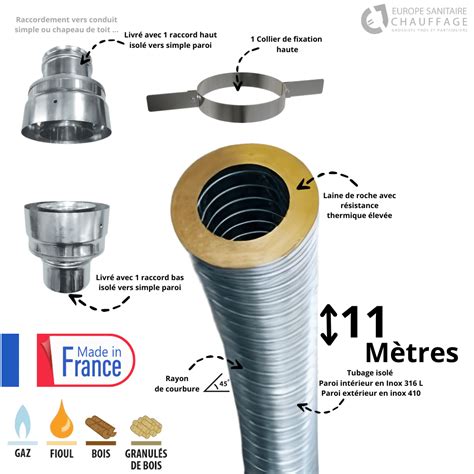

Nettoyage et tubage : La première étape consiste à nettoyer intégralement le conduit pour éliminer les résidus de suie et autres dépôts accumulés. Ce nettoyage est crucial pour garantir un flux d’air optimal et prévenir les risques d’incendie. Dans de nombreux cas, un tubage du conduit avec un matériau adapté (inox, aluminium flexible) est nécessaire pour améliorer l’étanchéité, s'assurer de la compatibilité avec les gaz de combustion et adapter le diamètre aux besoins de la VMC.
Raccordement : L’adaptation d’un conduit de cheminée pour accueillir une sortie VMC requiert une méthodologie précise et des techniques spécifiques. Cette transformation implique généralement l’installation d’un système de raccordement entre le réseau de gaines VMC et le conduit existant. Le choix du matériel pour adapter votre conduit dépend de plusieurs facteurs, notamment le type de VMC, la longueur du conduit et son état. Les gaines en PVC rigide offrent une excellente résistance et limitent les pertes de charge, tandis que les gaines souples en aluminium s’adaptent plus facilement aux conduits irréguliers.
Dispositifs de sécurité : Les chaudières standards VMC sont équipées d'un coupe-tirage et d'une bouche de ventilation thermo-modulante, dont l'ouverture se modifie en fonction de la température des produits de combustion. Le débit de ventilation est ainsi piloté via des informations transmises par le système d'évacuation de la chaudière. De plus, elles doivent être raccordées à un dispositif de sécurité collective d'arrêt (DSC) en immeuble collectif. Ce DSC comporte un dépressostat qui détecte une chute de dépression dans le conduit (arrêt de l'extracteur) et un relais de sécurité qui interrompt l'alimentation électrique des appareils à gaz.
Malgré tous les avantages de réutiliser un conduit existant, certaines situations peuvent rendre cette option techniquement inadaptée. Un conduit trop détérioré, de dimensions insuffisantes ou présentant un tracé trop complexe peut compromettre l’efficacité de votre système de ventilation.
Création d'une sortie dédiée : La création d’une sortie dédiée en toiture ou en façade constitue l’alternative la plus courante. Cette solution implique le percement d’une ouverture adaptée au diamètre des gaines de votre VMC. Les sorties murales représentent une option particulièrement intéressante pour les habitations où l’accès à la toiture est difficile. Ces dispositifs s’intègrent discrètement en façade et nécessitent moins de travaux.
Changement de type de ventilation : Dans certains cas, l’inadéquation du conduit existant peut vous amener à reconsidérer le type même de ventilation. Les VMC hygroréglables représentent également une option pertinente, car elles ajustent automatiquement leur débit en fonction du taux d’humidité, réduisant ainsi la consommation énergétique.
Une fois votre VMC installée sur l’ancien conduit de cheminée, un entretien régulier s’avère fondamental pour garantir ses performances dans la durée. La spécificité de cette configuration nécessite une vigilance accrue par rapport à une installation conventionnelle.
Maintenance préventive : En règle générale, un contrôle annuel par un professionnel qualifié est recommandé. Le nettoyage régulier des bouches d’extraction avec de l’eau savonneuse empêche l’accumulation de poussière qui pourrait réduire le débit d’air. Pour le conduit lui-même, une inspection visuelle annuelle permet de détecter d’éventuels signes de dégradation.
Vérification des performances : La vérification des performances de votre VMC installée sur un ancien conduit s’effectue principalement par la mesure des débits d’air aux différentes bouches d’extraction. Si les débits mesurés sont inférieurs aux valeurs recommandées, plusieurs ajustements peuvent être nécessaires. Le réglage de la vitesse du moteur, le nettoyage approfondi du réseau ou l’amélioration de l’étanchéité du conduit constituent les interventions les plus courantes.
En conclusion, le raccordement d'une chaudière VMC sur un conduit de fumée simple est une opération qui demande une expertise technique pointue et une stricte adhérence aux réglementations en vigueur. Une évaluation rigoureuse du conduit existant, des adaptations techniques appropriées et un entretien régulier sont les clés pour garantir la sécurité, l'efficacité et la conformité de l'installation. Faire appel à des professionnels qualifiés est essentiel pour naviguer dans la complexité de ces systèmes et éviter tout risque potentiel.
