La Ventilation Mécanique Contrôlée (VMC) est un pilier du confort et de la salubrité dans les habitations modernes. Elle assure un renouvellement constant de l'air intérieur, évacuant l'air vicié et l'humidité pour maintenir un environnement sain. Au cœur de ce système, le condensateur joue un rôle souvent méconnu mais absolument vital. Cet article se penche sur le condensateur Ducati Energia 2µF, un composant essentiel pour le bon fonctionnement de nombreuses VMC, en explorant sa fonction, son importance, et les aspects techniques qui le rendent indispensable.
Le condensateur est un élément électronique fondamental qui permet à votre VMC de fonctionner correctement. Son rôle principal est de contrôler la vitesse de fonctionnement du moteur de la VMC. Dans la majorité des logements actuels, la VMC est utilisée pour assurer un renouvellement de l'air intérieur. Son rôle est d'évacuer l'air vicié et l'humidité présents dans le logement par un réseau de conduits et de grilles pour maintenir un environnement sain. Elle est essentielle pour évacuer les odeurs et les polluants générés à la cuisine ou à la douche par exemple.
Lorsque la VMC de votre maison tombe en panne, il est possible que le condensateur en soit responsable. Il existe plusieurs types de condensateurs qui peuvent être utilisés dans les systèmes de VMC :
Le condensateur de la VMC est un composant électrique essentiel à son bon fonctionnement. Généralement utilisé pour les VMC à plusieurs vitesses, ce condensateur vous permet de choisir entre différentes vitesses de ventilation. Les deux sections de capacités distinctes sont généralement identifiées par "C1" (vitesse basse) et "C2" (vitesse haute). Les valeurs de capacité peuvent varier en fonction du modèle et de la configuration de la VMC.
Le condensateur à double capacité permet de sélectionner la vitesse de ventilation grâce à un mécanisme de commutation contrôlé par un interrupteur ou un relais qui permet de choisir la section du condensateur appropriée. La connexion se fait avec la section C1 ou la section C2, ce qui a un effet sur le champ électrique dans le circuit de la VMC. Le condensateur à double capacité a pour rôle principal de contrôler la vitesse de rotation du moteur de la VMC. Il permet une véritable adaptation à vos besoins spécifiques et aux conditions environnementales. La vitesse basse peut être utilisée pour une ventilation régulière et silencieuse quand la vitesse haute permet l’évacuation plus rapide d’humidité ou d’odeurs.
La VMC à plusieurs vitesses est un système de ventilation qui propose plusieurs options de vitesses de ventilation en régulant la vitesse de fonctionnement du moteur de VMC à l’aide d’un condensateur à double capacité. Il offre une solution pratique pour ajuster la vitesse ainsi qu’une plus grande flexibilité pour s’adapter à vos besoins et aux conditions environnementales. Il vous permettra également de faire des économies d’énergie puisqu’en choisissant la petite vitesse votre VMC consomme moins d’électricité.
Le condensateur DUCATI 416.21.6004, avec ses caractéristiques de 2µF et 400V, complété par une seconde capacité de 3,8µF à 250V, et ses dimensions de Ø30x70mm, est spécifiquement conçu pour les moteurs de VMC. Ces condensateurs Ducati à double capacité sont spécialement conçus pour être adaptés sur les moteurs de VMC.
Nos condensateurs permanents sont connus pour leur fiabilité, leur sécurité et leur qualité supérieure, avec une durée de vie estimée à 30 000 heures selon la classe C établie par le fabricant. Si votre moteur grogne et/ou émet un bourdonnement important ou que vous êtes dans l'obligation de le lancer votre VMC à la main, c'est que votre condensateur est défectueux et doit être remplacé.
Les condensateurs Ducati, tels que ceux de la série 4.16.10, 4.16.15, 4.16.17 et 4.16.87, représentent une technologie de pointe dans le domaine des condensateurs à film polypropylène. Ces condensateurs sont dotés d'un diélectrique en polypropylène métallisé autocicatrisant. Cette propriété est cruciale car elle permet au condensateur de se "réparer" lui-même en cas de micro-courts-circuits, prolongeant ainsi sa durée de vie et assurant une fiabilité accrue.
Construits avec un couvercle et un boîtier en plastique auto-extinguibles, ils offrent une sécurité renforcée contre les risques d'incendie. L'utilisation d'une résine polyuréthane pour sceller la barrette de condensateurs garantit une protection optimale contre l'humidité et la poussière. Le boîtier en plastique avec goujon permet une fixation solide, tandis que la terminaison via câble double isolation à deux âmes assure une connexion électrique sûre et durable.
Le bobinage non inductif et les faibles pertes sont des caractéristiques qui contribuent à l'efficacité énergétique et à la performance du moteur de la VMC. Les courts-circuits sont évités grâce aux propriétés autocicatrisantes, et la conception compacte assure une intégration aisée dans les appareils. L'absence de risque de fuite est un autre avantage majeur de ces condensateurs.
Les spécifications de tension et de durée de vie varient selon les séries, offrant une flexibilité adaptée à différents besoins :
Ces normes, comme la EN 60252-1, appliquée aux condensateurs destinés à être raccordés aux enroulements des moteurs asynchrones alimentés par un réseau monophasé, témoignent de la conformité et de la qualité supérieure de ces composants.
Avant de remplacer le condensateur de votre VMC, assurez-vous qu'il est bien le responsable du problème. Au besoin, vous pouvez le tester. Avant tout, coupez l'alimentation électrique du système de ventilation par mesure de sécurité. C’est à l’aide d’un multimètre que vous pourrez vérifier s’il est défectueux. Les valeurs de capacité mesurées doivent être identiques à celles indiquées, sinon le condensateur doit être remplacé. Pensez à effectuer vos mesures sur les deux (ou trois) condensateurs qui composent votre ensemble.
Si votre moteur grogne ou émet un bourdonnement important, ou si vous devez le lancer manuellement, cela peut indiquer un condensateur défectueux. Il est recommandé de tester votre ancien condensateur à l’aide d’un capacimètre.
Pour choisir un condensateur de remplacement, le plus important est de veiller à ce que ses caractéristiques physiques (dimensions, type) et électrique (capacité, tension) soient similaires. Vous retrouverez généralement les informations principales inscrites directement sur le corps du condensateur. Les capacités inscrites sur votre condensateur d'origine ne sont pas présentes dans notre sélection ? Nous vous proposons de fabriquer vos condensateurs double ou triple capacité selon votre besoin. Pour les condensateurs double capacité : nous assemblons deux condensateurs à câble avec les capacités que vous souhaitez. Il y a une sortie pour chaque capacité, ici deux, et une sortie que l’on appelle le commun.
Avant de commencer toute manipulation, assurez-vous de couper l'alimentation électrique de votre VMC en éteignant le disjoncteur correspondant au tableau électrique. Lorsque vous avez repéré le condensateur à double ou à triple capacité défectueux et choisi un nouvel équipement compatible, déchargez-le avant de le toucher. Pour ce faire, vous pouvez court-circuiter ses bornes à l’aide d’un tournevis avec une poignée isolée. Démontez ensuite votre ancien condensateur : desserrez les fixations et débranchez tous les fils et câbles électriques auxquels il est raccordé. Insérez maintenant le nouveau condensateur à la place de l’ancien et rebranchez-le en respectant bien les mêmes connexions que précédemment. Cette opération peut s’avérer délicate.

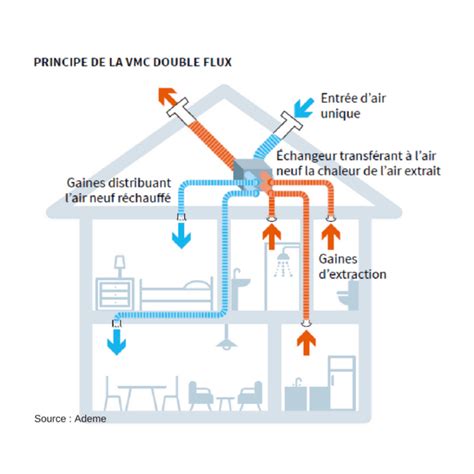

La VMC double flux quant à elle est un type spécifique de VMC qui propose en plus de l’extraction d’air vicié, l’apport d’air neuf préchauffé grâce à un système de récupération de la chaleur de l’air sortant. Si le condensateur à double ou triple capacité est la cause de votre panne, il peut entraîner des problèmes de démarrage du moteur ou encore une incapacité à réguler les vitesses de ventilation correctement (ventilation irrégulière). Dans certains cas et pour certains modèles, lorsque votre VMC est plus sophistiquée et dotée d’un système de contrôle électronique, un message d’erreur peut s'afficher sur l’écran de contrôle numérique de votre VMC, facilitant ainsi le diagnostic de la panne.
Mikatec, en tant que spécialiste des accessoires et pièces détachées pour les appareils électriques et électromécaniques, propose une gamme de condensateurs permanents de très haute qualité. Ces condensateurs sont estimés à environ 10 000 h de fonctionnement par le constructeur (classe B). Mais évidemment, la durée de vie de votre condensateur va dépendre de ses conditions d’utilisation et de l’environnement dans lequel il se trouve. Si votre condensateur subit une surchauffe, des surcharges électriques ou se trouve dans un environnement poussiéreux, sa durée de vie pourrait en être diminuée.
Les condensateurs à double capacité 2µF / 4µF 475V sont idéaux pour les moteurs de VMC. Ils sont assemblés à partir de deux condensateurs avec des capacités de 2µF et 4µF, offrant une sortie pour chaque capacité ainsi qu'une sortie commune (fils rouge). Ces condensateurs sont spécialement conçus pour être adaptés aux moteurs de VMC et sont réputés pour leur fiabilité, leur sécurité et leur qualité supérieure, avec une durée de vie estimée à 10 000 heures selon la classe B établie par le constructeur. Le condensateur 2µF + 4µF est entièrement compatible avec les moteurs VMC à 2 vitesses.
