L'installation et le câblage d'une Ventilation Mécanique Contrôlée (VMC) Atlantic Hygrocosy, notamment le modèle référencé 412228, nécessitent une attention particulière pour garantir son bon fonctionnement et sa longévité. Ce guide vise à éclaircir les différentes étapes et spécificités liées à ce système, en s'appuyant sur les informations techniques et les retours d'expérience.
La VMC Hygrocosy Atlantic est un système de ventilation mécanique simple flux, conçu pour les maisons individuelles à partir du T3, et capable de desservir jusqu'à six sanitaires. Son principe de fonctionnement repose sur l'hygrorégulation, c'est-à-dire la capacité d'adapter le débit d'air renouvelé en fonction du taux d'humidité présent dans le logement. Cette technologie permet une gestion optimisée de la qualité de l'air intérieur tout en réalisant des économies d'énergie, car le système ne fonctionne à plein régime que lorsque cela est nécessaire.
Le système Hygrocosy offre une flexibilité d'installation appréciable. Que le groupe soit positionné au mur, au sol ou au plafond, il doit être fixé solidement. La mousse isolante fournie joue un rôle crucial en étant calée entre le groupe et la paroi, contribuant ainsi à l'isolation phonique et vibratoire. L'accessibilité du groupe pour les opérations de maintenance est une exigence fondamentale pour assurer un entretien régulier et efficace du système.

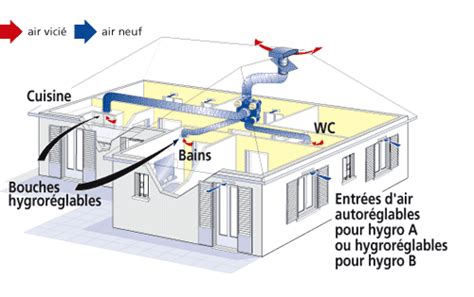

Le modèle Hygrocosy permet une installation selon deux types : hygro A ou hygro B. Cette distinction influence la manière dont les entrées d'air sont gérées dans le logement.
L'installation du groupe VMC Hygrocosy doit se faire avec soin pour éviter la transmission de vibrations dans l'habitation. Il est primordial d'utiliser la cordelette spécifiquement livrée avec le caisson. Ce système de suspension, souvent prémonté, permet d'accrocher le groupe à la charpente des combles. Cette méthode de fixation est non seulement efficace pour l'absorption des vibrations, mais elle garantit également que le groupe reste accessible pour les interventions de maintenance futures.
Il est essentiel que le groupe reste accessible, quelle que soit sa position d'installation (mur, sol, plafond). L'utilisation de la mousse isolante fournie est également une étape clé : elle doit être calée entre le groupe et la paroi de fixation.
Pour toute installation, il est recommandé de suivre scrupuleusement les instructions du fabricant. En cas de doute, il est toujours préférable de prendre contact avec un professionnel qualifié pour s'assurer que l'installation est réalisée dans les règles de l'art.
La bonne mise en œuvre des conduits est indispensable au bon fonctionnement du système de ventilation. Chaque conduit doit être raccordé de manière étanche au groupe VMC. Pour cela, le système d'accroche Atlantic Twist & Go, associé au collier de serrage fourni, facilite grandement cette étape, assurant une connexion fiable et hermétique.
Dans les combles ou tout autre volume non chauffé, une attention particulière doit être portée à l'isolation des conduits. Cette isolation est nécessaire pour éviter les déperditions thermiques et la formation de condensation à l'intérieur des gaines, ce qui pourrait nuire à l'efficacité du système et, à terme, causer des dommages. De plus, les raccords de ces conduits doivent impérativement être étanches.
Concernant les conduits souples, leur installation requiert plusieurs précautions : ils doivent être recoupés à la juste longueur, tendus, non percés, non écrasés, non étranglés et exempts de tout "col de cygne" (pliures prononcées qui entravent le flux d'air). Le respect de ces conditions garantit un flux d'air optimal et évite de sursolliciter le moteur du groupe VMC.
Une limite est à respecter pour chaque section de conduit souple : elle ne doit pas dépasser 3 mètres de longueur et comporter un maximum de 2 coudes (de 90°). Si ces conditions ne peuvent être respectées, une étude de dimensionnement spécifique devient obligatoire, conformément aux prescriptions techniques en vigueur (CPT 3615).
Il est également crucial de respecter les diamètres de conduits préconisés par le fabricant pour chaque type de pièce :
Encore une fois, en cas d'incertitude concernant le dimensionnement ou le raccordement des conduits, il est fortement recommandé de consulter un professionnel.
L'un des points soulevant des interrogations lors de l'installation concerne le raccordement électrique du groupe VMC Hygrocosy. Certains utilisateurs ont constaté que le bornier électrique ne présentait que les connexions pour la phase, le neutre et la terre, sans indications spécifiques telles que "1" ou "2" qui pourraient laisser penser à une gestion multi-vitesses directe via le câblage.
Dans ce contexte, il est naturel de se demander comment la gestion des différentes vitesses de ventilation est assurée, surtout lorsque l'emballage du produit mentionne la préconisation de l'utilisation d'un bouton poussoir, souvent associé à un logo indiquant les fonctions "petite" et "grande" vitesse.
Il est important de comprendre que certains modèles de VMC hygroréglables, comme le Hygrocosy, gèrent automatiquement le débit d'air en fonction de l'humidité ambiante. Le câblage de base (phase, neutre, terre) est suffisant pour le fonctionnement autonome de ce mode.
Cependant, la présence de la mention concernant le bouton poussoir n'est pas anodine. Elle fait référence à la possibilité d'activer manuellement le "grand débit" (ou "vitesse forcée") dans certaines pièces clés, comme la cuisine ou la salle de bain, indépendamment de la mesure d'humidité. Cela est particulièrement utile lors d'activités générant une forte humidité ou des odeurs ponctuelles (cuisine intensive, douche prolongée).
Pour les versions de VMC Hygrocosy qui fonctionnent avec une alimentation par pile pour certains capteurs, l'utilisation d'un bouton poussoir est spécifiquement nécessaire pour activer ce mode de ventilation forcée en cuisine. Ce bouton permet de forcer le système à fonctionner à sa capacité maximale pendant une durée déterminée, offrant ainsi une flexibilité d'usage accrue.
Il est à noter que le câblage standard avec phase, neutre et terre permet au système de fonctionner en mode automatique hygroréglable. L'ajout d'un bouton poussoir est une fonctionnalité optionnelle ou spécifique à certains modes de fonctionnement, offrant un contrôle manuel du débit.
L'entretien régulier de la VMC Hygrocosy est essentiel pour garantir sa performance sur le long terme et la qualité de l'air de votre logement. La conception du groupe, avec son accessibilité facilitée pour la maintenance, est un atout majeur.
Les opérations de maintenance peuvent inclure le nettoyage des bouches d'extraction et d'insufflation, le remplacement des filtres (si le modèle en est équipé), et la vérification de l'état général du groupe. La suspension du groupe par cordelette contribue à réduire l'usure mécanique et la transmission des vibrations, prolongeant ainsi la durée de vie des composants.

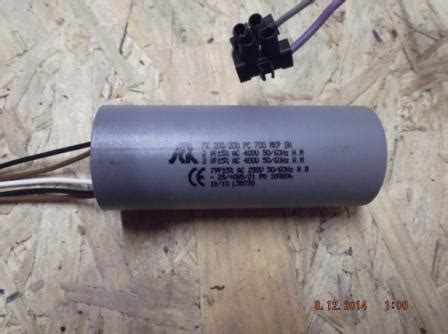

Le remplacement de pièces, comme le condensateur, est une opération de maintenance courante. Par exemple, le condensateur pour VMC Hygrocosy 2, référencé 412228 (ainsi que d'autres références comme 412229, 412230, etc.), a des caractéristiques spécifiques : 1,5µF AC 400V, 4,7µF AC 250V, ou 6,9µF AC 250V selon la référence exacte et le modèle du groupe. Ces condensateurs, vendus à l'unité, sont des pièces détachées disponibles pour assurer la réparation ou le bon fonctionnement du moteur.
Il est important de noter que l'installation et la maintenance électrique doivent idéalement être effectuées par une personne qualifiée, surtout si vous n'êtes pas familier avec les normes électriques en vigueur.
Chaque élément de l'installation de la VMC Hygrocosy joue un rôle précis. Le groupe moteur est le cœur du système, assurant l'extraction de l'air vicié. Les conduits, par leur diamètre et leur agencement, dirigent les flux d'air. Les bouches d'extraction, situées dans les pièces humides, capturent l'air chargé d'humidité et de polluants. Les entrées d'air (qui peuvent être hygroréglables elles-mêmes selon le type d'installation Hygro A ou Hygro B), permettent l'admission d'air neuf dans les pièces de vie.
Le système Twist & Go, mentionné précédemment, est une innovation Atlantic qui simplifie le montage des gaines. Il assure une connexion rapide, facile et étanche entre le groupe et les conduits, éliminant le besoin d'outils complexes et réduisant le risque de fuites d'air.
La distinction entre les différentes références de condensateurs (412228, 412229, etc.) souligne la nécessité d'identifier précisément le modèle de son groupe VMC pour commander la pièce de rechange adéquate. Ces condensateurs sont essentiels au démarrage et au bon fonctionnement du moteur électrique du groupe. Une défaillance du condensateur peut entraîner une surconsommation électrique, un bruit anormal du moteur, voire une impossibilité de démarrage.
Il est également important de se rappeler que la VMC hygroréglable est conçue pour s'adapter aux variations de l'humidité. Les capteurs intégrés détectent le taux d'humidité et ajustent le débit d'air en conséquence. Par exemple, lors d'une douche, l'humidité augmente, le débit d'extraction s'intensifie automatiquement. Une fois la douche terminée et l'air asséché, le débit revient à un niveau plus bas.
La mise en œuvre facile, la bonne aspiration, et la simplicité d'installation sont des retours d'expérience fréquents des utilisateurs de ce type de produit, témoignant de la qualité de conception des systèmes Atlantic.
En somme, l'installation d'une VMC Atlantic Hygrocosy, bien que relativement simple grâce aux innovations du fabricant, demande une compréhension claire de ses différentes composantes, de leur rôle, et des bonnes pratiques de mise en œuvre. Le respect des diamètres de conduits, l'étanchéité des raccords, la suspension adéquate du groupe, et une compréhension du câblage électrique sont autant de facteurs déterminants pour assurer une ventilation efficace et durable de votre habitation. En cas de doute, l'appel à un professionnel reste la meilleure garantie d'une installation réussie.
