L'efficacité et la qualité du produit final dans de nombreux processus industriels dépendent de manière décisive du choix de la solution de broyage optimale. Pour les minéraux industriels, le verre, les minerais, les engrais et les matières premières destinées à la fabrication de produits céramiques, Eirich propose une large gamme de broyeurs et d'équipements complémentaires pour le broyage très fin de matières allant de tendres à très dures. Cela permet de broyer, en voie humide ou à sec, même des matières de départ très dures et extrêmement abrasives. Les différents types de broyeurs sont utilisés pour le broyage à sec ou en voie humide de matières friables, de tendres à très dures.
Le broyage est un processus essentiel dans de nombreuses industries, visant à réduire la taille des particules de matériaux solides ou durs par des méthodes de cisaillement, d'impact et de compression. Le broyeur est un élément clé de nombreux processus industriels. Pour les minéraux industriels, le verre, les minerais, les engrais et les matières premières destinées à la fabrication de produits céramiques, Eirich propose une large gamme de broyeurs et d'équipements complémentaires pour le broyage très fin de matières allant de tendres à très dures. Cela permet de broyer, en voie humide ou à sec, même des matières de départ très dures et extrêmement abrasives. Les différents types de broyeurs sont utilisés pour le broyage à sec ou en voie humide de matières friables, de tendres à très dures. Le choix de la solution de broyage optimale conditionne de manière décisive l’efficacité et l’efficience du process global ainsi que la qualité du produit final.
Le principe de fragmentation de certaines familles de broyeurs est basé sur l'application d'une contrainte de compression sur un lit de matière. D'autres systèmes conventionnels ont un rendement énergétique amélioré.
Les broyeurs peuvent être classifiés selon plusieurs critères, notamment le mode de fonctionnement (sec ou humide), le type de matière traitée, et le principe de réduction de taille. Les données fournies permettent de distinguer plusieurs grandes catégories :
Ces types de broyeurs sont utilisés dans le domaine des charges minérales, du ciment et du charbon. Ils présentent l'avantage d'une faible usure et d'une faible pollution lors du broyage, avec un rendement énergétique amélioré par rapport à d'autres systèmes conventionnels.
Ces broyeurs correspondent à des évolutions des moulins à farine classiques.

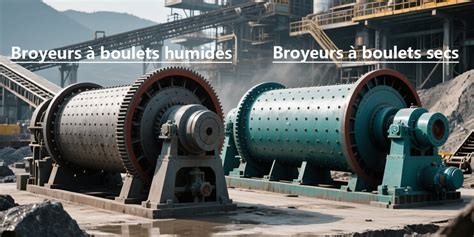

Ces broyeurs sont très répandus dans l'industrie des charges minérales et du traitement des minerais. Ils présentent l'avantage de travailler en voie sèche ou humide.
Ces broyeurs sont des tambours cylindriques ou cylindro-coniques tournants, contenant un mélange de la matière et de la charge broyante (barres ou boulets). La rotation du tambour met en mouvement la charge broyante qui roule et tombe en chute libre, broyant ainsi la matière. En fonction de la vitesse de rotation et du mouvement de la charge, on distingue deux modes de fonctionnement :
Les caractéristiques géométriques de ces broyeurs indiquent que la forme peut être cylindrique ou cylindro-conique, avec un rapport L/D généralement compris entre 1,5 et 2,5. Pour le broyage continu, les configurations de sortie peuvent être par débordement, par grille, ou périphériques. Les broyeurs tubes ont un rapport L/D plus élevé (3 à 6) et peuvent comporter plusieurs compartiments.
Voici les spécifications pour certains de ces broyeurs :

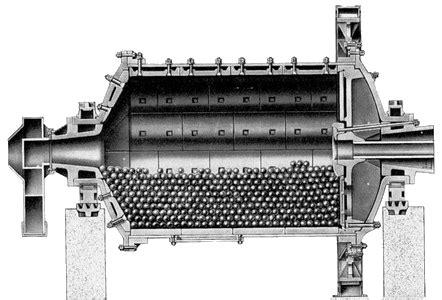

Le principe de fonctionnement d'un broyeur à boulets est une structure cylindrique tournant horizontalement, partiellement remplie du matériau à broyer et du produit de broyage. Lorsque le cylindre tourne, le matériau et le support de broyage sont soulevés vers le haut et retombent sous l'effet de la gravité, provoquant des forces d'impact et d'abrasion qui réduisent la taille des particules. Les composants clés incluent le cylindre, les supports de broyage (billes d'acier, céramique, cailloux), le moteur et système d'entraînement, le revêtement (liner) et le mécanisme de décharge.
Le processus se déroule en plusieurs étapes : alimentation en matériau, rotation du cylindre, action de broyage par impact et abrasion, réduction progressive de la taille des particules, et enfin déchargement du matériau broyé. La distribution de la taille des particules est ensuite analysée.
Pour une efficacité maximale, plusieurs facteurs doivent être contrôlés : la vitesse de rotation, la sélection appropriée du support de broyage, le contrôle de la taille de l'alimentation, l'optimisation du temps de broyage, le maintien de la bonne charge médiatique, la maintenance régulière, la surveillance de la température, et l'utilisation d'outils de surveillance avancés.
Les broyeurs à boulets sont très efficaces pour le broyage fin et ultra-fin, mais consomment beaucoup d'énergie et nécessitent un entretien régulier. Les broyeurs à barres, utilisant de longues tiges d'acier, conviennent mieux au broyage grossier, consomment moins d'énergie pour certaines applications, mais sont limités à une gamme plus étroite de matériaux et moins efficaces pour le broyage fin.
Ces broyeurs sont principalement utilisés dans le domaine du traitement des minerais.
Ces broyeurs sont particulièrement adaptés aux assemblages de constituants minéraux présentant des broyabilités différentes, et qui sont poreux ou fissurés. Le broyeur SAG est généralement utilisé pour broyer de gros morceaux en petits morceaux, en particulier pour le prétraitement des circuits de broyage, et est donc aussi connu comme machine de broyage primaire. Les éléments de broyage des broyeurs SAG comprennent des roches dures et de grande taille, avec un taux de remplissage de 9% à 20%. Les broyeurs SAG broient les minerais par impact, attrition et abrasion. Le principe de fonctionnement de la machine de broyage automatique (autogène) est fondamentalement le même que celui du broyeur à boulets, la plus grande différence étant que la machine de broyage SAG utilise le matériau broyé à l'intérieur du cylindre comme moyen de broyage, le matériau subissant des chocs constants et étant broyé pour être progressivement pulvérisé. La machine de broyage automatique peut broyer le matériau jusqu'à 0,074 mm en une seule fois, et son contenu représente 20% à 50% de la quantité totale du produit.
Le broyeur autogène est relativement problématique en termes de décharge. Les décharges par grille ou par débordement sont envisageables, mais plus complexes pour les broyeurs autogènes.

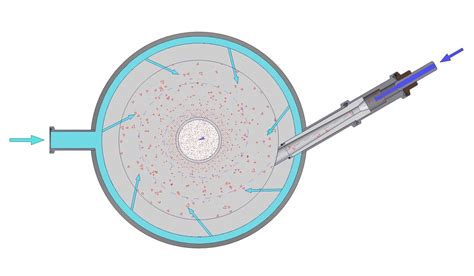

Le domaine du broyage ultrafin s'est développé dans les années 80, notamment en raison de nouvelles applications des charges minérales de granulométrie très fine. Il a été nécessaire de mettre au point de nouveaux procédés pour obtenir des produits aux finesses souhaitées tout en optimisant les rendements énergétiques. Deux sous-familles de broyeurs sont concernées : les broyeurs à jets d'air et les broyeurs par agitation.
Le broyage humide est un processus fondamental dans diverses industries qui implique l'utilisation d'un milieu liquide pour décomposer les matériaux solides en particules plus petites. Contrairement au broyage à sec, qui utilise de l'air ou d'autres gaz, le broyage humide utilise de l'eau ou une solution liquide pour créer une suspension qui contribue à réduire la friction et la chaleur pendant le processus de broyage. Cette méthode est particulièrement intéressante pour les matériaux sensibles aux températures élevées ou nécessitant une distribution granulométrique plus fine.
Le broyage humide est largement utilisé dans diverses industries en raison de ses nombreux avantages par rapport au broyage à sec. L'une des principales raisons pour lesquelles le broyage humide est préféré est sa capacité à produire des particules de taille plus fine et plus uniforme. L'ajout d'eau pendant le processus de broyage contribue à réduire la friction et la chaleur, empêchant ainsi la surchauffe du matériau et préservant son intégrité. Le broyage humide permet également une meilleure dispersion des additifs et des liants, ce qui améliore la qualité du produit. De plus, l'utilisation d'eau dans le broyage humide contribue à contrôler les émissions de poussière, créant ainsi un environnement de travail plus sûr et plus propre.
Un avantage significatif est la capacité à réduire la poussière et les particules en suspension dans l'air, garantissant un environnement de travail plus sûr et plus sain. De plus, le broyage humide aide à maintenir une température plus basse pendant le processus de broyage, évitant ainsi la surchauffe et préservant l'intégrité du matériau broyé. Cette méthode favorise également une distribution granulométrique plus fine et plus uniforme, ce qui se traduit par une qualité et des performances améliorées du produit. De plus, le broyage humide permet un meilleur contrôle du processus de broyage, permettant aux opérateurs d'obtenir la consistance et la texture souhaitées.
Lorsqu'il s'agit de broyage humide dans l'industrie, plusieurs types d'équipements sont couramment utilisés. L'une des options les plus populaires est le broyeur à boulets, qui utilise des moyens de broyage tels que des billes ou des cailloux pour décomposer le matériau en particules plus petites. Un autre choix courant est un moulin à perles, qui utilise de petites billes pour obtenir la réduction souhaitée de la taille des particules. De plus, il existe des attriteurs et des broyeurs horizontaux qui peuvent être utilisés pour le broyage humide. Chacune de ces options d'équipement présente ses propres avantages et considérations, en fonction de facteurs tels que le type de matériau traité et le résultat final souhaité.
Le broyage humide est une technique largement utilisée dans diverses industries en raison de sa polyvalence et de son efficacité. Une application courante du broyage humide concerne l'industrie pharmaceutique, où il est utilisé pour réduire la taille des ingrédients actifs et améliorer leur solubilité. De plus, dans l'industrie alimentaire, le broyage humide est utilisé pour produire des pâtes lisses et homogènes, comme dans la fabrication de sauces et de vinaigrettes. Une autre industrie qui dépend fortement du broyage humide est celle des peintures et des revêtements, où il est utilisé pour disperser les pigments et obtenir une répartition uniforme des couleurs.
Le broyage humide est un processus fondamental utilisé dans diverses industries, notamment l'alimentation, les produits pharmaceutiques, les cosmétiques, les revêtements, la production de phosphate de fer et de lithium, l'encre, la production de dioxyde de titane et les pesticides. Cela implique l'utilisation d'un milieu liquide, généralement de l'eau ou une solution spécialisée, pour décomposer les matériaux solides en particules plus petites. Le principal avantage du broyage humide est sa capacité à produire des particules de taille plus fine et plus uniforme par rapport aux méthodes de broyage à sec. Cela est dû à l'effet lubrifiant du milieu liquide, qui contribue à réduire la friction et la génération de chaleur pendant le processus de meulage. De plus, le broyage humide peut améliorer la dispersion et l'homogénéité des ingrédients, ce qui entraîne une amélioration de la qualité et des performances du produit.
Lorsqu'il s'agit de broyage humide en milieu industriel, il est essentiel de choisir le bon équipement. Plusieurs facteurs doivent être pris en compte pour garantir des performances et une efficacité optimales. Un facteur important est le type de matériau traité. Différents matériaux nécessitent différentes méthodes de broyage et spécifications d'équipement. Un autre facteur à considérer est la taille et la distribution souhaitées des particules. La taille des éléments de broyage, la vitesse du broyeur et le temps de séjour jouent tous un rôle dans l'obtention des résultats souhaités. De plus, des facteurs tels que le débit requis, la consommation d'énergie et les exigences de maintenance doivent également être pris en compte.
Les précautions de sécurité sont de la plus haute importance lorsqu'il s'agit d'opérations de meulage humide dans l'industrie. La combinaison de l'eau et des équipements électriques peut présenter de sérieux risques si elle n'est pas manipulée correctement. Il est essentiel de toujours porter un équipement de protection individuelle (EPI) approprié, tel que des lunettes de sécurité, des gants et un écran facial, pour se protéger contre les dangers potentiels tels que les débris volants et les éclaboussures. De plus, il est essentiel de veiller à ce que la zone de broyage soit bien ventilée et exempte de matériaux inflammables pour éviter les accidents. Une inspection et un entretien réguliers de l'équipement, y compris la vérification d'éventuelles fuites ou câblage défectueux, peuvent contribuer à minimiser le risque de risques électriques.
L'entretien et l'entretien des équipements de broyage humide sont essentiels pour garantir leurs performances et leur longévité optimales. Un nettoyage régulier est crucial pour éliminer tout résidu ou accumulation pouvant affecter le processus de broyage et entraîner une production de mauvaise qualité. De plus, la lubrification des pièces mobiles de l'équipement est nécessaire pour éviter les frottements et l'usure, qui peuvent entraîner des pannes et des réparations coûteuses. Il est également important de vérifier et de remplacer régulièrement les pièces usées pour maintenir l'efficacité de l'équipement et prévenir tout risque pour la sécurité.
Le broyage humide est un processus fondamental dans diverses industries et son importance ne peut être surestimée. La conclusion tirée des recherches approfondies menées sur ce sujet est claire : le broyage humide offre de nombreux avantages par rapport aux méthodes de broyage à sec. Premièrement, le broyage humide assure une distribution granulométrique plus fine et plus uniforme, ce qui se traduit par une meilleure qualité et performance du produit. De plus, cela réduit le risque d'explosion de poussière et minimise l'usure des équipements, entraînant ainsi une réduction des coûts de maintenance. De plus, le broyage humide permet un meilleur contrôle de la température et des niveaux d'humidité, ce qui est crucial pour certains matériaux.
Le broyage humide est une méthode particulièrement efficace pour obtenir des particules de taille extrêmement réduite, ce qui est crucial dans de nombreuses applications où la réactivité chimique, la surface spécifique et la texture sont primordiales. L'utilisation d'un broyeur humide, bien que nécessitant une installation et une maintenance rigoureuses, offre une voie fiable et performante pour atteindre les objectifs de réduction de taille des particules dans une multitude de secteurs industriels.
Dans le contexte des broyeurs semi-autogènes (SAG) fonctionnant en voie humide, le principe est similaire à celui des broyeurs autogènes, mais avec l'ajout d'une charge de boulets. Ces broyeurs sont conçus pour gérer de très grands volumes de matériaux, typiquement dans l'industrie minière pour le traitement des minerais. La rotation du grand cylindre entraîne les roches de grande taille (qui agissent comme agents de broyage) et les boulets ajoutés. Les chocs et l'attrition entre ces éléments et le minerai provoquent la fragmentation. La voie humide dans un broyeur SAG permet de contrôler la poussière, de lubrifier le milieu et d'améliorer le flux du matériau, tout en facilitant le transport du produit broyé hors du broyeur. La conception des broyeurs SAG, avec un rapport diamètre/longueur souvent élevé, est optimisée pour ce type de broyage primaire intensif.
La complexité de ces machines réside dans l'interaction entre la taille et la nature des roches, la quantité et la taille des boulets (dans le cas des SAG), la vitesse de rotation, et la présence du milieu liquide. Le contrôle de ces paramètres est essentiel pour obtenir la finesse désirée et optimiser la consommation d'énergie. Les broyeurs SAG, en particulier, sont souvent considérés comme une étape clé dans la chaîne de traitement des minerais, permettant une réduction significative de la taille des particules avant les étapes de broyage plus fines, comme le broyage à boulets.
En résumé, les broyeurs semi-autogènes en voie humide représentent une solution puissante et polyvalente pour le traitement de matériaux volumineux et durs, combinant les avantages de l'auto-broyage avec les bénéfices de l'ajout de boulets et de l'utilisation d'un milieu liquide. Leur conception et leur exploitation nécessitent une compréhension approfondie des principes de broyage et des spécificités des matériaux traités.
