Les systèmes de chauffage central modernes reposent sur une orchestration précise de plusieurs composants pour garantir confort et efficacité énergétique. Parmi ces éléments, la vanne 3 voies motorisée joue un rôle déterminant dans la régulation de la température et du débit des fluides caloporteurs. Cet article explore en profondeur le branchement et le fonctionnement de ces vannes, en s'appuyant sur les spécificités techniques et les questions courantes soulevées par les utilisateurs, notamment dans le contexte d'une chaudière De Dietrich à fuel basse température de type GT120.
Une vanne 3 voies est un dispositif essentiel dans les installations de chauffage et de climatisation, conçu pour réguler avec précision le flux d'un fluide, tel que l'eau. Son rôle principal est de permettre soit le mélange de deux flux de fluides à des températures différentes, soit la répartition d'un flux unique en deux circuits distincts. Cette capacité de modulation est cruciale pour maintenir une température ambiante optimale et assurer le bon fonctionnement des systèmes de chauffage, qu'il s'agisse de radiateurs, de planchers chauffants ou d'unités de traitement d'air.
Le fonctionnement d'une vanne 3 voies repose sur la gestion de trois ports de connexion. Selon son installation et la configuration du système, elle peut fonctionner en "mélange" ou en "décharge" (également appelée répartition).

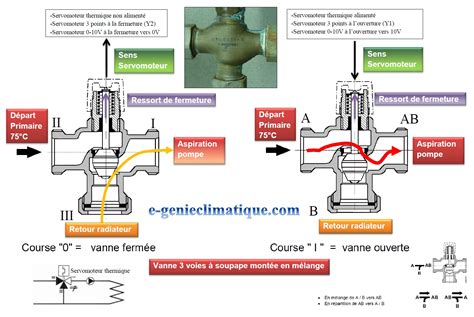

Dans un montage en mélange, la vanne 3 voies prend l'eau chaude provenant de la chaudière et la mélange avec une quantité d'eau de retour, plus froide, venant du circuit de chauffage. Cette eau mélangée, dont la température est ainsi ajustée, est ensuite envoyée vers les émetteurs (radiateurs, plancher chauffant). Le montage en mélange est le plus couramment utilisé dans les circuits de chauffage central avec radiateurs ou planchers chauffants, car il permet de maintenir un débit constant dans l'installation tout en modulant la température de l'eau de départ. La puissance thermique est alors régulée par la variation de température.
Dans un montage en décharge (ou répartition), la vanne 3 voies dirige le flux d'eau soit vers un circuit spécifique (par exemple, un aérotherme ou un échangeur), soit le dévie vers un by-pass. Ce montage est souvent privilégié dans les systèmes de climatisation ou pour la régulation individualisée de certains émetteurs. Ici, la puissance thermique est régulée par la variation du débit, tandis que la température d'arrivée reste constante. Le montage en décharge est généralement considéré comme inadapté pour les systèmes de chauffage classiques à radiateurs, car il peut entraîner des pertes de charge importantes et un déséquilibrage hydraulique du réseau.
Il est important de noter que la manière dont la vanne est installée, notamment son orientation par rapport au flux, peut influencer son comportement. Une erreur de montage, comme l'installation verticale d'une vanne conçue pour un fonctionnement horizontal, peut entraîner un comportement aberrant du système, où l'eau chaude ne circule pas dans la direction attendue.
L'utilisateur mentionne posséder une chaudière De Dietrich à fuel basse température, modèle GT 120, équipée d'un tableau de commande intégré. La documentation disponible pour cette chaudière indique un tableau de commande intégrant la régulation de l'eau chaude sanitaire, mais ne fournit pas de descriptif détaillé pour le branchement d'une vanne 3 voies motorisée spécifique.
Le type de régulation en place sur une chaudière est un élément clé pour comprendre le branchement de la vanne 3 voies. Si la chaudière est équipée d'une régulation basique, potentiellement axée uniquement sur la température ambiante, cela implique un thermostat d'ambiance qui commande la vanne. Des systèmes de régulation plus avancés peuvent prendre en compte la température extérieure (sonde extérieure) et la température de départ de l'eau de chauffage (sonde de départ), offrant ainsi une gestion plus fine et économe de l'énergie. La présence d'un afficheur LCD avec touches de programmation sur le tableau de commande suggère un niveau de régulation plus sophistiqué.
La question du branchement électrique de la vanne 3 voies se pose souvent lorsqu'un nouveau servomoteur est installé. Les vannes motorisées requièrent une alimentation électrique pour leur fonctionnement. Un servomoteur peut nécessiter trois fils pour son alimentation et son contrôle, ce qui soulève la question de la création d'un circuit supplémentaire entre le tableau de distribution et le boîtier de répartition, ou entre le thermostat d'ambiance et le servomoteur. L'absence de bornier à trois contacts (Commun - Repos - Travail) sur un thermostat d'ambiance existant peut compliquer l'installation, nécessitant potentiellement le passage de câbles supplémentaires.
L'installation et le branchement d'une vanne 3 voies motorisée impliquent plusieurs étapes cruciales pour garantir un fonctionnement optimal et sécurisé. Avant toute intervention, il est impératif de mettre le système hors tension.
Le câblage de la vanne motorisée doit respecter un code couleur standardisé pour éviter les erreurs. Le moteur du servomoteur est généralement connecté aux bornes de commande du thermostat, du régulateur, ou directement au tableau de commande de la chaudière, selon la configuration du système.
La question du passage de câbles entre la chaufferie et les différentes pièces de la maison, notamment pour le thermostat d'ambiance, peut être un défi. Si le câblage existant ne comprend que deux fils, et que le nouveau servomoteur en requiert trois, il peut être nécessaire de faire passer un nouveau câble, ce qui peut impliquer des travaux d'électricien.
Le branchement électrique du servomoteur nécessite souvent une liaison à trois fils entre le servomoteur et le thermostat d'ambiance, si ce dernier dispose d'un bornier à trois contacts (Commun, Repos, Travail).
Le boîtier de répartition diametic 3 est un élément spécifique qui peut être recherché pour faciliter le raccordement. Sa fonction est de centraliser les connexions électriques.
Une fois le câblage effectué, il est essentiel de vérifier la compatibilité entre la chaudière et la vanne motorisée. Le respect du sens de circulation indiqué par les flèches gravées sur le corps de la vanne est primordial pour son bon fonctionnement. L'utilisation de joints adaptés et le serrage approprié des raccords garantissent l'étanchéité du système.
Le réglage d'une vanne 3 voies dépend de la température cible souhaitée. Dans un montage en mélange, il s'agit d'ajuster la vanne pour obtenir la température adaptée au circuit concerné (par exemple, 55°C pour les radiateurs). Dans les systèmes avec régulation automatique, les réglages sont configurés dans le contrôleur, qui ajuste la position de la vanne en fonction des relevés de température. En cas de réglage manuel, un ajustement progressif est nécessaire, en surveillant la température du circuit.
La programmation des plages horaires, si le système de régulation le permet, est une fonctionnalité importante pour adapter automatiquement la température du logement à votre rythme de vie, contribuant ainsi à l'efficacité énergétique. L'installation des sondes de température dans des zones représentatives, à l'abri des courants d'air et des sources de chaleur parasites, est également cruciale pour une régulation précise.
Un diagnostic d'une vanne 3 voies défectueuse peut se manifester par une répartition inégale de la chaleur, une température insuffisante dans les pièces, ou une augmentation excessive de la température. Pour vérifier le bon fonctionnement, une inspection visuelle, la vérification de l'actionneur et la surveillance du flux du fluide sont nécessaires.
Il est également important de comprendre que la conception de la vanne, notamment si elle est à secteur ou à soupape, et son type (mélangeuse ou distributive) influencent son application. Par exemple, une vanne avec un orifice en "L" permet de dévier le fluide dans une direction ou une autre, tandis qu'une vanne avec un orifice en "T" est souvent une vanne de zone.
La distinction entre les vannes 3 voies et 4 voies est importante pour comprendre les spécificités de certaines installations de chauffage. La vanne 4 voies partage une fonction de base similaire à celle de la vanne 3 voies montée en mélange, mais avec une capacité accrue. Elle permet de réguler à la fois la température de départ et la température de retour. Ceci est particulièrement pertinent pour la protection des corps de chauffe des chaudières, notamment celles en acier, contre la condensation et les points de rosée acide qui peuvent survenir lorsque la température de retour est trop basse (inférieure à 50°C). La vanne 4 voies peut réchauffer le débit de retour en le mélangeant avec de l'eau de départ plus chaude, assurant ainsi une température de retour suffisante pour protéger la chaudière.
Cependant, le supplément de travail, de coût et la complexité accrue expliquent pourquoi la vanne 4 voies est largement supplantée par la vanne 3 voies dans de nombreuses installations modernes, surtout avec les chaudières en fonte ou les chaudières basse et très basse température dont les corps de chauffe sont souvent en inox.
L'optimisation des systèmes de chauffage passe par la maîtrise des composants techniques essentiels, et le branchement d'une vanne 3 voies motorisée est une étape clé pour améliorer l'efficacité énergétique. L'investissement dans un système de régulation performant implique des coûts variables.
Le servomoteur représente un investissement supplémentaire, généralement compris entre 80 et 250 euros, selon sa puissance et sa précision. La vanne elle-même peut avoir une gamme tarifaire étendue selon ses caractéristiques techniques. Le coût total d'une installation complète, incluant la vanne, le servomoteur et la régulation, peut varier de 600 à 1500 euros.
Bien qu'il soit possible de réaliser certaines interventions soi-même, l'intervention d'un professionnel qualifié est souvent recommandée pour garantir un fonctionnement optimal et sécurisé du système. Cela permet d'assurer une installation correcte, un câblage adéquat, et une programmation précise de la régulation, optimisant ainsi les performances énergétiques de votre installation de chauffage.
Il est crucial de vérifier la compatibilité entre votre chaudière et la vanne motorisée avant toute installation. Le respect des spécifications du fabricant, l'utilisation de matériaux adaptés et la vérification de l'étanchéité sont des points essentiels pour la durabilité et la performance de votre système de chauffage.
