L'installation d'un chauffe-eau thermodynamique (CET) représente une avancée significative en matière d'efficacité énergétique et d'écologie pour la production d'eau chaude sanitaire (ECS). Son principe, simple en apparence, repose sur la thermodynamie : il utilise une pompe à chaleur intégrée pour capter les calories naturellement présentes dans l'air et chauffer l'eau. Cette approche, qui exploite une ressource gratuite et renouvelable, rend le CET particulièrement économique et respectueux de l'environnement par rapport aux systèmes de chauffage traditionnels. Cependant, pour garantir son bon fonctionnement, sa sécurité et sa longévité, une installation conforme aux normes en vigueur est primordiale. Cet article explore en détail les aspects techniques et réglementaires liés au branchement électrique d'un chauffe-eau thermodynamique, en s'appuyant sur les normes DTU et la réglementation électrique applicable.

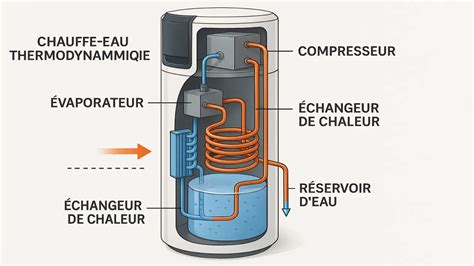

Avant d'aborder les spécificités du branchement électrique, il est essentiel de comprendre le mécanisme de base d'un CET. Ce système intègre une pompe à chaleur (PAC) aérothermique qui capte les calories présentes dans l'air - qu'il soit ambiant, extérieur, ou extrait par une Ventilation Mécanique Contrôlée (VMC). Ces calories sont ensuite transférées à un fluide frigorigène circulant dans un circuit fermé. Grâce à un cycle de compression-détente, ce fluide permet de restituer la chaleur à l'eau contenue dans le ballon. Cette technologie permet une efficacité énergétique notable, réduisant la consommation électrique par rapport à un cumulus électrique classique, avec des économies pouvant dépasser 50 %.
Les composants clés d'un CET incluent :
Le CET est un équipement dédié exclusivement à la production d'eau chaude sanitaire (ECS). Il ne remplit pas la fonction de chauffage de locaux. Son efficacité est souvent mesurée par son Coefficient de Performance (COP), qui indique le rapport entre l'énergie thermique produite et l'énergie électrique consommée. Un COP de 3, par exemple, signifie que l'appareil restitue 3 kWh de chaleur pour 1 kWh d'électricité consommé.

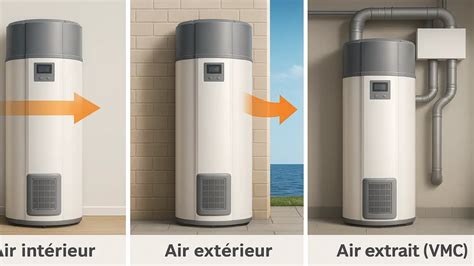

Le choix de l'emplacement est crucial pour le bon fonctionnement et l'efficacité d'un CET. Les exigences varient selon le type de modèle :
Pour les CET puisant les calories dans l'air ambiant d'une pièce, celle-ci doit être non chauffée, d'un volume suffisant (au moins 20 m³), et bien ventilée pour assurer un apport d'air constant et éviter les pertes thermiques. Les lieux privilégiés sont les garages, les buanderies ou les caves. Il est important que la température ambiante ne descende pas en dessous du seuil de hors-gel, idéalement maintenue au-dessus de 5°C.
Ces modèles nécessitent des gaines pour aspirer l'air de l'extérieur et rejeter l'air refroidi. Ils peuvent être installés dans des locaux chauffés, mais des percements muraux sont nécessaires.
Particulièrement intéressants, ces CET sont connectés au réseau de Ventilation Mécanique Contrôlée (VMC) de la maison. Ils récupèrent l'air vicié des pièces humides (cuisine, salle de bains, buanderie), qui est encore chargé en calories, pour chauffer l'eau. L'air extrait est ensuite rejeté à l'extérieur. Ce système optimise la récupération d'énergie et contribue à un logement plus sain.

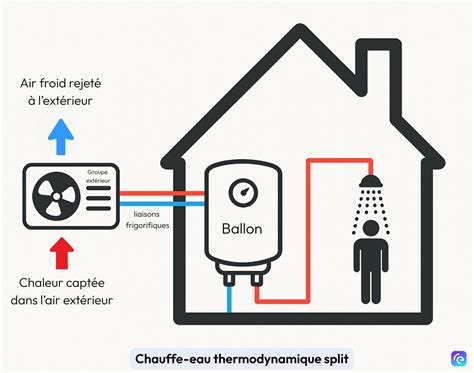

Ils se composent de deux unités : une unité extérieure (la pompe à chaleur) et une unité intérieure (le ballon). Cette configuration est pratique pour les logements où l'espace est limité.
Dans tous les cas, il est impératif de respecter les distances minimales préconisées par le fabricant pour permettre l'accès, la maintenance et assurer une circulation d'air optimale. La proximité des points de consommation d'eau chaude sanitaire est également un facteur à considérer pour limiter les pertes thermiques dans les tuyauteries.
Le branchement électrique d'un chauffe-eau thermodynamique est une étape critique qui doit impérativement respecter les normes de sécurité en vigueur pour prévenir tout risque d'électrocution, d'incendie ou de dysfonctionnement de l'appareil. La norme de référence en France est la NF C 15-100.
Le CET doit être raccordé à un circuit électrique dédié, c'est-à-dire qu'il ne doit pas partager sa ligne avec d'autres appareils électroménagers. Ce circuit doit être protégé par un disjoncteur différentiel de 30 mA. Ce dispositif est essentiel pour la sécurité des personnes, car il coupe l'alimentation électrique en cas de défaut d'isolement (fuite de courant), protégeant ainsi contre les risques d'électrisation.
Le disjoncteur de protection du circuit du CET doit avoir une intensité nominale adaptée à la puissance de l'appareil, généralement de 20 A pour les modèles standards, avec une section de câble de 2,5 mm² (voire 1,5 mm² pour des puissances plus faibles).
La mise à la terre de l'appareil est une obligation absolue. Le conducteur de protection (fil de terre) doit être raccordé à la borne de terre du CET et au tableau électrique. Cette mesure permet d'évacuer en toute sécurité tout courant de défaut vers la terre, protégeant ainsi l'utilisateur en cas de défaillance interne de l'appareil.
Pour optimiser les coûts d'exploitation, le branchement du CET est souvent réalisé via un contacteur jour/nuit. Cet équipement, installé au tableau électrique, permet de commander automatiquement la mise en marche du chauffe-eau pendant les heures creuses (périodes où le prix de l'électricité est réduit), réduisant ainsi la facture d'eau chaude. Le contacteur jour/nuit doit être correctement câblé avec le disjoncteur dédié au CET.
Si le chauffe-eau est installé dans une salle de bain, la norme NF C 15-100 impose des distances minimales strictes entre l'appareil et les points d'eau (douche, baignoire, lavabo). Ces volumes de sécurité (appelés "volumes" dans la norme) définissent les zones où certains équipements électriques sont autorisés ou interdits, et imposent des protections spécifiques. Le respect de ces distances vise à prévenir tout risque d'électrocution dû à la combinaison de l'eau et de l'électricité.
Il est fortement recommandé, et souvent obligatoire pour bénéficier des aides financières, de confier le branchement électrique d'un chauffe-eau thermodynamique à un électricien qualifié et certifié RGE (Reconnu Garant de l'Environnement). Ce professionnel s'assurera de la conformité de l'installation aux normes, de la sécurité de l'ensemble du système et de son bon fonctionnement.
Outre les normes électriques, l'installation d'un CET doit également respecter les réglementations relatives à la plomberie et à la distribution d'eau, notamment les normes DTU 60.1 et DTU 60.11 (pour les installations sanitaires) ainsi que le NF DTU 65.16 (pour les installations de pompes à chaleur).
Le groupe de sécurité est un élément indispensable. Il est obligatoire au niveau de l'arrivée d'eau froide et assure plusieurs fonctions :
Le groupe de sécurité doit être conforme à la norme NF EN 1487. Il doit être installé au plus près de l'appareil, et sa vidange doit être raccordée à une évacuation appropriée (siphon de sol, par exemple) pour éviter les débordements.
Pour prévenir la corrosion galvanique entre des métaux différents (par exemple, le cuivre des tuyaux et l'acier du ballon), l'utilisation de raccords isolants diélectriques est obligatoire, tant sur l'arrivée d'eau froide que sur le départ d'eau chaude. Ces raccords créent une barrière isolante qui empêche le passage des courants électriques responsables de la corrosion.
La sortie d'eau chaude du chauffe-eau doit être raccordée au réseau de distribution d'eau chaude sanitaire. Conformément au DTU 60.1, si les dispositifs de sécurité de l'appareil peuvent permettre d'atteindre des températures supérieures à 80°C, une canalisation en cuivre d'une longueur minimale de 50 cm doit être intercalée en sortie d'eau chaude.
De plus, pour écarter tout risque de brûlure grave, notamment dans les logements avec enfants, l'installation d'un limiteur de température (mitigeur thermostatique de sécurité) est obligatoire. Cet appareil maintient la température de l'eau distribuée à un niveau sûr, généralement autour de 50-55°C.
Dans certains cas, notamment pour les ballons de grande capacité ou lorsque la pression du réseau d'eau est élevée, un vase d'expansion sanitaire peut être nécessaire. Ce dispositif, généralement de couleur blanche, absorbe les variations de volume de l'eau lors de son échauffement, limitant ainsi les surpressions dans le réseau et protégeant l'installation. Il doit être dimensionné correctement pour garantir un fonctionnement optimal.
Les modèles de CET, en particulier ceux fonctionnant sur air extrait, produisent des condensats (eau issue de la déshumidification de l'air). Ces condensats doivent être évacués de manière sécurisée vers une canalisation d'eaux usées, via un siphon pour éviter les remontées d'odeurs.
Le respect de ces normes garantit non seulement la sécurité de l'installation, mais aussi sa durabilité et son efficacité, tout en assurant la conformité réglementaire du logement.
Le branchement d'un chauffe-eau thermodynamique sur une VMC simple flux ou double flux présente des avantages considérables. L'air extrait des pièces humides, souvent plus chaud que l'air extérieur, est une source d'énergie précieuse pour la pompe à chaleur du CET.
Concrètement, l'appareil est relié aux gaines de la VMC qui aspirent l'air des pièces humides. Cet air est dirigé vers le module thermodynamique du ballon, où les calories sont captées pour chauffer l'eau. L'air, une fois refroidi et débarrassé de ses calories, est ensuite expulsé à l'extérieur du logement via une nouvelle gaine.
Ce système permet une meilleure efficacité énergétique, car l'air récupéré est plus chaud et plus stable que l'air extérieur. Le chauffe-eau travaille donc moins, consomme moins d'électricité, et les économies d'énergie peuvent atteindre jusqu'à 75 % par rapport à un ballon électrique classique. De plus, il assure un confort constant, indépendamment des conditions climatiques extérieures.
L'intégration d'un CET à une VMC nécessite l'intervention d'un professionnel qualifié. Les travaux impliquent généralement :
Il est important de noter qu'un raccordement sur une VMC double flux est techniquement possible, mais moins intéressant, car l'échangeur de chaleur de la VMC récupère déjà une partie des calories. L'association sur une VMC simple flux est donc généralement privilégiée.
Pour assurer le bon fonctionnement et la durabilité de votre chauffe-eau thermodynamique, un entretien régulier est indispensable.
Les filtres aérauliques, qu'ils soient sur l'entrée d'air ou sur le circuit VMC, doivent être nettoyés tous les 3 à 6 mois. L'encrassement des filtres réduit l'efficacité de la pompe à chaleur et augmente la consommation d'énergie.
Si votre eau est calcaire, un détartrage de la cuve tous les 2 à 3 ans est recommandé. Il faut également vérifier régulièrement l'état de l'anode de protection (anti-corrosion), du ventilateur, et du circuit frigorifique.
Il est conseillé de contrôler périodiquement l'étanchéité des raccordements hydrauliques et électriques, ainsi que le bon fonctionnement de l'évacuation des condensats.
La souscription à un contrat d'entretien annuel auprès d'un professionnel RGE peut garantir une maintenance préventive efficace et vous prémunir contre les pannes coûteuses.
L'investissement initial pour un chauffe-eau thermodynamique est plus élevé qu'un chauffe-eau électrique classique. Cependant, les économies d'énergie réalisées sur le long terme permettent un retour sur investissement rapide.
Le prix d'un CET varie généralement entre 2 500 € et 3 500 € pour l'appareil seul, selon sa capacité et sa marque. L'installation et le raccordement, qui incluent les travaux de plomberie, d'électricité et potentiellement de ventilation, peuvent coûter entre 500 € et 1 000 €.
Pour encourager l'installation de ces équipements performants, plusieurs aides financières sont disponibles en France, sous réserve de faire appel à un professionnel certifié RGE :
Ces aides cumulées peuvent considérablement réduire le coût d'installation et rendre l'acquisition d'un CET plus accessible.
En conclusion, le branchement électrique et l'installation d'un chauffe-eau thermodynamique sont des opérations techniques qui exigent une parfaite maîtrise des normes en vigueur, tant électriques qu'hydrauliques et sanitaires. Le respect scrupuleux des réglementations, notamment la norme NF C 15-100 pour l'électricité et les DTU pour la plomberie, est la garantie d'une installation sûre, performante et durable. Faire appel à des professionnels qualifiés et certifiés RGE est la meilleure approche pour bénéficier d'un équipement optimal et potentiellement des aides financières disponibles.
