L'installation d'un système de ventilation mécanique contrôlée (VMC) transforme radicalement la qualité de l'air de votre habitation. Le branchement d'un interrupteur VMC 2 vitesses avec fonction marche/arrêt demande une approche méthodique pour garantir sécurité et efficacité. Cette installation permet de contrôler précisément le débit d’air selon vos besoins quotidiens, offrant ainsi un confort accru et une meilleure gestion de votre consommation énergétique. Que vous souhaitiez renouveler une installation vieillissante ou équiper un nouveau logement, maîtriser les techniques de raccordement électrique devient indispensable pour optimiser votre système de ventilation.
Le branchement d'un interrupteur VMC 2 vitesses avec marche/arrêt nécessite de comprendre le principe de fonctionnement électrique sous-jacent. Votre interrupteur commande deux circuits distincts : un pour la petite vitesse et un pour la grande vitesse, avec une position d’arrêt complet. La VMC 2 vitesses fonctionne sur le principe d’un moteur électrique capable de tourner à deux régimes différents. L’interrupteur agit comme un commutateur qui dirige l’alimentation électrique vers l’enroulement approprié du moteur. La sélection de composants de qualité garantit la fiabilité de votre installation sur le long terme, assurant ainsi une ventilation performante et durable.

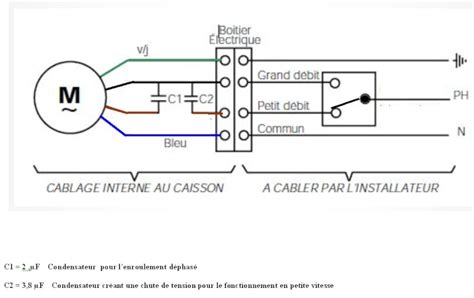

Le schéma de branchement d’un interrupteur VMC 2 vitesses suit une logique précise, essentielle pour éviter tout dysfonctionnement. Le fil de phase arrive sur la borne commune de l’interrupteur, puis se divise vers deux sorties : une pour chaque vitesse. Au niveau du tableau électrique, le circuit VMC nécessite une protection dédiée par disjoncteur 10A. Cette protection assure la sécurité en cas de surintensité et facilite les opérations de maintenance. L’interrupteur VMC comporte généralement quatre bornes de raccordement. La borne « L » reçoit l’alimentation phase provenant du tableau électrique. Les bornes « 1 » et « 2 » correspondent respectivement à la petite vitesse et à la grande vitesse de la VMC. Le respect du schéma de câblage évite les dysfonctionnements et préserve la durée de vie du moteur.
Il est crucial de comprendre que le moteur de la VMC est conçu pour fonctionner en permanence, la petite vitesse assurant le renouvellement d'air hygiénique de base. L'interrupteur 2 vitesses permet alors d'activer la grande vitesse en cas de besoin accru, comme lors de la préparation des repas dans la cuisine ou après une douche dans la salle de bain, afin d'évacuer rapidement l'humidité et les polluants.
L’installation débute obligatoirement par la coupure de l’alimentation électrique au niveau du disjoncteur général. C'est une mesure de sécurité fondamentale pour prévenir tout risque d'électrocution. La préparation du support d’interrupteur nécessite un boîtier d’encastrement fixé solidement dans la cloison. Dénudez les extrémités des conducteurs sur 8 à 10 millimètres pour assurer un contact électrique parfait.
Introduisez les fils dans les bornes selon le schéma : phase sur « L », petite vitesse sur « 1 », grande vitesse sur « 2 ». Il est également nécessaire de raccorder le fil de neutre et le fil de terre aux bornes correspondantes sur le moteur de la VMC. Le test de fonctionnement valide la conformité de l’installation. Remettez sous tension et actionnez successivement chaque position de l’interrupteur. Vous devriez entendre le moteur tourner à des régimes différents, confirmant le bon fonctionnement des deux vitesses.
Pour une installation plus automatisée, l'ajout d'un programmateur horaire peut être envisagé. Cette solution réduit la consommation électrique en évitant le fonctionnement inutile en période d’absence. La programmation permet de définir des plages horaires pour la petite et la grande vitesse, s'adaptant ainsi à votre rythme de vie et à l'occupation du logement.
L’utilisation optimale d’une VMC 2 vitesses repose sur l’adaptation du débit aux besoins réels. En période d’occupation normale, la petite vitesse suffit à assurer le renouvellement d’air hygiénique. L’entretien régulier préserve les performances et la longévité de l’installation. Le nettoyage des bouches d’extraction tous les six mois maintient un débit optimal et évite l'accumulation de poussières et de saletés qui pourraient obstruer le flux d'air et réduire l'efficacité du système. De même, le dépoussiérage des ventilateurs une fois par an est recommandé pour garantir un fonctionnement fluide et silencieux.
La maintenance préventive identifie les dysfonctionnements naissants avant qu’ils ne compromettent l’efficacité du système. Cela inclut la vérification périodique du bon fonctionnement de l'interrupteur, l'absence de bruits anormaux du moteur, et la propreté des filtres si votre modèle en est équipé.
L'évolution technologique permet aujourd'hui de rendre une VMC simple flux 2 vitesses connectée, offrant ainsi un contrôle optimal de la ventilation, en local comme à distance. En connectant sa VMC par l’ajout d'une commande sans fil et d’un micromodule, vous apportez un véritable confort au quotidien. Fini la salle de bains embuée après une douche ou la cuisine enfumée après qu’un plat ait été oublié dans le four.
Le système connecté permet au propriétaire d'avoir la main sur la ventilation et même de créer des plannings selon son rythme de vie et d'utilisation des pièces, pour un logement toujours bien ventilé sans avoir à y penser. L'association du micromodule et de la commande sans fil se fait généralement par une procédure d'appairage simple, où les voyants des appareils clignotent pour confirmer la connexion. Le micromodule, fonctionnant avec les moteurs VMC simple flux 2 vitesses jusqu'à 250W, se raccorde directement sur le bornier de la VMC.
Pour une installation connectée, il est impératif de couper le courant au disjoncteur général avant de commencer. Le remplacement de la commande VMC existante par un micromodule nécessite de débrancher les fils de petite et grande vitesse du moteur. Ces fils sont ensuite raccordés au micromodule, tout comme le fil de phase, le neutre et la terre. L'association avec la commande sans fil se fait ensuite en suivant les instructions spécifiques du fabricant, impliquant souvent une pression prolongée sur les boutons des appareils pour initier le processus d'appairage.
Il est essentiel de rappeler que toute intervention sur une installation électrique doit respecter les normes en vigueur, notamment la norme NF C 15-100. Cette norme définit les règles de sécurité pour les installations électriques dans les bâtiments d'habitation. Pour une question de sécurité et afin de garantir une installation optimale, il est impératif de couper le courant au disjoncteur général avant de commencer l’installation. Si vous n'êtes pas à l'aise avec les manipulations électriques, il est vivement recommandé de faire appel à un professionnel qualifié. Une installation incorrecte peut non seulement endommager le matériel, mais surtout présenter des risques pour la sécurité des occupants.
Le choix d'un disjoncteur 10A dédié au circuit VMC au tableau électrique est une précaution standard. Ce disjoncteur assure une protection contre les surintensités, prévenant ainsi les risques d'incendie. Il permet également de couper facilement l'alimentation du système VMC pour d'éventuelles interventions de maintenance ou de dépannage sans affecter le reste de l'installation électrique du logement.
Maîtriser le branchement d’un interrupteur VMC 2 vitesses avec marche/arrêt vous donne désormais les clés d’une ventilation optimisée et personnalisée. Cette installation, accessible aux bricoleurs méticuleux, améliore considérablement la qualité de l’air intérieur tout en vous offrant un contrôle précis sur votre consommation énergétique. La compréhension du fonctionnement, le respect des schémas de câblage, et l'application des règles de sécurité sont les piliers d'une installation réussie et durable.
