Dans le paysage en constante évolution de la conception architecturale et du bâtiment, l'intégration des processus de calculs thermiques et climatiques au sein de la maquette numérique BIM (Building Information Modeling) est devenue une nécessité pour optimiser l'efficacité et la précision des projets. Autodesk Revit, en tant que logiciel BIM prédominant, offre une plateforme puissante pour la modélisation, mais son potentiel est considérablement amplifié par l'utilisation de plugins spécialisés. Parmi ceux-ci, ClimaBIM se distingue comme une solution clé, permettant aux professionnels de réaliser l'ensemble des calculs thermiques et réglementaires directement depuis l'interface Revit, éliminant ainsi les flux de travail séquentiels et les redondances de saisie. Cette synergie entre la puissance de Revit et l'expertise de ClimaBIM redéfinit la manière dont les études thermiques sont menées, offrant une approche plus fluide, plus précise et plus productive.
ClimaBIM est conçu pour combler le fossé entre la modélisation BIM et les calculs thermiques complexes. Il offre la possibilité de réaliser l'ensemble des calculs permis par ClimaWin, un logiciel de référence dans le domaine, directement depuis l'interface Revit. Cela inclut des analyses essentielles telles que les déperditions thermiques suivant la norme NF EN 12831, les calculs d’apports solaires et internes par les méthodes Ashrae et RC, ainsi que les calculs réglementaires cruciaux comme la RT 2012 et les simulations dynamiques. L'avantage majeur réside dans le fait que ces calculs s'appuient sur la maquette Revit elle-même.
Chacun des objets Revit qui intervient dans les calculs thermiques et climatiques - qu'il s'agisse de parois, de menuiseries, de ponts thermiques, ou d'autres éléments constructifs - peut être qualifié avec les catalogues de ClimaWin. Cette association garantit que les données utilisées pour les calculs sont directement issues du modèle 3D, assurant une cohérence et une précision maximales. Les fenêtres de résultats des calculs s'affichent de manière intuitive au sein de l'environnement Revit, permettant aux concepteurs d'accéder aux informations critiques sans avoir à quitter le logiciel de modélisation. Cette intégration profonde transforme le processus d'étude thermique, le rendant plus interactif et moins sujet aux erreurs de transcription.
Dans le domaine réglementaire, ClimaBIM reproduit fidèlement toutes les fonctionnalités de ClimaWin classique, garantissant ainsi une conformité sans faille avec les exigences légales. On retrouve ainsi toutes les fonctionnalités nécessaires pour effectuer le calcul du Bbio (Besoin Bioclimatique), générer l'attestation de dépôt de permis de construire, calculer le Cep (Consommation d'Énergie Primaire) et le Cepmax, vérifier les garde-fous, calculer les sensibilités, assurer la conformité aux labels de performance énergétique, et réaliser des calculs complexes avec les "Titre V". Cette panoplie d'outils réglementaires intégrés fait de ClimaBIM un allié indispensable pour les architectes et les bureaux d'études thermiques cherchant à valider la performance énergétique de leurs projets dès les premières phases de conception.
Le lien entre le BIM et le logiciel de calcul s'émancipe ainsi du carcan d'un travail séquentiel. Il n'est plus nécessaire de reprendre la saisie des données à chaque importation ou exportation de modèle. Cette fluidité du processus permet de gagner un temps précieux et de réduire significativement les risques d'erreurs humaines. La configuration minimale de ClimaBIM est conçue pour réaliser les calculs de Bbio et de faisabilité, ainsi que pour faciliter le dépôt de permis de construire. Cette offre, résultat d'une collaboration étroite avec Abvent, qui en organise la distribution, rend les calculs réglementaires accessibles et efficaces pour une large gamme de professionnels.
Au-delà des calculs thermiques, l'écosystème des plugins Revit s'étend à l'intégration de données produits pour enrichir la maquette. Le logiciel plug-in de IMI, par exemple, permet aux utilisateurs d'importer des modèles de produits directement dans leurs projets Revit. La base de données de ce plugin inclut un assortiment exhaustif de produits de IMI, couvrant leurs trois marques : Pneumatex, TA et Heimeier. Ce plugin est développé pour être compatible avec la dernière version de Revit, ainsi qu'avec les versions correspondantes de MagiCAD pour Revit. Il est important de noter que MagiCAD n'a pas besoin d'être installé pour pouvoir utiliser ce plug-in, ce qui le rend accessible à un plus grand nombre d'utilisateurs.
Le processus d'utilisation de ce type de plugin est généralement conçu pour être simple et intuitif. Typiquement, l'utilisateur télécharge le plugin, puis le démarre à partir de l'onglet "Add-in" dans Revit. Le logiciel affiche ensuite la liste des produits disponibles dans la base de données. En sélectionnant un produit, l'utilisateur peut visualiser ses données, y compris une image 3D générée avec la possibilité de rotation, ainsi qu'une image fil de fer présentant toutes les dimensions. Un bouton "export" permet ensuite d'ajouter le modèle du produit à Revit, incluant automatiquement la géométrie et les données techniques existantes dans les groupes appropriés sous "accessoires tuyauterie" ou des catégories similaires.
La philosophie du BIM, axée sur une communication améliorée et de qualité, est au cœur des développements de sociétés comme BBS Slama. En proposant le plugin ClimaBIM intégré dans les environnements Revit et Archicad, BBS Slama démontre son engagement envers ces valeurs. La collaboration entre BBS Slama et Stabiplan, qui a débuté en octobre 2015, met en commun leurs compétences et savoir-faire respectifs pour offrir des solutions BIM toujours plus performantes.
Dans la pratique, après avoir choisi d'exporter les espaces ou les pièces de votre modèle Revit, Stabicad pour Revit peut procéder à l'exportation de vos données dans un fichier gbXML. Ce format standard est ensuite pris en charge par ClimaWin, permettant d'effectuer les calculs réglementaires habituels, tels que le calcul du Bbio et du Cep. Cette approche collaborative et interopérable assure que les données circulent de manière fluide entre les différents logiciels et plateformes, maximisant ainsi la valeur du modèle BIM tout au long du cycle de vie du projet.

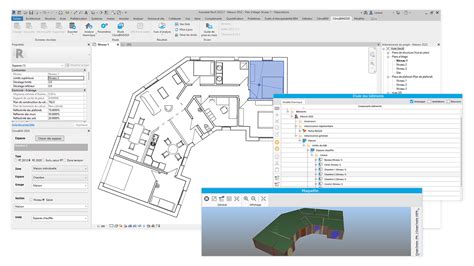

La puissance de ClimaBIM réside dans sa capacité à réaliser tous les calculs thermiques en temps réel directement dans la maquette numérique. Cette interaction directe entre la maquette et l'arborescence ClimaBIM permet d'optimiser considérablement la productivité. Les utilisateurs bénéficient ainsi de la puissance et de la précision des calculs ClimaWin directement intégrés à leur environnement de travail habituel.
Le découpage du bâtiment pièce par pièce, selon les usages réglementaires, est une fonctionnalité clé qui facilite l'analyse thermique. De plus, l'accès aux catalogues de composants ClimaWin, qui comprennent des milliers de références produits, optimise le temps de saisie. Les résultats des calculs, qu'il s'agisse des apports, des déperditions ou des données réglementaires, sont obtenus tout au long du projet de conception, permettant une prise de décision éclairée à chaque étape. La génération de rapports d'impression complets directement depuis Revit, sans avoir à quitter le logiciel, simplifie encore davantage le processus.
La communication des informations aux parties prenantes du projet est également facilitée grâce aux multiples possibilités offertes par ClimaBIM. Cela inclut la sauvegarde de l'étude thermique au format ClimaWin 2020 (.cwx), l'export au format XML de l'étude pour un import itératif dans ClimaWin 2020, et la sauvegarde des résultats apports/déperditions directement dans la maquette Revit. Cette richesse fonctionnelle assure une diffusion claire et précise des données thermiques à tous les acteurs du projet.
Dans le monde dynamique du BIM, l'utilisation d'outils adaptés est essentielle pour optimiser les flux de travail. Revit, en tant que logiciel phare, propose une multitude de plugins qui améliorent non seulement l'efficacité, mais aussi la qualité des projets. Ces extensions, développées par Autodesk et par des partenaires tiers, comblent les lacunes des fonctionnalités natives et automatisent les tâches répétitives.
pyRevit est souvent décrit comme le couteau suisse des plugins Revit. Il regroupe une variété d'outils qui améliorent la productivité et la gestion des modèles. L'une de ses caractéristiques les plus appréciées est la possibilité de personnaliser l'interface utilisateur. Par exemple, vous pouvez colorer les onglets de projets et de familles pour une identification rapide. pyRevit est gratuit, et de nombreuses ressources sont disponibles pour aider les utilisateurs à en tirer le meilleur parti.
DiRoots One est un plugin incontournable qui a gagné la faveur de nombreux utilisateurs grâce à sa large gamme de fonctionnalités. Bien qu'il soit récemment passé à un modèle freemium, plusieurs outils essentiels restent gratuits. Un autre outil précieux de DiRoots est le Param Manager, qui facilite l'ajout et la modification de plusieurs paramètres à la fois, une tâche souvent fastidieuse dans Revit.
Dynamo, développé par Autodesk, est une interface de programmation visuelle qui ouvre la voie à l'automatisation dans Revit. En utilisant des nœuds que l'on connecte entre eux, Dynamo permet de créer des scripts qui simplifient des processus complexes, tels que la génération de géométries paramétriques ou la gestion de données.
Les EF-Tools sont une extension à pyRevit, conçue par Eric Fritz. Parmi les outils les plus appréciés, l'option d'isolation des avertissements permet de visualiser facilement les éléments affectés par des problèmes dans le modèle, facilitant ainsi le diagnostic et la correction.
Guardian pour Revit est un outil conçu pour protéger et maintenir vos fichiers de modèle, vos flux de travail et vos normes. Il permet de renforcer la sécurité en demandant un mot de passe pour accéder à certaines fonctionnalités, et peut également envoyer des messages personnalisés, y compris des images, pour communiquer des informations importantes.

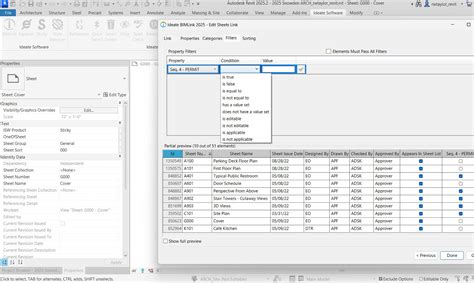

Ideate Explorer est un plugin de haute qualité qui permet aux utilisateurs de gérer et d'analyser les avertissements dans leurs projets Revit. Il est également un outil puissant pour rechercher, filtrer, quantifier et sélectionner tous les éléments du modèle, même ceux qui sont difficiles à trouver, et effectuer des sélections basées sur des filtres complexes.
ProSheets, développé par DiRoots, est un outil puissant qui facilite l'exportation de plusieurs éléments et feuilles Revit en divers formats simultanément. L'une de ses fonctionnalités notables est la personnalisation des noms de fichiers, permettant de définir des conventions de nommage spécifiques pour une meilleure organisation des exports.
BIMBeats est conçu principalement pour les grandes organisations, offrant un suivi exhaustif des actions réalisées par les utilisateurs de Revit dans tous les modèles. Les gestionnaires peuvent obtenir des rapports détaillés sur l'interaction des utilisateurs avec les modèles, aidant à identifier les goulots d'étranglement et à optimiser les processus.
Glyph, proposé par Evolve Labs, est un outil innovant qui automatise les tâches de documentation dans Revit. Une fonctionnalité intéressante est le Glyph Copilot, un chatbot intégré qui assiste l'utilisateur dans la définition des tâches à exécuter, rendant le processus plus interactif et intuitif.
Dynamo Multiplayer, développé par BERT Tools, permet de lancer un ou plusieurs scripts Dynamo sur plusieurs modèles Revit simultanément. NonicaTab est un outil qui permet d'intégrer vos scripts Dynamo directement dans le ruban de Revit, simplifiant l'accès et évitant aux utilisateurs de devoir ouvrir Dynamo séparément.
BiM Tools, développé par Sophistic, propose une multitude de fonctionnalités qui optimisent la gestion des modèles Revit. Ce plugin permet notamment de rechercher et de remplacer des polices spécifiques, simplifiant la mise à jour de la présentation des documents.
Les plugins Revit augmentent considérablement la productivité, automatisent les tâches répétitives et améliorent la gestion des modèles. Le choix du bon plugin dépend des besoins spécifiques de chaque utilisateur ou entreprise. Il est essentiel d'évaluer les fonctionnalités essentielles, la taille de l'équipe et le type de projets sur lesquels on travaille. La plupart des plugins sont conçus pour être compatibles avec les versions récentes de Revit. Certaines solutions sont gratuites, tandis que d'autres fonctionnent sur un modèle freemium ou nécessitent un abonnement. De nombreux plugins offrent des tutoriels en ligne, des forums communautaires et des vidéos explicatives pour faciliter leur adoption.
Lors de l'apprentissage de Revit, les utilisateurs sont généralement formés aux bases de l'utilisation des fichiers d'échantillons, de l'ouverture et de l'enregistrement des modèles, ainsi qu'aux flux de travail fondamentaux comme la création de projets, de murs, de sols et de toits, et la mise en place de portes, de fenêtres et de rideaux. Bien que la puissance des outils BIM soit appréciée, les utilisateurs de Revit constatent souvent que certaines tâches, qui doivent être effectuées des centaines de fois au cours d'un projet, doivent être réalisées manuellement. C'est dans ce contexte qu'interviennent les plugins, souvent développés en partenariat avec Autodesk.
Autodesk a créé l'Autodesk Developer Network (ADN) pour les développeurs de logiciels qui souhaitent mettre au point des outils qui étendent les produits et les technologies Autodesk. Les membres de l'ADN sont des développeurs de logiciels professionnels travaillant à plein temps avec les technologies Autodesk. Ils bénéficient d'un accès aux logiciels de bureau Autodesk et d'une assistance directe et individuelle pour le développement de logiciels basés sur la quasi-totalité des technologies de bureau Autodesk.
Depuis le lancement de son premier plugin Autodesk Revit, Ideate Explorer, en 2008, Ideate Software s'est engagé à aider les utilisateurs de Revit à débloquer des fonctionnalités avancées et à améliorer l'efficacité de leurs conceptions BIM. Chaque outil BIM d'Ideate Software est développé pour résoudre des problèmes spécifiques et persistants dans les domaines de l'architecture, de l'ingénierie, de la construction et des flux de travail des propriétaires-exploitants.
Le succès des utilisateurs inspire Ideate Software, qui fait partie du groupe GRAITEC.
BiM Cloisons est une société née en 2017, mais dont l'histoire remonte à plus de 20 ans. Grâce à la puissance des nouvelles technologies et à la richesse de la base de données qui alimentent le logiciel, l'utilisateur peut automatiser la création de tous ses documents de gestion (métrés, devis, bons de commande matériaux et sous-traitants, plannings, budgets, plans…) à partir de la maquette numérique enrichie avec les objets BiM Cloisons. Les utilisateurs minimisent ainsi les erreurs de saisie et les tâches chronophages.
BiM Cloisons propose différentes versions pour répondre aux besoins variés des entreprises :
La base de données des objets BIM est fournie par les partenaires industriels, et des algorithmes créent la quasi-totalité des variantes possibles de chaque système du fabricant. Le plugin et le gabarit Revit® évoluent presque tous les mois pour intégrer les dernières innovations. La principale difficulté rencontrée par les utilisateurs est souvent la maîtrise de Revit®, car l'utilisation de logiciels CAO/DAO n'est pas culturellement très courante dans les entreprises de plâtrerie. BiM Cloisons travaille également au développement d'un nouveau logiciel destiné aux TPE et PME du bâtiment, dont la sortie est imminente.
En somme, ClimaBIM, intégré à l'écosystème des plugins Revit, représente une avancée significative dans la simplification et la précision des études thermiques et réglementaires. Il permet aux professionnels de l'immobilier de travailler de manière plus intégrée, plus efficace et avec une confiance accrue dans la qualité de leurs conceptions. L'automatisation des tâches, l'accès à des données produits riches et la conformité réglementaire facilitée ne sont que quelques-uns des avantages qui font de ClimaBIM un outil indispensable pour les architectes et bureaux d'études modernes.
