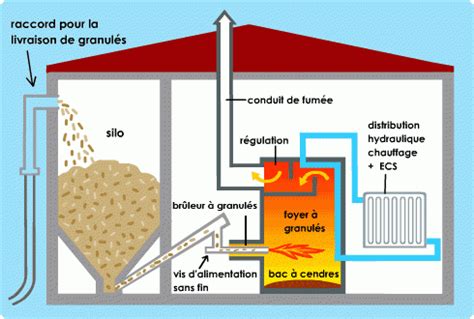

Le fonctionnement d'une chaudière à biomasse, bien que complexe en apparence, repose sur une série de composants interconnectés qui garantissent une production de chaleur efficace et sécurisée. Comprendre le schéma de ce système est primordial pour optimiser son rendement, assurer sa longévité et éviter les dysfonctionnements. L'installation typique d'une chaudière à biomasse, surtout lorsqu'elle est associée à un accumulateur de chaleur, requiert une attention particulière à chaque élément, du brûleur à la régulation thermique.
Une chaudière à biomasse est, dans son essence, une masse métallique significative dotée d'une inertie thermique importante, remplie d'eau. Contrairement à d'autres systèmes, elle ne peut être chauffée, refroidie, allumée ou éteinte instantanément. Cette caractéristique impose des modes de fonctionnement spécifiques pour garantir son efficacité et sa sécurité.
La puissance d'une chaudière à biomasse peut fluctuer durant le processus de combustion, variant à la hausse comme à la baisse par rapport aux valeurs nominales. C'est pourquoi l'intégration d'un accumulateur de chaleur est fortement recommandée. Ce dernier permet de stocker l'énergie produite lorsque la chaudière fonctionne à son régime optimal, et de la restituer lorsque la demande de chaleur est supérieure à la capacité de production instantanée de la chaudière.
Le mode de fonctionnement le plus sûr et le plus efficace pour une chaudière à biomasse s'obtient lorsque celle-ci opère à puissance maximale. Dans cette configuration, la température de l'eau en sortie de chaudière est maintenue entre 85 et 90°C, tandis que la température de l'eau en entrée se situe idéalement entre 65 et 70°C. Ces plages de température garantissent une combustion complète et minimisent les risques de condensation et d'encrassement.
Il est également crucial de souligner que, comme toute chaudière, une chaudière à biomasse doit fonctionner avec de l'eau technique préparée. Cette eau doit être exempte de sels de dureté qui, en se déposant sous forme de tartre, peuvent considérablement réduire l'efficacité du transfert de chaleur et endommager les composants internes.
L'installation d'une chaudière à biomasse implique une orchestration précise de divers éléments pour assurer un fonctionnement optimal. Chaque composant joue un rôle spécifique dans la régulation, la distribution et la sécurisation du système.
Régulateur de tirage thermostatique [1] : Cet appareil ajuste automatiquement l'apport d'air dans la chambre de combustion. Son rôle est de maintenir la température de l'eau à la sortie de la chaudière au niveau défini, en réagissant aux écarts par rapport à la consigne.
Vanne de sécurité du circuit de la chaudière [2] : Indispensable à la sécurité, cette vanne protège la chaudière et son circuit contre les surpressions. Elle s'ouvre automatiquement lorsque la pression dépasse la valeur maximale admissible, prévenant ainsi tout risque d'explosion ou de dommage matériel.
Vanne automatique de purge d'air [3] : Cet élément assure l'élimination automatique de l'air lors du remplissage du système. Il contribue également à évacuer l'oxygène dissous libéré lors du chauffage de l'eau, ce qui est essentiel pour prévenir la corrosion.
Vanne de régulation manuelle [5] : Conçue pour un équilibrage hydraulique précis, cette vanne permet d'ajuster le flux d'eau entre le circuit passant par le "pont" vers le raccord [B] de la vanne à trois voies et le circuit passant par l'accumulateur de chaleur vers le raccord [A] de cette même vanne.

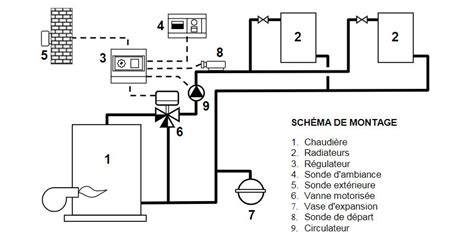

Vanne à trois voies thermostatique [6] : Cet composant est crucial pour protéger la chaudière contre le retour d'eau à basse température (inférieure à 60°C) lors du démarrage ou du chauffage du système. Lorsque la température de l'eau sortant de la chaudière est inférieure à 60°C, la vanne maintient un circuit de circulation court, renvoyant l'eau vers la chaudière pour qu'elle atteigne la température de fonctionnement. Dès que la température dépasse 60°C, la vanne commence à ouvrir l'alimentation depuis l'accumulateur de chaleur (raccord [A]), mélangeant cette eau plus froide à l'eau chaude sortant de la chaudière (raccord [B]). Ce mélange est ensuite dirigé vers le système de chauffage. Simultanément, l'accumulateur de chaleur commence à se remplir.
Pompe de circulation du circuit de la chaudière [7] : Cette pompe est essentielle pour maintenir une circulation d'eau constante à travers la chaudière à biomasse. Elle doit fonctionner en continu, depuis l'allumage de la chaudière jusqu'à son complet refroidissement.
Accumulateur d'expansion du circuit de la chaudière [8] : Cet élément est indispensable pour compenser la dilatation thermique de l'eau lors du chauffage. Il est impératif de prendre en compte le volume total d'eau dans le circuit fermé, y compris celui de l'accumulateur de chaleur, lors du dimensionnement de l'accumulateur d'expansion. Il est erroné de penser que la pression excessive sera évacuée par la vanne de sécurité, car cela nécessiterait un rechargement constant du système. Des vannes d'arrêt et de vidange doivent être installées sur cet accumulateur pour permettre son réglage.
Robinet de vidange [9] : Ce robinet sert à vider l'intégralité du système. En l'absence d'une ligne de remplissage fixe, il peut également être utilisé pour remplir et recharger le système.
Unité de traitement de l'eau [10] : Pour garantir la longévité de la chaudière, il est nécessaire de traiter l'eau du réseau pour en éliminer les sels de dureté. L'eau idéale pour le fluide caloporteur est de l'eau distillée, dépourvue de ces sels qui forment le tartre lors du chauffage.
Bloc de protection d'urgence : Ce bloc intervient lorsque le réservoir de l'accumulateur de chaleur est plein et que le combustible dans la chambre de combustion n'est pas totalement consumé. Dans ce scénario, le prélèvement de chaleur cesse, et la chaudière risque de surchauffer, entraînant une situation d'urgence. Le bloc de protection est équipé d'un échangeur de chaleur rapide qui utilise de l'eau froide pour refroidir la chambre de chauffe et l'eau circulant dans le circuit de la chaudière avant son entrée dans celle-ci.
Vannes d'arrêt de l'accumulateur de chaleur [13] : Ces vannes permettent d'isoler l'accumulateur de chaleur du circuit de la chaudière et des systèmes de chauffage, facilitant ainsi la maintenance.
Accumulateur de chaleur [14] : Cet équipement est le pilier d'un système de chauffage efficace à base de biomasse. Il assure la collecte, le stockage et la distribution de la chaleur produite par la chaudière. L'accumulateur de chaleur optimise le fonctionnement de la chaudière en lui permettant de fonctionner à sa puissance maximale, et stocke l'énergie pour une utilisation ultérieure. Idéalement, sa capacité doit être suffisante pour stocker toute la chaleur libérée par la combustion complète d'une charge de combustible. Ceci permet, par exemple, de chauffer la chaudière le soir et d'utiliser la chaleur accumulée le lendemain.
Vanne à trois voies du circuit de chauffage des radiateurs [17] : L'eau stockée dans l'accumulateur peut atteindre 90°C. Pour les systèmes de radiateurs, une température aussi élevée n'est souvent nécessaire que lors des périodes les plus froides. Cette vanne à trois voies régule la température de l'eau envoyée aux radiateurs en fonction des besoins, déterminés par la température extérieure.
Pompe de circulation du circuit de chauffage des radiateurs [20] : Lorsque la vanne à trois voies coupe le prélèvement de chaleur de l'accumulateur, cette pompe assure la continuité de la circulation de l'eau dans le circuit de chauffage.
Vanne de dérivation du circuit de chauffage des radiateurs [21] : Cette vanne est installée lorsque des vannes thermostatiques sont présentes sur les radiateurs, permettant un réglage fin de la température dans chaque pièce.
Régulateur de température à action directe du circuit de chauffage au sol [24] : Ce régulateur maintient la température désirée à l'entrée du plancher chauffant grâce à un capteur de température [25]. Il ajuste la quantité d'eau prélevée de l'accumulateur et celle provenant du retour du circuit.
Vanne d’équilibrage du circuit de chauffage au sol [27] : Elle assure l'équilibrage hydraulique entre le circuit de chauffage au sol et sa ligne d'alimentation.
Chauffe-eau à accumulation pour le système d'eau chaude [30] : Pour les habitations, il est recommandé d'utiliser des chauffe-eau à accumulation équipés d'une bobine chauffante intégrée.
Pompe de circulation du circuit de chargement du chauffe-eau [31] : Cette pompe est activée par un relais de température via un capteur [32] situé dans le réservoir du chauffe-eau.
Hydroaccumulateur (réservoir d'expansion) [36] : Il absorbe le volume d'eau excédentaire créé par la dilatation thermique de l'eau chauffée dans le circuit d'eau chaude sanitaire.
Vanne de sécurité du chauffe-eau à accumulation [37] : Elle protège le réservoir et le système d'eau chaude contre les surpressions dépassant les limites calculées.
Vanne automatique de purge d'air du chauffe-eau à accumulation [39] : Elle évacue l'oxygène dissous dans l'eau du réseau lors de son chauffage.
Le brûleur est une pièce maîtresse de la chaudière, responsable de la combustion du combustible pour chauffer l'eau. Sa conception et son fonctionnement varient en fonction du type de combustible utilisé (gaz, fioul, biomasse).
Les avancées technologiques ont conduit à des brûleurs plus performants, émettant moins de résidus, notamment les oxydes d'azote (NOx).
Historiquement, les brûleurs atmosphériques étaient associés aux chaudières à gaz. Bien que toujours présents dans des installations existantes, ils sont aujourd'hui largement supplantés par des technologies plus modernes.
Les brûleurs à pré-mélange avec ventilateur offrent une plage de modulation plus large, même à faibles puissances, par rapport aux brûleurs à air pulsé. Il est important de noter que le brûleur et la chaudière sont souvent achetés séparément, à condition de respecter les normes de compatibilité. Les chaudières atmosphériques et à pré-mélange sont quant à elles des ensembles indissociables ("unit").
Brûleurs Atmosphériques : Dans ces brûleurs à gaz, l'air n'est pas fourni par un ventilateur. Le mélange gaz-air s'effectue dans un tube mélangeur. L'allumage se fait par veilleuse ou système électrique. Leur principal avantage est leur simplicité, mais ils ne sont généralement pas adaptés aux fortes puissances.

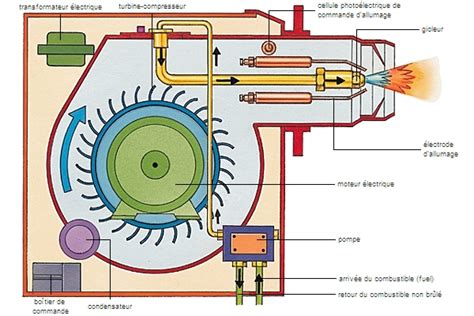

Brûleurs Gaz à Air Pulsé : Ces brûleurs mélangent l'air comburant et le gaz au niveau de la tête de combustion, sans véritable pré-mélange. L'air est fourni par un ventilateur. Des registres d'air permettent de régler le débit d'air pour une combustion correcte. Ils peuvent fonctionner à une allure (puissance constante), deux allures (deux niveaux de puissance), ou être modulants (puissance variable en continu). Des pressostats surveillent la pression d'air pour des raisons de sécurité. L'allumage se fait par électrodes générant un arc électrique. Le réglage de la tête de combustion est essentiel pour une bonne répartition des débits d'air primaire et secondaire.
Brûleurs 2 Allures et Modulants :
Brûleurs à Prémélange : Dans ces brûleurs, l'air est mélangé au gaz dans une chambre avant d'être réparti sur une surface d'accrochage où la flamme se développe. Le prémélange permet un dosage plus précis air-gaz, diminuant l'excès d'air. Ces brûleurs, souvent associés aux chaudières gaz à condensation, peuvent moduler leur puissance en variant la vitesse du ventilateur ou en ajustant un clapet.
Réduction des Émissions de NOx : Les avancées technologiques visent à réduire les émissions de NOx, des polluants nocifs. Cela passe par un meilleur contrôle de l'excès d'air et par des techniques comme la recirculation des gaz de combustion dans la tête du brûleur pour abaisser la température de la flamme. Les brûleurs rayonnants, utilisant des surfaces d'accrochage en matériaux réfractaires, absorbent la chaleur de réaction et la restituent par rayonnement, réduisant ainsi la température de la flamme.
Au-delà de la chaudière et du brûleur, de nombreux autres éléments contribuent au bon fonctionnement et à la sécurité de l'installation.
Une installation de chaudière, qu'elle soit à biomasse, à gaz ou à fioul, est un ensemble complexe où chaque pièce a son importance. L'entretien régulier et la compréhension de ces différents éléments sont essentiels pour garantir un fonctionnement sûr, efficace et économique. Le choix des composants et leur agencement selon un schéma bien pensé permettent d'optimiser le confort thermique tout en maîtrisant la consommation d'énergie.
