L'installation de chauffage de votre domicile, qu'elle soit alimentée par gaz, fioul, granulés ou pompe à chaleur, repose sur plusieurs composants essentiels pour assurer votre confort thermique. Parmi eux, le circulateur, souvent méconnu du grand public, joue un rôle crucial. Parfois intégré discrètement dans la carrosserie de la chaudière, notamment pour les modèles muraux à gaz, ce moteur électrique muni d'une roue à aubes est le garant de la bonne diffusion de la chaleur dans votre habitation. Son bon fonctionnement est directement lié à l'efficacité de votre système de chauffage et à votre consommation d'énergie.

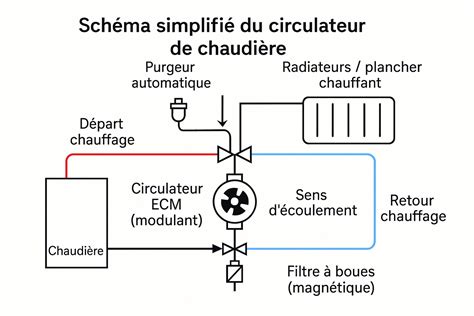

Le circulateur, également appelé "pompe accélérateur", est une pièce maîtresse de votre installation de chauffage central et d'eau chaude sanitaire (ECS). Sa fonction première est de propulser le fluide caloporteur - généralement de l'eau ou un mélange eau-antigel - à travers le réseau hydraulique de votre système. Ce fluide chauffé par la chaudière est ainsi acheminé vers les émetteurs de chaleur, qu'il s'agisse de radiateurs traditionnels, d'un plancher chauffant, ou même des serpentins dans les panneaux solaires ou les sondes géothermiques.
Le fluide peut être :
Concrètement, le circulateur est une petite pompe composée d'un moteur électrique et d'une roue à aubes. Il génère une pression suffisante dans le circuit fermé pour garantir que l'eau chaude atteigne chaque radiateur de manière homogène et maintienne une pression constante dans l'ensemble du système. Ce débit et cette pression sont exprimés en mètres cubes (m³) et en Pascal (Pa) ou Bar (bar) respectivement. Le type de raccordement (à bride ou raccord union), le diamètre de filetage (1"1/2 ; 1/2") et l'entraxe (E = 120; 130 ;160 ; 180 mm) sont des éléments déterminants pour son installation.
Il existe plusieurs générations de circulateurs, chacun ayant ses spécificités en termes de performance et d'économie d'énergie :
Circulateurs à vitesse fixe : Ces modèles plus anciens ont tendance à fonctionner en permanence, ce qui peut entraîner une consommation d'électricité plus élevée et une usure prématurée. Ils sont cependant plus simples et moins coûteux à l'achat.
Circulateurs à vitesses variables : Plus modernes et beaucoup plus économiques, ces circulateurs bénéficient de modes de régulation intégrés. Ils adaptent leur fonctionnement aux besoins réels de l'installation, réduisant ainsi la consommation d'énergie. Par exemple, ils peuvent diminuer leur puissance s'ils détectent que les robinets thermostatiques de certains émetteurs sont fermés.
Circulateurs à aimants permanents : Représentant la technologie la plus récente, ces modèles sont également les plus onéreux à l'achat. Ils sont conçus pour une efficacité énergétique maximale.
Pour les installations de chauffage central domestique, un seul circulateur est généralement suffisant. Sur certaines chaudières de faible puissance, il est même souvent intégré directement.
Malgré leur rôle essentiel, les circulateurs peuvent être à l'origine de dysfonctionnements qui affectent le confort thermique et augmentent la consommation d'énergie. L'un des problèmes les plus fréquemment rencontrés est un réglage inadéquat.
Lorsque le circulateur est trop puissant ou réglé sur une vitesse trop élevée, il propulse le fluide caloporteur trop rapidement dans le circuit. L'eau n'a alors pas le temps de céder sa chaleur aux radiateurs (ou au plancher chauffant). En conséquence, elle retourne à la chaudière avec une température excessivement haute.

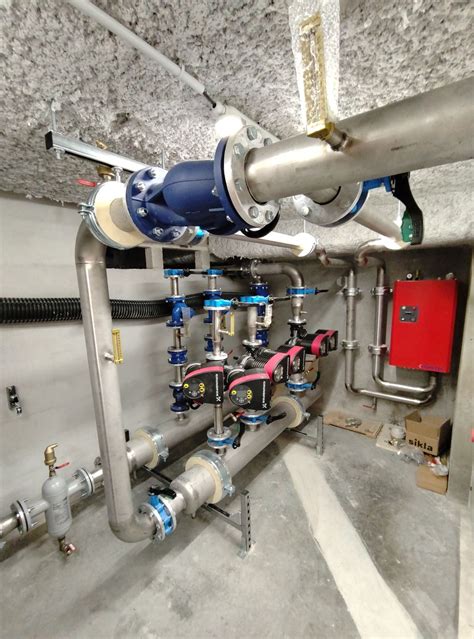

Pour diagnostiquer ce problème, il est possible de contrôler les températures de départ et d'arrivée du circuit de chauffage. Sur de nombreuses chaudières, des thermomètres sont intégrés aux tuyaux. Si ce n'est pas le cas, ces informations sont souvent disponibles sur le tableau de bord de la chaudière. Une différence de température significative entre le départ et le retour est souhaitable. En temps normal, si la température extérieure est de 0°C et que vous utilisez des radiateurs classiques, cette différence devrait avoisiner une douzaine de degrés. Une règle générale veut que cette différence ne descende jamais en dessous de 3 à 5°C. Si tel est le cas, il est recommandé de réduire la vitesse de rotation du circulateur.
Il est important de noter que la grande majorité des circulateurs installés sont souvent surdimensionnés et réglés sur une position de marche trop élevée. De plus, beaucoup fonctionnent inutilement une grande partie du temps, entraînant un gaspillage d'électricité non négligeable et une diminution du rendement de la chaudière. L'expérience démontre qu'il est souvent possible de diviser par dix la consommation électrique du circulateur, tout en réduisant le bruit de l'eau dans les tuyaux et en améliorant le confort général.
Un circulateur de chauffage central qui tourne en continu alors que la chaudière est réglée en mode "été" représente un gaspillage d'électricité considérable. Sur les installations plus anciennes, un interrupteur dédié ou un commutateur spécifique permettait de l'arrêter manuellement. Les chaudières modernes intègrent généralement une fonction qui active le circulateur par intermittence en mode "été" afin d'éviter qu'il ne se grippe après une longue période d'inactivité.
Il est possible qu'un circulateur rencontre des difficultés à redémarrer après une longue période d'arrêt, surtout pour les petits modèles. Dans ce cas, un léger choc avec la main peut parfois suffire à le relancer. Si le circulateur émet un bruit de circulation ou de frottement, cela indique généralement qu'il fonctionne. L'absence de bruit audible peut signifier un problème. Permuter les commandes de vitesse peut aider à vérifier si l'eau circule correctement.
Si votre circulateur fuit, il est impératif de mettre l'installation hors tension et de protéger les éléments électriques de tout contact avec l'eau, qui pourrait s'avérer dangereux pour votre sécurité et celle de votre chaudière.
Dans certains cas, comme cela a été observé avec des chaudières Chaffoteaux & Maury Calydra ou Hixia II, la chaudière peut se mettre en défaut avec des voyants clignotants, signalant une "absence de circulation". Ceci peut se produire, par exemple, lorsque tous les radiateurs sont fermés. Le débit d'eau dans le circuit devient alors insuffisant pour que le "debistat" (dispositif qui détecte le débit) ne "monte" pas et ne détecte plus le flux. Dans une installation bi-tube, où chaque radiateur possède une vanne d'arrivée d'eau et un retour au bas, la fermeture d'un radiateur peut suffire à perturber le circuit.
Si, dans cette situation de défaut, un radiateur est rouvert alors que la pompe tourne encore, la chaudière peut sortir du défaut. Cependant, si la pompe s'arrête automatiquement après un court laps de temps (1 à 2 minutes), la réouverture d'un radiateur ne suffira plus à relancer le système, et un redémarrage ("reset") de la chaudière sera nécessaire. Ce phénomène s'explique par le fait que la chaudière se met en sécurité pour éviter la surcharge du circulateur ou une accumulation excessive de chaleur. L'arrêt du chauffage de l'eau sanitaire pendant cette période de sécurité est une conséquence directe.
Un système interne à la chaudière devrait idéalement détecter la réouverture d'un radiateur, par exemple en redémarrant périodiquement le circulateur, et ainsi sortir automatiquement de la sécurité.
Le "bypass" de la chaudière, qui correspond à un retour direct du circuit de chauffage court-circuitant les radiateurs, est un autre élément à considérer. Si ce bypass est ouvert, même avec le circulateur en marche, la chaudière peut avoir du mal à savoir si la chaleur est correctement dissipée, ce qui peut potentiellement entraîner une surchauffe.
Plusieurs actions peuvent être entreprises pour garantir un fonctionnement optimal de votre circulateur et réaliser des économies d'énergie :
Le réglage le plus bas est presque toujours le plus judicieux pour économiser de l'électricité et éviter le bruit dans la tuyauterie. La plupart des circulateurs disposent d'un commutateur à trois vitesses, généralement indiqué par des chiffres romains : I (la plus lente), II, et III (la plus rapide). Il est conseillé de commencer par régler le circulateur sur la vitesse la plus basse. Si vous constatez que certains radiateurs ne chauffent plus suffisamment, vous pourrez alors augmenter la vitesse d'un cran.
Il est important de noter qu'une différence de température entre les radiateurs peut également provenir d'un déséquilibre thermique global de l'installation. Ce déséquilibre peut être corrigé en ajustant les débits d'eau alimentant chaque radiateur, une opération qui doit généralement être effectuée par un professionnel.
Avant d'apporter des changements à la configuration de votre installation de chauffage, il est fortement recommandé de noter les réglages actuels. Cela vous permettra de revenir à la configuration initiale si les nouveaux réglages ne donnent pas satisfaction. Il est également utile de suivre régulièrement votre consommation d'électricité, de gaz ou de fioul pour évaluer l'impact des modifications.
Le marché propose désormais des circulateurs qui non seulement consomment peu lorsqu'ils fonctionnent (grâce à des moteurs synchrones à aimant permanent), mais qui sont également régulés par électronique pour adapter leur puissance aux besoins réels de l'installation. Bien que plus coûteux à l'achat, ces modèles performants se rentabilisent en quelques années grâce à leur faible consommation d'électricité. L'étiquette-énergie européenne permet de les identifier, les meilleurs portant la mention A.
Si vous envisagez de remplacer votre circulateur, demandez à un spécialiste de calculer la puissance adéquate pour votre installation. Il est estimé qu'un watt de puissance électrique est nécessaire par kilowatt de puissance de chauffage. Il serait dommage de remplacer un ancien modèle trop puissant par un nouveau modèle équivalent, même s'il est plus économe.
L'installation d'un thermostat d'ambiance est une solution efficace pour éviter que le circulateur ne fonctionne en continu inutilement. Ce dispositif permet de programmer la température souhaitée dans votre logement et de piloter le chauffage à distance. Le circulateur s'activera alors automatiquement lorsque les seuils de température programmés seront atteints ou selon des plages horaires définies.
Lors du contrôle annuel obligatoire de votre chaudière, n'hésitez pas à demander à votre chauffagiste de vérifier le bon fonctionnement de votre circulateur et de s'assurer qu'il ne tourne pas inutilement. Il pourra également vous conseiller sur les réglages optimaux et vous informer sur les technologies les plus récentes en matière d'économie d'énergie.
Pour les installations plus anciennes, il est parfois nécessaire de réaliser une manœuvre dite de "dégommage" pour relancer mécaniquement le moteur du circulateur. Cela consiste à donner une légère impulsion à l'arbre moteur dans le sens de rotation indiqué par le constructeur. Si cette manœuvre ne suffit pas, le moteur pourrait être bloqué par des dépôts ou un autre composant pourrait être défectueux. Dans ce cas, le remplacement du circulateur par un modèle identique ou plus performant, réalisé par un professionnel, est souvent la solution.
Il est également judicieux d'installer un pot à boues pour collecter les impuretés présentes dans la tuyauterie et d'utiliser un inhibiteur de corrosion pour protéger le circuit.
Un circulateur mal réglé peut entraîner deux problèmes majeurs : une consommation d'énergie excessive ou une mauvaise répartition de l'eau chaude dans les radiateurs. Dans la plupart des cas, on constate que cet élément fonctionne à plein régime alors que l'installation n'en a pas nécessairement besoin. La régulation du débit est donc essentielle pour obtenir un rendement thermique optimal. Modifier le réglage du circulateur chauffage en baissant sa vitesse de rotation est souvent une première étape efficace.
Une différence de température entre plusieurs radiateurs d'une même maison ne signifie pas systématiquement un dysfonctionnement du circulateur ou un mauvais réglage de son débit. Il peut s'agir d'un problème de réglage des vannes thermostatiques des radiateurs eux-mêmes.
En résumé, comprendre le fonctionnement de son circulateur, identifier les signes de dysfonctionnement et adopter les bonnes pratiques d'utilisation et d'entretien sont des étapes clés pour garantir l'efficacité de votre système de chauffage, optimiser votre confort et réaliser des économies d'énergie substantielles.
