Les câbles chauffants représentent une solution moderne et efficace pour le chauffage, offrant une polyvalence qui s'étend bien au-delà du simple confort domestique. Que ce soit pour assurer une température agréable sous vos pieds, protéger des installations sensibles contre le gel, ou maintenir des processus industriels, ces dispositifs électriques convertissent l'énergie électrique en chaleur de manière contrôlée. L'innovation dans ce domaine a donné naissance à diverses technologies, chacune adaptée à des besoins spécifiques, garantissant flexibilité, performance et économies d'énergie.
Il existe principalement trois technologies distinctes en matière de câbles chauffants, chacune présentant des caractéristiques uniques qui influencent leur installation et leurs avantages.
Ce type de câble est constitué d'une unique âme en cuivre, qui sert à la fois de conducteur et d'élément chauffant. Cette âme est ensuite blindée et isolée pour assurer une protection chimique et électrique adéquate. Bien qu'efficace, son installation est moins pratique car elle impose un aller-retour pour raccorder ses deux extrémités au boîtier d'alimentation électrique. Cela signifie que le câble doit être posé de manière à pouvoir revenir sur ses pas pour boucler le circuit.
Comme son nom l'indique, ce câble intègre l'aller et le retour du circuit électrique au sein d'une même gaine. Il est composé de deux âmes en cuivre, isolées séparément et blindées par une tresse en cuivre. L'ensemble est ensuite protégé par une gaine isolante en PVC. L'avantage majeur de cette technologie réside dans sa simplicité d'installation : un seul raccordement suffit pour fermer le circuit. De plus, le câble chauffant double conducteur présente l'avantage de limiter l'émission des ondes électromagnétiques, ce qui est particulièrement bénéfique pour les environnements où des appareils audio-vidéo et informatiques sont présents, minimisant ainsi les risques de perturbations.
Évolution directe du câble double conducteur, cette nouvelle génération intègre la technologie de l'autorégulation. Issu de la technologie initialement dédiée à la mise hors gel des canalisations et au déneigement des voies d'accès, ce câble adapte son émission de chaleur de manière autonome aux variations de température. Si la température d'une zone augmente (par exemple, à cause de l'éclairage, du rayonnement solaire, ou de la présence d'un autre appareil chauffant), le câble réduit sa puissance dans cette zone spécifique. Inversement, si la température baisse (par exemple, à cause d'un courant d'air froid), le câble augmente sa puissance pour compenser. Cette capacité d'adaptation offre plusieurs avantages :
La technologie danoise avancée, souvent associée à des marques comme HEATCOM, garantit un chauffage uniforme et constant, améliorant le confort tout en étant économiquement avantageux.

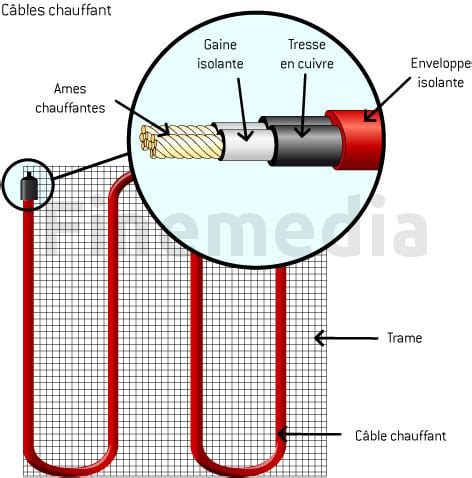

Le câble chauffant sur trame est une solution particulièrement prisée pour la réalisation d'un plancher chauffant. Son installation est structurée et demande une certaine précision pour garantir sa performance et sa durabilité.
Les dimensions de la trame ainsi que le pas des spires (l'espacement entre les tours du câble) sont choisis en amont, en fonction d'un plan de calepinage préétabli. Ce plan détaille la disposition optimale du câble sur la surface à chauffer pour assurer une répartition homogène de la chaleur.
Le circuit d'alimentation est protégé des surintensités au niveau du tableau électrique par un disjoncteur divisionnaire dont le calibre est adapté à la section des conducteurs. Les correspondances courantes sont :
De plus, un dispositif différentiel à courant résiduel de 30 mA doit couvrir l'installation en amont des disjoncteurs divisionnaires. Ce dispositif joue un rôle crucial dans la sécurité en coupant l'alimentation en cas de fuite de courant, protégeant ainsi les personnes contre les chocs électriques.
Les câbles chauffants trouvent leur utilité dans une vaste gamme d'applications, allant du confort domestique à la protection d'infrastructures critiques.
Le chauffage par le sol électrique est une alternative de plus en plus populaire au chauffage par eau chaude. Il se distingue par une installation plus aisée, une grande flexibilité d'adaptation aux configurations de pièces, et souvent des coûts d'acquisition inférieurs. Le principe est simple : chauffer la construction du sol à une température légèrement supérieure à celle de l'air ambiant, créant ainsi une chaleur douce et homogène.
Pour le chauffage au sol, la puissance installée est généralement exprimée en watts par mètre carré (W/m²). Cette puissance est comprise entre 60 et 150 W/m², en fonction de la pièce, des conditions météorologiques locales, et de l'isolation du bâtiment. Le choix entre un câble de 3mm et un câble de 6mm dépendra de ces facteurs et de la méthode d'installation. Le câble de 3mm est idéal pour une installation discrète et performante, compatible avec tous les types de revêtements et offrant une hauteur de construction quasi inexistante. Sa flexibilité est un atout majeur pour les configurations uniques. Le câble de 6mm, quant à lui, est spécialement conçu pour une intégration en profondeur, le rendant idéal pour des structures solides et des planchers en bois.
Les câbles chauffants antigels sont conçus pour maintenir une température constante et assurer la protection contre le gel des installations sensibles. Ils sont utilisés dans divers secteurs :
Le système antigel se met en route automatiquement au moment opportun et seulement lorsque c'est nécessaire, optimisant ainsi la consommation d'énergie.
Au-delà du chauffage au sol et de la protection antigel, les câbles chauffants trouvent leur place dans :
Avant, pendant et après l'installation, des tests rigoureux sont nécessaires pour garantir la sécurité et la performance du système de câble chauffant.
Un aspect crucial de l'installation est la vérification de l'intégrité du câble chauffant.
Les capteurs de température au sol jouent un rôle vital dans la régulation du système de chauffage. Pour en vérifier la précision, il convient de les tester au moyen d'un multimètre. Réglez le multimètre en mode résistance DC à 10K Ω +/- 2 (à la température ambiante), puis prenez la mesure entre les bornes des capteurs. La résistance variera en fonction de la température : plus le capteur est froid, plus sa résistance sera grande. Ce principe est lié au comportement des matériaux semi-conducteurs.
L'installation et l'utilisation des câbles chauffants impliquent plusieurs considérations techniques et de sécurité importantes.
Il est essentiel de comprendre que la puissance d'un câble chauffant est généralement spécifiée en watts par mètre. Les câbles chauffants auto-régulants ou à puissance constante permettent des économies d'énergie. Comme les puissances par mètre sont indépendantes de la longueur du câble, ces câbles peuvent être coupés à la longueur exacte souhaitée sans modifier la puissance par mètre. Ils sont souvent plus robustes et ont une longévité plus importante.
Cependant, il faut distinguer les câbles où la longueur ne doit pas être raccourcie. Pour ces câbles, la puissance est indiquée en watts, et leur longueur est ajustée pour une utilisation spécifique, principalement pour le chauffage. Un câble chauffant avec un fil à résistance ne doit pas être raccourci. Le type de résistance et la longueur du câble chauffant ont été ajustés à une puissance linéaire pour fournir une chaleur et une température adéquates. En effet, un câble chauffant ne peut être coupé sans risque, car cela réduirait sa résistance totale. Couper le câble augmenterait sa puissance linéaire, mais soumettrait aussi le câble et l'installation à des températures excessives, ce qui pourrait entraîner des dommages ou un incendie.
L'installation d'un câble chauffant dépend de plusieurs facteurs, notamment la tension d'alimentation, la longueur en mètre, le diamètre en millimètre et l'environnement dans lequel il sera utilisé (eau, gaz, produits chimiques, etc.). Des accessoires tels que l'adhésif, la gaine isolante ou les kits de connexion sont utilisés pour assurer une protection thermique durable et une installation sécurisée.
Si un câble chauffant doit être installé dans une pièce humide ou à l'extérieur, il est impératif qu'il soit équipé d'un écran électrique couvrant le câble pour une protection supplémentaire.
Les câbles thermiques sont souvent équipés d'un câble de connexion sans fiche, et dans la plupart des cas, ils sont connectés à un thermostat ou à une commande. L'utilisation d'un thermostat permet d'optimiser le système de chauffage, de programmer des plages horaires, et de garantir une mise hors gel efficace ou un maintien de température précis.
Les câbles chauffants, y compris ceux de marques comme HEATCOM, s'adaptent aux besoins spécifiques de chaque projet, offrant une flexibilité d'installation et une efficacité énergétique remarquables. Le choix de la technologie et du type de câble approprié, associé à une installation conforme aux normes et des vérifications régulières, garantit un système de chauffage fiable, sûr et durable.
En cas de doute ou pour des installations complexes, il est toujours recommandé de faire appel à un professionnel qualifié, qu'il s'agisse d'un spécialiste du chauffage ou d'un électricien expérimenté, pour garantir une installation conforme aux réglementations en vigueur et assurant une sécurité optimale.
