Lennox, une marque synonyme de qualité et d'innovation dans le domaine de la climatisation, propose une gamme étendue d'armoires de climatisation conçues pour répondre aux besoins les plus variés, qu'il s'agisse d'applications résidentielles, commerciales ou industrielles. Au cœur de cette offre se trouvent les unités monoblocs COMPACTAIR CMC et CMH, qui incarnent l'engagement de Lennox envers la performance, l'efficacité énergétique et la fiabilité. Ce document vise à explorer en détail ces unités, en s'appuyant sur les informations techniques fournies, tout en élargissant la perspective pour englober d'autres solutions Lennox et les principes fondamentaux de la climatisation.
Les unités COMPACTAIR CMC (froid seul) et CMH (pompe à chaleur) représentent des solutions monoblocs puissantes, disponibles dans une gamme de puissances frigorifiques allant de 20 à 100 kW. Ces unités sont conçues pour offrir une flexibilité maximale grâce à différentes configurations. La désignation du modèle, telle que "CMC - CMH Climatiseur vertical monobloc Unité monobloc 20 100 kW MIL123F-0613 / 06-2013", indique la nature de l'unité (CMC pour froid seul, CMH pour pompe à chaleur), sa configuration verticale monobloc, et sa capacité. Le type de réfrigérant utilisé, comme le R410A, est également un élément clé de leur conception, axée sur la performance et le respect des normes environnementales.

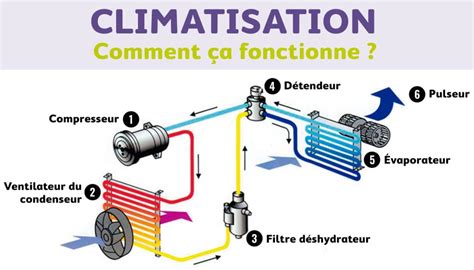

La structure physique de ces unités est pensée pour faciliter leur intégration et leur maintenance. Elles se composent de différents éléments essentiels : un compresseur (à spirale dans la plupart des cas), un ou plusieurs circuits frigorifiques, des batteries (pour le chauffage ou le refroidissement), un détendeur, un filtre déshydrateur (parfois optionnel), et un moteur de ventilateur. La présence d'une vanne 4 voies dans les unités pompe à chaleur (CMH) permet l'inversion du cycle frigorifique pour assurer le chauffage.

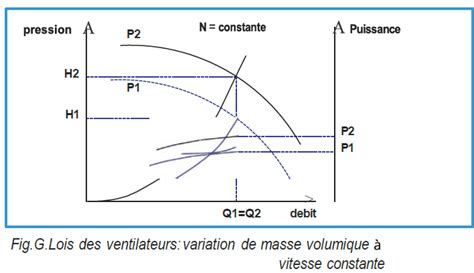

Les performances des ventilateurs sont cruciales pour assurer une distribution d'air efficace et adaptée aux besoins spécifiques de chaque installation. Les données fournies détaillent les performances des ventilateurs de reprise et des ventilateurs intérieurs pour différentes configurations de poulies et de vitesses de rotation (Tr/Min).
Ventilateur de Reprise: Les débits d'air et les pressions statiques disponibles sont spécifiés pour divers modèles (055D, 070D). Par exemple, pour le modèle 070D, on observe des débits d'air variés en fonction de la configuration du ventilateur, allant de 11700 m³/h à 15090 m³/h, avec des pressions statiques disponibles également variables. Ces performances sont essentielles pour garantir un renouvellement d'air adéquat dans l'espace conditionné.
Ventilateur Intérieur: Les performances des ventilateurs intérieurs sont également détaillées pour les configurations HP1 et HP2, avec différentes options de poulies (fermée, 1 tour, 2 tours, 3 tours, 4 tours). Pour la ventilation HP1, les débits d'air peuvent atteindre 1098 m³/h avec une pression statique disponible de 1003 Pa. Pour la HP2, les débits peuvent aller jusqu'à 1172 m³/h avec une pression statique disponible de 1103 Pa. Ces chiffres soulignent la capacité de ces ventilateurs à fournir le débit d'air requis tout en surmontant les pertes de charge introduites par les filtres, les batteries et les gaines.
Lennox propose diverses options qui peuvent influencer les performances globales de l'unité, notamment le free-cooling, les filtres à haute efficacité et les batteries d'eau chaude. Les pertes de charge associées à ces options sont quantifiées pour différents modèles (020S à 045D), permettant aux installateurs de prévoir l'impact sur le système de ventilation. Par exemple, pour le modèle 045D, la perte de charge pour le free-cooling peut atteindre 6650 Pa.
Les performances du ventilateur extérieur sont également détaillées, indiquant la pression disponible en fonction du débit d'air et de la vitesse de rotation. Ces informations sont cruciales pour assurer un échange thermique efficace avec l'air extérieur, que ce soit pour le rejet de chaleur en mode froid ou l'extraction d'air en mode pompe à chaleur.
Les schémas des tuyauteries fournis pour les unités CMC (froid seul) et CMH (pompe à chaleur) illustrent la configuration interne des circuits frigorifiques et hydrauliques. Ces schémas sont essentiels pour comprendre le cheminement du réfrigérant et des fluides, ainsi que l'emplacement des composants clés tels que le compresseur, les batteries, le détendeur, le filtre déshydrateur et les vannes.
Les dimensions des appareils CMC/CMH sont également présentées, avec des vues de face et de dos, ainsi que des indications sur les caissons A et B. Ces informations sont vitales pour la planification de l'espace d'installation, garantissant que l'unité s'intègre correctement et que les dégagements nécessaires à la maintenance sont respectés. Les configurations split avec soufflage horizontal standard et soufflage vertical optionnel sont également mentionnées, offrant une flexibilité d'installation.
L'installation des unités Lennox COMPACTAIR requiert une attention particulière aux détails pour garantir un fonctionnement optimal et sécurisé. Les sections dédiées à l'installation couvrent plusieurs aspects critiques :
Le choix de l'emplacement est primordial. La plaque d'assise, constituée de longerons métalliques, doit être capable de supporter le poids de l'unité, qu'elle soit suspendue ou montée au sol. Dans le cas d'une installation au sol, l'utilisation de plots antivibratiles est recommandée pour minimiser la transmission des vibrations générées par les ventilateurs.
Il est impératif de maintenir des dégagements adéquats autour de l'appareil pour permettre l'accès aux composants lors des opérations de maintenance, d'installation des câbles, de raccordement de la vidange et de nettoyage des filtres. Ces espaces sont spécifiquement indiqués comme "ESPACE NÉCESSAIRE À L’ENTRETIEN".
Les raccordements électriques doivent être effectués avec le plus grand soin, en s'assurant que tous les disjoncteurs sont ouverts avant de commencer. Il est essentiel de suivre scrupuleusement le schéma de câblage fourni avec l'unité. L'alimentation électrique doit correspondre aux spécifications indiquées sur la plaque signalétique. L'afficheur "CONFORT COMPACTAIR" joue un rôle central dans la gestion et le contrôle de l'unité.
Lennox propose une gamme d'options qui peuvent être installées pour améliorer les fonctionnalités des unités. Cela inclut les résistances électriques, les batteries d'eau chaude, et les systèmes de free-cooling (thermostatique et enthalpique). L'installation de ces options, comme la résistance électrique alimentée depuis l'armoire électrique de l'unité, ou les systèmes de free-cooling avec ou sans ventilateur de reprise, nécessite de suivre des schémas de raccordement spécifiques, souvent détaillés pour les différentes configurations de modèles (020S à 045D, et 055D à 085D).
La communication avec les systèmes de gestion technique du bâtiment (GTB) est également prise en charge via des connexions MODBUS RS485, LONWORKS Echelon, ou BACnet. Ces options permettent une intégration transparente des unités Lennox dans des systèmes de contrôle centralisés, optimisant ainsi la gestion énergétique et le confort.
La mise en service initiale et la maintenance préventive et corrective sont des étapes cruciales pour assurer la longévité et la performance optimale des armoires de climatisation Lennox.
Avant la première mise en service, il est essentiel de vérifier que l'alimentation électrique est conforme aux spécifications de la plaque signalétique et que les longueurs de câbles sont adéquates. La mise en service de l'unité elle-même doit suivre les instructions détaillées dans le manuel de régulation, impliquant le test de chaque mode de fonctionnement (refroidissement, chauffage, automatique).
Une maintenance préventive régulière est la clé pour éviter des réparations coûteuses et prolonger la durée de vie de l'équipement. Cela inclut l'inspection et le nettoyage ou le remplacement des filtres à air. Les filtres peuvent généralement être démontés latéralement en les glissant.
En cas de maintenance corrective, comme le remplacement de vannes 4 voies ou de vannes anti-retour, il faut procéder avec précaution en raison de la sensibilité de leurs composants internes à la chaleur. Le remplacement d'un compresseur implique des procédures spécifiques, telles que le débranchement de l'alimentation électrique et le brasage des lignes d'aspiration et de refoulement.
En cas de dysfonctionnement, l'afficheur de l'unité indiquera un message d'erreur ou d'alarme, dont la signification est expliquée dans le manuel de régulation. Il est impératif d'arrêter l'unité en cas de panne pour éviter tout dommage supplémentaire.
Au-delà des unités COMPACTAIR, Lennox propose une gamme diversifiée de solutions pour répondre à des exigences spécifiques :
Armoires de Climatisation à Détente Directe (s-MEXT-G00): Spécialement conçues pour les petites salles de serveurs et les locaux électriques, ces unités offrent une climatisation de précision.
Armoires de Climatisation de Précision (x-MEXT): Avec quatre configurations de soufflage, ces unités s'adaptent à diverses architectures et permettent des économies d'énergie grâce au système de free-cooling.

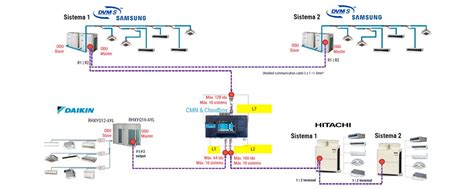

Climatiseurs Commerciaux VRF: Lennox VRF (Variable Refrigerant Flow) est une technologie avancée conçue pour les espaces commerciaux, offrant une flexibilité inégalée pour répondre aux besoins variés de différentes structures et industries.
Thermostats ComfortSense: Ces thermostats offrent une gestion de la température transparente et efficace, améliorant l'expérience de contrôle climatique des espaces commerciaux.
CORE Unit Controller et The CORE Service App: Ces innovations redéfinissent le processus de service, optimisant le fonctionnement des unités et l'efficacité énergétique en temps réel.
La philosophie de Lennox repose sur la création d'un "air parfait", qui va au-delà de la simple sensation thermique pour englober la qualité de l'air intérieur (IAQ). Que ce soit pour rafraîchir, réchauffer, déshumidifier ou purifier l'air, Lennox s'engage à fournir des systèmes primés, exceptionnellement silencieux et économes en énergie. Cette quête de l'excellence est reconnue par de nombreuses distinctions attribuées à Lennox pour ses initiatives innovantes en matière de conception de produits.
Lennox s'efforce également de réduire son impact environnemental tout en aidant ses clients à faire de même grâce à des solutions, produits et services innovants. L'entreprise est reconnue pour ses normes élevées, comme en témoigne le climatiseur EL17XC1, doté d'un compresseur à un seul étage et d'un système d'atténuation acoustique pour un fonctionnement silencieux. Le modèle XC25, quant à lui, est considéré comme l'un des climatiseurs les plus précis et efficaces du marché, avec une cote SEER atteignant 25 et un niveau sonore remarquablement bas.
En somme, Lennox propose une approche globale de la climatisation, axée sur la performance, l'efficacité, la fiabilité et le confort, le tout soutenu par un réseau de distribution solide et un support technique de premier ordre. Que ce soit pour des applications résidentielles avec des modèles comme le MCA, ou pour des besoins commerciaux et industriels complexes, Lennox offre des solutions adaptées, conçues pour créer un environnement intérieur optimal.
