Le domaine de la climatisation et du chauffage a connu des avancées technologiques significatives au fil des ans, offrant des solutions toujours plus performantes et adaptées aux besoins spécifiques des utilisateurs. Parmi ces innovations, le système de climatisation à débit de réfrigérant variable (DRV), également connu sous le nom de VRV (Variable Refrigerant Volume), se distingue par sa capacité à offrir un contrôle thermique précis et une efficacité énergétique remarquable. Ce système, loin de se limiter à une simple fonction de refroidissement, s'est imposé comme une solution polyvalente pour le confort des espaces cloisonnés, qu'ils soient professionnels ou privés.
Un système DRV/VRV est une technologie de climatisation et de chauffage multizones à détente directe. Le terme "à détente directe" signifie qu'il n'y a pas de fluide intermédiaire, comme l'air ou l'eau, entre l'unité extérieure et les unités intérieures. Le fluide frigorigène circule directement dans les tubes de cuivre isolés qui relient ces unités. La caractéristique principale de ces systèmes réside dans leur capacité à ajuster automatiquement le débit de réfrigérant en fonction des besoins thermiques de chaque zone desservie. Cette régulation intelligente permet ainsi de fournir la quantité exacte de froid ou de chaud nécessaire à chaque espace, optimisant ainsi le confort et l'efficacité énergétique.
Le cœur du système DRV/VRV est l'unité extérieure, qui peut être unique ou multiple selon l'ampleur de l'installation. Cette unité gère la production de froid ou de chaud et ajuste la puissance du compresseur pour répondre aux demandes variées des unités intérieures. Ces dernières, qui peuvent être jusqu'à une soixantaine par unité extérieure, sont connectées au système central par des tubes en cuivre isolés. Elles reçoivent le fluide frigorigène nécessaire pour chauffer ou refroidir l'espace dans lequel elles sont installées.
Il existe trois configurations principales pour les systèmes DRV/VRV, chacune offrant des fonctionnalités distinctes pour répondre à des besoins variés :
Systèmes Simples : Ces installations sont principalement conçues pour le mode froid. Elles excellent dans la capacité d'adapter la température de manière indépendante pour chaque pièce. Bien qu'efficaces pour le refroidissement, ils ne proposent pas de fonction de chauffage.
Systèmes Réversibles : Ces systèmes vont au-delà de la simple climatisation en offrant la possibilité de produire à la fois du froid en été et du chaud en hiver. L'unité intérieure, dans ce cas, fonctionne comme un échangeur thermique. En mode chauffage, l'échangeur interne agit comme un condenseur, libérant la chaleur dans la pièce. Cette polyvalence en fait une solution tout-en-un pour le confort thermique tout au long de l'année.
Systèmes à Récupération d'Énergie (VRV 3 tubes) : Ces systèmes représentent le summum de l'efficacité énergétique au sein de la gamme VRV. Ils sont capables d'assurer simultanément le chauffage et la climatisation dans différentes zones d'un même bâtiment. Grâce à des boîtiers de répartition spécifiques, la chaleur excédentaire d'une zone peut être récupérée et utilisée pour chauffer une autre zone ou même pour produire de l'eau chaude sanitaire. Cette capacité de récupération et de valorisation de la chaleur fatale permet d'atteindre des coefficients de performance (COP) exceptionnels, tout en minimisant la consommation d'énergie.
L'un des atouts majeurs des systèmes DRV/VRV réside dans leur facilité d'installation et leur grande modularité, contrastant avec les systèmes plus traditionnels comme la climatisation gainable ou certaines pompes à chaleur.

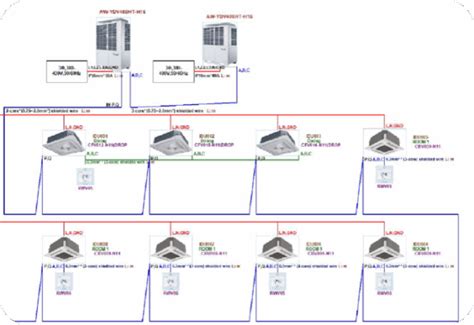

La connexion entre l'unité extérieure et les unités intérieures s'effectue via des tubes en cuivre de petit diamètre, qui sont isolés pour une efficacité thermique optimale. Cette configuration, comparée aux conduits de grande taille des systèmes gainables, réduit l'encombrement et simplifie le passage dans les structures existantes. De plus, le câblage des unités intérieures est non polarisé, ce qui facilite grandement leur raccordement.
Les unités extérieures elles-mêmes bénéficient d'une conception modulaire. Elles ne nécessitent pas de local technique dédié ni de salle des machines, ce qui libère de l'espace précieux et réduit les coûts d'infrastructure. Elles peuvent être installées de manière discrète, souvent sur les toits, sans nécessiter de travaux de génie civil lourds.
La variété des unités intérieures disponibles - plafonniers, cassettes, consoles, murales - permet de concevoir des installations sur-mesure, prenant en compte non seulement les critères thermiques, mais aussi les contraintes phoniques, esthétiques, la configuration des pièces et leur exposition au soleil. Cette adaptabilité fait des systèmes DRV/VRV une solution privilégiée pour une large gamme de bâtiments, incluant les locaux commerciaux, les bureaux, les administrations, les hôpitaux et les établissements scolaires.
L'efficacité énergétique est au cœur de la conception des systèmes DRV/VRV. La régulation intelligente du débit de réfrigérant permet d'atteindre un coefficient de performance (COP) élevé, synonyme d'importantes économies d'énergie. Ce rendement énergétique est encore optimisé sur les modèles à 3 tubes grâce à la récupération de chaleur fatale.
Le confort thermique personnalisé est une autre caractéristique distinctive de ces systèmes. Avec une seule unité extérieure capable d'alimenter jusqu'à 60 unités intérieures, chaque zone peut maintenir sa propre température de consigne. Cette capacité à offrir des températures distinctes et adaptées aux besoins spécifiques de chaque occupant, et ce, en toute saison pour les systèmes réversibles, garantit un niveau de confort inégalé.
La conception des unités intérieures des systèmes DRV/VRV est pensée pour faciliter l'entretien. Leur accessibilité permet des opérations d'inspection et de maintenance rapides et efficaces, contribuant à la longévité et à la performance continue du système.
Au-delà des systèmes DRV/VRV, la gestion de la température intérieure repose sur des dispositifs de régulation qui jouent un rôle crucial dans le confort et l'optimisation de la consommation énergétique. Comprendre leur fonctionnement et leurs différences est essentiel pour faire des choix éclairés.
Un thermostat d'ambiance est un appareil fondamental dans tout système de chauffage ou de climatisation. Il agit comme le cerveau de la régulation, mesurant la température de l'air ambiant et communiquant avec le système de chauffage ou de climatisation pour maintenir la température souhaitée. Son objectif principal est de créer et de préserver un environnement intérieur confortable en ajustant automatiquement la production de froid ou de chaud, sans intervention manuelle constante. Cela permet non seulement d'assurer un confort optimal, mais aussi de réaliser des économies d'énergie en évitant de chauffer ou de refroidir inutilement.
Le régulateur est un système de régulation plus large qui, comme le thermostat, vise à maintenir un paramètre à une valeur constante, mais peut s'appliquer à divers éléments au-delà de la simple température. Dans le contexte du chauffage, un régulateur de chauffage maintient la température du logement à une valeur prédéfinie. Il est généralement composé de trois éléments clés :
La distinction principale entre un régulateur et un thermostat d'ambiance réside dans leur champ d'application : le régulateur peut être utilisé pour contrôler n'importe quel paramètre, tandis que le thermostat d'ambiance est spécifiquement dédié à la régulation de la température.

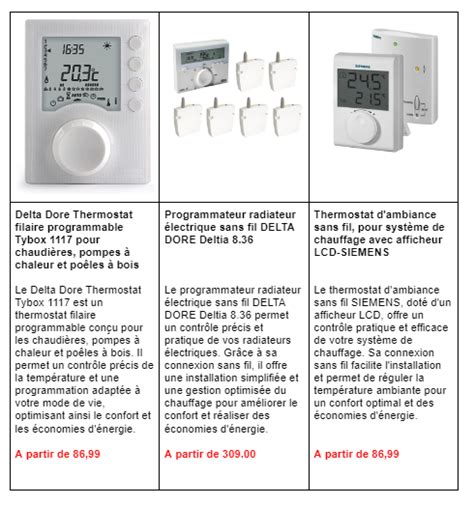

Le marché propose une gamme variée de dispositifs de régulation, offrant différents niveaux de sophistication et de fonctionnalités :
Le thermostat « tout ou rien » : Ce modèle, le plus basique, mesure la température ambiante et envoie un signal marche/arrêt à l'équipement de chauffage ou de climatisation. L'installation fonctionne à pleine puissance jusqu'à atteindre la température de consigne, puis s'arrête. Bien que simple, ce mode de régulation peut entraîner des variations de température et des consommations énergétiques moins optimisées.
Le thermostat programmable : Il permet de définir des températures de consigne différentes selon les moments de la journée ou de la semaine. Il est ainsi possible de programmer une température plus basse pendant la nuit ou en cas d'absence, et une température plus élevée pendant les périodes d'occupation. Cette programmation contribue significativement aux économies d'énergie en évitant de chauffer ou de refroidir inutilement.
Le thermostat modulant : Ce type de thermostat "demande" à l'installation de moduler sa puissance à mesure que la température ambiante approche de la consigne. L'équipement fonctionne alors à charge partielle, sans s'arrêter complètement. Il ajuste la température de l'eau du circuit de chauffage (pour les systèmes de chauffage) ou le débit de réfrigérant (pour les systèmes de climatisation) en fonction des besoins. Cette modulation permet d'éviter les pics de consommation liés aux redémarrages fréquents et d'assurer une température ambiante plus stable. La compatibilité de ce système dépend de l'installation elle-même.
Le thermostat connecté : Représentant la pointe de la technologie, les thermostats connectés utilisent Internet pour offrir un contrôle à distance via une application sur smartphone ou ordinateur. Ils permettent une gestion en temps réel et une programmation encore plus fine, maximisant les économies d'énergie.
Pour affiner davantage le contrôle thermique et optimiser le confort, d'autres systèmes peuvent être associés aux thermostats :
La sonde de température extérieure : Associée à un thermostat, cette sonde mesure la température extérieure et permet au système de chauffage ou de climatisation d'anticiper les variations climatiques. En détectant une baisse de température extérieure, le système peut ajuster sa production avant que la température intérieure ne chute, assurant ainsi une stabilité thermique accrue. Le dispositif calcule la température de départ de l'eau du circuit de chauffage pour compenser les pertes thermiques.
Les robinets ou vannes thermostatiques : Fixés sur les radiateurs, ces dispositifs mesurent la température de la pièce et ajustent le débit d'eau chaude dans le radiateur en conséquence. Ils permettent d'affiner la diffusion de chaleur pièce par pièce, en complément du thermostat d'ambiance qui gère la température générale du logement. Cela évite de surchauffer des pièces peu utilisées ou déjà chaudes.
Le régulateur intelligent : Ces systèmes sophistiqués combinent souvent les fonctionnalités des thermostats programmables et connectés, et intègrent souvent une sonde extérieure. De plus, ils sont capables d'apprendre des habitudes des occupants grâce à des détecteurs de mouvement et à la géolocalisation, anticipant ainsi les besoins de chauffage ou de climatisation.
La régulation multizone : Pour les logements de grande taille ou comportant plusieurs étages, la régulation multizone permet de définir des consignes de température différentes pour plusieurs zones du logement, offrant un contrôle thermique encore plus précis et personnalisé.
La classe ERP (Energy Related Products) des thermostats est un indicateur crucial de leur efficacité énergétique. Classés de A+++ (très efficace) à G (moins efficace), les thermostats de classe ERP supérieure permettent de réaliser des économies d'énergie substantielles et de réduire les factures de chauffage. Il est important de choisir un thermostat qui non seulement est économe en énergie, mais répond également aux besoins spécifiques de confort et de fonctionnalités de l'utilisateur.

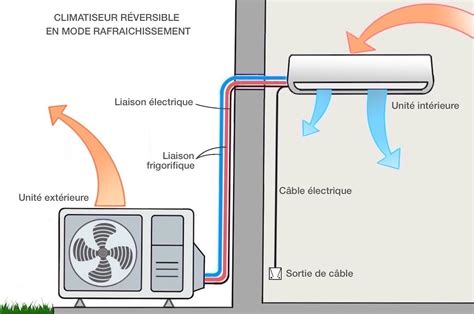

La climatisation réversible, également connue sous le nom de pompe à chaleur air/air, offre une double fonctionnalité : elle assure le chauffage en hiver et la climatisation en été. Cette polyvalence en fait une solution particulièrement intéressante pour le confort thermique tout au long de l'année.
Le fonctionnement d'une climatisation réversible repose sur le principe des pompes à chaleur. Elle capte les calories présentes dans l'air extérieur pour les restituer sous forme de chaleur à l'intérieur en hiver, et inversement, capte la chaleur à l'intérieur pour l'évacuer à l'extérieur en été.
Le cycle de fonctionnement implique plusieurs composants clés dans l'unité extérieure :
Ce cycle se répète, permettant de maintenir la température souhaitée dans le logement.
L'installation d'une climatisation réversible doit être réalisée par un professionnel qualifié. Elle comprend la pose de l'unité extérieure (au sol ou murale) et des unités intérieures (consoles murales, modules encastrés, gainables), reliées par des tubes frigorifiques. Une mise en service par une station technique agréée est obligatoire.
L'entretien régulier, incluant le dépoussiérage des unités, le nettoyage des filtres à air et la vérification par un professionnel, est essentiel pour garantir l'efficacité et la longévité de l'appareil.
La technologie "Inverter" permet à la climatisation réversible d'adapter en permanence sa vitesse de fonctionnement aux besoins réels, éliminant ainsi les sensations de courants d'air et optimisant la consommation d'énergie. Les systèmes Inverter sont plus économes et offrent un confort plus constant.
Il est fréquent de confondre climatisation réversible et pompe à chaleur. Dans de nombreux cas, notamment avec les pompes à chaleur air/air, les deux termes désignent la même technologie. Cependant, il est important de noter que le terme "pompe à chaleur" peut englober d'autres systèmes (air/eau, géothermique) qui diffèrent dans leur fonctionnement et leurs applications. La climatisation réversible est spécifiquement conçue pour le traitement de l'air intérieur.
Le fonctionnement d'une climatisation, qu'elle soit réversible ou non, est similaire à celui d'un réfrigérateur. L'appareil utilise un fluide frigorigène circulant en circuit fermé pour capter la chaleur ambiante d'une pièce et l'évacuer à l'extérieur. Ce processus de transfert de chaleur permet de refroidir l'air intérieur.
Les composants essentiels d'une climatisation sont :
Ce cycle se répète pour maintenir la température désirée. Les systèmes modernes intègrent également des fonctionnalités telles que la déshumidification de l'air et la programmation.
Dans certaines situations particulières, notamment dans des zones historiques où l'installation de systèmes traditionnels est complexe, la climatisation à eau peut être envisagée. Ce type de système fonctionne soit à "eau perdue", soit à "eau glacée", mais son coût d'installation est généralement très élevé.
Bien que la climatisation offre un confort indéniable, son utilisation peut avoir un impact environnemental. La consommation d'énergie nécessaire à son fonctionnement contribue aux émissions de gaz à effet de serre. De plus, les fluides frigorigènes utilisés peuvent être nocifs s'ils s'échappent dans l'atmosphère. Cependant, des progrès significatifs ont été réalisés dans le développement de fluides frigorigènes moins polluants et de systèmes plus économes en énergie. Une utilisation raisonnée, un réglage approprié des températures et l'investissement dans des équipements performants sont des clés pour minimiser cet impact.
Les systèmes DRV/VRV, combinés à une régulation thermique avancée, représentent l'avenir du confort dans les bâtiments. Leur capacité à fournir un contrôle précis de la température, une efficacité énergétique remarquable et une flexibilité d'installation sans précédent en fait des solutions idéales pour répondre aux exigences croissantes en matière de confort thermique et de durabilité. Que ce soit pour un usage résidentiel, tertiaire ou industriel, ces technologies offrent une voie prometteuse vers des environnements intérieurs plus agréables et plus respectueux de l'environnement.
