La Ventilation Mécanique Contrôlée (VMC) joue un rôle crucial dans le maintien d'un environnement intérieur sain et confortable. Au cœur de son fonctionnement se trouve l'interrupteur, un composant qui permet de réguler le débit d'air et, dans certains cas, d'activer différentes vitesses de ventilation. Comprendre le câblage d'un interrupteur VMC, particulièrement un modèle à 6 fils avec des lettres d'identification, est essentiel pour une installation et une maintenance correctes. Cet article vise à démystifier ce processus, en fournissant des informations détaillées sur la fonction des fils, des bornes et des lettres, tout en abordant les considérations de sécurité et les bonnes pratiques.
Avant de plonger dans les détails techniques de l'interrupteur, il est important de comprendre pourquoi la VMC est indispensable. La ventilation mécanique contrôlée assure une circulation d'air constante dans une habitation, ce qui est fondamental pour plusieurs raisons. Premièrement, elle contribue à une baisse significative du taux d'humidité. Un air moins humide se réchauffe plus rapidement, ce qui permet d'optimiser l'utilisation du système de chauffage et, par conséquent, de réaliser des économies d'énergie.
Deuxièmement, la VMC est particulièrement indispensable dans les pièces dites "humides", comme la salle de bains, surtout si celle-ci est dépourvue de fenêtre. Les activités telles que les bains et les douches génèrent une quantité importante d'humidité. Sans une ventilation adéquate, des traces de moisissure peuvent rapidement apparaître, et des champignons peuvent se développer, nuisant à la qualité de l'air intérieur et à la structure du bâtiment. L'installation d'une VMC permet de prévenir ces désagréments et de maintenir un environnement sain.

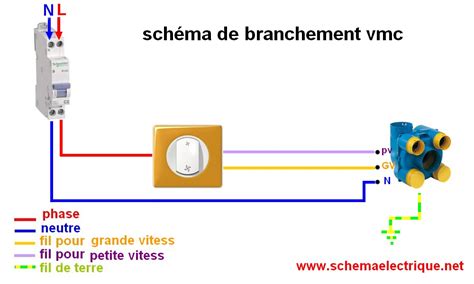

Certains systèmes de VMC sont équipés de deux vitesses de ventilation. Pour pouvoir contrôler ces différentes vitesses, un interrupteur VMC spécifique est nécessaire. C'est cet interrupteur qui permet à l'utilisateur de choisir le niveau de ventilation souhaité, la vitesse la plus lente étant généralement suffisante pour une utilisation normale, tandis qu'une vitesse supérieure peut être activée en cas de besoin accru de ventilation.
Pour manipuler un interrupteur VMC, une connaissance rudimentaire du câblage électrique est utile. Il est primordial de rappeler que toute intervention sur une installation électrique doit être réalisée avec la plus grande prudence. Avant de commencer, il est impératif de couper l'alimentation électrique au niveau du disjoncteur général pour éviter tout risque d'électrocution. L'utilisation d'équipements de protection individuelle, tels que des gants isolants et des lunettes de protection, est fortement recommandée, surtout lors de manipulations sous tension pour la recherche de phase.
Les circuits électriques installés avant les années 1970 ne suivent pas toujours les normes actuelles. Dans de tels cas, il est conseillé d'utiliser un tournevis testeur pour identifier avec précision le fil de phase avant de mettre le courant hors tension pour toute manipulation.
L'interrupteur VMC 6 fils, souvent identifié par des lettres sur ses bornes, est conçu pour offrir des fonctionnalités spécifiques, notamment la gestion de différentes vitesses de ventilation ou de modes de fonctionnement.
Les lettres présentes sur un interrupteur sont des indicateurs cruciaux pour un câblage correct. Bien qu'elles puissent varier légèrement selon les fabricants, certaines conventions sont largement respectées :
Il est important de noter que dans le contexte d'un interrupteur VMC, la présence d'une borne neutre (N) sur l'interrupteur lui-même peut ne pas toujours être obligatoire, car le neutre est souvent directement relié à l'appareil VMC. Cependant, certains interrupteurs plus complexes ou connectés peuvent en avoir besoin. La description du produit mentionne des "Bornes SC coudées" et indique que "Les bornes acceptent un câble de 1,5mm²", ce qui donne des indications sur la capacité physique de connexion.
Le modèle "Les Apparents" 086016L de Legrand, avec sa finition blanche et son cadre de montage en saillie, est un exemple concret d'interrupteur VMC. Il est décrit comme ayant une "Fonction d'appareillage : Confort (Volets, VMC,…)". Son ampérage est de 6 A et il fonctionne sous une tension de 250 V. Il est fabriqué en France et bénéficie d'une garantie fabricant de 2 ans.
La mention "Cadre fourni" indique qu'il est livré avec un élément facilitant son installation en surface, ce qui le rend pratique pour les rénovations ou lorsque des boîtes d'encastrement ne sont pas présentes ou adaptées. Les "Fixations fournies" sont précisées comme "non fournies", ce qui est une information importante à considérer lors de l'achat des matériaux nécessaires à l'installation.
Ce modèle est un "Interrupteur va-et-vient de VMC". Le terme "va-et-vient" fait généralement référence à un système permettant de commander un éclairage depuis deux points différents. Dans le contexte d'une VMC, cela peut impliquer la commande de différentes vitesses ou modes de fonctionnement depuis deux emplacements distincts, ou simplement l'activation/désactivation de la VMC.
Un problème fréquemment rencontré lors du remplacement ou de l'installation d'un interrupteur VMC est le déclenchement du disjoncteur. Les discussions dans les forums d'électricité révèlent plusieurs causes possibles :

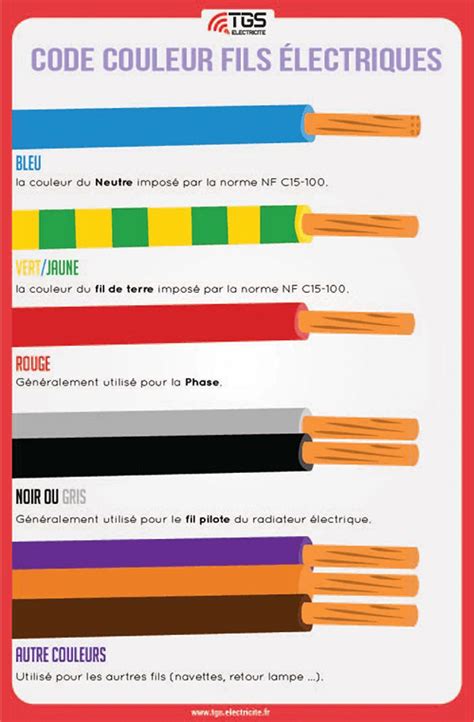

L'une des raisons les plus communes est un câblage incorrect. Par exemple, si un fil de phase est accidentellement connecté à une borne destinée à un neutre, ou si des fils sont mal repérés, cela peut créer un court-circuit et faire disjoncter le système. La remarque "il n’y a pas de neutre sur un interrupteur de VMC. Ou alors les couleurs normalisées ne sont pas respectées" souligne l'importance de vérifier l'installation existante et de suivre les codes couleurs.
Une autre possibilité est la surcharge du circuit. Si plusieurs appareils gourmands en énergie sont connectés au même disjoncteur, la somme de leurs consommations peut dépasser la capacité du disjoncteur, entraînant son déclenchement. Le cas de deux VMC connectées à un disjoncteur 2A est un exemple pertinent. Bien que le calcul de puissance (100W par VMC, soit environ 0.5A chacune) semble indiquer que la capacité du disjoncteur est suffisante, d'autres facteurs comme le Cos phi ou des surintensités momentanées peuvent jouer un rôle. Il est conseillé de vérifier le disjoncteur lui-même : certains disjoncteurs magnétothermiques se déclenchent et restent en position centrale, nécessitant d'abaisser complètement le levier avant de le remonter.
Il est également possible que le problème ne vienne pas de l'interrupteur, mais de l'unité VMC elle-même. Un défaut sur un moteur de VMC, un condensateur défectueux, ou un problème interne à l'appareil peuvent provoquer un disjoncteur. Si une VMC neuve cause des problèmes, il est judicieux de vérifier son installation et de contacter le fabricant en cas de défaut.
Lors du remplacement d'un ancien interrupteur, il est crucial de repérer le câblage existant avant de le déconnecter. Si aucun repérage n'a été effectué, il devient plus difficile de recréer le schéma de câblage correct, augmentant le risque d'erreurs.
Les interrupteurs VMC, comme tout appareil électrique, ont un impact environnemental. Les prix mentionnés, comme "15,99 € 13,32 € Dont 0.05€ d'éco-participation", reflètent cette préoccupation. L'éco-participation est une taxe destinée à financer la collecte, le désassemblage et le recyclage des déchets d'équipements électriques et électroniques (DEEE).
La consommation électrique de la VMC elle-même est un facteur clé pour l'optimisation énergétique. En s'assurant que la VMC fonctionne à la vitesse appropriée pour les besoins réels, on évite une surconsommation inutile. De plus, le choix d'une VMC performante et économe en énergie contribue à réduire l'empreinte écologique du logement.
Pour toute intervention sur des circuits électriques, il est fortement conseillé de faire appel à un professionnel qualifié. Un électricien saura diagnostiquer avec précision les problèmes, s'assurer que l'installation respecte les normes en vigueur (comme la norme NF C 15-100), et réaliser les travaux en toute sécurité. Les questions fréquentes sur l'installation d'interrupteurs, de prises, ou le câblage de VMC soulignent la complexité potentielle de ces tâches pour les non-initiés.
La sécurité de l'installation électrique est primordiale. Un professionnel pourra également conseiller sur les équipements les plus adaptés, que ce soit pour une VMC simple flux, double flux, hygroréglable, ou pour des systèmes plus connectés.
L'évolution technologique a également touché le domaine des interrupteurs VMC. Certains modèles sont désormais compatibles avec les systèmes de domotique ("Compatible avec Smart : Pas connectée" indique que le modèle Legrand décrit n'est pas intelligent, mais la notion existe). Ces interrupteurs connectés permettent un contrôle à distance via smartphone ou assistant vocal, offrant des fonctionnalités avancées comme la programmation horaire, la gestion de scénarios, ou le suivi de la consommation.
L'installation de ces interrupteurs connectés se fait souvent de manière similaire aux interrupteurs classiques, mais peut nécessiter une étape de configuration supplémentaire pour les intégrer au réseau Wi-Fi domestique et à l'application dédiée. Le "neutre, présent dans l’interrupteur double connecté with Netatmo, assure la stabilité du courant. En effet, il ne sera pas nécessaire d’installer un compensateur" est un exemple de spécificité technique liée aux appareils connectés.
Au-delà de la VMC, les lettres sur les interrupteurs électriques ont une signification plus large dans le domaine de l'électricité résidentielle.
Comprendre ces marquages est fondamental pour réaliser des connexions électriques sûres et fonctionnelles. En cas de doute, la consultation du schéma de câblage fourni par le fabricant ou l'appel à un professionnel sont les meilleures approches. La norme NF C 15-100, qui régit les installations électriques en France, fournit également des directives précises sur le câblage et la sécurité.
