Le dimensionnement correct des gaines de ventilation est une étape fondamentale pour assurer l'efficacité, la performance et la durabilité d'un système de ventilation. Un réseau d'air bien conçu garantit non seulement un flux d'air optimal, mais contribue également à minimiser la consommation d'énergie, à réduire le bruit et à prévenir les problèmes acoustiques. Cet article explore les principes clés du dimensionnement des conduits, en abordant les méthodes de calcul, les facteurs influençant le choix des dimensions et les considérations pratiques pour obtenir un système de ventilation performant. Nous allons détailler le processus, en commençant par les aspects les plus spécifiques pour aboutir à une compréhension générale du sujet.
La première étape et la plus cruciale dans le dimensionnement d'une gaine de ventilation est de déterminer le débit d'air requis. Ce débit est généralement exprimé en mètres cubes par heure (m³/h) et représente le volume d'air que le système doit déplacer. Le débit d'air nécessaire dépend de plusieurs facteurs, notamment la taille de l'espace à ventiler, son usage (résidentiel, commercial, industriel), le nombre d'occupants, et les réglementations en vigueur.

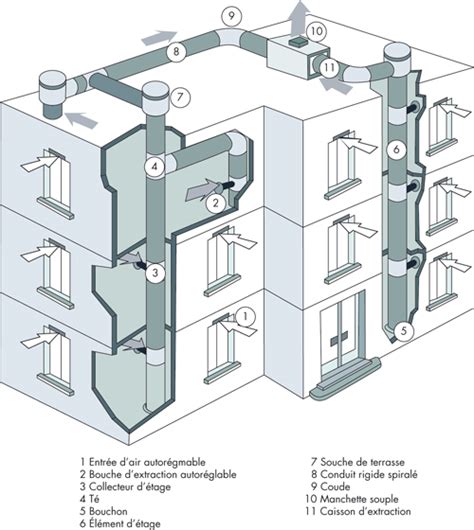

Pour un système de ventilation donné, il est essentiel de calculer le débit d'air total à fournir par le ventilateur. Par exemple, dans un scénario où le débit à fournir par le ventilateur est de 12 600 m³/h, cette valeur servira de point de départ pour toutes les étapes de dimensionnement ultérieures. Ce débit doit être réparti de manière appropriée à travers les différentes branches du réseau de distribution d'air, en tenant compte des besoins spécifiques de chaque zone.
Une fois le débit d'air établi, le paramètre le plus important pour le dimensionnement du réseau de ventilation devient la vitesse du flux d'air dans les conduits. La vitesse de l'air, généralement mesurée en mètres par seconde (m/s), a un impact direct sur la taille des gaines nécessaires, les pertes de charge et le niveau sonore du système. La relation fondamentale qui lie le débit d'air (Qv), la vitesse de l'air (v) et la section de la gaine (S) est exprimée par l'équation : Qv = v x S.
Le choix d'une vitesse d'air appropriée est un compromis. Une vitesse trop élevée peut entraîner des nuisances sonores importantes et une augmentation des pertes de charge, nécessitant ainsi un ventilateur plus puissant. À l'inverse, une vitesse trop faible implique l'utilisation de gaines de plus grand diamètre, ce qui augmente le coût d'installation et l'espace requis.
Pour trouver le diamètre de gaine qui convient le mieux à vos besoins, il est possible de se baser sur le débit d'air souhaité ainsi que sur la vitesse d'air dans le réseau. Les outils de calcul peuvent fournir le diamètre le plus adapté à vos besoins, avec des résultats allant jusqu'à 1250 mm de diamètre.
Un exemple d'outil, tel que le calculateur CAIROX, permet de déterminer la pression acoustique (Lp) en un point spécifique en utilisant le niveau de puissance acoustique (Lw), la distance et la directivité. À partir de ces données, il faut commencer à calculer la pression acoustique (Lp), qui correspond au niveau de bruit lorsque les ondes sonores se propagent dans l'environnement. La pression acoustique est donc une grandeur à prendre en compte pour savoir ce que percevra l’auditeur.
Pour faciliter le choix, des échelles peuvent être utilisées. Par exemple, il est possible de calculer en un instant la chute de pression linéaire dans les réseaux de distribution d’air. L'affichage du débit peut se faire soit devant la vitesse V (échelles rouges). L’échelle inférieure est souvent réservée aux diamètres (Ø) de la Série normalisée N.F.P. En positionnant un repère devant le Ø réel le plus proche dans la série utilisée, on peut lire les valeurs exactes de V (échelle rouge) et J (chute de pression linéaire). Il suffit de positionner le débit devant V (échelle rouge). Faire coïncider L (longueur) et H (hauteur, pour les gaines rectangulaires) choisis (échelle rouge). On lit alors V exacte devant le débit. Le J se lit devant le débit après coïncidence de L et H choisis.
Les pertes de charge représentent la résistance que le flux d'air rencontre lors de son passage dans le réseau de gaines. Ces pertes sont causées par le frottement de l'air sur les parois des conduits et par les singularités présentes dans le réseau, telles que les coudes, les changements de section, les filtres, les registres d'équilibrage, etc. Les pertes de charge se traduisent par une diminution de la pression de l'air le long du parcours, et donc par une augmentation du travail que le ventilateur doit fournir.
Il existe plusieurs méthodes pour dimensionner les gaines en tenant compte des pertes de charge. Une approche courante consiste à fixer la perte de charge linéaire dans la branche du réseau la plus résistante (a priori, la plus longue) à une valeur prédéterminée. Une valeur courante de compromis, par exemple, est de 1 Pa/m. Cette valeur vise à équilibrer les problèmes acoustiques liés à une vitesse trop élevée de l'air et l'investissement lié à la taille des conduits. Ensuite, en partant de la bouche la plus défavorisée, on égalise la perte de charge de chacune des branches parallèles, ce qui permet de déterminer le diamètre de chaque tronçon.
Dans cette méthode, on fixe dans un tronçon donné la perte de charge linéaire à 1 Pa/m. Connaissant la longueur des conduits et la longueur équivalente des accidents (les singularités), on déduit immédiatement la perte de charge totale du tronçon.
Prenons un exemple simplifié pour des conduits circulaires. Si un tronçon PE comporte 6 mètres de section droite et 4 mètres de longueur équivalente due à un coude, cela donne une longueur totale de 10 mètres. Si la perte de charge linéaire est fixée à 1 Pa/m, la perte de charge totale pour ce tronçon sera de 10 m * 1 Pa/m = 10 Pa. Dans un cas concret, la pression nécessaire au niveau de la prise d'air extérieure pourrait être de 40 Pa, et la perte de charge d'un filtre pourrait être de 45 Pa (modification de section comprise). En additionnant ces pertes et en considérant les pertes dans les gaines, on obtient la pression totale que le ventilateur doit fournir.
Pour simplifier le calcul, il est également possible de fixer soit la perte de charge linéaire, soit la vitesse dans l'entièreté du réseau de distribution. Les bouches d'extraction ou d'insufflation sont alors choisies en fonction de la pression disponible en amont. Si cette pression est trop importante, il faudra diminuer la section du conduit du tronçon ou installer un registre de réglage pour limiter le débit et la pression. Cette méthode est plus simple mais demande quand même le calcul des pressions disponibles à chaque bouche pour s'assurer qu'elles sont adéquates.
L'étanchéité des conduits d'air et des accessoires est un aspect souvent négligé mais d'une importance capitale pour l'efficacité globale du système de ventilation. Les fuites d'air dans un réseau peuvent entraîner une perte significative du débit d'air traité, une augmentation de la consommation d'énergie, une diminution du confort thermique et acoustique, et une dégradation de la qualité de l'air intérieur.
Les fuites peuvent survenir au niveau des jonctions entre les sections de gaines, des raccords, des traversées de murs, ou autour des accessoires tels que les registres, les trappes de visite, les filtres et les ventilateurs. Il est donc essentiel de s'assurer que toutes les connexions sont correctement scellées à l'aide de mastics, de bandes adhésives spécifiques ou de joints appropriés.
Les accessoires installés sur les conduits, tels que les coudes, les filtres ou les registres d'équilibrage, génèrent des perturbations aérauliques qui se traduisent par des pertes de charge supplémentaires. Ces pertes doivent être prises en compte lors du dimensionnement. Les coudes, par exemple, créent des turbulences qui augmentent la résistance au passage de l'air. La longueur équivalente d'un coude est une manière de quantifier sa perte de charge en la comparant à la perte de charge d'un tronçon droit de longueur équivalente.
Le choix du type de gaine (circulaire, carrée, rectangulaire) peut également influencer l'étanchéité et les pertes de charge. Les gaines circulaires sont généralement plus aérodynamiques et plus faciles à rendre étanches. Cependant, les gaines rectangulaires ou carrées peuvent être préférables dans certaines configurations architecturales pour optimiser l'espace.
Le calcul du diamètre d’une gaine est un processus qui requiert une attention particulière pour garantir un fonctionnement efficace et sûr du système. Pour faciliter cette tâche, des formulaires de calcul simples et précis ont été conçus. Ces outils aident à déterminer le diamètre optimal de la gaine en fonction des besoins en matière de débit d'air, de vitesse d'air et du type de gaine souhaité.
Ces calculateurs proposent souvent un choix entre gaine circulaire, carrée et rectangulaire pour répondre à diverses situations. En utilisant ces formulaires, il est possible d'évaluer facilement différentes options et de faire un choix éclairé pour son projet, en tenant compte de la relation fondamentale Qv = v x S.
Pour les professionnels, il existe des abaques, des logiciels spécialisés et des méthodes de calcul plus complexes qui permettent de modéliser l'ensemble du réseau de ventilation et d'optimiser le dimensionnement de chaque tronçon. Ces outils prennent en compte non seulement les débits et les vitesses, mais aussi les pertes de charge singulières et linéaires, les caractéristiques du ventilateur, et les contraintes acoustiques.
Une méthode de calcul avancée peut impliquer la détermination de la pression acoustique (Lp) en un point spécifique. Cela se fait en utilisant le niveau de puissance acoustique (Lw) émis par les équipements (ventilateur, bouches), la distance à laquelle on se trouve du point source, et la directivité du son. Il est même possible d'additionner deux niveaux de puissance acoustique. Par exemple, si vous ajoutez deux sons identiques, la pression effective sera doublée dans la formule précédente, illustrant l'importance de considérer la propagation du bruit.
L'objectif général du dimensionnement des conduits qui forment le réseau d'air de la ventilation est de trouver un équilibre entre plusieurs exigences : assurer le débit d'air requis, maintenir des vitesses d'air acceptables pour limiter le bruit et les pertes de charge, minimiser les pertes de charge globales du réseau pour réduire la consommation d'énergie, garantir l'étanchéité des conduits, et considérer les aspects acoustiques. En suivant une approche méthodique et en utilisant les outils appropriés, il est possible de concevoir un système de ventilation performant et adapté aux besoins spécifiques de chaque projet.
