L'installation d'un plancher chauffant représente une solution de chauffage confortable et économe en énergie. Cependant, pour en tirer le meilleur parti, il est crucial de comprendre et de maîtriser certains paramètres techniques, notamment la vitesse de circulation de l'eau, qui se traduit par le débit et la pression nécessaires pour un fonctionnement optimal. Cet article explore en détail les enjeux liés à la vitesse du chauffage par le sol hydraulique, en abordant les calculs de débit, la gestion des pertes de charge, le rôle du circulateur, et les différents facteurs influençant la performance globale du système.
Le calcul du débit d'eau pour un plancher chauffant est intrinsèquement lié à la puissance thermique que le système doit délivrer et aux déperditions de chaleur de la pièce. En l'absence de données précises sur les déperditions par pièce, une hypothèse courante consiste à considérer que le plancher devra, à un moment donné, pouvoir délivrer 100 W/m². Cette valeur de 100 W/m² est généralement admise comme la puissance maximale qu'un plancher chauffant peut délivrer tout en respectant les normes européennes en vigueur.
Le débit pour une boucle de 12 m² sera alors calculé en se basant sur cette puissance cible. Si l'on prend l'exemple d'une puissance de 100 W/m², pour une boucle de 12 m², cela représente une puissance totale de 1200 W. En considérant une chute de température du fluide (Delta T) d'environ 5°C, le débit nécessaire se calcule. La formule générale pour le débit est : Débit = Puissance / (1.1628 * Delta T), où 1.1628 est un facteur de conversion lié à la densité et à la chaleur spécifique de l'eau. Si l'on se réfère aux données fournies, on observe des calculs qui mènent à des débits de l'ordre de 3,5 litres par minute pour une boucle de 12 m² délivrant 100W/m². Ce débit est jugé admissible pour des tuyaux de diamètre 12 mm et 16 mm.
Il est important de noter que la température de l'eau a une influence sur la puissance délivrée. Plus la température de départ de l'eau est faible, plus la puissance sera faible. Les calculs de débit devront alors prendre en compte ce paramètre, et une règle de trois pourra être appliquée pour ajuster le débit en fonction de la température de départ effective.
La circulation de l'eau dans le réseau de tuyaux du plancher chauffant engendre des pertes de charge. Ces pertes sont dues aux frottements de l'eau contre les parois des tuyaux, aux coudes, aux raccords et à tout autre obstacle dans le circuit. La pompe de circulation, ou circulateur, est l'élément essentiel qui doit fournir la pression nécessaire pour surmonter ces pertes de charge et assurer un débit suffisant dans toutes les boucles.

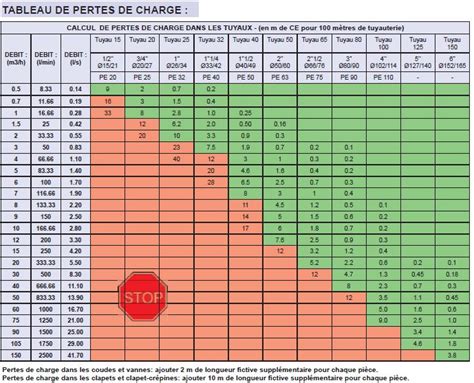

Pour du tuyau de 12 mm, il est impératif de s'assurer que la pompe peut délivrer une pression d'au moins 80 kPa (kilopascals) en perte de charge. Cette pression est l'équivalent d'environ 8 mètres de colonne d'eau. Un tableau répertoriant les pertes de charge en bars ou en mètres d'eau pour un tuyau de diamètre 16 mm en fonction du débit et de la longueur est un outil précieux pour le dimensionnement.
Le réglage des débits se fait souvent par itération. En effet, modifier le débit d'une boucle a une incidence sur le débit des autres boucles connectées au même collecteur. Le réglage final et le plus précis devra avoir lieu lors des périodes de froid intense, lorsque le système est sollicité au maximum. L'utilisation de thermostats est également fondamentale pour une régulation fine. Un débit de boucles trop faible peut non seulement compromettre le confort thermique, mais aussi potentiellement endommager le circulateur. Le by-pass, qui permet de dévier une partie du fluide, s'installe sur le collecteur, sa position exacte étant moins critique que son bon fonctionnement.
Le choix et le dimensionnement du circulateur sont des aspects critiques pour la performance d'un plancher chauffant. Dans le cas d'une installation existante ou lors de l'ajout de nouvelles zones de chauffage, la question de la capacité du circulateur actuel à alimenter l'ensemble du système se pose fréquemment. Par exemple, si un projet consiste à aménager un étage supplémentaire avec un deuxième plancher chauffant, il est légitime de se demander si le circulateur de la chaudière sera suffisant.

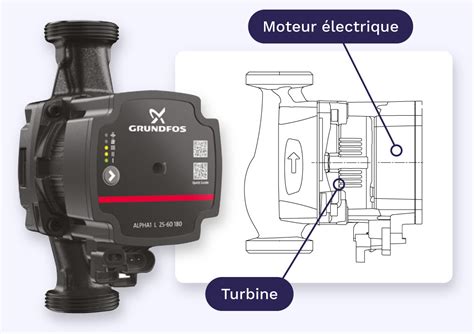

Les circulateurs anciens, souvent à trois vitesses fixes, peuvent ne plus être adaptés aux exigences des installations modernes, surtout dans le cadre de rénovations où l'isolation a été améliorée. L'amélioration de l'isolation entraîne une réduction des besoins de chauffage, mais peut aussi rendre le système moins réactif si le débit n'est pas optimal. Les circulateurs de dernière génération, dits "à variation électronique de vitesse" (VEV), sont beaucoup plus performants. Ils ajustent leur vitesse en fonction de la demande de température, ce qui permet des économies d'énergie substantielles, pouvant aller jusqu'à 90% par rapport aux anciens modèles.
Le remplacement d'un ancien circulateur par un modèle plus performant (comme les modèles Alpha 2 L de Grundfos, Priux de Salmson, ou Piccolo de Wilo) est souvent rentable, l'investissement se récupérant en quelques années d'usage moyen. Il est crucial de vérifier que le circulateur est correctement branché, idéalement sur une borne de régulation climatique plutôt que sur une prise de courant permanente, afin qu'il ne fonctionne pas inutilement en été.
L'installation d'un deuxième circulateur en série peut être envisagée si le circulateur principal montre des signes de faiblesse, notamment si le débit mesuré est trop faible (par exemple, 10 litres par minute en VMAX, alors que les spécifications du fabricant préconisent une plage plus large comme 8.9 à 17.2 litres par minute pour un modèle donné). Un technicien peut identifier un encombrement des filtres (comme le filtre tamis dans la PAC) qui, une fois nettoyé, peut significativement améliorer le débit.
Le réglage précis des débits sur chaque boucle, via les vannes du collecteur, est essentiel pour assurer une répartition homogène de la chaleur dans toutes les pièces. En l'absence de thermostats, les réglages peuvent être "gras", entraînant une surconsommation d'énergie. Le vent extérieur peut également augmenter la consommation de 5 à 10% par 10 km/h, et si les consignes de chauffage ne sont pas ajustées, cela signifie que le système fonctionne au-delà des besoins réels.
La régulation climatique, qui utilise une sonde extérieure pour ajuster la température de départ de l'eau en fonction de la température extérieure, est particulièrement adaptée aux planchers chauffants. Dans ce système, le circulateur fonctionne indépendamment de la chaudière, recirculant l'eau et ajoutant juste la quantité d'eau chaude nécessaire pour atteindre la température calculée. Il est important de s'assurer que le circulateur est correctement branché sur la régulation et non sur une alimentation permanente.
Le réglage de la "loi d'eau" (ou courbe de chauffe) sur la pompe à chaleur ou la chaudière peut également avoir un impact significatif sur la facture énergétique, de l'ordre de 10 à 20%. Il est souvent nécessaire d'adapter les réglages de la loi d'eau (pente, pied de courbe) lors d'un changement de vitesse du circulateur.

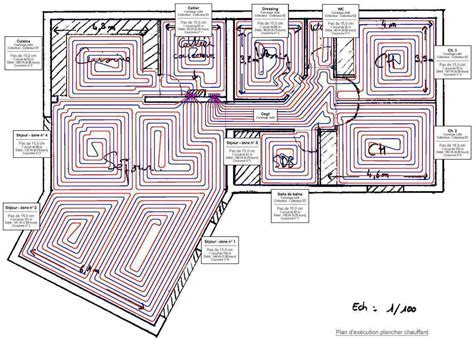

La conception et la pose d'un plancher chauffant impliquent de nombreux paramètres techniques. Le choix du pas de pose des tubes (la distance entre deux tubes consécutifs) dépend de la zone de la pièce (zone normale, zone de bordure à charge élevée, etc.) et de la résistance thermique du revêtement de sol. Les pas courants varient de 5 cm à 35 cm.
Le type de chape (traditionnelle, liquide anhydrite) a une influence sur le temps de séchage et le délai de mise en chauffe. Une chape anhydrite permet souvent une première mise en chauffe plus rapide. L'épaisseur de la dalle recouvrant les tubes est également importante : une chape de 4 cm est généralement considérée comme idéale au-dessus des tubes.
Le choix du revêtement de sol est déterminant pour la performance du plancher chauffant. Un carrelage conducteur favorise une diffusion rapide de la chaleur, tandis qu'un parquet massif isolant peut ralentir la transmission de la chaleur. Il est essentiel de tenir compte de la résistance thermique du revêtement futur lors du dimensionnement initial.
Enfin, la température de surface du sol ne doit pas dépasser 28°C dans les zones d'occupation pour garantir le confort et éviter tout risque de surchauffe. Le calcul du débit et de la puissance doit tenir compte de cette limitation.
Le plancher chauffant peut également être utilisé en mode rafraîchissant. Dans ce cas, le principe est inversé : le système absorbe la chaleur de la pièce. Il est alors crucial de veiller à ne pas descendre en dessous de la température de rosée pour éviter la condensation, qui peut endommager les matériaux et créer un inconfort. La gestion de l'humidité de l'air devient primordiale, avec des coefficients majorants le taux d'humidité retenu pour les calculs.
Le débit et la température de l'eau sont des paramètres clés pour le mode rafraîchissant. Les débits peuvent être plus importants qu'en mode chauffage, et l'écart moyen des températures (Delta T) est souvent plus faible. Le circulateur doit être capable de gérer ces variations.
La compréhension approfondie de ces différents aspects, du calcul initial à la gestion quotidienne, permet d'optimiser le fonctionnement d'un plancher chauffant, garantissant ainsi confort thermique et efficacité énergétique.
