Les variations de température dans votre système de chauffage sont une source de désagrément ? Une vanne 3 voies thermostatique pourrait bien être la solution à vos problèmes de confort thermique et de gaspillage d’énergie. Ces dispositifs, véritables chefs d’orchestre de votre circuit de chauffage, permettent de maintenir une température stable en mélangeant l’eau chaude et l’eau froide, assurant ainsi un confort optimal et des économies sur votre facture énergétique. Mais comment s’y prendre pour l’installer et la régler correctement ? Ce guide vous guidera pas à pas à travers le processus d’installation et de réglage d’une vanne 3 voies thermostatique. Que vous soyez un bricoleur averti ou un plombier amateur, vous trouverez ici toutes les informations nécessaires pour mener à bien cette opération en toute sécurité et efficacité. Nous aborderons les aspects essentiels, depuis la compréhension du fonctionnement du robinet jusqu’aux astuces d’experts pour optimiser son utilisation. Suivez ce guide pour améliorer votre système de chauffage, profiter d’un confort thermique constant et faire des économies d’énergie.
Avant de procéder à l’installation, il est crucial de comprendre le fonctionnement et les différents types de vannes 3 voies thermostatiques disponibles. Cette connaissance vous permettra de choisir le modèle le plus adapté à vos besoins et d’effectuer l’installation en toute confiance. Un bon choix et une installation correcte sont les clés d’un système de chauffage performant et économique, alors prenons le temps de nous familiariser avec cet élément essentiel.
Une vanne 3 voies est un organe de régulation hydraulique qui permet de répartir ou mélanger deux flux de fluide (généralement de l’eau), afin de maintenir une température ou un débit constant dans une installation thermique. La vanne 3 voies thermostatique est un dispositif qui permet de mélanger deux fluides, généralement de l’eau chaude et de l’eau froide, pour obtenir une température cible précise. Le cœur de son fonctionnement réside dans un bulbe thermostatique, sensible aux variations de température. Ce bulbe, rempli d’un liquide expansible, agit sur un clapet interne grâce à un ressort. Lorsque la température du fluide dépasse la température de consigne, le liquide se dilate, poussant le clapet et ajustant le débit d’eau chaude ou froide. Ce mécanisme permet de maintenir une température constante, évitant ainsi les variations désagréables et améliorant l’efficacité du système de chauffage.
Le réglage de la température cible est une étape cruciale. La plupart des vannes thermostatiques sont équipées d’un bouton de réglage qui permet de sélectionner la température désirée. Une fois cette température définie, la vanne ajustera automatiquement le mélange des fluides pour la maintenir stable. C’est un investissement rentable pour améliorer votre confort. Généralement, la sonde de température (ou bulbe thermostatique) est logée dans la poignée de la vanne. Des repères de consigne sont repris sur la poignée de la vanne (*, 1, 2, 3, 4, 5). La position du clapet de réglage est déterminée par l’équilibre entre la poche de gaz et le ressort de rappel : lorsque la température mesurée est inférieure au point de consigne, le bulbe thermostatique se contracte, le ressort entraîne une ouverture du clapet de réglage et le débit est augmenté dans le radiateur.
Dans un local inoccupé, la consigne des vannes thermostatiques a été réglée sur *. À l’arrivée des occupants, le chauffage ne sera pas relancé plus rapidement si l’on met la consigne sur 5 que sur 3. En effet, dans les deux cas, le bulbe thermostatique mesure un écart de température important entre sa consigne et la température ambiante et le clapet de réglage de la vanne est ouvert en grand. Dans un local occupé, l’expérience des occupants montre que la bonne température est atteinte avec une consigne de 3. Un jour, la température intérieure est insuffisante. Dans ce cas, cette dernière ne sera par améliorée si la consigne est mise sur 4. En effet, s’il fait trop froid alors que la consigne n’a pas été modifiée, la vanne est déjà ouverte en grand et le débit dans le radiateur est déjà maximal. Le coupable n’est donc pas la vanne mais plutôt la régulation centrale qui, par exemple, envoie de l’eau trop froide. Mettre la vanne sur 4 n’augmentera pas le débit du radiateur. Le raisonnement inverse est aussi valable : si, subitement, il fait trop chaud (par exemple, à cause de l’ensoleillement), mettre la vanne sur 1 ne changera rien puisque le clapet de la vanne est en principe déjà fermé. Une vanne thermostatique n’est pas un interrupteur. La consigne d’une vanne doit être réglée à la température de consigne voulue par les occupants. Tout dépend de la capacité de la vanne à mesurer de façon fidèle la température ambiante du local. De plus, assurer 20°C en hiver demande le passage de plus d’eau chaude qu’assurer 20°C en mi-saison. C’est ainsi que 20°C de température ambiante correspondra à une consigne de 3 pour une vanne, à une consigne de 2,5 pour une autre, à une consigne de 3,5 pour une troisième. Les vannes thermostatiques doivent mesurer une température la plus représentative de la température réelle du local. La tête de la vanne, comprenant l’élément thermostatique, ne doit pas être échauffée par le corps de chauffe.
Une vanne 3 voies est un organe de régulation hydraulique qui permet de répartir ou mélanger deux flux de fluide (généralement de l’eau), afin de maintenir une température ou un débit constant dans une installation thermique. Elle est souvent motorisée ou actionnée par un servomoteur, pilotée par une régulation. Les vannes motorisées 2 ou 3 voies représentent une solution technique performante pour assurer une régulation précise des batteries dans les centrales de traitement d’air, les ventilo-convecteurs et les aérothermes. Les vannes 3 voies motorisées sont particulièrement adaptées aux installations nécessitant une régulation fine de la température ou du débit sur un émetteur thermique (radiateur, batterie chaude ou froide).
Il existe différents types de vannes 3 voies thermostatiques, chacun adapté à des besoins spécifiques. Le choix du modèle dépendra du type de commande, du type de raccordement et du sens du flux. Comprendre ces distinctions vous aidera à choisir la vanne idéale pour votre installation de chauffage.
En termes de raccordement, on trouve :

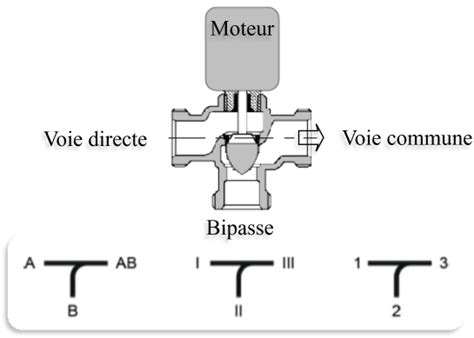

Concernant la fonction, les vannes 3 voies se divisent en deux catégories principales :

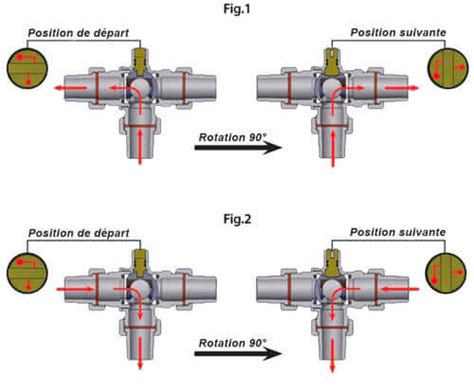

Pour visualiser les différents types de vannes, imaginez une vanne de mélange comme un « Y » inversé. Une vanne de dérivation, quant à elle, agit comme un aiguillage. Ces analogies simples peuvent vous aider à mieux comprendre le rôle de chaque type de vanne dans votre installation.
Le choix de la vanne 3 voies thermostatique est crucial pour garantir un fonctionnement optimal. Plusieurs critères doivent être pris en compte : le débit requis, la plage de température, le type de fluide, le type de raccordement et la pression maximale de service. Un choix éclairé vous permettra d’éviter les problèmes de performance et de prolonger la durée de vie du dispositif.
Conseils pour le choix :
La préparation est une étape cruciale pour garantir la sécurité et la réussite de votre projet d’installation vanne thermostatique facile. Il est essentiel de respecter les consignes de sécurité, de rassembler les outils nécessaires et de vérifier le contenu de l’emballage. Une bonne préparation vous évitera les mauvaises surprises et vous permettra de travailler efficacement.
La sécurité doit être votre priorité lors de l’installation. Le non-respect des consignes de sécurité peut entraîner des blessures.
Avoir les bons outils à portée de main est essentiel pour une installation rapide et efficace. Rassemblez tous les outils nécessaires avant de commencer à travailler.
Investir dans des outils de qualité peut vous faire gagner du temps et de l’argent à long terme.
Avant de commencer, il est important de vérifier le contenu de l’emballage pour s’assurer que toutes les pièces sont présentes et en bon état. Cela vous évitera de vous retrouver bloqué en cours d’installation. Vérifiez également que la vanne correspond au modèle que vous avez commandé.
La préparation des tuyaux est une étape essentielle pour garantir une installation étanche et durable. Des tuyaux propres et correctement préparés assureront une connexion solide et éviteront les fuites.
Maintenant que vous avez préparé les outils et les tuyaux, il est temps de passer à l’installation proprement dite. Suivez attentivement les instructions pour garantir une installation correcte et sûre. N’hésitez pas à consulter la notice d’instruction de votre vanne pour des informations spécifiques. Ce guide s’applique à tous les types de vannes 3 voies thermostatiques.
Le sens du flux est crucial. Une vanne installée à l’envers ne fonctionnera pas correctement et peut même endommager votre système de chauffage. Vérifiez le sens du flux avant de raccorder la vanne.
Le raccordement fileté est le plus courant et le plus facile à réaliser. Serrer le raccord fermement, mais sans excès. Généralement, 3 à 4 tours de filasse suffisent pour assurer une bonne étanchéité. Le raccordement à braser est plus durable, mais nécessite des compétences en soudure. Appliquer la brasure. Laisser refroidir. Important : Si vous n’avez pas d’expérience en soudure, il est préférable de faire appel à un professionnel. Le raccordement à compression est facile à installer sans soudure. Serrer l’écrou. Le serrage de l’écrou doit être ferme, mais sans excès.
Une fois la vanne installée, il est temps de régler la température et de mettre le système en service.
Pour optimiser le confort thermique, il est important de tester la température à différents moments de la journée et d’ajuster le réglage en conséquence.
La programmation de la température vous permet de personnaliser le chauffage.
Même avec une installation correcte, des problèmes peuvent survenir. Une maintenance régulière est essentielle pour prolonger la durée de vie de votre vanne 3 voies thermostatique et garantir son bon fonctionnement.
Scénario 1 : La vanne est bloquée. La cause peut être une accumulation de débris ou de tartre. La solution est de démonter la vanne, de nettoyer les composants avec un détartrant doux et de remonter l’ensemble. Si le problème persiste, le remplacement de la vanne peut être nécessaire.
Scénario 2 : La température de l’eau est instable. Plusieurs facteurs peuvent être en cause : un réglage incorrect, une pression d’eau trop faible ou une accumulation de tartre. La première étape consiste à vérifier le réglage de la vanne. Si cela ne résout pas le problème, vérifiez la pression d’eau. Si la pression est faible, contactez un plombier. Enfin, si vous suspectez une accumulation de tartre, nettoyez la vanne avec un détartrant doux.
Scénario 3 : Une fuite est détectée au niveau des raccords. Dans ce cas, vérifiez le serrage des raccords. S’ils sont correctement serrés, remplacez les joints. Si le problème persiste, le filetage du raccord peut être endommagé et nécessiter un remplacement.
Une vanne 3 voies thermostatique a une durée de vie limitée. Il est important de remplacer la vanne lorsqu’elle présente des signes d’usure, de corrosion ou de dysfonctionnement persistant. Les vannes de bonne qualité ont une durée de vie comprise entre 10 et 15 ans. Une maintenance régulière peut prolonger cette durée de vie.
La vanne 3 voies trouve son utilité dans diverses applications spécifiques, permettant d'optimiser le confort et l'efficacité énergétique.

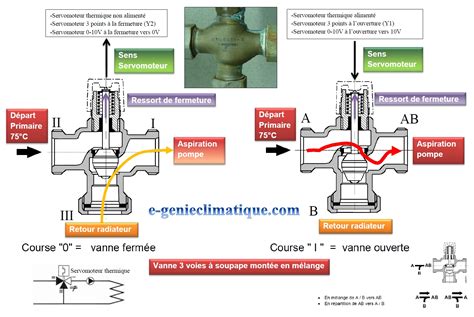

Dans une installation de chauffage central, l’eau chauffée par la chaudière est dirigée vers les radiateurs, le plancher chauffant ou les aérothermes puis revient refroidie dans la chaudière pour être réchauffée à nouveau. Le principe de la vanne trois voies est de mélanger à l’eau de départ, une certaine quantité d’eau de retour. Cette eau de départ sera refroidie, et elle le sera d’autant plus que l’on mélangera une plus grande quantité d’eau de retour dans l’eau de départ. La vanne 3 voies est utilisée dans la régulation du chauffage central ou pour abaisser la température de l’eau de départ dans le cas d’un plancher chauffant.

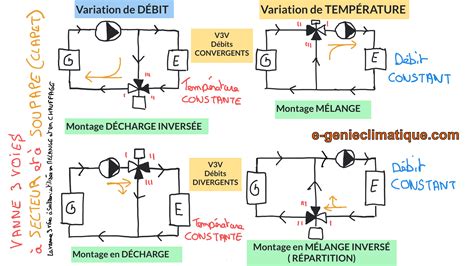

Le montage en mélange est principalement utilisé dans les circuits de chauffage par radiateurs ou planchers chauffants. Ce circuit est toujours alimenté à débit constant mais la température de l’eau est variable. La puissance thermique est réglée en jouant sur la température, le débit restant constant.
Pour assurer le mélange, l’eau de retour est donc mélangée à l’eau de départ par une tuyauterie (by-pass) mais ce mélange doit pouvoir être dosé en fonction des besoins.
Le montage en décharge est privilégié dans les systèmes de climatisation et est utilisé dans les circuits de régulation individualisée, de type circuit aérotherme ou échangeur de ballon d’eau chaude. Dans cette application, la vanne trois voies est souvent placée sur le retour. Le circuit aérotherme ou émetteur est à débit variable, température constante. La puissance thermique est réglée en jouant sur le débit, la température d’arrivée étant constante.
Le montage en décharge est inadapté pour un système de chauffage classique mais il est intéressant pour régler la puissance d’un seul appareil, comme les aérothermes ou les ballons d’eau sanitaire.
Les vannes 4 voies ont une fonction de base similaire à la vanne 3 voies montée en mélange. Elles permettent de moduler la température de départ (T1) en mélangeant l'eau de retour avec l'eau chaude de la chaudière. La différence principale réside dans leur capacité à réchauffer l'eau de retour avant qu'elle n'atteigne la chaudière.
En effet, les chaudières, particulièrement celles en acier, peuvent être endommagées par la condensation d'eau et d'acide produite par la combustion lorsque la température de retour est inférieure à 50°C. La vanne 4 voies permet d'éviter ce phénomène en réchauffant le retour chaudière, ce qui est vivement recommandé pour les circuits avec chaudières acier.
Cependant, le système imposé par la vanne 4 voies, nécessitant souvent un circulateur de recyclage supplémentaire, ainsi que le coût et la complexité accrus, expliquent pourquoi la vanne 3 voies est largement préférée dans la majorité des installations modernes, notamment avec les chaudières en fonte ou les chaudières basse et très basse température dont les corps de chauffe sont en inox. Le réglage de la vanne 4 voies sur différentes positions permet de contrôler le rapport entre le débit de départ et le débit de retour, ajustant ainsi la température du fluide circulant dans la chaudière pour prévenir le point de rosée acide.
En résumé, bien que la vanne 4 voies offre une protection accrue pour certains types de chaudières, la simplicité, le coût et la polyvalence de la vanne 3 voies en font le choix prédominant pour la plupart des applications de chauffage résidentiel.
La vanne thermostatique 3 voies est un élément des installations de chauffage qui permet de mélanger avec précision deux flux d'eau de températures différentes. Grâce à l'utilisation d'un thermostat, la vanne régule automatiquement les proportions d'eau chaude et froide pour maintenir une température de sortie constante. La vanne 3 voies thermostatique est essentielle dans les systèmes où le maintien d'une température stable est crucial pour le confort et la sécurité des utilisateurs. Ce type de vanne garantit non seulement un confort optimal, mais permet également des économies d'énergie en éliminant les variations brusques de température. Les vannes thermostatiques 3 voies préviennent également le risque de brûlures dans les systèmes ECS. La conception d'une vanne mélangeuse thermostatique 3 voies repose sur trois raccords : l'un pour l'arrivée d'eau froide, l'autre pour l'arrivée d'eau chaude, et le troisième pour la sortie d'eau mélangée. Le thermostat dans une vanne mélangeuse 3 voies joue un rôle clé dans le maintien d'une température stable de l'eau mélangée. Grâce à cela, la vanne ajuste précisément le débit d'eau froide et chaude pour garantir une température constante à la sortie. La vanne mélangeuse thermostatique pour chauffage joue un rôle clé dans les installations de chauffage, en maintenant une température appropriée de l'eau alimentant les systèmes de chauffage. Sa fonction principale est de réguler les proportions entre l'eau chaude et l'eau froide, ce qui permet de stabiliser la température de l'eau circulant dans le circuit. Dans les installations de chauffage central, les vannes mélangeuses contribuent à maintenir une température constante du fluide caloporteur, ce qui réduit la consommation d'énergie et améliore le confort thermique des bâtiments. Les vannes mélangeuses thermostatiques jouent un rôle clé dans la protection contre les brûlures dans les installations d’eau chaude sanitaire (ECS). Dans les cas où il est nécessaire de chauffer l’eau dans le réservoir au-delà de 60°C pour éliminer les bactéries Legionella, la vanne mélangeuse thermostatique pour chauffage joue également un rôle important. Malgré la haute température dans le réservoir, elle abaisse la température de l’eau distribuée aux robinets, assurant ainsi la sécurité des utilisateurs. La vanne mélangeuse thermostatique trois voies est un élément clé des installations de chauffage par le sol. Sa fonction principale est de contrôler la température de l’eau fournie au système, assurant une répartition adéquate de la chaleur dans toute la pièce. La vanne mélangeuse trois voies thermostatique prévient les situations où une température trop élevée pourrait endommager l’installation de chauffage par le sol ou en réduire l’efficacité.
