La vanne 4 voies, également appelée vanne d'inversion de cycle, est un composant essentiel dans les systèmes de pompes à chaleur. Son rôle est de permettre l'inversion du sens de circulation du fluide frigorigène, passant ainsi du mode chauffage au mode climatisation, ou inversement. Comprendre son fonctionnement, son installation et savoir diagnostiquer d'éventuels dysfonctionnements est primordial pour assurer l'efficacité et la longévité de votre système de pompe à chaleur.
Au cœur de la vanne 4 voies se trouve un mécanisme permettant de rediriger le flux du réfrigérant. Elle est généralement composée d'une vanne principale et d'une vanne pilote. La vanne pilote, actionnée électriquement par une bobine, contrôle le mouvement d'un tiroir coulissant dans la vanne principale. Ce mouvement du tiroir inverse les connexions des tuyauteries, modifiant ainsi le cycle de fonctionnement de la pompe à chaleur.
Lorsque la bobine de la vanne pilote est alimentée, elle libère le fluide via de petits capillaires, permettant au tiroir de la vanne principale de coulisser. Ce mouvement obture certaines liaisons et en ouvre d'autres, dirigeant le réfrigérant dans le sens désiré. Une différence de pression d'au moins 1 bar entre la basse et la haute pression est généralement nécessaire pour que le tiroir puisse se déplacer efficacement.
Dans une pompe à chaleur, la vanne 4 voies joue un rôle clé dans le changement de fonction. En mode chauffage, elle dirige le fluide chaud vers l'unité intérieure pour réchauffer l'espace, tandis qu'en mode climatisation, elle l'envoie vers l'unité extérieure pour dissiper la chaleur. Ce changement de direction est rendu possible par la conception spécifique de la vanne qui permet de "croiser" les circuits.

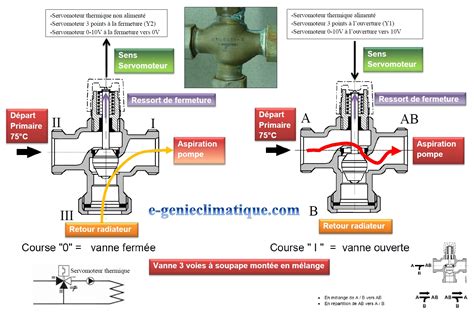

Il est important de noter que la vanne 4 voies est distincte de la vanne 3 voies, bien que toutes deux soient utilisées pour la régulation de flux. La vanne 3 voies est principalement conçue pour mélanger des flux d'eau, tandis que la vanne 4 voies est spécifiquement dédiée à l'inversion du cycle frigorifique des pompes à chaleur.
Les pompes à chaleur modernes, qu'elles soient air-air, air-eau ou géothermiques, s'appuient sur la vanne 4 voies pour offrir une solution de chauffage et de climatisation polyvalente. Son intégration permet une gestion fluide des températures intérieures tout au long de l'année.
En mode chauffage, la vanne 4 voies dirige le fluide frigorigène chaud de l'unité extérieure vers l'unité intérieure. Ce fluide cède sa chaleur à l'air ambiant, réchauffant ainsi l'espace. Le réfrigérant, refroidi, retourne ensuite vers l'unité extérieure pour recommencer le cycle.
En mode climatisation, la vanne 4 voies inverse le flux. Le fluide frigorigène absorbe la chaleur de l'air intérieur, la transportant vers l'unité extérieure où elle est dissipée. L'air refroidi est ensuite diffusé dans l'espace, abaissant la température ambiante.

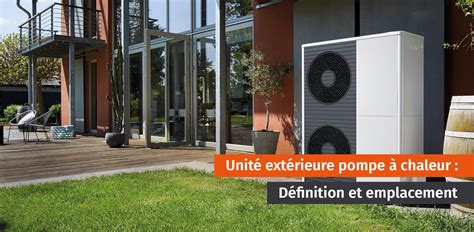

Un avantage significatif de la vanne 4 voies dans les pompes à chaleur est sa capacité à gérer le dégivrage de l'unité extérieure. Lorsque les températures extérieures sont basses (inférieures à 5°C), l'humidité de l'air peut geler sur les ailettes de l'unité extérieure, réduisant son efficacité. La vanne 4 voies peut inverser brièvement le cycle, dirigeant le fluide chaud vers l'unité extérieure pour faire fondre la glace. Ce processus, appelé "cycle de dégivrage", est crucial pour le bon fonctionnement de la pompe à chaleur par temps froid.
L'installation correcte d'une vanne 4 voies est essentielle pour garantir la performance et la sécurité du système de pompe à chaleur. Bien que l'installation puisse être complexe et nécessite souvent l'intervention d'un professionnel qualifié, voici les principes généraux à considérer :
L'installation d'une vanne 4 voies ne se limite pas à son raccordement physique. Elle implique également la configuration des paramètres de contrôle de la pompe à chaleur pour qu'elle reconnaisse et utilise correctement la fonction d'inversion de cycle.
Comme toute pièce mécanique, la vanne 4 voies peut présenter des dysfonctionnements. Identifier la cause d'un problème peut sembler complexe, mais une approche méthodique permet souvent de cerner la panne.
Vérification Électrique :
Diagnostic Mécanique :

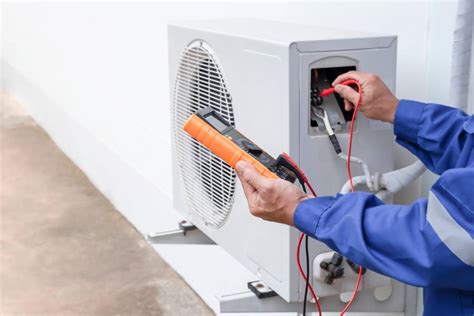

Diagnostic Thermique (avec un thermomètre à contact) :
Dans de nombreux cas, le remplacement de la bobine peut résoudre le problème. Si le corps de la vanne est endommagé ou si le tiroir est fortement usé, le remplacement complet de la vanne 4 voies peut être nécessaire.
Bien que la vanne 4 voies soit intrinsèquement liée aux pompes à chaleur pour son rôle d'inversion de cycle, le concept de vannes à quatre voies s'étend à d'autres applications industrielles, notamment dans les systèmes hydrauliques et pneumatiques.
Dans ces contextes, une vanne 4 voies est conçue pour contrôler le mouvement d'actionneurs (vérins, moteurs) en permettant l'alimentation de deux orifices de travail (A et B) et le retour d'huile ou d'air vers un orifice de retour (T). Elle est pilotée par différents types d'actionneurs :
Ces vannes 4 voies industrielles sont choisies en fonction de nombreux facteurs, notamment le type de fluide (eau, air, huile, produits chimiques), les pressions et températures nominales, et les matériaux de construction (laiton, acier inoxydable, fonte) pour assurer la compatibilité et la durabilité.
Cependant, il est crucial de ne pas confondre ces vannes industrielles avec la vanne 4 voies spécifique aux pompes à chaleur. La fonction de la vanne 4 voies d'une pompe à chaleur est unique et dédiée à la gestion du cycle frigorifique.
La durée de vie d'une vanne 4 voies dépend de sa qualité de fabrication, des conditions d'utilisation (fréquence des changements de mode, qualité du réfrigérant) et de la maintenance préventive. Un entretien régulier du système de pompe à chaleur, incluant la vérification de la vanne 4 voies, peut prévenir les dysfonctionnements coûteux.
Les interventions sur le circuit frigorifique, comme la recharge de gaz, doivent être effectuées par des professionnels habilités. Ces interventions demandent du temps et de la précision, notamment pour le respect des quantités de gaz et les tests d'étanchéité.
En résumé, la vanne 4 voies est un composant sophistiqué mais essentiel au bon fonctionnement des pompes à chaleur modernes. Sa compréhension, son installation rigoureuse et un diagnostic attentif en cas de problème garantissent un confort thermique optimal tout au long de l'année.
