L'exploitation de la chaleur du sous-sol par le biais de sondes géothermiques représente une solution de chauffage et de refroidissement de plus en plus prisée pour son efficacité énergétique et son impact environnemental réduit. Cependant, la performance et la durabilité de ces systèmes dépendent intrinsèquement de plusieurs facteurs techniques, parmi lesquels la résistance thermique des sondes géothermiques occupe une place prépondérante. Comprendre cette valeur et les éléments qui l'influencent est essentiel pour optimiser le dimensionnement, l'installation et le rendement global d'une installation géothermique.

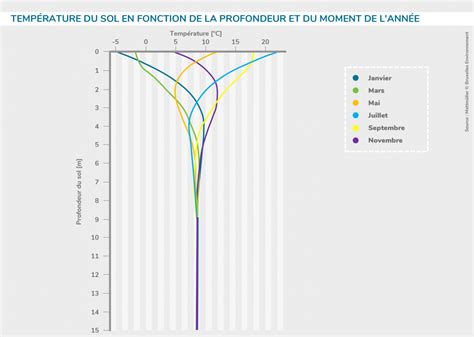

La géothermie sur sonde exploite la température relativement constante du sous-sol, qui se stabilise autour de 10 à 14 °C en Europe occidentale dès une profondeur d'une dizaine de mètres, et ce, indépendamment des variations saisonnières. Cette constance thermique est le pilier de l'efficacité des pompes à chaleur géothermiques, qui affichent des coefficients de performance (COP) supérieurs à ceux des systèmes aérothermiques, souvent de l'ordre de 4 et plus, voire de 5 à 7 pour les systèmes les plus performants. Le principe repose sur la circulation d'un fluide caloporteur (généralement de l'eau glycolée) en circuit fermé dans des sondes géothermiques, permettant de puiser ou de restituer des calories au sous-sol.
Il existe principalement deux types d'installations : les systèmes horizontaux et les systèmes verticaux. Les capteurs géothermiques horizontaux sont généralement enterrés entre 0,60 m et 1,50 m de profondeur. Un tube géothermique horizontal lisse en PEHD peut exploiter efficacement la chaleur du sol dès 80 cm de profondeur, une valeur courante se situant aux alentours de 0,80 m. La profondeur requise varie en fonction du climat local et de la nature du sol. Sous un climat tempéré, 0,60 m peut suffire pour éviter le gel, tandis que dans les régions plus froides ou sur des terrains argileux, une profondeur de 1,20 m à 1,50 m est recommandée pour stabiliser la température du sol et ainsi augmenter le rendement. La surface nécessaire pour les capteurs horizontaux est généralement estimée entre 1,5 et 2 fois la surface habitable à chauffer.

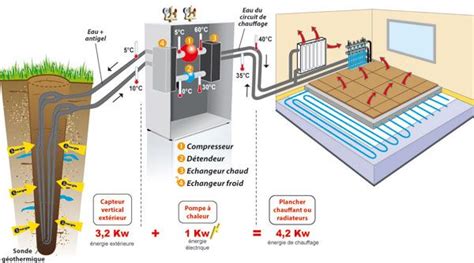

Les sondes géothermiques verticales, quant à elles, sont insérées dans des forages profonds, variant typiquement entre 50 et 200 mètres. À partir de 100 mètres de profondeur, la température du sol se stabilise autour de 12 °C en France, avec des variations saisonnières très limitées (±1 °C). Le rendement moyen se situe généralement entre 15 et 30 W par mètre foré. Pour un logement standard, une profondeur de 80 à 150 mètres est souvent considérée comme la plage standard, offrant un bon compromis entre investissement et performance. Une maison de 120 m² peut souvent se contenter d'un seul forage de 100 mètres, tandis qu'un logement de 150 m² nécessitant environ 12 kW pourrait tirer avantage de deux forages de 80 à 100 mètres chacun.
La résistance thermique d'une sonde géothermique, souvent désignée par le symbole Rb, représente la capacité de la sonde à s'opposer au transfert de chaleur entre le fluide caloporteur circulant à l'intérieur et le sol environnant. Une résistance thermique faible est synonyme d'un bon transfert de chaleur, ce qui se traduit par un rendement accru du système. Inversement, une résistance thermique élevée entrave l'échange thermique, obligeant la pompe à chaleur à consommer plus d'énergie pour atteindre la température désirée.
Plusieurs facteurs influencent directement la résistance thermique des sondes géothermiques :
Pour dimensionner correctement une installation géothermique et optimiser la résistance thermique des sondes, une étude de sol préalable est indispensable. Cette étude géologique permet d'évaluer la conductivité thermique du sol (λ) et la faisabilité des forages. La nature du sol (sédiments, calcaire, grès, terre argileuse, humide, etc.) a une influence directe sur la capacité d'extraction de chaleur spécifique en Watt/ml. Des sols à forte conductivité thermique permettent de réduire le nombre de sondes nécessaires.
Le Test de Réponse Thermique (TRT) est une étape encore plus approfondie, particulièrement recommandée pour les installations de moyenne et grande puissance (>30 kW), voire exigée par certaines réglementations régionales. Il consiste à réaliser un forage pilote et à le soumettre à une sollicitation thermique contrôlée. Ce test permet de mesurer précisément la température initiale du terrain (Ti), la conductivité thermique du terrain (λ) et la résistance thermique de la sonde (Rb). Il fournit des informations cruciales pour un dimensionnement optimal d'un champ de sondes géothermiques et peut mettre en évidence des caractéristiques particulières du sol, comme une circulation d'eau souterraine, ou une éventuelle déviation du forage. Les normes SIA384/6 (2021) et VDI 4640-P5 définissent les protocoles pour la réalisation de ces tests, incluant la durée et la puissance de chauffage nécessaires.
Le nombre de sondes géothermiques dépend directement de la puissance totale requise pour le bâtiment, de l'isolation de ce dernier et de la conductivité du terrain. Un dimensionnement précis évite le sur-dimensionnement, qui peut entraîner des performances moindres, et le sous-dimensionnement, qui ne couvrira pas les besoins énergétiques. Contrairement aux énergies fossiles, les systèmes géothermiques ne fonctionnent pas de manière optimale lorsqu'ils sont sur-dimensionnés.
Il est également impératif de respecter un espacement adéquat entre les différentes sondes ou boucles de tubes. Pour les sondes verticales, cette distance doit être maintenue entre 1,5 et 2 mètres pour éviter les interférences thermiques et permettre la régénération naturelle du sous-sol. Pour les champs de sondes horizontales, un espacement d'au moins 0,50 m entre les différentes boucles est recommandé. Dans le cas des systèmes géothermiques compacts utilisant des corbeilles terra spiral, un espacement minimal de 4 mètres entre chaque unité est nécessaire.
L'installation de sondes géothermiques verticales, en particulier, nécessite de s'adresser aux autorités compétentes avant toute mise en œuvre. En France, il s'agit de la Direction Régionale de l'Industrie, de la Recherche et de l'Environnement (D.R.I.R.E.) ou de la préfecture du département. En Wallonie, un permis de forage est nécessaire, et des informations détaillées sont disponibles sur le portail Énergie de la Région Wallonne. À Bruxelles, des normes spécifiques en matière de protection des nappes phréatiques et d'impact environnemental doivent être respectées, et l'outil BrugeoTool peut aider à préparer les dossiers en fournissant des informations géologiques et hydrologiques.
Le remblaiement des tranchées pour les systèmes horizontaux se fait par couches successives, compactées modérément. Pour une installation sécurisée, il est conseillé de maintenir une distance d'au moins 2 mètres par rapport aux limites de propriété, aux réseaux souterrains existants et aux emplacements de futures fondations.
La géothermie évolue constamment. L'intégration systématique du monitoring énergétique par capteurs IoT depuis 2014 permet une optimisation continue des installations. La régulation prédictive par intelligence artificielle et la maintenance prédictive transforment les systèmes géothermiques en solutions autonomes. Le couplage avec le solaire thermique ou photovoltaïque, l'intégration de batteries de stockage et la participation à des communautés d'énergie ou des réseaux de chaleur intelligents sont des pratiques de plus en plus courantes, positionnant la géothermie comme une technologie clé de la transition énergétique.
En conclusion, la valeur de la résistance thermique des sondes géothermiques est un indicateur fondamental de la performance d'un système. Une compréhension approfondie des facteurs qui l'influencent, associée à une étude de sol rigoureuse et, si nécessaire, à un test de réponse thermique, permet de garantir une installation durable, efficace et économiquement avantageuse, contribuant ainsi à un avenir énergétique plus respectueux de l'environnement.
