La vanne trois voies, un composant d'une importance capitale dans une multitude de systèmes hydrauliques, de chauffage et de climatisation, joue un rôle crucial dans la gestion du flux de fluides. Sa fonction primordiale est d'orchestrer le mouvement d'un fluide, qu'il s'agisse d'eau, d'huile ou de gaz, entre trois points de connexion distincts. Selon sa conception, une vanne trois voies peut soit fusionner deux flux distincts en un seul, opérant alors comme un mélangeur, soit, à l'inverse, scinder un flux unique en deux courants séparés, agissant ainsi comme un distributeur.
Ces dispositifs sont omniprésents dans les installations où une régulation minutieuse de la température, de la pression ou du débit du fluide est impérative. Leur ingéniosité architecturale leur confère la capacité de gérer avec fluidité et efficacité les déplacements des liquides ou des gaz au sein de systèmes souvent complexes, optimisant ainsi les performances globales de l'installation. Les vannes trois voies font partie intégrante de l'équipement de plus grands appareils utilisés dans les systèmes de chauffage, y compris ceux destinés au confort thermique des habitations individuelles. Elles trouvent ainsi une large palette d'applications, tant dans divers secteurs industriels que dans les installations de chauffage central résidentiel. Leur mission principale consiste à réguler la direction du flux de fluide, permettant ainsi un contrôle précis des processus hydrauliques ou thermiques.
Le raccordement d'une vanne trois voies offre une gestion efficace de la séparation ou du mélange des flux, un aspect particulièrement critique dans les systèmes de chauffage. Par exemple, la combinaison d'eau chaude et froide pour atteindre une température ambiante désirée dans différentes zones d'un bâtiment est rendue possible grâce à cette fonctionnalité. L'installation d'une vanne trois voies dans un système de chauffage central contribue significativement à l'optimisation de son fonctionnement, se traduisant par des économies d'énergie substantielles et une amélioration générale de l'efficacité opérationnelle des bâtiments résidentiels.
Dans le domaine de la climatisation, les vannes trois voies jouent un rôle essentiel dans l'ajustement précis de la température et du débit d'air, améliorant ainsi le confort des occupants. C'est la raison pour laquelle elles sont fréquemment intégrées dans les installations modernes, où l'automatisation et la flexibilité sont des exigences primordiales.
Il est absolument fondamental qu'un réglage correct de la vanne trois voies soit effectué pour garantir le bon fonctionnement de l'ensemble de l'installation. Ce réglage assure non seulement la circulation adéquate du fluide, mais minimise également les risques de dommages et de pannes potentielles du système. Par conséquent, que ce soit dans des contextes industriels ou domestiques, l'utilisation et la configuration judicieuses de la vanne trois voies revêtent une importance capitale.

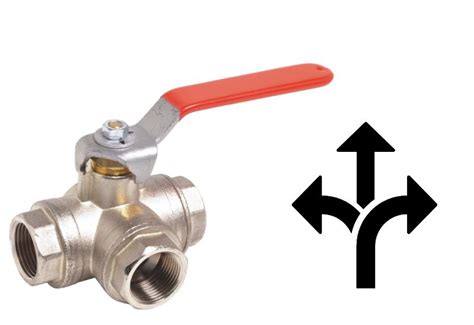

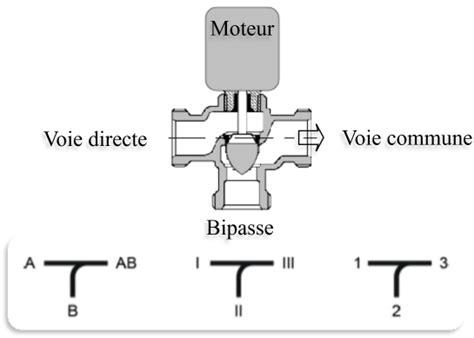

En termes de construction, le schéma d'une vanne trois voies s'articule autour de trois ports principaux qui dirigent le flux du fluide dans différentes directions. L'élément central de sa conception réside dans le mécanisme interne qui régule le passage du fluide entre ces ports, permettant ainsi une maîtrise précise de la direction et du volume du flux. Extérieurement, la vanne est équipée de trois raccords, lesquels peuvent présenter des diamètres variés.
La conception d'une vanne trois voies de type mélangeur est généralement plus élaborée. Elle est spécifiquement conçue pour combiner efficacement deux flux de fluide distincts afin d'atteindre une température uniforme ou d'autres paramètres souhaités. Ces vannes intègrent des canaux internes spécialisés et des buses qui facilitent un mélange homogène des fluides. Dans le cas des vannes de répartition, le schéma de construction est légèrement simplifié, mais il doit néanmoins permettre un contrôle précis du flux pour assurer un fonctionnement fiable dans une variété de conditions opérationnelles.
Globalement, la conception (le schéma) d'une vanne trois voies est pensée pour offrir durabilité et fiabilité, des qualités indispensables compte tenu de leur intégration dans des systèmes critiques tels que les installations de chauffage, de climatisation ou les processus industriels.
Le fonctionnement d'une vanne trois voies repose sur le contrôle du flux du fluide circulant entre ses trois ports. En fonction de la position de son élément de commande interne, le fluide peut être dirigé vers l'une des deux sorties disponibles, ou être mélangé selon des proportions spécifiques.
Que se passe-t-il à l'intérieur de la vanne trois voies ? Le fonctionnement de cet appareil est régi par la rotation d'une tige ou d'une bille, qui modifie le parcours emprunté par le fluide. Lorsque la tige se trouve dans une position déterminée, le fluide s'écoule par la première sortie ; dans une autre position, le flux est réorienté vers la seconde sortie. Dans le cas d'une vanne mélangeuse, le mouvement de la tige permet de combiner deux flux de fluide en un seul, offrant ainsi une régulation précise de la température ou de la pression. Le fonctionnement de la vanne trois voies est donc d'une importance capitale dans les systèmes qui requièrent un changement dynamique de la direction du flux ou le mélange de fluides.
L'installation d'une vanne trois voies exige le respect de plusieurs étapes clés pour garantir son bon fonctionnement. Comment raccorder une vanne trois voies ? Voici un guide général :
Le contrôle d'une vanne trois voies peut être réalisé de diverses manières, en fonction des spécificités de l'installation. Dans les systèmes les plus simples, un contrôle manuel est souvent suffisant, actionné par un levier ou un bouton. Cependant, dans les systèmes modernes, l'utilisation d'une vanne trois voies électronique gagne du terrain, offrant une précision de contrôle accrue.
Une vanne trois voies électronique est généralement équipée d'un actionneur électrique qui ajuste automatiquement la position de la tige de la vanne en réponse à des signaux de commande provenant d'un système de régulation.
Pour qu'une vanne trois voies fonctionne de manière optimale, son réglage précis est essentiel, particulièrement dans le contexte des installations de chauffage central. Dans une vanne trois voies, la régulation de la température s'effectue en ajustant minutieusement la position de la tige, ce qui permet de contrôler la proportion de mélange entre l'eau chaude et l'eau froide.
Le réglage de la vanne trois voies doit impérativement être adapté aux caractéristiques spécifiques de l'installation. Dans un système de chauffage central équipé d'une vanne trois voies, il est crucial de régler la vanne de manière à maintenir une température stable et optimale dans l'ensemble du réseau de diffusion de chaleur.
La vanne trois voies avec thermostat, également connue sous le nom de vanne trois voies thermostatique, représente un type de vanne spécialisé qui régule automatiquement la température du fluide (par exemple, de l'eau) au sein du système. Grâce à un thermostat intégré, la vanne trois voies thermostatique contrôle avec une grande précision le mélange d'eau chaude et d'eau froide, permettant ainsi de maintenir une température constante et prédéfinie dans l'installation.
Ce type de vanne est couramment employé dans les systèmes de chauffage central et les installations d'eau chaude sanitaire. Son avantage majeur réside dans l'automatisation du processus de régulation de la température, ce qui se traduit par un confort d'utilisation accru et une meilleure efficacité énergétique du système.
En pratique, la vanne trois voies thermostatique élimine le besoin de réglages manuels fréquents, favorisant un fonctionnement stable et sécurisé de l'installation et minimisant les risques de surchauffe ou de sous-refroidissement du fluide. La vanne trois voies avec thermostat est particulièrement efficace dans les systèmes où le maintien d'une température de fluide stable est une exigence critique. Les applications idéales pour ce type de vanne incluent les installations de chauffage central et les systèmes d'eau chaude sanitaire, où un mélange précis d'eau chaude et froide est indispensable pour le confort et la sécurité des utilisateurs. La vanne trois voies mélangeuse thermostatique ajuste automatiquement les proportions de mélange en fonction des variations des conditions, garantissant ainsi une température d'eau constante à la sortie. Cela réduit considérablement le risque de variations de température soudaines, un aspect particulièrement important dans les installations domestiques où la sécurité des utilisateurs est une préoccupation primordiale.
Dans certains cas, des dysfonctionnements peuvent survenir, nécessitant une investigation approfondie. Par exemple, un bruit d'eau perçu dans un système peut indiquer un problème potentiel. Si un bruit d'eau est audible lorsque la vanne est fermée, et que ce bruit augmente légèrement lorsque la vanne est court-circuitée (by-passée) mais diminue lorsqu'elle est ouverte, cela pourrait suggérer une interaction complexe entre la vanne, le système de circulation et la présence d'air ou un problème de débit.
Il est également possible que la vanne ne s'ouvre plus automatiquement selon les horaires et les modes programmés sur la chaudière. Si, par exemple, après le passage d'un système de chauffage au mazout à un brûleur à pellets, la vanne se referme d'elle-même en mode hiver ou automatique, il convient d'examiner attentivement la programmation de la chaudière et l'interaction avec la vanne. Il est important de ne pas écarter à priori une défaillance de la vanne, ni un défaut de programmation, car une cause plus subtile pourrait être en jeu.

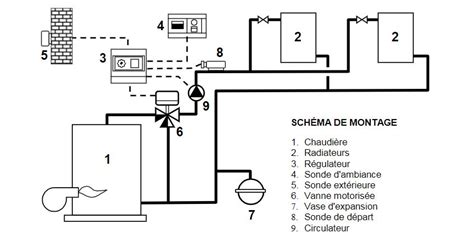

Les vannes motorisées à 2 ou 3 voies représentent une solution technique performante pour assurer une régulation précise des batteries dans les centrales de traitement d'air, les ventilo-convecteurs et les aérothermes. Les vannes 3 voies motorisées sont particulièrement adaptées aux installations nécessitant une régulation fine de la température ou du débit sur un émetteur thermique (radiateur, batterie chaude ou froide). Le montage en mélange est principalement utilisé dans les circuits de chauffage par radiateurs ou planchers chauffants. Le montage en décharge (ou répartition) est privilégié dans les systèmes de climatisation. Une vanne 2 voies module le passage du fluide dans la batterie en fonction de la demande thermique.
Comprendre le type de régulation en place (par exemple, si le système gère à la fois le chaud et le froid) est également une donnée essentielle pour un diagnostic précis. Une investigation approfondie, parfois en considérant des éléments apparemment anodins comme un simple manque d'eau ou un problème de by-pass, peut s'avérer nécessaire pour résoudre le problème.
