L'air comprimé est un élément vital dans une multitude de secteurs industriels, allant de la fabrication à la médecine, en passant par l'alimentation et l'agriculture. Les systèmes de production d'air comprimé lubrifié, en particulier, requièrent des volumes substantiels d'huile et d'eau pour garantir un air exempt de particules par concentration. Cette synergie inévitable conduit à une contamination croisée entre l'huile et l'eau. C'est dans ce contexte qu'interviennent les séparateurs huile-eau, des dispositifs essentiels qui traitent les eaux usées en séparant les mélanges d'huile et d'eau en composants distincts, permettant ainsi leur élimination sécurisée et conforme aux réglementations.

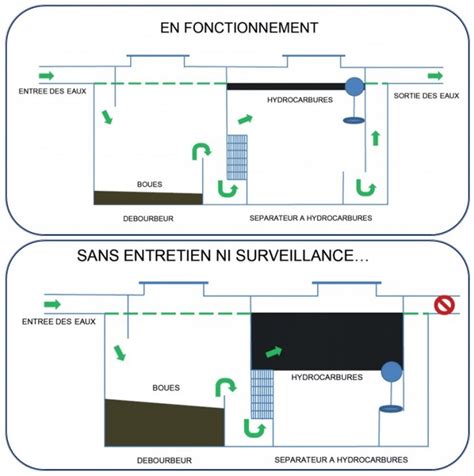

Les séparateurs huile-eau traditionnels s'appuient sur le principe de la séparation gravitationnelle. Le condensat, chargé d'impuretés, traverse plusieurs chambres de filtration. Initialement, un sac filtrant est utilisé pour capturer les particules les plus volumineuses. La chambre de décantation naturelle, par gravité, permet aux gouttelettes d'huile de se séparer de l'eau et de remonter à la surface. Le condensat, désormais plus pur, s'écoule du sac vers la seconde partie de la chambre, contenant des traces d'huile résiduelles. Dans certains modèles, une seconde chambre est équipée d'un filtre additionnel pour éliminer l'huile restante.
Le condensat généré par la compression de l'air est un fluide chimiquement agressif, composé principalement d'eau, mais aussi de particules d'huile et de diverses saletés. Dans les compresseurs lubrifiés, le report d'huile est inévitable, entraînant un mélange avec la condensation pour former une eau huileuse. Cette eau huileuse doit impérativement être traitée pour se conformer aux réglementations environnementales strictes. L'élimination inappropriée de condensats contaminés par l'huile peut entraîner de lourdes amendes de la part des agences environnementales, tant fédérales que locales. En effet, un simple litre d'huile usagée peut contaminer jusqu'à un million de litres d'eau douce. La pollution due aux condensats contaminés menace gravement l'environnement et entrave le développement des écosystèmes. Au Royaume-Uni, par exemple, la réglementation exige que les traces d'huile dans les eaux usées acheminées vers les systèmes d'évacuation ne dépassent pas 20 ppm, conformément au chapitre II, paragraphe 85 (1) de la loi de 1991 sur les ressources en eau. Par conséquent, le condensat d'air comprimé doit être collecté et traité par des procédés spécifiques avant d'être rejeté dans l'environnement. Un séparateur huile-eau est l'outil idéal pour éliminer l'huile du condensat.
Le système de séparation huile-eau WOS 2, conçu pour des débits allant jusqu'à 2,23 m³/min, représente une solution efficace pour le traitement des condensats. Ses avantages résident dans sa polyvalence et sa facilité d'utilisation. Le montage mural et au sol est possible, s'adaptant ainsi à diverses configurations d'installation. Il est compatible avec toutes les huiles de compresseur courantes, offrant une large applicabilité. Le remplacement rapide et propre de la cartouche filtrante est une caractéristique majeure, simplifiant la maintenance. L'installation est également facilitée par une conception compacte et de petites dimensions, ainsi que par l'assemblage via des connexions rapides. Le système fonctionne de manière fiable avec n'importe quel purgeur de vapeur, traitant le condensat (air, eau, huile) non agressif. Il est important de noter qu'il n'est pas adapté aux émulsions et qu'aucun décanteur supplémentaire n'est requis.
La conception du WOS 2 intègre une technologie brevetée qui permet un entretien régulier en moins de 30 secondes. C'est une avancée significative par rapport à d'autres appareils qui nécessitent une attention fréquente, car les séparateurs huile-eau sont pour la plupart autonomes et offrent des intervalles d'entretien plus longs.
Les modèles WOS CD, qui font partie de cette gamme, sont spécifiquement conçus pour s'intégrer dans des systèmes où le volume de condensat généré excède la capacité d'une unité WOS standard. Ils sont capables de distribuer uniformément le condensat vers un maximum de trois unités WOS 35. Ces modèles sont équipés d'un distributeur de débit au niveau de l'arrivée et de jusqu'à 8 raccords de tuyau montés sur des embouts coudés pour une meilleure évacuation. Ils disposent également d'un robinet à boisseau sphérique manuel pour le nettoyage et d'un orifice de ventilation. Un kit de fixation murale est disponible pour faciliter l'installation.
Il est utile de comparer le WOS 2 avec d'autres gammes de séparateurs huile-eau pour mieux appréhender ses spécificités :
Séparateurs d'huile WOSm : Ces séparateurs ont été développés pour séparer le lubrifiant du condensat. Grâce à une technologie brevetée, la maintenance basique peut être effectuée en 30 secondes sans nettoyage. La séparation commence dans une "chambre de dépressurisation cyclonique" et se poursuit dans une "cartouche filtrante". Lorsque la cartouche est saturée, elle est simplement dévissée et remplacée par une neuve. Le condensat reste dans l'ancienne cartouche, qui peut être scellée et éliminée conformément aux normes locales. Les modèles incluent WOSM1 et WOSM2.
Séparateurs d'huile WOS : Cette gamme, comprenant les modèles WOS4, WOS8, WOS20 et WOS35, a également été conçue pour séparer le lubrifiant du condensat. Les séparateurs eau/huile de la gamme WOS peuvent être utilisés dans une grande variété d'applications. Pour celles qui ne seraient pas listées, il est conseillé de contacter le fabricant ou un distributeur local.
Séparateur eau / huile OWS : La nouvelle génération d'OWS propose une méthode brevetée pour transformer les condensats huileux (issus d'huile minérale, synthétique et de lubrifiants à base de polypropylène) en eau inoffensive pouvant être purgée, tout en retenant l'huile pour une élimination aisée et respectueuse de l'environnement. Le procédé de séparation en plusieurs étapes utilise des filtres oléophiles flottants et du charbon actif/argile organique, garantissant des performances exceptionnelles, réduisant les frais d'élimination et assurant un fonctionnement sans problème. La gamme OWS élimine l'huile par filtration multi-étages, contrairement aux systèmes par gravité classiques qui ont des limites quant au type de condensats traités. La capacité du séparateur OWS n'est donc pas liée au type d'émulsion recueillie. La gamme OWS élimine également les émulsions stables grâce à l'utilisation d'une cartouche d'argile organique lors de la seconde étape de filtration. Les modèles incluent OWS25, OWS53, OWS106, OWS180, OWS360, OWS636, OWS2650 et OWS5300.
Séparateur eau / huile Ecobox : Pneumatech maintient sa gamme de solutions de nettoyage des condensats ECOBOX économiques, avec 3 modèles disponibles jusqu'à 1400 m³/h. Ces modèles sont conçus selon les mêmes principes de succès : double adsorption fiable avec support en verre recyclé, faible encombrement et facilité d'installation et d'entretien. Les modèles ECOBOX 2-4 disposent de 4 points de connexion d'entrée et d'un port d'échantillonnage à la sortie. Les modèles incluent Ecobox2, Ecobox3 et Ecobox4.
Les séparateurs huile-eau fonctionnent en synergie avec des purgeurs de condensat pour assurer une élimination efficace et automatisée du condensat.
Purgeurs Temporisés TD M : Ces purgeurs sont conçus pour une expulsion fiable du condensat ou d'autres liquides des systèmes d'air comprimé.
Purgeurs Électroniques EMD : La gamme EMD est conçue pour l'évacuation entièrement automatique du condensat ou de tout autre fluide non agressif. Ils peuvent être installés comme purgeurs externes. Le condensat s'accumule dans un réservoir collecteur, et lorsqu'il atteint un certain niveau, il est évacué sans perte d'air. Un capteur de niveau capacitif précis détecte le niveau du fluide. Une vanne d'action directe autonettoyante assure un fonctionnement fiable. La série EMD est équipée d'une alarme de fonctionnement, d'un indicateur LED, d'un bouton de test et d'un tamis interne. Une version avec Service Network pour le paramétrage du diagnostic et une sortie d'alarme est également disponible.
Purgeur à Flotteur AOK 13PA : Ce purgeur mécanique est conçu pour l'évacuation entièrement automatique des condensats ou d'autres fluides non agressifs. Il peut être installé en tant que purgeur externe. Le condensat s'accumule dans le réservoir, et lorsqu'il atteint un niveau suffisant, il est évacué sans perte d'air. La vanne à action directe est actionnée par un flotteur à contrôle de niveau précis, garantissant un fonctionnement fiable et efficace.
Purgeurs Automatiques AOK 20B : L'AOK 20 est conçu pour une évacuation entièrement automatique du condensat ou d'autres fluides non agressifs. Il peut être installé comme purgeur externe. Le condensat s'accumule dans le réservoir en aluminium, et lorsqu'il atteint un niveau suffisant, il est évacué sans perte d'air. La vanne à action directe est actionnée par un flotteur, assurant un fonctionnement fiable et efficace. Grâce à un boîtier en aluminium robuste, l'AOK 20 convient aux applications lourdes.
Comme tout équipement à air comprimé, les séparateurs huile-eau requièrent un entretien approprié pour garantir des performances optimales et le respect des normes environnementales. L'installation d'un séparateur huile-eau dans un système de production d'air comprimé lubrifié présente plusieurs avantages financiers, notamment en évitant les coûts liés à l'élimination inappropriée des condensats contaminés et les amendes potentielles.
Le climat peut avoir une incidence significative sur le bon fonctionnement d'un séparateur huile-eau. Il est donc crucial de prendre en compte les conditions environnementales lors de l'installation et de la maintenance. Une installation correcte, en suivant les instructions du fabricant, est primordiale pour assurer l'efficacité du système et prolonger sa durée de vie.
Walker Filtration, par exemple, propose une gamme complète de séparateurs huile-eau de différentes tailles et capacités de filtration, conçus pour s'adapter aux systèmes d'air comprimé lubrifiés. Le choix du bon séparateur dépendra des besoins spécifiques de chaque application, du débit de condensat généré et du type d'huile utilisé.
En résumé, le séparateur condensat WOS 2 Omega et les autres dispositifs de traitement des condensats jouent un rôle indispensable dans la gestion des eaux usées issues des systèmes d'air comprimé. Ils garantissent non seulement la conformité aux réglementations environnementales, mais contribuent également à la préservation des ressources naturelles et à la réduction des coûts opérationnels pour les industries.
