L'association d'une pompe à chaleur (PAC) avec un plancher chauffant hydraulique représente une solution de chauffage de plus en plus prisée, alliant confort thermique, économies d'énergie et respect de l'environnement. Ce système, particulièrement adapté aux constructions neuves et aux projets de rénovation énergétique, offre une chaleur douce et homogène tout en permettant une gestion optimisée de la consommation. Ce guide explore en détail le fonctionnement, les avantages, les différents types de PAC compatibles, ainsi que les aspects pratiques liés à l'installation et à l'entretien de cette alliance performante.

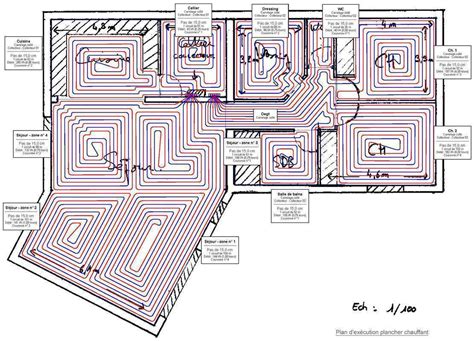

Le chauffage au sol, ou plancher chauffant, est un système émetteur de chaleur qui exploite la surface du sol pour chauffer uniformément le logement. Il se matérialise par un réseau de canalisations hydrauliques, généralement en PER ou multicouche, installé sous une chape de béton. L'eau chauffée par la pompe à chaleur circule dans ces tuyaux, diffusant une chaleur douce et constante sans créer de zones froides ou de courants d'air.
Les avantages du plancher chauffant sont multiples. Il offre une sensation de confort thermique remarquable, permettant d'atteindre une température ambiante agréable avec une température de consigne légèrement inférieure à celle des systèmes de chauffage traditionnels (par exemple, 18°C au sol équivalent à 20°C ambiant). De plus, son caractère invisible libère de l'espace mural et offre une grande liberté décorative. Il contribue également à une meilleure qualité de l'air intérieur en n'accrochant pas la poussière et en limitant les déplacements d'air.
Le plancher chauffant hydraulique se distingue du système électrique par son fonctionnement à basse température, ce qui est crucial pour son association avec une pompe à chaleur. La température de l'eau circulant dans les tuyaux se situe généralement entre 35°C et 45°C, une plage idéale pour le fonctionnement optimal des PAC. La température de surface du sol ne doit pas dépasser 28°C, une norme fixée par arrêté pour garantir le confort et la sécurité.
Il existe principalement deux types de planchers chauffants :

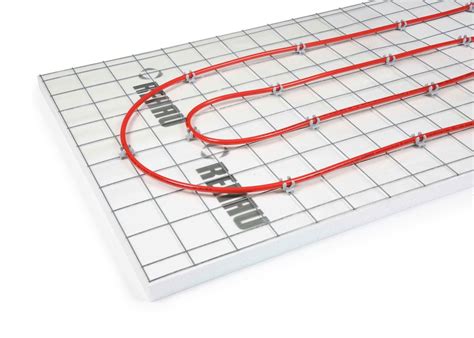

Le plancher chauffant rafraîchissant est une évolution du système hydraulique qui permet, grâce à une pompe à chaleur réversible, de faire circuler de l'eau plus fraîche en été, abaissant ainsi la température intérieure de 2 à 3°C. Cette double fonctionnalité en fait une solution de confort toute l'année.

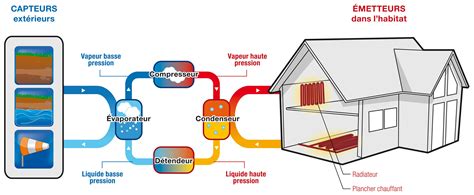

La pompe à chaleur est un système de chauffage qui capte les calories présentes dans l'environnement extérieur (air, sol, eau) pour les restituer sous forme de chaleur dans le logement. Elle fonctionne sur un principe thermodynamique simple : un fluide frigorigène circule dans un circuit fermé, changeant d'état (liquide/gazeux) pour capter, comprimer et restituer la chaleur.
Le principal avantage de la pompe à chaleur réside dans son Coefficient de Performance (COP). Ce ratio indique la quantité d'énergie thermique produite par rapport à l'énergie électrique consommée. Un COP élevé (souvent supérieur à 4) signifie que la PAC produit bien plus d'énergie qu'elle n'en consomme, ce qui se traduit par des économies substantielles sur les factures de chauffage. De plus, elle utilise une énergie renouvelable, réduisant ainsi son impact environnemental.
Les pompes à chaleur les plus adaptées au plancher chauffant hydraulique sont les PAC air-eau et les PAC géothermiques (eau-eau ou sol-eau).
Les PAC air-air, qui chauffent directement l'air ambiant, ne sont pas compatibles avec un plancher chauffant hydraulique.

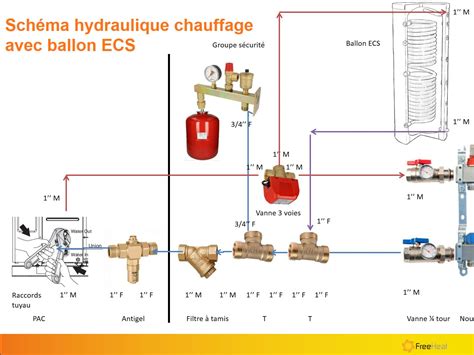

Le couplage d'une pompe à chaleur avec un plancher chauffant hydraulique suit un schéma hydraulique précis. L'eau chauffée par la PAC est envoyée vers le réseau de tuyaux du plancher chauffant. Après avoir cédé sa chaleur, l'eau refroidie retourne à la PAC pour être réchauffée.
Pour assurer le bon fonctionnement, la sécurité et la longévité de l'installation, plusieurs accessoires sont nécessaires :
Dans la plupart des cas, l'utilisation d'un ballon tampon n'est pas strictement nécessaire avec un plancher chauffant hydraulique, surtout avec les systèmes de planchers modernes (tuyaux de 16 mm, faible consommation de tuyau par m²). Le ballon tampon sert à stocker l'eau chauffée et à lisser les cycles de fonctionnement de la pompe à chaleur, évitant ainsi les démarrages et arrêts trop fréquents du compresseur, ce qui améliore son rendement et sa durée de vie.
Cependant, l'ajout d'un ballon tampon devient pertinent si :

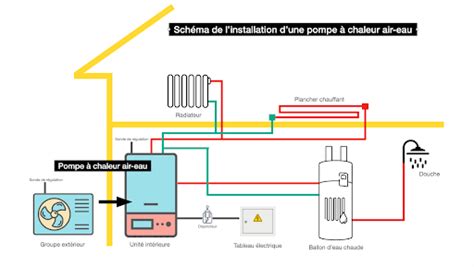

Les pompes à chaleur peuvent également être couplées à un ballon d'eau chaude sanitaire (ECS), qui est un appareil optionnel mais très économique. Ces ballons, souvent sans résistance électrique, sont chauffés par la PAC avec un COP élevé, assurant une production rapide d'eau chaude.
Le coût d'une installation combinant une pompe à chaleur et un plancher chauffant hydraulique représente un investissement initial plus conséquent qu'une chaudière et des radiateurs traditionnels.
Le coût total pour un système complet (PAC + plancher chauffant) dans une construction neuve peut se situer entre 25 000 € et 35 000 €. En rénovation, les coûts peuvent être plus élevés en raison des travaux de dépose et de préparation du sol.
Des modèles de PAC monobloc comme la LG Therma V Air-Eau peuvent être trouvés à des prix plus compétitifs, par exemple autour de 3 829,20 € TTC pour un modèle 5 kW livré. Des installations professionnelles, incluant la main d'œuvre et un accompagnement qualifié, se situent autour de 5 966 € TTC pour un modèle 5 kW à installer.
Pour réduire le coût de cet investissement, plusieurs aides financières sont disponibles dans le cadre de la transition énergétique :
Ces aides sont cumulables sous certaines conditions et nécessitent souvent l'intervention d'un professionnel certifié RGE (Reconnu Garant de l'Environnement).
L'installation d'un plancher chauffant avec une pompe à chaleur est une opération qui demande une expertise technique.
Il est crucial de faire appel à un professionnel qualifié pour le dimensionnement, l'installation et la mise en service du système afin de garantir son bon fonctionnement, sa performance et sa durabilité.
Un entretien régulier est essentiel pour assurer la longévité et l'efficacité de l'installation :
Un entretien adéquat permet de prévenir les pannes, d'optimiser les performances et de prolonger la durée de vie de l'ensemble du système.
L'un des atouts majeurs des pompes à chaleur modernes, notamment les PAC air-eau, est leur réversibilité. En mode été, la pompe à chaleur inverse son cycle de fonctionnement pour capter la chaleur à l'intérieur du logement et la restituer à l'extérieur. Couplée à un plancher chauffant hydraulique, elle permet alors de rafraîchir les pièces.
Grâce à la grande surface d'émission du plancher chauffant, le rafraîchissement est doux et homogène. L'eau légèrement plus fraîche circule dans les tuyaux, abaissant la température ambiante de quelques degrés (généralement 2 à 3°C). Ce système offre un confort appréciable lors des fortes chaleurs, tout en étant plus économe en énergie qu'une climatisation traditionnelle.
Il est important de noter que pour un fonctionnement optimal en mode rafraîchissement, le bâtiment doit être bien isolé et les ouvertures (fenêtres, portes) doivent être maintenues fermées pour conserver la fraîcheur.
L'association d'une pompe à chaleur avec un plancher chauffant hydraulique constitue une synergie performante, offrant un confort thermique exceptionnel, des économies d'énergie significatives et une empreinte écologique réduite. Que vous optiez pour une PAC air-eau monobloc simplifiant l'installation ou une solution géothermique plus performante, ce système représente un investissement judicieux pour un habitat moderne, confortable et durable. Le choix des équipements, le dimensionnement précis et une installation réalisée par des professionnels qualifiés sont les clés d'une performance optimale et d'une satisfaction à long terme.
