L'exploitation des ressources souterraines pour l'approvisionnement en eau et la production d'énergie est une pratique ancestrale, mais qui a connu des avancées technologiques considérables au fil du temps. Au cœur de ces avancées se trouvent les puits artésiens, sources d'eau jaillissant naturellement sous la pression des nappes phréatiques, et la géothermie, qui utilise la chaleur interne de la Terre pour chauffer et climatiser nos habitations. Ces deux domaines, bien que distincts dans leur finalité première, partagent des similitudes dans leurs méthodes de mise en œuvre, notamment l'intervention de forages profonds.
L'installation et la modification des puits artésiens et des systèmes géothermiques sont encadrées par des réglementations spécifiques visant à garantir la sécurité, la protection de l'environnement et la pérennité des installations. Depuis le 2 mars 2015, de nouvelles dispositions sont entrées en vigueur. Il est essentiel de rappeler que la distance minimale de 15 mètres entre un puits artésien et une fosse septique doit impérativement être respectée.
Historiquement, après le forage d'un nouveau puits artésien, une analyse de l'eau était obligatoire et devait être expédiée au ministère. Désormais, cette obligation n'est plus imposée par la loi, simplifiant ainsi certaines démarches. Concernant les systèmes géothermiques à circuits fermés, une modification notable concerne l'interdiction d'utiliser le méthanol dans les tuyaux souterrains. Cette substance, autrefois permise, est aujourd'hui proscrite en raison de sa toxicité et de son potentiel nuisible pour l'environnement et la santé humaine en cas de fuite. Enfin, un aspect fondamental de la réglementation stipule que les installations doivent rester accessibles en tout temps, excluant par exemple la construction de murs de pierres pour dissimuler un puits.
Le terme de "puits géothermique" est moins couramment employé en Europe, où l'on préfère parler de "puits canadien" ou, plus spécifiquement, de "puits provençal". Le puits canadien désigne, de manière simplifiée, une technique de conditionnement d'air qui utilise des gaines enterrées dans le sol à environ 2 mètres de profondeur pour rafraîchir ou préchauffer l'air d'un bâtiment. En Europe, le puits canadien est principalement associé au réchauffement de l'air en hiver, tandis que le puits provençal est utilisé pour le rafraîchissement estival. Pour les besoins de cet article, le terme de "puits canadien" sera privilégié, étant le plus fréquent.
Le principe de fonctionnement est ingénieux. En hiver, l'air extérieur, potentiellement très froid (par exemple, -6°C), transite par le puits canadien. Au contact du sol, dont la température reste relativement constante tout au long de l'année (autour de 12°C), l'air se réchauffe. Cet air neuf, désormais préchauffé à environ 4°C, est ensuite dirigé vers l'échangeur d'une Ventilation Mécanique Contrôlée (VMC) double flux, d'où il ressort à une température plus confortable d'environ 18°C. En exploitant l'inertie thermique du sol, le puits canadien permet de renouveler l'air d'un bâtiment tout en réduisant significativement la consommation d'énergie pour le chauffage en hiver et en améliorant le confort thermique en été.
L'histoire des puits artésiens de Paris est intrinsèquement liée à la découverte et à l'exploitation de la nappe aquifère de l'Albien, située à environ 600 mètres de profondeur dans le sous-sol de la capitale française. Les progrès des techniques de forage à partir des années 1830 ont rendu possible la réalisation de ces ouvrages monumentaux. L'eau extraite de ces puits est qualifiée d'"eau de source" naturelle, distincte de l'"eau minérale". Pour atteindre cette nappe, il est nécessaire de traverser les couches géologiques de l'Éocène et du Crétacé supérieur, jusqu'aux argiles imperméables du Gault qui retiennent l'eau dans la couche sableuse de l'Albien.
Le premier puits artésien de Paris fut foré par l'entrepreneur Louis-Georges Mulot (1792-1872) entre 1833 et 1841, sous l'impulsion de François Arago. Après sept années d'efforts intenses, l'eau jaillit enfin le 26 février 1841, marquant une étape historique. Le puits, d'une profondeur de 548 mètres, possédait un diamètre de conduite de seulement 0,17 mètre. Son débouché, de 1858 à 1903, était marqué par une impressionnante tour régulatrice en fonte de 43 mètres de haut. Cette tour fut remplacée en 1904 par une statue de Louis Pasteur. Aujourd'hui, la fontaine du puits de Grenelle commémore cet exploit sur la place Georges-Mulot. Au début du XXe siècle, le débit de ce puits s'était stabilisé à environ 430 m³ par jour, soit une moitié de son débit initial.
Le second puits artésien parisien fut entrepris en 1855 par l'entrepreneur saxon Kind, sous la direction de l'ingénieur Eugène Belgrand. Ce forage visait à réaliser un tubage de 1,10 mètre de diamètre. Cependant, des incidents techniques contraignirent à l'utilisation d'un tube plus étroit et plus épais. La nappe de l'Albien fut atteinte à 586 mètres en 1861. Une fontaine dans le square Lamartine met aujourd'hui ses eaux à la disposition du public.
Le troisième puits artésien, situé près de la fontaine du square de la Madone, bénéficia de l'évolution des techniques. Son diamètre atteignit 1,06 mètre. Le forage, débuté en 1863, ne fut achevé qu'en 1891 en raison d'énormes difficultés géologiques, nécessitant de percer jusqu'à 718 mètres de profondeur. L'eau de ce puits, similaire aux précédents, avait une température notable de 30°C.
Un autre projet, débuté en 1863, rencontra des problèmes similaires avec les argiles du Gault. Les travaux furent interrompus pendant près de vingt ans en raison de désaccords et de manque de fonds. L'eau jaillit finalement en 1904 d'une profondeur de 582 mètres. La célèbre piscine de la Butte-aux-Cailles, ouverte en 1924, fut alimentée par les eaux de ce puits.
Dans le 13e arrondissement, un premier ouvrage foré en 1869 permit d'alimenter en eau une raffinerie de sucre. Face à une baisse de débit, un second forage fut réalisé en 1933, atteignant 621 mètres de profondeur.
Dans le 15e arrondissement, un puits de 587 mètres de profondeur fut foré en 1929 pour alimenter la piscine Blomet.
Au-delà de l'approvisionnement en eau potable, les puits artésiens ont trouvé des applications dans divers secteurs. Le puits artésien de Carrières-sous-Poissy, foré en 1902, visait à alimenter la commune en eau potable. Son eau, légèrement ferrugineuse, était appréciée pour sa température agréable de 26°C. Bien que jaillissante à l'origine, l'eau doit désormais être pompée.
La Compagnie des chemins de fer de l'Est utilisait un forage de près de 900 mètres de profondeur à Bobigny pour alimenter ses châteaux d'eau destinés aux locomotives à vapeur.
La géothermie, en tant que source d'énergie, exploite la chaleur interne de la Terre. Si le puits canadien utilise la température relativement stable du sol à faible profondeur, la géothermie profonde vise à capter la chaleur à des niveaux plus importants.

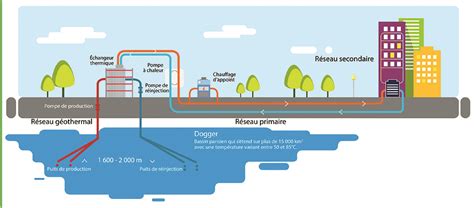

Dans la région de Melun, dès 1969, des installations géothermiques ont permis de chauffer environ 5 000 logements. Ces systèmes utilisaient non pas la nappe de l'Albien, mais celle du Dogger, plus profonde et plus saline, nécessitant des techniques spécifiques comme le doublet. Les années 1980 ont vu le développement de 70 opérations de chauffage géothermique dans le Bassin parisien et le Bassin aquitain. Depuis 1985, un vaste réseau de chaleur géothermique en Île-de-France, regroupant plusieurs communes, dessert environ 45 000 habitants, constituant le plus grand réseau de ce type en Europe en 2015.

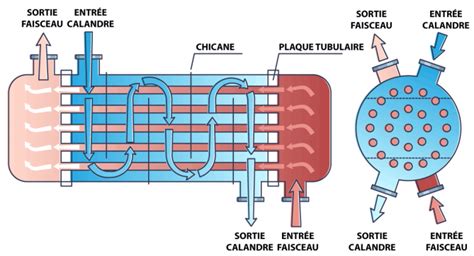

Le puits à colonne permanente (PCP) est un type d'échangeur de chaleur géothermique dont la conception est similaire à celle d'un puits d'eau potable. L'échange thermique s'effectue grâce à l'eau contenue dans le puits. Cette eau est pompée, acheminée vers un échangeur de chaleur dans le bâtiment, puis réinjectée dans le puits. L'avantage majeur des PCP par rapport aux boucles fermées conventionnelles réside dans l'absence de matériaux résistants thermiquement entre le fluide caloporteur et la paroi du forage, améliorant ainsi l'efficacité du transfert de chaleur.
Une technique clé pour optimiser les performances des PCP est la "saignée". Cette opération consiste à purger une petite partie du débit pompé et à la rediriger vers un puits d'injection. Ce dernier est idéalement situé en aval hydraulique du PCP pour minimiser les interférences thermiques et hydrauliques. La saignée abaisse légèrement le niveau de l'eau et la charge hydraulique dans le PCP, stimulant ainsi l'apport d'eau souterraine et améliorant les performances thermiques. La faisabilité de la saignée dépend des conditions hydrogéologiques locales, évaluées lors du forage d'un puits exploratoire et confirmées par des essais de pompage.
La conception d'un système PCP commence généralement par un forage exploratoire, suivi de tests (essai de réponse thermique, essai de pompage, échantillonnage d'eau souterraine) pour évaluer la pertinence du site. Une règle de conception préliminaire estime la puissance d'un PCP à environ 150 W par mètre de forage. Pour un puits de 500 mètres, une puissance de pointe de 75 kW peut être envisagée dans certaines conditions géologiques, bien que cela puisse varier considérablement.

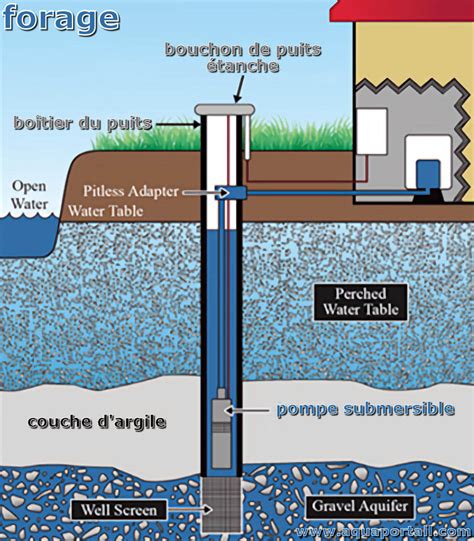

La configuration d'un PCP est adaptable. Généralement, les premiers mètres sont cuvelés pour soutenir les dépôts meubles, et le sommet du puits doit être scellé de manière étanche pour protéger les eaux souterraines. Le puits est ensuite constitué d'un forage ouvert au roc d'un diamètre de 10 pouces sur les premiers mètres, puis de 6 pouces jusqu'à la profondeur requise (125 à 500 m). La profondeur dépend des besoins thermiques du bâtiment et des conditions géologiques. L'empreinte de surface d'un PCP est minime, se limitant à une boîte de service au niveau du sol.
La distance entre les puits est déterminée par les conditions géothermiques et hydrogéologiques locales pour limiter les interférences. Un ou plusieurs puits exploratoires peuvent être nécessaires pour évaluer les conditions du sous-sol, dimensionner le champ géothermique, identifier les risques de forage, estimer le temps des travaux et gérer les volumes d'eau souterraine.
La durée de vie d'un PCP est importante, car l'équipement (pompe submersible, conduite de réinjection) peut être retiré à tout moment pour un nettoyage ou une maintenance du puits. Des coûts d'entretien plus élevés peuvent survenir en cas de roc instable ou de présence de bactéries du fer. Le forage exploratoire permet d'évaluer ces risques.
Le marché des forages géothermiques est actuellement en surchauffe (en 2022), affectant les tarifs. Les coûts incluent le forage, la mobilisation, la tuyauterie et le raccordement. Les soumissions pour des forages varient considérablement, entre 150 $/m et 350 $/m entre 2019 et 2022.
Il est techniquement possible d'installer un PCP à l'intérieur d'un bâtiment, mais cela complique l'entretien. Il n'y a pas de limite théorique à la taille des projets PCP ; plus la demande de puissance est élevée, plus le champ géothermique et le risque sont importants, mais les économies d'énergie le sont aussi. La température limite de la boucle d'eau souterraine pour les PCP est de 0°C.
L'optimisation du coût d'investissement initial et des économies d'énergie est cruciale. Viser une couverture de 100% des besoins en chauffage et climatisation peut entraîner des coûts élevés pour un champ géothermique surdimensionné. Une approche hybride, où la géothermie couvre 60-80% de la pointe en chauffage, est souvent recommandée.
Dans un système de chauffage, il est conseillé de disposer d'un système auxiliaire capable de couvrir 100% des besoins en cas de défaillance mécanique, de maintenance ou de modification des besoins.
L'énergie et la chaleur des puits peuvent être utilisées pour des procédés industriels. Les thermopompes augmentent la température de l'eau souterraine (environ 10°C) à des niveaux plus exploitables (30°C à 50°C, voire plus). Dans des conditions spéciales révélées lors des analyses de qualité d'eau, des traitements avancés (osmose inverse, UV) peuvent être nécessaires, mais dans la majorité des cas, un filtre en ligne et un entretien régulier suffisent.
Le ministère de l'Environnement exige un certificat d'autorisation pour tout prélèvement de plus de 75 m³ par jour. Bien que l'eau soit réinjectée dans l'aquifère avec les PCP, la loi sur le prélèvement s'applique. L'obtention du certificat nécessite une étude hydrogéologique.
Le risque de contamination de l'eau souterraine par les eaux de surface est similaire à celui des puits d'eau potable. Cependant, les PCP, comme les puits d'eau potable, présentent peu d'impact sur le niveau de la nappe phréatique car le volume d'eau extrait est faible et réinjecté. L'installation de ces systèmes nécessite une demande de certificat d'autorisation.
Le gel du puits est évité grâce à des capteurs de température qui freinent l'extraction de chaleur lorsque la température approche 0°C. Une panne d'électricité affecte les thermopompes, qui fonctionnent à l'électricité.
Les forages ont généralement peu d'impacts sur les infrastructures environnantes. Un tubage d'acier est utilisé dans les dépôts meubles pour éviter les effondrements. Le forage est destructif, le roc étant broyé. Bien que de microfissures puissent apparaître, elles ne sont pas comparables à la fracturation hydraulique utilisée pour le gaz et le pétrole. L'eau injectée ne sert qu'à remonter les déblais, sans la pression nécessaire pour créer des fractures. Le principal impact peut être le bruit des équipements de forage. Les risques associés au forage des PCP ne sont pas supérieurs à ceux de la géothermie traditionnelle.
Il est peu probable que cette méthode génère un assèchement du sol, car 100% de l'eau pompée est réinjectée. Les essais de pompage permettent de contrôler le rabattement et d'éviter le dénoyage de la pompe. Les débits nets pompés sont faibles et intermittents, principalement lors de la saignée.
Il est possible d'observer une variation de la température de l'eau souterraine avec les années, comme pour tout système géothermique. La température d'équilibre du sol est d'environ 10°C, avec une amplitude de variation d'environ 10°C au niveau du puits lors du fonctionnement d'un système géothermique. L'advection dans les PCP permet un retour plus rapide à la température d'équilibre grâce à l'apport d'eau neuve via la saignée. Le sol agit comme une batterie, chargeant en énergie en été et déchargeant en hiver.
La géothermie exploite la température de la Terre pour chauffer et climatiser, utilisant ainsi une énergie renouvelable par un simple transfert de chaleur. Les entreprises spécialisées dans l'aménagement de forages géothermiques collaborent avec des installateurs de systèmes géothermiques pour des constructions neuves ou existantes. L'évaluation des besoins thermiques, des caractéristiques du sol et la recommandation de l'équipement approprié sont des étapes cruciales. Les équipes de forage utilisent des foreuses rotatives de différents diamètres, la profondeur étant déterminée par le volume d'air du bâtiment, la capacité de la thermopompe et la composition du sol. Pour des forages supérieurs à 600 pieds, deux puits de même profondeur sont réalisés pour un meilleur rendement.
Des foreuses sur chenilles permettent d'accéder à des sites restreints ou accidentés. Les tuyaux en polyéthylène haute densité (PEHD), fusionnés, remplis de liquide caloporteur et pressurisés, sont ensuite insérés. Le puits est rempli d'un mélange d'eau, de bentonite géothermale et de sable, injecté du bas vers le haut. Enfin, les tuyaux du forage sont raccordés au bâtiment.
Pour les installations de puits artésiens, des entreprises spécialisées offrent leurs services pour les secteurs résidentiel, commercial, industriel et municipal, répondant aux besoins d'irrigation, de lutte contre les incendies et de production agricole. Leur savoir-faire et leurs équipements performants permettent de forer jusqu'à 48 pouces de diamètre dans tous types de sols, en utilisant des méthodes adaptées comme le forage standard, à la boue, à simple ou double rotation.
