L'installation d'une Ventilation Mécanique Contrôlée (VMC) double flux est une démarche visant à améliorer la qualité de l'air intérieur tout en optimisant les performances énergétiques d'un logement. Cependant, dans les régions aux climats plus rigoureux, la question du préchauffage de l'air entrant devient primordiale pour garantir un confort thermique optimal et éviter certains désagréments. Cet article explore en détail les enjeux, les solutions et les considérations techniques liées au préchauffage dans les systèmes de VMC double flux.

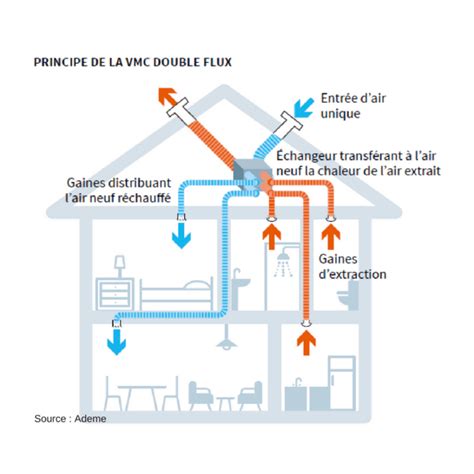

La VMC double flux a pour rôle principal de renouveler l'air intérieur en extraiant l'air vicié des pièces humides et en insufflant de l'air neuf, préalablement filtré et réchauffé par un échangeur thermodynamique. Cet échangeur récupère une partie de la chaleur de l'air extrait pour préchauffer l'air neuf. Cependant, lorsque les températures extérieures chutent drastiquement, notamment en dessous de 5°C, l'efficacité de l'échangeur peut être limitée, et l'air insufflé peut devenir trop frais, entraînant une sensation d'inconfort, voire un abaissement significatif de la température ambiante dans les pièces.
Il est couramment observé que, sans dispositif additionnel, la température de l'air à la bouche de soufflage peut être inférieure à la température ambiante souhaitée, créant un courant d'air ressenti comme froid. Dans les logements BBC (Bâtiments Basse Consommation) bien isolés, chauffés par des systèmes comme un poêle à granulés ou un système de chauffage central, cet apport d'air potentiellement froid peut perturber l'équilibre thermique recherché. Par exemple, une maison maintenue à 22-23°C par un poêle et une large baie vitrée orientée sud peut voir ses chambres chuter de 20°C à 16-17°C pendant la nuit si la VMC double flux n'est pas optimisée pour les basses températures. Ce phénomène est d'autant plus marqué si le débit de la VMC est élevé, comme 135 m³/h, voire 180 m³/h, où le bruit peut également devenir une nuisance sonore, particulièrement la nuit.
Face à ce constat, l'ajout d'un système de préchauffage dédié à l'air entrant devient une solution logique pour garantir un apport d'air neuf à une température confortable. La solution la plus répandue est l'utilisation de batteries électriques intégrées dans le réseau de gaines.
Les Batteries Électriques : Fonctionnement et Caractéristiques
Ces batteries sont généralement constituées d'éléments chauffants en acier inoxydable, logés dans un caisson en acier galvanisé, et pourvus d'une isolation en laine minérale ininflammable. Elles sont conçues pour augmenter la température de l'air insufflé d'un certain nombre de degrés, typiquement jusqu'à 12°C maximum pour un débit donné (par exemple, 150 m³/h avec une batterie de 600W). L'installation peut se faire avant ou après l'échangeur.
La liaison entre la batterie et l'échangeur, ou d'autres éléments du réseau, se fait généralement avec des gaines de diamètre approprié, comme 125 mm. La puissance de ces batteries varie, avec des modèles de 500W considérés comme déjà une bonne puissance pour une chambre d'enfants, jusqu'à des puissances plus élevées selon les besoins et les débits.
L'utilisation de batteries électriques soulève des questions légitimes concernant la sécurité et la régulation. Il est impératif que ces dispositifs soient équipés de systèmes de sécurité performants pour prévenir tout risque de surchauffe, notamment en cas de dysfonctionnement.
Il est également important de noter que la puissance de la batterie doit être adaptée au débit d'air. Un débit trop faible par rapport à la puissance de la résistance peut entraîner un échauffement excessif et un risque de surchauffe, même avec les sécurités. Les fabricants fournissent généralement des indications sur les débits d'air minimum requis pour leurs batteries. Par exemple, pour un modèle de 500W, un débit minimum de 29 m³/h est parfois spécifié, laissant une marge avant que la résistance ne devienne visiblement incandescente.
L'efficacité et la sécurité d'une batterie de préchauffage dépendent fortement de la qualité de son installation et de la performance globale du système VMC.
Isolation des Conduits : Un Facteur Clé
Les pertes de chaleur dans le réseau de gaines sont une préoccupation majeure. Une gaine bien isolée, du type coquille laine de roche avec enveloppe PVC ou aluminium et joints étanches, est essentielle pour minimiser ces pertes. Des pertes de température significatives entre la batterie et les bouches de soufflage (par exemple, 7.5°C sur une distance où le conduit est censé être noyé dans la laine de roche) peuvent indiquer une isolation insuffisante ou des ponts thermiques. Même avec une isolation de 35 cm de laine de roche soufflée dans les combles, des pertes légères peuvent subsister à cause de courants de convection et de diffusion d'air autour des gaines.
Le calcul de l'échauffement nécessaire peut également révéler des incohérences. Par exemple, un calcul basé sur un débit de 100 m³/h et une différence de température de 5°C (23.5°C - 18.5°C) donne une puissance de 170W, ce qui est loin des 362W ou 500W souvent constatés pour les batteries installées. Cela confirme que le réseau de gaines n'est pas toujours aussi performant en matière d'isolation que ce que l'on pourrait espérer.
Dimensionnement et Placement des Bouches et Gaine
La sensation de froid ressentie à la bouche de soufflage, même avec un air à 22°C, peut être due à un problème d'équilibrage des débits, au diamètre des gaines ou au type de bouche. Des gaines de 80mm sur le dernier mètre avant la bouche de soufflage peuvent être remplacées par des diamètres plus importants (100 ou 125mm) pour réduire la vitesse de l'air et atténuer la sensation de courant d'air.
Bruit et Perturbation du Système
L'ajout d'une batterie électrique peut être envisagé pour se contenter de la VMC double flux et d'un poêle pour le chauffage. Cependant, il faut être attentif au bruit généré par le système. Un débit de 100 m³/h peut être audible, et à 135 m³/h, il devient plus présent, voire "non dormable" la nuit à 180 m³/h. Le type de moteur de la VMC joue un rôle crucial : un moteur à 6 pôles ou un ventilateur avec moteur ECM (plus coûteux) tournera à moins de 800 tr/mn, délivrant une pression suffisante de manière plus silencieuse qu'un petit ventilateur tournant à 1200 ou 2800 tr/mn. Les caissons de distribution de VMC sont parfois capitonnés pour limiter la transmission du bruit, mais le bruit peut se propager via les gaines et les bouches. L'ajout d'un silencieux en sortie de VMC est une mesure courante, mais il peut subsister un bourdonnement dans les bouches de soufflage.
Bien que les batteries électriques soient une solution courante, d'autres approches peuvent être considérées :
Il est essentiel de se référer aux règles de l'art et aux préconisations des fabricants pour l'installation de ces dispositifs. Des documents officiels, tels que ceux que l'on peut trouver sur le site de France-air, fournissent des informations précieuses sur le dimensionnement, le positionnement des batteries et les distances à respecter (par exemple, 2 DN avant et derrière la batterie, où DN est le diamètre nominal du conduit).
En résumé, le préchauffage de l'air dans les systèmes de VMC double flux est une considération importante pour le confort et l'efficacité énergétique, particulièrement dans les climats froids. L'utilisation de batteries électriques, couplée à une régulation adéquate et à une installation soignée, permet de pallier les limites de l'échangeur thermique par basse température. Il est toutefois crucial de porter une attention particulière aux aspects de sécurité, d'isolation et de gestion du bruit pour garantir un système performant et agréable au quotidien. La demande de devis comparatifs auprès de professionnels qualifiés reste une étape judicieuse pour sécuriser l'installation et obtenir des solutions adaptées à chaque situation.
