L'installation de planchers chauffants, qu'ils soient conçus pour des maisons passives, des bâtiments à énergie positive, ou des habitations traditionnelles, requiert une approche méticuleuse pour garantir une distribution d'énergie optimale et maîtrisée. Au cœur de ces systèmes performants se trouvent des composants clés tels que les tubes caloporteurs et les isolants en polyuréthane, qui, lorsqu'ils sont judicieusement intégrés avec des plaques isolantes rainurées, forment une solution de chauffage efficace, économique en énergie et confortable.
Pour une distribution de l'énergie optimisée et maîtrisée, Rehau propose une solution haute performance avec son tube caloporteur Rauthermex. Ce système est conçu pour une installation de chauffage optimale, s'appuyant sur l'isolation par mousse de polyuréthane de cet accessoire de chauffage. Il garantit de faibles déperditions, ce qui est idéal pour réaliser des économies énergétiques grâce à un réseau de chaleur plus performant.
Le système Rauthermex est composé d'un tube caloporteur (ou de deux) en PE-Xa, d'un isolant thermique en PU à alvéoles fermées et d'une gaine grise ondulée en PE-BD. Il s'agit d'un tube pré-isolé bénéficiant d'une technologie de raccordement sans corrosion. Le raccordement électrosoudable de ces tubes pour circuit de chauffage est capable de supporter des températures très élevées, ce qui est indispensable pour un système de chauffage et de production d'eau chaude. Le principe de fonctionnement de ce tube caloporteur permet une dilatation thermique nulle. La mousse isolante de ce tube caloporteur ne contient aucun gaz inflammable et assure un haut rendement quel que soit le type d'installation concerné. Pour une maison passive, ou un bâtiment à énergie positive, un tube caloporteur de ce type permet un bon rendement.
La société FreeHeat propose le système « Caleosol Tradi Fermacell », une solution complète intégrant divers éléments essentiels pour l'installation de planchers chauffants. Ce système se distingue par ses plaques isolantes rainurées, conçues pour accueillir spécifiquement les tubes de chauffage, et par l'intégration de diffuseurs de chaleur métalliques pour une diffusion thermique optimisée.
Les éléments constitutifs du système Caleosol Tradi Fermacell incluent une variété de plaques isolantes, chacune offrant des caractéristiques spécifiques pour s'adapter aux exigences de l'installation. Ces plaques sont disponibles en plusieurs matériaux, notamment le polystyrène extrudé (XPS) à bords droits, la fibre de bois à bords droits, et le polyuréthane (TMS) à bords bouvetés. L'épaisseur de ces plaques varie généralement de 25 mm à 60 mm, avec la possibilité d'ajouter une épaisseur complémentaire fournie par FreeHeat ou un grossiste, en utilisant des produits spécifiques tels que Soprema EFYOS TOPOX CUBER CR/XPS, Soprema PAVATEX ISOLAIR, ou Soprema TMS.
La plaque isolante Caleosol Tradi droite est caractérisée par des rainures droites parallèles à sa longueur, en forme de U d'une profondeur de 18 mm. Ces rainures sont conçues pour accueillir le tube caloporteur.

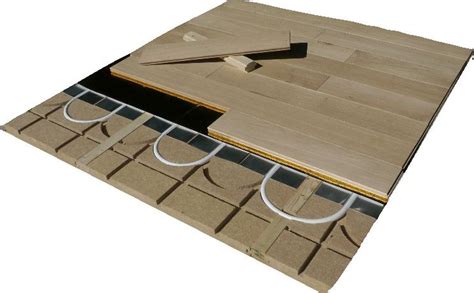

La plaque isolante Caleosol Tradi retour, quant à elle, présente des rainures incurvées permettant de réaliser les demi-tours (épingles) nécessaires pour le parcours du tube. Ces rainures sont également en forme de U de 18 mm de profondeur. Deux types de plaques sont proposées pour optimiser la couverture des tôles aluminium : celles intégrant à la fois les rainures en U et les retours de boucle, et celles ne comportant que les rainures en U.
Conformément aux DTU (Documents Techniques Unifiés), un complément d'isolation peut être utilisé sous la couche d'isolant rainurée, en pose croisée. Ce complément doit être de type SC1 a2 Ch ou une épaisseur maximale de 65 mm pour la fibre de bois. Les plaques non rainurées peuvent également être employées dans des zones sans chauffage, comme sous les meubles de cuisine ou dans les placards.
Toutes les rainures droites et les plaques en U avec retour sont destinées à accueillir des diffuseurs de chaleur métalliques en aluminium en forme de Ω. Ces diffuseurs en aluminium s'insèrent dans les rainures, optimisant la surface d'échange thermique avec le tuyau et facilitant le clipsage des tôles dans les rainures. Les rainures en U seules ne sont pas équipées de diffuseurs aluminium.
Les dimensions des plaques isolantes varient selon le matériau et le type :
Le conditionnement des plaques se fait par palette, avec une étiquette d'identification indiquant la référence du produit, la quantité et le marquage CE conformément à la norme NF EN 13163.
Le système « Caleosol Tradi Finition Fermacell » peut accueillir soit un tube PE-RT, soit un tube multicouche. Ces tubes ont un diamètre extérieur de 16 mm et sont équipés d'une barrière EVOH.
Le tube PE-RT fait l'objet d'un Avis Technique valide pour la classe 4 (selon la norme NF EN ISO 15875) et d'un certificat « CSTBat » associé. Il est livré par bobine de 220 m ou 600 m, ou coupé à longueur. L'identification des bobines complètes comprend la référence du produit, la quantité et le marquage « CSTBat ».
Le tube multicouche, également doté d'une barrière EVOH, bénéficie d'un Avis Technique valide pour la classe 4 et d'un certificat « CSTBat ». Il est conditionné en bobines de 200 m ou coupé à longueur, avec une identification similaire sur les bobines complètes.
Les diffuseurs de chaleur métalliques en aluminium, préformés et s'emboîtant dans les rainures des plaques isolantes Caleosol Tradi, jouent un rôle crucial dans l'efficacité du système. Leur profil en forme de Ω est conçu pour accueillir le tube et maximiser la surface d'échange thermique. Ces diffuseurs sont sécables en largeur, offrant une flexibilité d'installation.
Les dimensions utiles d'un diffuseur sont de 1150 mm de longueur et 190 mm de largeur, avec une épaisseur de 0,5 mm. La surface utile est de 0,2185 m². Ils sont conditionnés par cartons de 84 ou 136 pièces. Le gerbage des palettes est interdit, avec un maximum de 7 cartons par palette.
La pose du système « Caleosol Tradi Finition Fermacell » requiert l'utilisation d'un film de glissement, qui peut être en polyéthylène ou en fibre type pare-vapeur. Ce film assure la stabilité de l'ensemble lors du coulage de la chape, et peut jouer un rôle dans la gestion de l'humidité.
L'intégration de ces systèmes dans la construction soulève des questions relatives au respect des normes et des bonnes pratiques. Dans certaines situations, notamment lors du coulage de dalles sur remblais, il peut arriver que des oublis surviennent concernant le passage des tuyaux d'eau chaude et froide. La proposition de réaliser une rainure dans une couche d'isolant de 80 mm pour y faire passer les gaines, puis de la recouvrir de mousse polyuréthane, peut être envisagée, mais soulève la question de sa conformité avec les DTU.
Il est important de noter que le passage des gaines d'eau froide et d'eau chaude sanitaire (ECS) par les plafonds est une pratique courante. Cependant, le respect des normes en vigueur est primordial pour garantir la sécurité, la durabilité et la performance de l'installation. Les DTU fournissent un cadre réglementaire essentiel pour la bonne exécution des travaux.
Le plancher chauffant basse température a acquis une reconnaissance significative ces dernières années. Ce système de chauffage hydraulique, aujourd'hui très répandu, offre une chaleur douce et permet de gagner de l'espace mural en supprimant les radiateurs. Il se caractérise par une grande inertie thermique, signifiant que le plancher continue de chauffer pendant plusieurs heures après l'arrêt du système.
L'isolant est généralement posé sur la dalle. Le polyuréthane est le matériau le plus fréquemment utilisé en raison de sa bonne résistance à la compression et de son excellent rapport performance/épaisseur. Pour des budgets plus serrés, le polystyrène adapté à ce type d'utilisation peut être une alternative. L'installation typique comprend la pose des isolants, le passage des tuyaux avec des agrafes, et le coulage de la chape, pour laquelle une chape anhydrite est souvent préférée. La température maximale dans les circuits n'excède généralement pas 50°C lors de la mise en route.
L'ensemble de ces éléments, des tubes caloporteurs pré-isolés aux plaques rainurées intégrant des diffuseurs thermiques, en passant par les isolants performants, concourt à la création de systèmes de planchers chauffants modernes, efficaces et confortables, répondant aux exigences de performance énergétique et de bien-être des occupants. La précision de l'installation et le respect des normes sont des facteurs déterminants pour la longévité et la fiabilité de ces systèmes.
