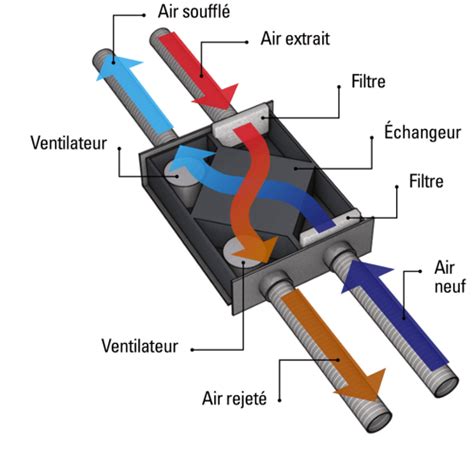

La Ventilation Mécanique Contrôlée (VMC) double flux représente une avancée significative dans la gestion de la qualité de l'air intérieur et de l'efficacité énergétique des habitations. La centrale double flux compacte de Sauter, spécifiquement conçue pour les maisons individuelles, incarne cette technologie en offrant une solution performante et intégrée. Construite en tôle d’acier galvanisé et entièrement calorifugée, elle est pensée pour minimiser les déperditions thermiques et assurer un fonctionnement discret. L'appareil est équipé d'un embout d’évacuation des condensats, deux ventilateurs à deux vitesses pour l'air neuf et l'air vicié, ainsi que deux filtres d'efficacité G4 pour purifier ces flux d'air. Le cœur de cette technologie réside dans son récupérateur de chaleur, un élément crucial qui permet de transférer les calories de l'air extrait vers l'air entrant, réduisant ainsi la consommation d'énergie nécessaire au chauffage.
Le modèle "Gorner kit" de Sauter se distingue par son haut rendement, promettant un confort optimal tout au long de l'année. Il est particulièrement adapté à une installation dans les combles, pour laquelle des modèles spécifiquement conçus sont recommandés, afin d'assurer une performance et une praticité accrues par rapport aux unités destinées à un volume chauffé. Ce système assainit l'air intérieur en filtrant les pollens et les poussières, tout en supprimant l'humidité et les mauvaises odeurs. Un atout majeur est son By-Pass intégré, qui permet de rafraîchir le logement pendant les nuits d'été sans préchauffer l'air entrant, contribuant ainsi à un confort thermique estival appréciable.
L'installation et l'entretien du "Gorner kit" sont conçus pour être aisés. Son caisson basse consommation est remarquablement silencieux, et sa conception ultra compacte et légère lui permet de passer par une trappe de visite standard, facilitant l'accès aux filtres sans nécessiter d'outils. L'emplacement judicieux des raccords et l'isolation renforcée du caisson simplifient la manipulation et préviennent les déperditions de chaleur, optimisant ainsi l'efficacité énergétique globale du système.
Avant de procéder à l'installation d'une VMC double flux Sauter, une préparation minutieuse est essentielle pour garantir son bon fonctionnement et maximiser ses avantages énergétiques. Cette étape préliminaire implique la définition précise de l'emplacement du caisson et la compréhension des configurations de réseau possibles.
Le choix de l'emplacement du caisson est une décision fondamentale qui impacte directement l'efficacité énergétique et la praticité de l'installation. Deux options principales s'offrent : l'installation dans les combles ou dans un volume chauffé.
L'installation dans les combles présente l'avantage de réduire les pertes de chaleur, car le caisson est moins exposé aux variations de température ambiante. Cependant, cette configuration exige une isolation rigoureuse des conduits pour minimiser les déperditions thermiques le long de leur parcours, surtout s'ils traversent des zones non chauffées.
À l'inverse, le placement du caisson dans un volume chauffé minimise les déperditions thermiques directes du caisson lui-même et peut améliorer l'efficacité énergétique globale du système. Cette option facilite également l'accès pour l'entretien.
Quelle que soit la localisation choisie, l'accessibilité demeure un critère primordial. Un accès aisé au caisson et à ses composants, notamment aux filtres, est indispensable pour assurer un entretien régulier et une maintenance aisée, garantissant ainsi la performance et la longévité du système de ventilation. Il est également recommandé de positionner la prise d'air extérieure sur une façade du bâtiment et le chapeau de toiture sur le toit. Cette disposition permet de s'assurer que le système n'aspire pas à nouveau l'air déjà extrait, évitant ainsi les cycles de re-contamination de l'air intérieur. Une installation soignée de la VMC double flux optimise le fonctionnement du système, assurant performance et durabilité.
La conception du schéma de montage est la prochaine étape cruciale. Elle permet de déterminer avec précision les accessoires nécessaires, qui varient significativement en fonction de la configuration du réseau de distribution d'air. Deux configurations principales de réseau sont possibles :
Le réseau en pieuvre : Cette configuration se caractérise par des gaines individuelles partant directement du caisson de distribution vers chaque bouche d'insufflation et d'extraction. Ce système offre une grande flexibilité dans le dimensionnement des conduits pour chaque pièce, permettant un réglage fin des débits d'air. Il est souvent privilégié pour sa capacité à optimiser la ventilation pièce par pièce.
Le réseau linéaire : Dans cette configuration, une gaine principale distribue l'air, et des dérivations plus petites partent de cette gaine pour alimenter les différentes bouches. Ce système peut être plus simple à installer dans certaines configurations de bâti, mais peut nécessiter une attention particulière au dimensionnement de la gaine principale pour assurer des débits homogènes dans toutes les pièces.
Le choix entre ces deux configurations dépendra de la typologie du bâtiment, de la disposition des pièces, des contraintes architecturales et des préférences en matière de performance et de facilité d'installation. Une définition claire du schéma de montage garantit que tous les éléments nécessaires sont prévus, évitant ainsi les imprévus lors de l'installation.
Une fois la préparation effectuée, l'installation proprement dite de la VMC double flux Sauter peut commencer. Cette phase requiert une attention méticuleuse à chaque étape pour garantir l'étanchéité, la performance et la sécurité du système.
Le positionnement de la prise d'air extérieure et du chapeau de toiture est essentiel pour assurer une ventilation efficace et prévenir la contamination croisée. La prise d'air extérieure doit idéalement être située sur une façade non exposée aux vents dominants. Cela permet de réduire les perturbations du flux d'air entrant et d'assurer une aspiration plus stable. Il est impératif d'éviter toute proximité avec des sources de pollution potentielles (cheminées, bouches d'extraction, etc.) pour prévenir les contaminations croisées entre l'air extrait et l'air entrant. Cette précaution garantit la qualité de l'air introduit dans le bâtiment, un aspect fondamental du rôle de la VMC double flux.

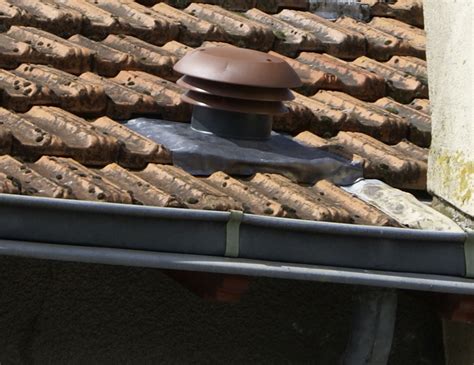

Le chapeau de toiture, quant à lui, doit être installé sur le toit avec une attention particulière portée à l'étanchéité et à la protection contre les intempéries. L'utilisation de matériaux résistants aux UV et à la corrosion assure la durabilité de l'installation de la VMC double flux face aux agressions extérieures. Un positionnement précis de ces éléments contribue significativement à l'efficacité et à la longévité du système de ventilation, en assurant une captation d'air frais optimale et une évacuation des rejets sans risque de ré-aspiration.
L'installation du caisson de la VMC double flux Sauter requiert une attention particulière pour garantir son efficacité acoustique et sa performance énergétique.
La première étape consiste en la fixation du caisson. Pour la suspension, il est recommandé d'utiliser des silent-blocs ou des suspentes anti-vibratiles. Ces dispositifs permettent de réduire significativement les nuisances sonores en isolant le caisson des vibrations transmises à la structure du bâtiment. Une fixation au sol ou au mur nécessite des supports adaptés et un calage précis pour assurer une stabilité optimale et éviter toute déformation du caisson, qui pourrait affecter son fonctionnement.
Le tuyau d’évacuation des condensats et son raccord doivent impérativement être isolés. Cette isolation est cruciale pour éviter le gel du condensat, qui pourrait obstruer le tuyau et causer des dysfonctionnements. Il est également indispensable de vérifier que le raccord d'évacuation est toujours bien en place sous le produit après l'installation. Une vérification de l'étanchéité de l'ensemble du système et du bon écoulement des condensats est une étape de contrôle non négligeable.
Ensuite, il faut procéder au raccordement des gaines d'insufflation et d'extraction au caisson. Il est primordial de veiller à une connexion parfaitement étanche pour éviter toute fuite d'air, qui réduirait l'efficacité du système et pourrait entraîner des déperditions thermiques. L'utilisation de colliers de serrage robustes et de manchons d'étanchéité est recommandée. Pour renforcer l'étanchéité des jonctions, l'application de ruban adhésif aluminium est une pratique courante et efficace.
Enfin, le branchement électrique doit être effectué en respectant scrupuleusement les normes en vigueur. Il faut s'assurer que l'alimentation du caisson est correctement dimensionnée et protégée par un dispositif de sécurité approprié. Une fois le branchement électrique réalisé, un test complet du système est indispensable pour garantir le bon fonctionnement, la sécurité de l'installation et l'absence de bruits anormaux.

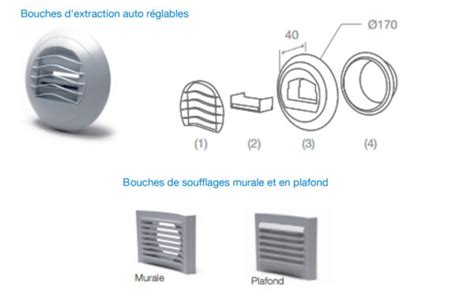

La performance globale de la VMC double flux repose également sur le positionnement et le réglage adéquat des bouches d'insufflation et d'extraction.
Les bouches d'insufflation sont destinées à introduire l'air neuf préchauffé dans les pièces de vie telles que les chambres et le salon. Leur positionnement doit favoriser une diffusion homogène de l'air dans la pièce, en évitant les courants d'air directs et désagréables. L'ajustement du débit d'air de chaque bouche est une étape clé pour optimiser le confort. Ce réglage doit être effectué en tenant compte du volume de la pièce et de son usage spécifique. Par exemple, une chambre peut nécessiter un débit d'air différent d'un salon.
Les bouches d'extraction, quant à elles, sont installées dans les pièces humides comme la salle de bains, la cuisine et les WC. Leur rôle est de capter l'air vicié, l'humidité et les odeurs avant qu'elles ne se propagent dans le reste du logement. Si les bouches sont équipées de capteurs d'humidité ou de présence, il est nécessaire de prévoir le câblage électrique adéquat lors de l'installation initiale de la VMC double flux. Ces capteurs permettent une régulation automatique du débit d'extraction en fonction des besoins réels de la pièce, optimisant ainsi l'efficacité énergétique et le confort.
Le réglage du débit des sanitaires, par exemple, peut être ajusté à l'aide de volets. Pour un débit de 15 m³/h, le volet est clipsé verticalement, et la lame en terphane est placée en tension derrière les butées latérales. Pour un débit de 30 m³/h, le volet est ramené vers l'arrière jusqu'à ce qu'il se bloque derrière les taquets latéraux, la lame en terphane restant libre. Ces ajustements précis garantissent que chaque pièce bénéficie d'une ventilation adaptée à ses besoins.
La connexion des gaines au réseau de distribution, et plus particulièrement à l'échangeur de chaleur, exige une étanchéité parfaite pour éviter toute perte d'air. L'utilisation de colliers de serrage et de ruban adhésif aluminium est essentielle pour assurer des jonctions solides et hermétiques entre les différentes gaines d'insufflation et d'extraction et les points de connexion du caisson.
L'isolation des gaines est également un aspect crucial, surtout pour celles qui traversent des zones non chauffées (combles, vides sanitaires). Une isolation adéquate, réalisée avec des matériaux comme la laine minérale ou la mousse élastomère, est indispensable pour prévenir les pertes thermiques. En effet, l'air qui circule dans les gaines peut se réchauffer ou se refroidir considérablement s'il n'est pas correctement isolé, ce qui réduit l'efficacité globale du système de récupération de chaleur et augmente la consommation d'énergie du système de chauffage principal.
Une fois l'installation physique terminée, une série de vérifications et de tests est indispensable pour s'assurer du bon fonctionnement, de la sécurité et de l'efficacité de la VMC double flux Sauter. Ces étapes finales garantissent que le système est prêt à remplir son rôle de manière optimale.
Le premier contrôle à effectuer est un test d'étanchéité du réseau de gaines. Ce test peut être réalisé à l'aide d'un manomètre pour mesurer la pression dans le réseau et détecter d'éventuelles fuites. En complément, un contrôle visuel approfondi des raccords, des jonctions et des colliers de serrage est nécessaire pour identifier toute anomalie ou point faible potentiel. La détection et la correction de fuites à ce stade sont primordiales, car elles peuvent engendrer des pertes de débit d'air significatives et compromettre l'efficacité de la ventilation.
Après avoir validé l'étanchéité, un test de fonctionnement général du système doit être réalisé. Ce test permet de s'assurer que tous les composants fonctionnent correctement et que le système dans son ensemble est opérationnel.
Il faut commencer par vérifier l'absence de bruits anormaux, tels que des sifflements, des claquements ou des vibrations excessives. Ces bruits peuvent indiquer un problème mécanique, un déséquilibre des ventilateurs, ou une mauvaise fixation d'un composant.
Ensuite, il est important de contrôler la consommation électrique du caisson. Cette mesure permet de s'assurer que l'installation est énergétiquement efficace et que la consommation est conforme aux spécifications du fabricant. Une consommation électrique anormalement élevée pourrait signaler un dysfonctionnement, un encrassement des filtres ou des ventilateurs, ou encore un problème au niveau du moteur.
Enfin, il est conseillé de vérifier les débits d'air aux différentes bouches d'insufflation et d'extraction pour s'assurer qu'ils correspondent aux réglages effectués et aux besoins des pièces. Des outils de mesure de débit d'air peuvent être utilisés à cette fin.
Ces vérifications et tests permettent de valider la qualité de l'installation, d'identifier et de corriger les éventuels problèmes, et d'apporter les ajustements nécessaires pour garantir une performance optimale du système de ventilation. Une installation réussie est la garantie d'un air intérieur sain et d'une efficacité énergétique durable.
L'installation d'une VMC double flux comme le "Gorner kit" de Sauter est un investissement important pour le confort et la santé de votre foyer. Pour maintenir son efficacité et prolonger sa durée de vie, un entretien régulier est indispensable. Cet entretien garantit non seulement la qualité de l'air intérieur, mais aussi la performance énergétique du système.
L'une des actions d'entretien les plus critiques est le remplacement régulier des filtres. Il est généralement recommandé de les remplacer tous les 6 mois. Des filtres propres sont essentiels pour plusieurs raisons :
Les filtres de remplacement sont vendus par lot de 4 et peuvent être obtenus en contactant le service après-vente de Sauter.
Au-delà du remplacement des filtres, d'autres interventions sont nécessaires pour un entretien complet :
Un entretien régulier et méticuleux prolonge la durée de vie de votre VMC double flux, maintient son efficacité énergétique et assure un air intérieur sain et confortable pour tous les occupants du logement.
Il est important de noter que cet appareil est garanti trois ans à compter de la date d'achat contre tous défauts de fabrication. Dans le cadre de cette garantie, Sauter assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après-vente. Il est toutefois précisé qu'en aucun cas la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'œuvre, de déplacement ou d'indemnité de quelque nature qu'elle soit. Cette clause souligne l'importance de confier l'installation et les interventions potentiellement couvertes par la garantie à des professionnels qualifiés.
