L'installation d'un échangeur d'air, souvent appelé échangeur d'air à récupération de chaleur (VRC), est une étape cruciale pour améliorer la qualité de l'air intérieur et optimiser l'efficacité énergétique de votre domicile. Si vous envisagez d'en faire l'acquisition, une installation adéquate est primordiale pour en tirer le maximum de bénéfices. Ce guide détaille les aspects essentiels de l'installation d'un VRC, depuis l'évaluation de vos besoins jusqu'aux spécificités techniques des conduits et de l'emplacement.
Avant de procéder à l'installation, il est fondamental de déterminer si un échangeur d'air est la solution appropriée à votre situation. Le taux d'humidité idéal à l'intérieur d'une maison se situe généralement entre 40 et 45 %. Certaines personnes associent immédiatement la condensation sur les fenêtres à un besoin d'échangeur d'air. Cependant, il est important de noter que maintenir un taux d'humidité adéquat est essentiel pour prévenir des problèmes de santé tels que la peau sèche ou les yeux qui piquent.
Si votre domicile souffre d'un taux d'humidité trop bas, l'installation d'un échangeur d'air pourrait aggraver la situation en diminuant davantage le degré d'humidité ambiant. Cela pourrait entraîner des soucis de santé comme une peau sèche et des problèmes respiratoires. Dans ce cas, si le taux d'humidité est adéquat et que vous constatez de la condensation, il est conseillé de faire appel à un professionnel pour diagnostiquer la cause et trouver la solution appropriée.
En revanche, si votre taux d'humidité est constamment supérieur à 45 % et que des traces de condensation apparaissent sur les murs, un échangeur d'air à récupération de chaleur peut s'avérer être une solution efficace. Cet appareil est conçu pour abaisser le taux d'humidité ambiant, qui est souvent le principal responsable de ces problèmes de condensation.
Bien que les échangeurs d'air à économie d'énergie existent, ils ne sont pas toujours recommandés pour les climats froids, particulièrement ceux où la température peut descendre en dessous de -4 degrés Celsius. Dans les régions aux hivers rigoureux, un VRC est généralement plus durable et résistant, assurant ainsi une meilleure performance sur le long terme. Le VRC récupère une partie de l'énergie calorifique contenue dans l'air vicié évacué, pour la transférer à l'air frais entrant. Cet échange permet des économies d'énergie substantielles, souvent de l'ordre de 40 à 70 % de l'énergie contenue dans l'air rejeté.

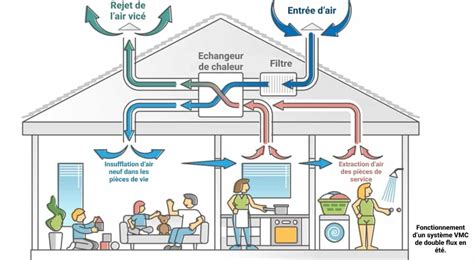

Le principe de fonctionnement d'un VRC repose sur le transfert de chaleur entre deux flux d'air : l'air extrait de la maison et l'air frais provenant de l'extérieur. L'air vicié, chargé d'humidité et de polluants, est extrait des pièces de vie, tandis que l'air neuf est introduit dans les zones de confort. Au cœur du système, un échangeur thermique transfère la chaleur de l'air extrait à l'air entrant sans qu'ils ne se mélangent. Ce processus permet de préchauffer l'air frais en hiver et de le refroidir légèrement en été, tout en renouvelant l'air intérieur.
Le choix de l'emplacement de votre VRC est déterminant pour son bon fonctionnement et sa maintenance. La première recommandation est de le situer dans un endroit facile d'accès. Cela facilitera grandement les opérations de nettoyage, le changement des filtres et les éventuelles réparations. Il est également crucial que l'endroit choisi soit chauffé afin de prévenir la formation de givre, qui pourrait endommager l'appareil.
Il est formellement déconseillé d'installer un VRC dans un garage. Les garages sont souvent des lieux où sont entreposés divers contaminants (produits chimiques, peintures, etc.), et installer l'appareil dans cette pièce entraînerait la diffusion de ces particules dans l'air de la maison.
Outre cette restriction, il est préférable d'éviter d'installer le VRC à proximité immédiate d'une pièce très fréquentée ou d'une chambre à coucher. Le but est de préserver la quiétude des occupants. Le sous-sol est souvent l'espace le plus approprié pour ce type de dispositif. Pour minimiser les vibrations et le bruit émis par l'appareil, il est recommandé de le suspendre adéquatement.
Lors de l'installation de votre VRC, assurez-vous de respecter une distance d'au moins 72 pouces (environ 183 cm) entre la bouche d'extraction d'air vicié et la prise d'air neuf. De plus, ces ouvertures devraient être situées à au moins 18 pouces (environ 46 cm) du niveau du sol. Idéalement, les installer un peu plus haut permettra à votre échangeur d'air de se salir moins rapidement.
Pour empêcher l'infiltration de poussière et de contaminants dans la maison, il est indispensable de munir les bouches d'extraction d'air de filtres appropriés. Sans cette précaution, des particules indésirables pourraient être introduites dans l'air ambiant.
Dans tous les cas, il est indispensable de veiller à ce que des grilles soient installées à l'embout des bouches d'extraction comme des bouches d'évacuation. Ces grilles jouent un rôle très important en empêchant l'entrée de détritus et de petits indésirables dans le système.
Lors de l'installation de votre VRC, il est important que les retours d'air vicié se fassent dans les pièces humides (comme la salle de bain ou la cuisine) plutôt que dans le reste de la maison. Pour ce qui est des sorties d'air frais, elles devraient être situées le plus loin possible des thermostats afin d'éviter des lectures erronées de la température ambiante.
Il faut également choisir avec soin l'emplacement des grilles d'aération. Évitez de les installer près de la sortie d'une pièce, car l'air frais serait alors dirigé vers le couloir, limitant sa diffusion dans la pièce elle-même.
Enfin, ne choisissez pas des grilles d'aération de dimensions trop petites. Un débit d'air insuffisant pourrait empêcher une bonne distribution de l'air frais, qui resterait alors au niveau du sol, tandis que l'air chaud monterait directement au plafond.
Au moment d'acheter les conduits pour votre VRC, vous aurez le choix entre des modèles rigides et des modèles souples. Il est fortement conseillé d'opter pour des conduits rigides. Ces derniers permettent à l'air de circuler plus aisément, ce qui se traduit par un meilleur rendement énergétique. De plus, les tuyaux rigides présentent de nombreux avantages par rapport aux tuyaux souples : ils se nettoient plus facilement, résistent mieux à l'écrasement et nécessitent moins de soutien pour être maintenus en place.
Les tuyaux souples ont une tendance accrue à accumuler la saleté, ce qui peut poser problème pour les personnes souffrant d'allergies à la poussière ou d'asthme. Bien qu'il soit possible d'utiliser des conduits flexibles pour relier l'appareil au réseau de distribution, il faut être conscient de leurs inconvénients potentiels.
Dans le cas où votre VRC serait relié à un système de chauffage central à air pulsé, il est essentiel de respecter certaines règles spécifiques. Selon les recommandations d'Écohabitation, la jonction entre le VRC et le système de chauffage devrait se faire à au moins trois mètres du générateur d'air chaud. De plus, elle doit être située à au moins un mètre des conduits qui acheminent l'air vers l'extérieur.
Quelle que soit la nature de l'échangeur d'air à récupération de chaleur que vous choisissez, il est impératif d'isoler ses conduits. Cette étape est cruciale pour éviter les problèmes de condensation et de moisissure. La résistance thermique de l'isolant devrait être d'au moins 0,7 (équivalent à R4). Une isolation adéquate garantit que la température de l'air circulant dans les conduits est maintenue, minimisant ainsi la formation de condensation.
L'eau de condensation produite par le VRC doit impérativement être évacuée correctement. La méthode préconisée est de la diriger vers un avaloir de sol. Des plateformes comme SoumissionRenovation.ca peuvent vous aider dans vos démarches pour obtenir des soumissions pour l'installation de votre système. En décrivant votre projet, vous serez mis en contact gratuitement avec les professionnels adéquats.
L'air intérieur d'un local, lorsqu'il est rejeté à l'extérieur (extraction), contient une quantité d'énergie qui peut être récupérée par échange avec l'air extérieur neuf introduit à l'intérieur. Cet échange permet des économies d'énergie substantielles, généralement de 40 à 70 % de l'énergie contenue dans l'air de rejet, surtout lorsque les volumes d'air traités sont importants.

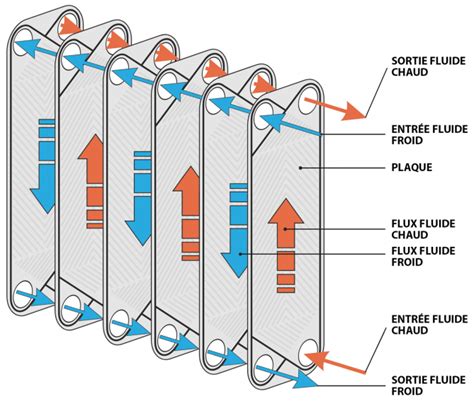

Ces échangeurs sont constitués de plaques superposées en aluminium, en inox ou en matériaux composites. Ces plaques créent deux fines veines d'air séparant le flux d'air extrait du flux d'air neuf. La circulation croisée de l'air, combinée à un taux de brassage important, permet une récupération d'énergie de l'ordre de 60 %. Les échangeurs à plaques permettent de transférer la chaleur entre deux flux d'air chaud et froid au travers des plaques, avec des rendements pouvant atteindre jusqu'à 90 %. Ils sont largement utilisés dans les systèmes de ventilation, de climatisation et de chauffage pour leur efficacité.
TRIANON ÉCHANGEURS propose des échangeurs à plaques pour diverses applications, y compris les data centers. Ces échangeurs sont conçus pour répondre à de fortes contraintes techniques, offrant une haute efficacité (jusqu'à 90 %), une étanchéité entre les flux d'air, de faibles pertes de charge et la capacité de supporter des pressions différentielles élevées. Ils sont également faciles à installer et à entretenir, avec une absence de pièces en mouvement.
Le caloduc est un tube contenant un fluide frigorigène, choisi en fonction de la température de travail désirée. Il fonctionne en cycle fermé, basé sur les principes d'évaporation et de condensation. L'air chaud cède sa chaleur et vaporise le liquide. La vapeur monte le long du tube et se condense en cédant sa chaleur à l'air froid. Le liquide redescend ensuite pour un nouveau cycle, soit par gravité, soit par capillarité.
Dans ce type d'échangeur, deux batteries à ailettes sont utilisées : une sur l'air extrait et une sur l'air neuf. Elles sont reliées par un circuit hydraulique où circule un fluide caloporteur grâce à une pompe, permettant le transfert thermique. La régulation se fait généralement via une vanne trois voies.
Moins répandus, les échangeurs à rotation fonctionnent grâce à un rotor en rotation lente. Une partie du composant est en contact avec l'air chaud extrait, l'autre avec l'air frais entrant. Le rotor emmagasine la chaleur puis la restitue à l'air frais, offrant souvent un rendement énergétique élevé.
Une ventilation mécanique contrôlée (VMC) double flux, intégrant un échangeur de chaleur, récupère entre 70 et 90 % de la chaleur contenue dans l'air ambiant avant de l'expulser. C'est une solution particulièrement pertinente pour les maisons bien isolées.
L'intégration d'un échangeur d'air dans une VMC double flux contribue à réduire la consommation énergétique grâce à la récupération de chaleur de l'air extrait. De plus, en renouvelant constamment l'air de votre habitation, il aide à éliminer les polluants, les allergènes et l'humidité excessive, améliorant ainsi la qualité de l'air intérieur. Vous respirez un air plus sain.
Grâce à la récupération de chaleur, l'échangeur d'air maintient une température intérieure plus stable tout au long de l'année, réduisant les besoins en chauffage pendant l'hiver. L'échange d'air régule également l'humidité intérieure du logement, contribuant ainsi à protéger votre habitation des problèmes liés à un excès d'humidité.
En réduisant votre consommation énergétique et votre empreinte carbone, l'échangeur d'air est une solution de ventilation plus respectueuse de l'environnement. Une ventilation mécanique avec échangeur de chaleur est un investissement judicieux pour réduire votre consommation énergétique et améliorer votre confort.
L'échangeur thermique est un composant essentiel des systèmes de chauffage, de climatisation et de réfrigération. Son rôle est d'assurer le transfert de chaleur entre deux fluides sans qu'ils ne se mélangent, généralement à travers une paroi conductrice.
Selon les lois naturelles de la physique, l'énergie tend à l'équilibre. Lorsqu'il existe une différence de température, la chaleur se transfère du corps chaud vers le corps froid. Dans un échangeur thermique, ce transfert s'effectue via une surface de séparation. Pour un bon échange, les deux fluides doivent être à des températures différentes. Le fluide chaud cède des calories au fluide froid, se refroidissant ainsi, tandis que le fluide froid se réchauffe.
Les fluides utilisés peuvent être de natures diverses : eau, liquide caloporteur, air, huile, vapeur d'eau. Leur circulation peut s'effectuer :
La circulation à contrecourant et à courants croisés est généralement plus efficace que la circulation à co-courant.
La capacité conductrice du matériau est primordiale pour l'efficacité de l'échangeur thermique. Les matériaux couramment utilisés incluent le cuivre, l'inox, l'aluminium et l'acier. Ces matériaux se retrouvent dans les radiateurs, les chaudières ou les chauffe-eau.
Les échangeurs thermiques peuvent être conçus sous différentes formes :
Le rendement d'un échangeur thermique est directement lié à la minimisation des pertes thermiques. Un matériau plus conducteur optimise l'échange de chaleur. L'écart de température (delta T) entre les deux fluides est également crucial pour un échange de chaleur efficace. Sans cet écart suffisant, le transfert devient difficile et énergivore.
Les échangeurs de chaleur à plaques sont généralement plus efficaces que les échangeurs tubulaires pour gérer des applications où l'écart de température est faible, grâce à la turbulence qu'ils génèrent et à l'épaisseur réduite de leurs plaques (souvent entre 0,3 et 0,6 mm).
Le choix de l'échangeur thermique dépendra de divers paramètres, notamment les débits des fluides, les pressions différentielles admissibles, la chaleur spécifique des fluides, leur viscosité et le coefficient global de transfert de chaleur. Une conception adaptée, comme celle proposée par Alfa Laval, permet de sélectionner la taille optimale d'échangeur thermique pour une application donnée, en tenant compte des propriétés des différents fluides et réfrigérants.
L'obtention d'une certification par des organismes reconnus, comme l'AHRI (Air-conditioning, Heating, and Refrigeration Institute), garantit que le fonctionnement de l'échangeur thermique est conforme aux déclarations des fabricants. Des calculateurs en ligne peuvent également vous aider à identifier le type d'échangeur adapté à vos projets.
En résumé, une installation correcte et un choix judicieux de votre échangeur d'air à récupération de chaleur sont essentiels pour garantir un environnement intérieur sain, confortable et économe en énergie.
