La climatisation gainable représente une solution moderne et élégante pour assurer un confort thermique optimal au sein de votre habitat. Alliant discrétion, efficacité et silence, ce système centralisé régule la température de manière uniforme, se faisant oublier tout en améliorant votre bien-être. Loin d'être une simple commodité, l'installation d'une climatisation gainable est un investissement judicieux pour votre confort quotidien et la valeur de votre propriété. Bien que son installation soit complexe et requiert l'intervention de professionnels qualifiés pour garantir un fonctionnement optimal et sécurisé, comprendre son fonctionnement et ses exigences est essentiel.
Ce système, conçu pour la discrétion, s'intègre parfaitement aussi bien dans les constructions neuves que dans les projets de rénovation, sans nécessiter de saignées dans les murs. L'unité intérieure, généralement placée dans les combles ou un faux plafond, est associée à un réseau de gaines dissimulées. Seules les grilles de diffusion d'air restent visibles, préservant ainsi l'esthétique intérieure de votre domicile. Le climatiseur gainable offre de nombreux atouts, dont sa discrétion absolue, son silence exceptionnel grâce à l'isolation des éléments bruyants (système de ventilation et compresseur), sa performance énergétique élevée grâce à l'utilisation d'une pompe à chaleur air-air, et son confort sur mesure avec une température uniforme ou programmable pièce par pièce. De plus, il respecte l'environnement en utilisant une énergie renouvelable.
L'installation d'un système gainable, bien que complexe, repose sur l'assemblage de plusieurs composants clés. Le processus commence par la sélection d'une unité intérieure adaptée à la configuration de votre logement. Il est impératif de veiller aux dimensions d'accès pour le passage de l'unité intérieure et des plénums.
Une fois les dimensions vérifiées, l'unité intérieure doit être suspendue aux fermettes, généralement dans les combles ou un faux plafond, à l'aide de gripples (filins métalliques) ou de tiges filetées. Il est crucial de laisser une légère pente pour permettre l'écoulement des condensats, particulièrement pour les gainables basse pression. L'emplacement de cette unité est stratégique, car il doit correspondre aux zones de reprise et de soufflage prévues pour une distribution d'air optimale.
Après avoir solidement fixé l'unité intérieure, on procède à la connexion des plénums de reprise et de soufflage. Ces éléments sont fixés à l'unité à l'aide de vis autoforantes, et l'étanchéité est assurée par du scotch aluminium et du scotch isolant. Les plénums doivent également être soutenus, souvent par un second jeu de gripples, pour garantir leur stabilité.
L'ensemble unité intérieure et plénums peut être positionné dans les faux plafonds, à condition de disposer d'une hauteur sous plafond suffisante. Pour les gainables basse pression, une hauteur minimale de 200 mm est requise, tandis que pour les gainables moyennes et hautes pressions, il faut compter au moins 300 mm.

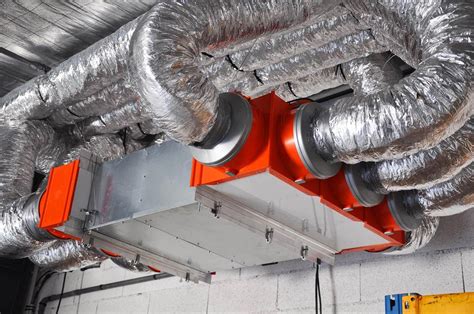

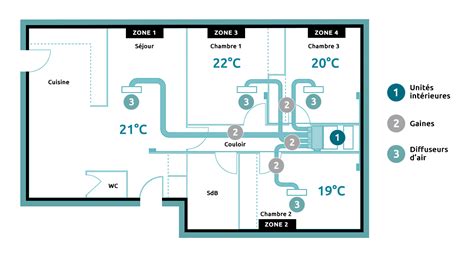

Le réseau aéraulique est l'épine dorsale du système de climatisation gainable. Il est constitué des gaines qui distribuent l'air conditionné dans toutes les pièces de la maison.

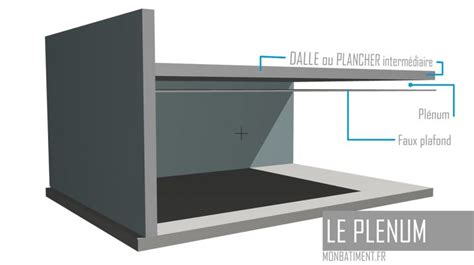

Le plenum de reprise est connecté au plenum de l'unité intérieure. Il est généralement dimensionné pour des gaines de 200 mm, voire 250 mm, et se positionne dans un dégagement, comme un couloir ou une entrée spacieuse. La règle générale est d'une grille de reprise pour un gainable jusqu'à 7 kW, et deux grilles pour un appareil de plus de 7 kW. Le plenum de reprise est fixé au plafond après découpe précise de celui-ci. Si le plenum est situé très près de l'unité intérieure, l'installation de chicanes peut être nécessaire pour atténuer le bruit.

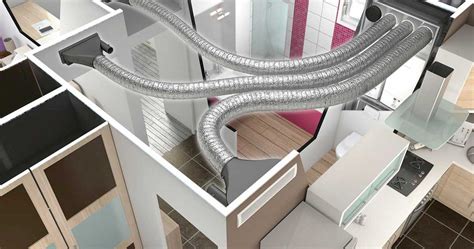

Les gaines de soufflage sont connectées aux piquages du plenum de soufflage. Il est essentiel que les parties aérauliques ne soient pas en contact avec l'air ambiant pour éviter tout phénomène de condensation. Le dimensionnement des gaines est primordial : des gaines de 160 mm sont privilégiées pour les petites surfaces (inférieures à 15 m²), comme les chambres, associées à des plénums et grilles de dimensions 300x100 ou 300x150 mm. Pour des surfaces plus importantes, des gaines de 200 mm sont recommandées, avec des plénums et grilles de 400x150 ou 400x200 mm.
Pour une discrétion accrue, il est possible d'opter pour des plénums doubles fentes. Le plenum de soufflage est fixé au plafond à l'aide de griffes latérales, après découpe aux bonnes dimensions, et la grille est ensuite fixée par des clips. Pour une finition soignée, un joint acrylique peut être réalisé autour du plenum. Dans le cas de faux plafonds, les plénums latéraux, nécessitant une hauteur d'à peine 200 mm, sont une excellente option.
La gestion de la température dans chaque pièce est un aspect crucial du confort offert par la climatisation gainable. Plusieurs systèmes de régulation existent, offrant différents niveaux de contrôle et d'économies.
La solution la plus économique à l'installation est le système sans régulation. Dans ce cas, la température est la même dans toutes les pièces, déterminée par la consigne sélectionnée sur la télécommande principale. Cependant, cette solution est plus coûteuse à l'utilisation, car le système continue de chauffer ou de climatiser les pièces même si elles ne sont pas occupées.
L'ajout de volets manuels équipés de servomoteurs à chaque ligne aéraulique du plenum de soufflage permet une régulation par pièce. Pilotés par un thermostat dédié dans chaque pièce (sauf celle de la télécommande principale), ces systèmes permettent de réguler la température à 2°C près et de couper la diffusion d'air dans les zones non utilisées.
Le système DELTA DORE utilise également des volets manuels avec servomoteurs, pilotés par un pack RF composé de thermostats radio et d'une passerelle de communication. Cette solution rend chaque pièce indépendante, y compris le salon équipé de la télécommande principale. Elle nécessite l'installation d'un système by-pass entre le plenum de soufflage et le plenum de reprise pour gérer le trop-plein d'air, une opération délicate mais essentielle.
La régulation Airzone (ou Shogun Navizone) est l'une des solutions les plus avancées. Elle comprend un plenum de soufflage avec volets motorisés, une passerelle de communication, et une platine centrale qui optimise la régulation. Un pack de thermostats (filaires ou radio) et, en option, un webserveur pour le pilotage à distance via Wi-Fi complètent le système. Facile à installer et à configurer, cette solution permet de créer jusqu'à 8 zones indépendantes, d'économiser jusqu'à 53% sur la facture d'énergie annuelle (soit jusqu'à 600€), et offre un pilotage intuitif, souvent via une application mobile comme Cozytouch.
L'unité extérieure, bien que moins visible, joue un rôle crucial dans le fonctionnement du système gainable. Son emplacement et ses raccordements doivent être réalisés avec soin.

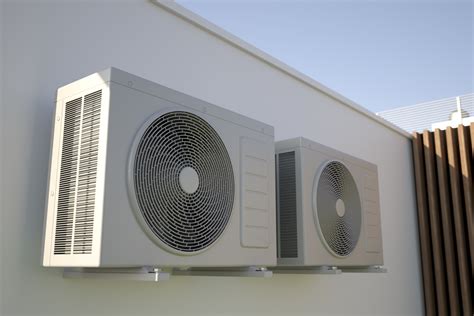

L'unité extérieure peut être installée sur un balcon, une terrasse, ou au sol. Il est préférable d'éviter l'exposition plein sud pour limiter l'impact du soleil en mode climatisation, et le plein nord pour le chauffage. Un emplacement à l'abri des vents dominants et loin des sources de bruit ou de pollution est également recommandé. Il est conseillé de laisser un espace minimum de 10 cm tout autour de l'unité pour assurer une bonne ventilation.
Le support mural avec amortisseurs coniques est une solution courante pour limiter les vibrations. Alternativement, le support au sol, plus simple, consiste à poser l'unité sur une dalle en béton, son poids assurant sa stabilité. Si l'unité doit être installée dans les combles, des solutions comme la pose sur solives avec bandes antivibratoires ou l'utilisation de plots caoutchouc sont possibles.
L'alimentation électrique de l'unité extérieure est essentielle. Un câble d'interconnexion relie les deux unités, généralement de section 4G x 1,5 mm². Les liaisons frigorifiques, consistant à connecter les tuyaux de cuivre entre l'unité intérieure et extérieure, sont une opération délicate qui doit impérativement être réalisée par un professionnel qualifié pour éviter toute fuite de fluide réfrigérant. Les diamètres courants sont de 1/2" pour le gaz et 1/4" pour le liquide, avec une longueur standard de liaison frigorifique allant de 5 à 30 mètres. L'isolation de ces lignes est primordiale pour prévenir les pertes thermiques.
Un entretien régulier est indispensable pour assurer la performance et la longévité de votre climatisation gainable.
L'entretien courant, que vous pouvez réaliser vous-même, comprend le nettoyage ou le remplacement des filtres tous les deux à trois mois. Des filtres encrassés réduisent le flux d'air, diminuent l'efficacité et augmentent la consommation énergétique. Il faut également vérifier que les grilles de ventilation ne sont pas obstruées.
Une visite annuelle par un professionnel qualifié est fortement recommandée. Ce dernier pourra identifier et résoudre les problèmes potentiels avant qu'ils ne s'aggravent. Un contrat d'entretien annuel est une excellente option pour garantir la maintenance de votre système et prolonger sa durée de vie.
Il est utile de connaître les problèmes courants tels que le manque de refroidissement, les bruits inhabituels ou les fuites d'eau. Des solutions simples comme la réinitialisation du système ou le nettoyage des composants accessibles peuvent parfois suffire.
L'installation d'une climatisation gainable représente un investissement initial plus élevé qu'un système de type split, en raison de la complexité de l'installation et du coût du matériel.
Le coût du matériel seul varie généralement entre 1 000 et 8 000 €, tandis que l'installation complète, matériel et pose incluses, peut s'échelonner de 5 000 à 15 000 €. La puissance de l'appareil, sa classe énergétique (A++, A+++), la marque, la gamme, ainsi que la complexité du chantier (nécessité de créer des passages, de réaliser des faux plafonds) sont autant de facteurs qui influent sur le prix final.
Malgré son coût, la climatisation gainable est éligible à plusieurs dispositifs d'aide financière. Les Certificats d'Économie d'Énergie (CEE), les primes de l'Anah (MaPrimeRénov', MaPrimeRénov' Sérénité), l'Éco-Prêt à Taux Zéro (Éco-PTZ) et la prime à la conversion des chaudières peuvent réduire significativement le coût de l'investissement. Le taux de TVA réduit à 20% pour l'installation d'une pompe à chaleur air-air est également un avantage non négligeable.
L'installation d'une climatisation gainable est un travail technique qui requiert un savoir-faire spécifique et l'intervention d'un professionnel qualifié.
Un professionnel expérimenté vous aidera à choisir le modèle adapté à vos besoins et réalisera un bilan thermique complet pour un dimensionnement précis du système. La pose du réseau aéraulique, les raccordements électriques et frigorifiques, ainsi que les réglages fins demandent une expertise pointue.
L'installation d'une unité extérieure en façade peut nécessiter une déclaration préalable de travaux à la mairie. Un professionnel peut également gérer la coordination des différents corps de métiers si des travaux complémentaires sont nécessaires (plomberie, électricité, plâtrerie).
Il est fortement recommandé de demander plusieurs devis détaillés pour comparer les offres et trouver le meilleur rapport qualité-prix. Un suivi complet du chantier, de l'étude à la réception des travaux, assure la réussite de votre projet et votre satisfaction. Des entreprises spécialisées peuvent offrir un accompagnement personnalisé, une assistance technique après-vente et des garanties solides.
La hauteur sous plafond est un paramètre déterminant pour l'installation d'une climatisation gainable, influençant non seulement la faisabilité mais aussi les performances du système.
En règle générale, une hauteur sous plafond minimale de 2,40 mètres est recommandée pour une installation confortable. Cette hauteur permet d'intégrer l'unité intérieure et les gaines sans créer une sensation d'écrasement. Le code de la construction prévoit des normes précises pour garantir le bon fonctionnement et le confort.
La hauteur sous plafond influe sur le volume d'air à traiter, nécessitant une puissance frigorifique adaptée. Un plafond plus haut demande un système plus puissant et un débit d'air optimisé pour assurer une température homogène. Par exemple, pour un plafond de 3 mètres, la puissance du système devra être majorée de 15 à 20% par rapport à un plafond standard de 2,5 mètres.
Ne vous inquiétez pas si votre logement présente une hauteur sous plafond limitée. Des solutions existent, telles que les systèmes gainables ultra-plats (nécessitant seulement 15 à 20 cm d'espace), des gaines souples à profil réduit, ou encore des techniques de dissimulation des réseaux en périphérie des pièces. Ces adaptations permettent d'envisager l'installation d'un système gainable même dans les appartements anciens ou les combles aménagés.
L'installation d'une climatisation gainable en rénovation présente des défis spécifiques, notamment en matière d'espace et d'intégration architecturale.
Dans les maisons anciennes ou les appartements avec faux plafonds existants, il est crucial d'évaluer la hauteur disponible et la configuration du plénum. Des trappes de visite doivent être prévues pour faciliter la maintenance future. L'utilisation de gaines de faible diamètre ou de systèmes ultra-plats peut être nécessaire.
L'objectif est de minimiser les travaux invasifs. Si possible, utiliser des couloirs ou des espaces techniques existants pour le passage des gaines permet de limiter les démolitions et de préserver l'esthétique des pièces. Des entreprises spécialisées peuvent proposer des solutions sur mesure pour intégrer le système sans déposer complètement le faux plafond.
Pour les installations dans des locaux recevant du public (ERP), le respect des normes de sécurité incendie et de performance acoustique est primordial. La solution gainable doit être précisément adaptée à l'architecture du bâtiment.
La climatisation gainable, lorsqu'elle est correctement conçue et installée, offre un confort thermique exceptionnel, discret et efficace. L'étude préalable, le choix des équipements et le recours à des professionnels qualifiés sont les clés d'une installation réussie, garantissant un investissement durable pour votre bien-être.
