L'humidité représente un ennemi insidieux pour les circuits frigorifiques, qu'il s'agisse de chambres froides, d'entrepôts frigorifiques ou de systèmes de climatisation et de réfrigération plus larges. Sa présence, souvent sous-estimée, peut engendrer une cascade de problèmes allant de la dégradation des produits à des dysfonctionnements coûteux des équipements. Comprendre les origines de cette humidité et mettre en œuvre des stratégies efficaces pour la contrôler est donc primordial pour garantir la performance, la durabilité et la sécurité des installations.
L'humidité pénètre dans les chambres froides et les congélateurs commerciaux par diverses voies, souvent involontaires. Les ouvertures fréquentes des portes, que ce soit pour la réception, le mouvement ou le stockage de marchandises, constituent une source majeure d'infiltration d'air extérieur, plus chaud et plus humide. Les procédures de nettoyage, notamment avec de l'eau, introduisent également de la vapeur d'eau dans l'environnement réfrigéré. De plus, la présence de personnes et le stockage de produits, dont certains peuvent contenir une quantité d'eau résiduelle, contribuent à augmenter le taux d'hygrométrie.
Dans des conditions de température positive, cette humidité excédentaire se condense sous forme de brouillard ou d'eau liquide, affectant la visibilité et créant des surfaces glissantes. En revanche, dans les environnements à température négative, l'humidité se transforme en glace. Cette formation de glace peut avoir des conséquences désastreuses : elle endommage les produits stockés, dégrade les emballages et peut causer des dégâts importants aux composants de l'entrepôt, tels que les évaporateurs, les ventilateurs et les structures internes. L'accumulation de givre sur les surfaces froides agit comme un isolant thermique, obligeant le compresseur à travailler davantage pour maintenir la température désirée, ce qui entraîne une surconsommation énergétique significative. On estime qu'une couche de givre de seulement 5 mm peut augmenter la consommation d'énergie de 30%. Les cycles de dégivrage répétés viennent aggraver cette situation.
Les conséquences de l'humidité non contrôlée dans les circuits frigorifiques sont multiples et impactent directement la rentabilité et la sécurité des opérations.
La condensation et la formation de glace peuvent altérer la qualité des produits stockés. Les aliments peuvent perdre leur texture, leur saveur, et leur durée de conservation peut être réduite. Les emballages, s'ils sont exposés à l'humidité, peuvent se ramollir, se déchirer, ou voir leur intégrité compromise, ce qui peut affecter la présentation et la protection des produits. Dans le cas de denrées sensibles comme les fruits et légumes, un taux d'hygrométrie inadapté peut accélérer leur flétrissement ou leur maturation prématurée.
La présence d'eau ou de glace sur les sols crée un risque accru de glissades et de chutes pour le personnel et pour les opérateurs de chariots élévateurs ou d'autres équipements de manutention. Cela peut entraîner des accidents du travail graves et coûteux. De plus, l'humidité peut accélérer la corrosion des structures métalliques et des composants électriques, réduisant ainsi la durée de vie des équipements et augmentant les coûts de maintenance.
L'humidité est particulièrement néfaste pour l'huile du compresseur. En présence d'eau, l'huile peut rapidement devenir acide. Cette acidité peut attaquer les composants internes du compresseur, tels que les clapets, les joints et les roulements, menant à des pannes coûteuses. Le diagnostic de cette acidité, bien que plus complexe sur les petits systèmes, est une étape cruciale lors de problèmes majeurs. Dans les cas extrêmes, il peut être nécessaire de remplacer l'huile et les filtres déshydrateurs, voire le compresseur lui-même.
L'accumulation de givre sur les évaporateurs, comme mentionné précédemment, réduit l'efficacité du transfert thermique, obligeant le compresseur à fonctionner plus longtemps et plus intensément. Cela augmente la consommation d'énergie et peut, à terme, provoquer une surchauffe et une défaillance du compresseur. Les cycles de dégivrage, s'ils sont trop fréquents, peuvent également entraîner des fluctuations de température qui nuisent à la conservation des produits.
Face à ces défis, plusieurs solutions techniques existent pour maîtriser efficacement le taux d'humidité dans les environnements frigorifiques. L'objectif est de limiter les apports hydriques, d'optimiser l'aération et de stabiliser le taux hygrométrique.
L'utilisation de déshumidificateurs est une stratégie particulièrement efficace pour éliminer l'humidité qui s'ajoute à l'environnement de l'entrepôt frigorifique ou du congélateur. Ils maintiennent une atmosphère plus sèche, réduisant ainsi considérablement l'accumulation de glace et la formation de brouillard.
Types de Déshumidificateurs et Stratégies d'Installation :

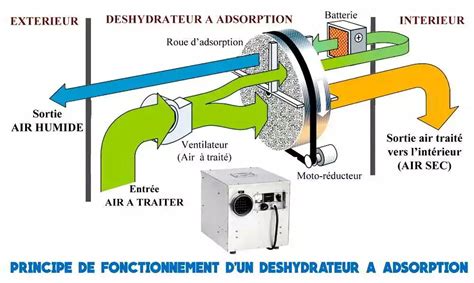

Déshumidificateurs à Adsorption (Roue Dessiccante) : Ces appareils sont idéaux pour les chambres froides et les congélateurs, car ils peuvent fonctionner efficacement même à très basse température. Le modèle Condair DA, par exemple, peut être équipé d'un boîtier sans pont thermique et d'une isolation renforcée (jusqu'à 100 mm), ce qui le rend adapté aux environnements exigeants. Les déshumidificateurs par adsorption sont parfaits pour la déshumidification à très basse température ou lorsqu'un très faible taux d'humidité est requis. Leur principe repose sur l'absorption de l'humidité par un matériau dessicant (comme le gel de silice) contenu dans une roue rotative. L'air humide passe à travers une section de la roue qui absorbe l'eau. Une autre section de la roue est chauffée pour libérer l'eau capturée, qui est ensuite évacuée sous forme de vapeur. Les unités New'r, par exemple, utilisent cette technologie pour éliminer l'humidité à des températures allant jusqu'à -70°C, grâce à une roue en silice.
Déshumidificateurs à Condensation : Ces unités sont plus adaptées aux environnements où la température n'est pas extrêmement basse et où l'ouverture des portes est limitée. Ils fonctionnent sur le principe d'une pompe à chaleur : l'air humide est refroidi en dessous de son point de rosée, provoquant la condensation de l'eau. La chaleur dégagée lors de ce processus peut être réutilisée. Les déshumidificateurs à condensation conviennent pour faire baisser le taux d'humidité relative jusqu'à environ 50%, avec une température au-dessus de 5°C. Ils sont moins adaptés aux températures basses en raison des risques de givrage de leurs composants internes.
Stratégies d'Implantation :
L'implantation stratégique du déshumidificateur est essentielle. Une position proche des zones à risque (entrées fréquentes, zones de stockage de produits humides) améliore son efficacité préventive. Une attention particulière doit être portée au sol, souvent point de convergence des condensations, pour limiter la formation de glace.

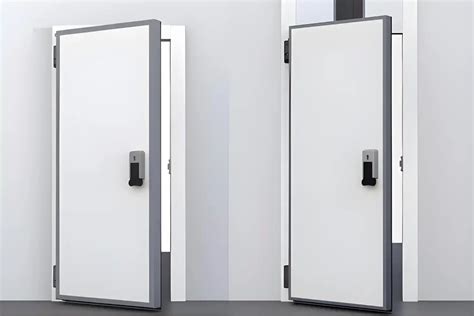

Une ventilation bien réglée est le deuxième pilier de la lutte contre l'humidité. Les rideaux d'air installés au-dessus des portes créent une barrière thermique efficace, limitant les échanges d'air chaud et humide avec l'extérieur lors des ouvertures. Combinés à des portes rapides, ils réduisent considérablement les apports hydriques. Il est cependant crucial de ne pas surdimensionner le renouvellement d'air, au risque d'augmenter inutilement la consommation énergétique.
Pour les chambres froides accueillant des produits sensibles, une Ventilation Mécanique Contrôlée (VMC) spécifique permet d'ajuster finement les apports d'air neuf tout en évitant les stagnations d'air propices au développement de moisissures.
Une isolation défectueuse des murs, plafonds ou sols crée des zones froides où la condensation peut facilement s'installer. Les ponts thermiques, ces points où l'isolation est moins efficace, deviennent des "aimants" à condensation. Il est donc primordial de s'assurer de l'intégrité de l'isolation de l'installation. Des joints d'étanchéité usés ou des portes mal ajustées sont également des points d'entrée majeurs pour l'air extérieur. Une inspection régulière des joints de porte et des angles des parois est indispensable pour détecter les défauts d'étanchéité. Pour les chambres anciennes, une réfection complète avec des panneaux sandwich isolants offre une solution durable.

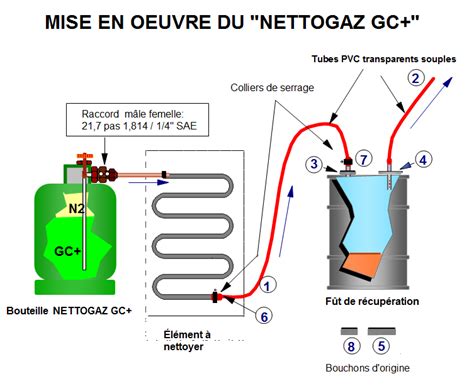

Dans le cas d'une contamination du circuit par de l'humidité, un nettoyage approfondi peut être nécessaire. Des produits spécifiques, comme le Nettogaz GC+, sont conçus pour le nettoyage interne des circuits frigorifiques. Le nettoyage s'effectue généralement par pulsations successives de solvant dans les sections de tuyauterie pour décoller les résidus. Il est crucial de respecter les procédures : démonter ou by-passer les organes sensibles (détendeurs, vannes), isoler le compresseur (qui ne doit jamais être nettoyé avec un solvant), et vérifier le serrage de tous les raccords avant toute injection de produit. Après le nettoyage, une déshydratation rigoureuse par tirage au vide est indispensable.
Dans le cas d'une intervention sur une installation frigorifique ayant subi une infiltration d'eau importante, il est souvent préconisé de remplacer les éléments les plus fragiles, tels que le déshydrateur et, dans certains cas, le compresseur. Des chasses d'azote alternées avec des tirages au vide sont utilisées pour éliminer l'humidité résiduelle des conduites.
Une gestion proactive de l'humidité repose sur une surveillance continue et une maintenance préventive rigoureuse.
L'utilisation de capteurs connectés permet un suivi précis des variations climatiques au sein des chambres froides. La fiabilité des appareils de mesure est primordiale, surtout pour les denrées sensibles. Un calibrage régulier des instruments garantit leur précision. Une élévation brutale de l'humidité relative peut multiplier les risques de développement de moisissures sur les aliments stockés.
La maîtrise du point de rosée est essentielle pour prévenir le givrage. Les professionnels utilisent des diagrammes psychrométriques ou des calculateurs en ligne pour anticiper ce phénomène. Les solutions techniques combinent souvent isolation renforcée et gestion des flux d'air.
Une routine de contrôle rigoureuse est nécessaire pour garantir la stabilité des conditions de conservation. Cela inclut :
La maintenance préventive, incluant le remplacement régulier des filtres et le nettoyage des sols et parois, joue un rôle clé dans la prévention des problèmes liés à l'humidité.
Pour une maîtrise efficace et durable de l'humidité, une approche globale combinant maintenance préventive, technologies éco-responsables et formation des équipes est indispensable.
La valorisation des rejets thermiques des groupes froids, par exemple pour le préchauffage de l'eau sanitaire ou l'alimentation de systèmes de dégivrage, permet de réduire la consommation énergétique globale. Les déshumidificateurs solaires, utilisant l'énergie photovoltaïque pour régénérer les dessiccants, représentent également une piste prometteuse pour diminuer la consommation électrique liée à la gestion hygrométrique et réduire l'empreinte carbone des installations.
La sensibilisation des équipes aux enjeux de l'humidité est déterminante. Des formations sur les fondamentaux de l'humidité, l'identification des sources de condensation et de moisissures, et l'utilisation de check-lists visuelles pour un contrôle quotidien simplifié, permettent d'améliorer les pratiques et de réduire les risques. Une bonne gestion des flux humides, notamment grâce à un sas de chargement bien conçu, peut réduire significativement les perturbations climatiques à l'intérieur des chambres froides.
En maîtrisant l'humidité, non seulement on préserve la qualité des produits stockés et la longévité des équipements, mais on optimise également la consommation énergétique, contribuant ainsi à une exploitation plus durable et plus rentable des installations frigorifiques.
