La grille de soufflage, également appelée bouche de soufflage, est un composant essentiel des installations HVAC (ventilation, chauffage et climatisation). Sa fonction principale est de distribuer les flux d'air, qu'ils soient chauffés ou refroidis, dans un espace donné. Ces grilles, tout comme les grilles de reprise, sont stratégiquement placées, souvent dans les parties basses ou hautes des murs, mais peuvent également être intégrées sous les planchers ou dissimulées dans les faux plafonds. Le choix judicieux d'une grille de soufflage ne doit pas être négligé, car il a un impact direct sur la réduction de la consommation énergétique et l'amélioration de l'efficience globale du système. Comprendre les caractéristiques de chaque modèle en amont, telles que le débit d'air qu'elles peuvent gérer et leur production acoustique, est donc primordial pour une sélection appropriée.
Dans le contexte d'une climatisation réversible gainable, le placement des grilles de soufflage revêt une importance particulière. Pour optimiser le fonctionnement et minimiser les pertes d'énergie, il est recommandé d'installer les grilles de soufflage à proximité des fenêtres. Cette disposition aide à limiter les échanges d'air indésirables, en tirant parti de l'effet Coanda, un phénomène aérodynamique où un flux de fluide tend à suivre la courbure d'une surface. Parallèlement, le positionnement des grilles de reprise doit être mûrement réfléchi. Que le soufflage soit effectué en partie haute ou basse de la pièce, il est impératif de prendre en considération la vitesse et la portée du flux d'air, qu'il soit vertical ou horizontal, afin d'assurer une diffusion uniforme et efficace.
Le but principal des grilles de soufflage est de diffuser l'air traité par le système de climatisation dans la pièce de manière homogène et efficace. Un mauvais emplacement peut entraîner des zones mal refroidies ou chauffées, une consommation énergétique excessive, et même un inconfort thermique. L'objectif est de maximiser la discrétion, car dans le cas de la climatisation gainable, les conduits sont souvent invisibles, contribuant ainsi à une esthétique intérieure préservée. Une règle d'or pour un bon placement des grilles est d'assurer une diffusion uniforme de l'air dans la pièce, en évitant les zones chaudes ou froides. Il est également essentiel de s'assurer que les grilles de soufflage ne soient pas placées à proximité immédiate de meubles, rideaux ou autres obstacles qui pourraient bloquer la diffusion de l'air.
Avant de procéder à l'achat d'une bouche de soufflage, il est indispensable de définir précisément ses besoins. Une première étape consiste à estimer la taille des pièces à climatiser. Pour des salles de moins de 10 m², une gaine de 160 mm de diamètre est généralement suffisante, et les dimensions de la grille ne devraient pas dépasser 300x100 mm. Pour des locaux d'environ 15 m², il est conseillé d'opter pour une gaine de 160 mm de diamètre et une grille de 300x150 mm. Ces indications de dimensionnement sont cruciales pour garantir que le système puisse fournir le volume d'air nécessaire pour maintenir la température désirée sans surconsommation.
La climatisation gainable est reconnue pour être une solution discrète et efficace pour réguler la température dans les logements ou les espaces professionnels. Contrairement aux systèmes de climatisation traditionnels, elle utilise un réseau de conduits pour distribuer l'air conditionné à travers des grilles de soufflage judicieusement positionnées. Le placement de ces grilles est fondamental pour obtenir une répartition uniforme de l'air, améliorer le confort thermique et optimiser l'efficacité énergétique du système.

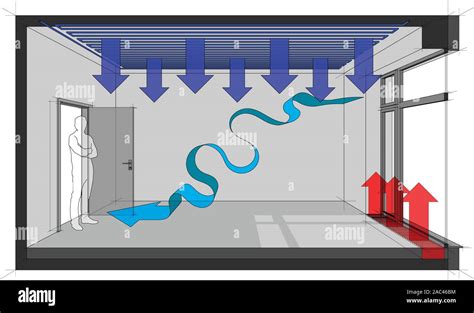

Le plafond est, de loin, l'emplacement le plus fréquemment choisi pour l'installation des grilles de soufflage. Cette position permet une diffusion de l'air de manière uniforme, minimisant ainsi les courants d'air directs qui pourraient incommoder les occupants. Pour une diffusion encore plus homogène, il est souvent recommandé de positionner les grilles près du centre de la pièce ou de la zone à climatiser. De plus, certaines grilles de soufflage sont équipées de réglages permettant d'orienter l'air dans la direction souhaitée, offrant ainsi une flexibilité accrue pour s'adapter aux spécificités de chaque espace.
Dans certains cas, les grilles de soufflage peuvent également être installées sur les murs. Cette option peut être privilégiée pour des raisons esthétiques ou en fonction de l'agencement intérieur. Bien que moins courantes, certaines installations de climatisation gainable intègrent des grilles de soufflage au sol. Cette configuration permet une diffusion de l'air plus proche des occupants, ce qui peut être particulièrement appréciable pour les systèmes de chauffage, créant une sensation de chaleur plus naturelle et confortable.
Le choix de l'emplacement et du type de grille doit également tenir compte de la fonction de chaque pièce. Dans les chambres ou les salons, où le confort est primordial, il est recommandé d'opter pour des grilles de soufflage discrètes, idéalement placées au plafond ou dans les murs. Dans les cuisines, où la chaleur dégagée par les appareils électroménagers peut créer des différences de température importantes, une bonne répartition de l'air est essentielle pour maintenir une température homogène. De même, dans les salles de bains, où l'humidité est souvent élevée, une climatisation efficace peut aider à réguler à la fois la température et le taux d'humidité. Dans les espaces de travail, l'objectif principal est de garantir une diffusion de l'air sans créer de courants d'air gênants qui pourraient nuire à la concentration et au bien-être des employés.

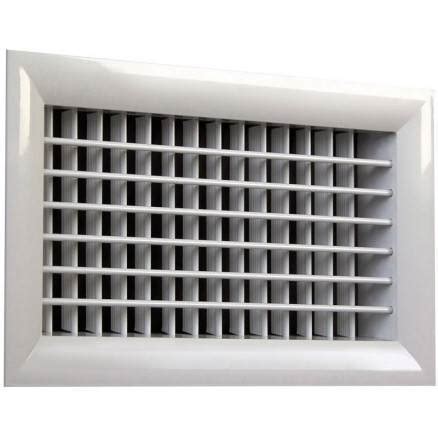

Le marché propose une large gamme de grilles de soufflage adaptées à diverses configurations et exigences. Parmi les modèles disponibles, on trouve des grilles à double déflexion, qui permettent d'ajuster la direction du flux d'air horizontalement et verticalement grâce à des ailettes amovibles. Ces grilles, souvent fabriquées en aluminium avec une finition époxy blanc pour une intégration esthétique, existent dans diverses dimensions pour s'adapter à différents diamètres de gaine.
Par exemple, la grille double déflexion OME AGIP101 présente des dimensions de 300x150x75 mm et un poids de 750 g, tandis que le modèle AGIP100, avec des dimensions de 400x200x75 mm, pèse 600 g. D'autres modèles comme l'AGIP102 (400x150 mm, 900 g) et l'AGIP104 (600x250x100 mm, 1.5 kg) offrent des tailles variées pour répondre à des besoins spécifiques.
Les grilles linéaires multi-fentes, telles que les modèles OME AGIP209 (535x78 mm, 600 g), AGIP210 (800x78 mm) et AGIP211 (1135x78 mm, 1000 g), sont également une option populaire. Ces grilles, fabriquées en aluminium et finies en époxy blanc, sont conçues pour une diffusion d'air plus linéaire et discrète.
Il existe également des grilles spécifiquement conçues pour le positionnement au plafond, comme les modèles OME AGIP126, AGIP127 et AGIP128. Ces grilles à 2 fentes, en aluminium blanc, se fixent par vissage avec des clips non apparents. La partie centrale est démontable, et l'orientation du jet d'air est fixe. Leurs dimensions varient de 535x78 mm à 1135x78 mm.
Les plafonniers circulaires sont une autre solution esthétique et fonctionnelle. Le modèle de 600x600 mm OME, avec un diamètre de piquage de 200 mm ou 250 mm, s'intègre facilement à la place d'une dalle de plafond standard. Il offre un réglage de l'angle de diffusion de l'air, permettant un soufflage horizontal ou vertical. Les diffuseurs à cônes réglables, tels que les plafonniers circulaires Ø 200 mm et Ø 160 mm OME, permettent également une diffusion flexible du flux d'air.
Une avancée technologique notable dans ce domaine est représentée par les grilles intelligentes, comme les modèles UTD-GXTA-W 809526 et UTD-GXTB-W 809527 de la marque Atlantic. Ces grilles se raccordent directement aux systèmes gainables compacts et micro. Leur particularité réside dans leur capacité à adapter la position des ailettes de diffusion en fonction de la consigne télécommandée. De plus, à l'arrêt du système, les volets se ferment automatiquement, optimisant ainsi l'esthétique de l'installation.
Une grille linéaire avec lames réglables est équipée de lames ajustables qui permettent de contrôler précisément la direction et l'intensité du flux d'air. En ajustant manuellement la position de ces lames, il est possible de diriger le flux d'air là où il est le plus nécessaire ou de le répartir uniformément dans la pièce. Ces grilles sont particulièrement utiles dans les espaces où une ventilation contrôlée est cruciale, tels que les bureaux, les salons et les bâtiments commerciaux.
Le montage d'une grille linéaire avec lames réglables est généralement simple. La grille est solidement placée dans l'ouverture du mur ou du plafond et fixée, en veillant à ce que les lames puissent se déplacer librement pour un réglage optimal. L'entretien se limite principalement à un nettoyage régulier des lames pour éliminer la poussière et la saleté, assurant ainsi un fonctionnement optimal et une meilleure qualité de l'air diffusé. L'absence de cadre visible permet une intégration parfaite dans le mur ou le plafond, renforçant l'esthétique de l'espace. Chez des fournisseurs spécialisés, il est possible de trouver ces solutions en ligne à des prix compétitifs.
