La Citroën Xsara Picasso, une minifourgonnette qui a marqué son époque et qui bénéficie encore aujourd'hui d'une bonne demande sur le marché, est reconnue pour sa fiabilité et sa polyvalence. Cependant, comme tout véhicule, elle requiert un entretien régulier et une attention particulière à ses systèmes électriques. Parmi les composants essentiels au bon fonctionnement et à la sécurité de votre véhicule, les fusibles jouent un rôle primordial. Ils agissent comme des dispositifs de protection, interrompant le flux électrique en cas de surtension ou de court-circuit, prévenant ainsi des dommages plus graves aux composants électroniques coûteux. Ce guide détaillé vous aidera à localiser et à comprendre la fonction des principaux fusibles de votre Xsara Picasso, couvrant les modèles de 1999 à 2011, y compris les phases 1 et 2, ainsi que les différentes motorisations essence et diesel.
Les fusibles sont de petits dispositifs, généralement en céramique ou en plastique, contenant un fil conducteur fin conçu pour fondre et rompre le circuit électrique lorsqu'un courant excessif le traverse. Cette rupture de circuit protège les composants électriques sensibles tels que la climatisation, le système audio, les feux, la pompe à carburant, et bien d'autres, contre les dommages causés par les surintensités. Sans fusibles fonctionnels, un simple problème électrique pourrait entraîner des pannes coûteuses et potentiellement dangereuses. La présence de fusibles est donc un élément clé qui garantit le fonctionnement sûr des systèmes électriques d’un véhicule.

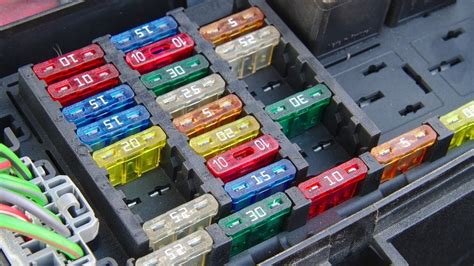

La Citroën Xsara Picasso dispose généralement de deux boîtes à fusibles principales. La première est située à l'intérieur de l'habitacle, le plus souvent sous le tableau de bord, côté conducteur, ou dans la boîte à gants. La seconde boîte se trouve sous le capot moteur, près de la batterie, et abrite les fusibles de puissance qui protègent les circuits les plus sollicités. L'accès à ces boîtes peut nécessiter le retrait d'un cache en plastique. Il est recommandé de consulter le manuel du propriétaire de votre véhicule pour connaître l'emplacement exact et les spécificités de votre modèle.
Les schémas de boîtes à fusibles peuvent varier légèrement en fonction de l'année de fabrication et de la finition de votre Xsara Picasso. Il est donc crucial de se référer au schéma spécifique à votre véhicule, souvent indiqué sur le couvercle de la boîte à fusibles elle-même ou dans le manuel du propriétaire. Nous allons ici aborder les emplacements de certains fusibles couramment recherchés, en nous basant sur les informations fournies.
L'allume-cigare, bien que son usage principal ait évolué vers l'alimentation d'accessoires électroniques tels que les chargeurs de téléphone ou les GPS, est un circuit électrique dont le fusible est fréquemment sollicité. Sa localisation précise peut varier selon le type de schéma de boîte à fusibles de votre Xsara Picasso :

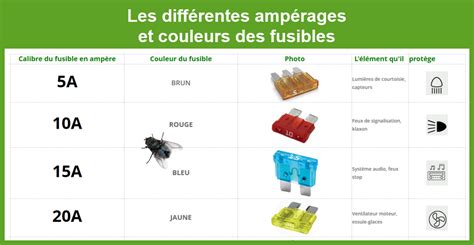

Il est important de noter que les ampérages indiqués (20A ou 30A) correspondent à la valeur du fusible. Si vous remplacez un fusible, il est impératif d'utiliser un fusible de remplacement de même ampérage pour éviter tout risque de surchauffe ou d'incendie.
Au-delà de l'allume-cigare, plusieurs autres fusibles sont cruciaux pour le bon fonctionnement de votre véhicule, notamment ceux liés à la climatisation, au chauffage et au système de ventilation.

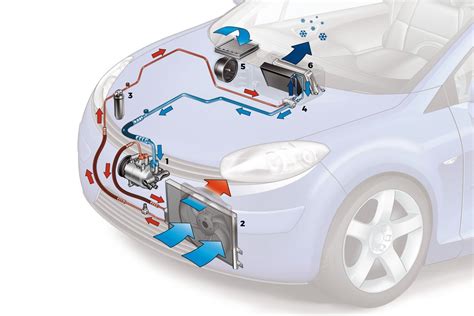

Fusibles de la Climatisation : La climatisation est un système complexe qui dépend de plusieurs fusibles pour ses différents composants, tels que le compresseur, le ventilateur et le système de commande. Les fusibles spécifiques à la climatisation se trouvent généralement dans la boîte à fusibles habitacle. Bien que les numéros exacts puissent varier, ils sont souvent regroupés et identifiés par des symboles liés au système de climatisation (souvent représenté par un flocon de neige ou un symbole "AC"). Il est possible qu'un fusible dédié protège le circuit du compresseur de climatisation, dont le bon fonctionnement est vital pour le système.
Fusibles du Ventilateur de Refroidissement : Le ventilateur de refroidissement du moteur est essentiel pour éviter la surchauffe, en particulier dans les embouteillages ou par temps chaud. Ce système est protégé par un ou plusieurs fusibles de forte puissance, généralement situés dans la boîte à fusibles sous le capot. Ces fusibles sont souvent de couleur différente et de plus grande taille que ceux de l'habitacle. Un dysfonctionnement de ces fusibles peut entraîner une surchauffe rapide du moteur.
Fusibles du Chauffage : Le système de chauffage, bien que plus simple que la climatisation, utilise également des fusibles pour alimenter le moteur du ventilateur d'habitacle, les résistances (pour les systèmes de chauffage additionnel sur certaines versions) et les commandes. Ces fusibles se trouvent généralement dans la boîte à fusibles de l'habitacle.
Fusible de la Pompe à Essence : Ce fusible est d'une importance capitale car il alimente la pompe à carburant qui achemine l'essence du réservoir vers le moteur. Si ce fusible grille, le moteur ne recevra pas de carburant et ne démarrera pas, ou calera s'il tourne. Ce fusible est souvent de puissance moyenne à élevée et est situé dans la boîte à fusibles sous le capot, bien qu'il puisse aussi se trouver dans la boîte habitacle sur certains modèles. Sa désignation est souvent liée à la pompe à carburant ("Fuel Pump" ou "Pompe à Carburant").
Fusibles du Démarreur : Le démarreur est le composant qui lance la rotation du moteur au démarrage. Il est protégé par un fusible de puissance significative, souvent intégré dans un relais, et généralement situé dans la boîte à fusibles sous le capot. Ce fusible est essentiel pour pouvoir démarrer le véhicule.
Identifier un fusible grillé est une étape relativement simple. Une fois le fusible suspect localisé, retirez-le de son logement à l'aide d'une pince à fusibles (souvent fournie avec la voiture ou disponible dans le commerce) ou d'une petite pince à bec fin. Examinez le fil conducteur à l'intérieur du fusible. S'il est rompu ou s'il présente des signes de brûlure, le fusible est grillé et doit être remplacé.
Lors du remplacement, assurez-vous que le contact du véhicule est coupé. Utilisez impérativement un fusible de remplacement de même ampérage que l'original. L'utilisation d'un fusible d'ampérage supérieur peut entraîner une surchauffe des fils du circuit, endommager les composants électriques et, dans les cas les plus graves, provoquer un incendie. Si le nouveau fusible grille à son tour immédiatement, cela indique un problème plus profond dans le circuit électrique, qui nécessite un diagnostic par un professionnel.
La Citroën Xsara Picasso a été proposée avec une gamme variée de motorisations essence et diesel, chacune pouvant avoir des configurations de fusibles légèrement différentes.
Essence : Les moteurs 1.6, 1.6 16V, 1.8 16V et 2.0 16V partagent de nombreux systèmes électriques, mais des variations peuvent exister, notamment pour la gestion moteur, l'allumage et l'injection.
Diesel : Les moteurs 1.6 HDi et 2.0 HDi, quant à eux, intègrent des systèmes spécifiques comme le préchauffage (bougies de préchauffage) qui nécessitent leurs propres circuits et fusibles. Les fusibles liés au système d'injection diesel et au turbo peuvent également différer.
Il est donc toujours recommandé de se référer au manuel d'utilisateur spécifique à votre motorisation et à votre année de modèle pour obtenir le schéma de fusibles le plus précis.
Pour éviter les problèmes de fusibles, il est conseillé de ne pas surcharger les prises allume-cigare ou les prises 12V avec des appareils de forte puissance non prévus. En cas de doute sur la fonction d'un fusible, il est préférable de consulter le manuel ou de demander l'avis d'un professionnel. L'entretien régulier des connexions électriques peut également prévenir les courts-circuits. Si vous constatez une odeur de brûlé provenant du tableau de bord ou un dysfonctionnement électrique soudain, il est impératif de vérifier les fusibles concernés.
La compréhension du rôle et de l'emplacement des fusibles de votre Citroën Xsara Picasso est une étape fondamentale pour l'entretien de votre véhicule. Savoir identifier un fusible grillé et le remplacer correctement peut vous faire économiser du temps et de l'argent, tout en assurant la sécurité de votre conduite. Pour les problèmes électriques plus complexes, n'hésitez jamais à faire appel à un mécanicien qualifié.
