Le transfert de chaleur est un phénomène omniprésent qui régit le mouvement de l'énergie thermique entre des systèmes de températures différentes. Ce processus, loin d'être une simple curiosité scientifique, est au cœur de la plupart des aspects de la vie moderne, de la préparation de nos aliments au fonctionnement complexe de nos appareils électroniques. La compréhension approfondie de ces mécanismes est essentielle pour l'innovation et l'optimisation dans de nombreux domaines de l'ingénierie. Les solutions logicielles d'Ansys, reconnues pour leur puissance et leur précision, jouent un rôle crucial dans la modélisation et la simulation de ces phénomènes thermodynamiques complexes.
Le transfert de chaleur se manifeste principalement à travers quatre mécanismes distincts : l'advection, la conduction, la convection et le rayonnement. Chacun de ces modes de transfert possède des caractéristiques propres et est régi par des principes physiques spécifiques.
L'Advection Thermique : Ce mécanisme implique le transport de chaleur par le mouvement d'un fluide. Contrairement à la convection naturelle, l'advection est souvent induite par une force externe, comme un ventilateur, qui déplace le fluide et, par conséquent, l'énergie thermique qu'il transporte. Un exemple concret est le ventilateur d'un ordinateur qui refroidit la carte mère en déplaçant l'air chaud.
La Conduction Thermique : La conduction est le transfert de chaleur qui se produit lorsque deux objets sont en contact direct, ou au sein d'un même objet dont la température n'est pas uniforme. Ce processus repose sur la propagation des vibrations atomiques et des collisions entre particules. La loi de Fourier sur la conduction de la chaleur décrit la vitesse de ce transfert, qui est directement influencée par la conductivité thermique du matériau et le gradient de température. La chaleur transmise à la poignée d'une casserole sur une plaque de cuisson est un exemple classique de conduction.
La Convection : La convection, ou transfert de chaleur convectif, est le transfert d'énergie thermique résultant du mouvement d'un fluide entraîné par des forces de flottabilité dues aux écarts de température. On distingue la convection naturelle (ou libre), où le mouvement du fluide est spontané (comme le café chaud refroidissant à l'air libre), de la convection forcée, qui est une forme d'advection.
Le Rayonnement : Le transfert de chaleur par rayonnement s'effectue par l'émission d'ondes électromagnétiques ou de photons. Toute matière dont la température est supérieure au zéro absolu émet un rayonnement thermique. Ce mécanisme est particulièrement important dans le vide, comme dans l'espace, où il n'y a pas de milieu matériel pour la conduction ou la convection. Le rayonnement solaire réchauffant la Terre en est un exemple quotidien.
Pour analyser et modéliser efficacement le transfert de chaleur, plusieurs termes et concepts sont fondamentaux :
La maîtrise du transfert de chaleur est indispensable dans une multitude d'applications technologiques :
Dans le monde moderne, le refroidissement des appareils électroniques est une préoccupation majeure. La chaleur générée par la résistance électrique dans les composants peut entraîner une diminution des performances, voire des défaillances.
L'isolation des bâtiments et les systèmes de chauffage, ventilation et climatisation (CVC) sont conçus pour maintenir un confort thermique intérieur en contrôlant le transfert de chaleur avec l'environnement extérieur. Les revêtements de fenêtres réduisent le rayonnement infrarouge, tandis que les climatiseurs utilisent le changement de phase pour refroidir l'air.
De la métallurgie à la pétrochimie, le transfert de chaleur est crucial pour atteindre et maintenir les températures nécessaires aux changements de phase, aux réactions chimiques et aux modifications métallurgiques. L'optimisation de ces processus vise à minimiser la consommation d'énergie.
Les moteurs à combustion interne génèrent une chaleur considérable. Les systèmes de refroidissement hydraulique, utilisant un liquide caloporteur circulant dans un bloc moteur en matériau conducteur, évacuent cette chaleur vers un radiateur. Ce dernier, un échangeur de chaleur, transfère l'énergie thermique à l'air ambiant par advection, que ce soit par le mouvement du véhicule ou par des ventilateurs.
La complexité des phénomènes de transfert de chaleur, combinée à la diversité des applications, rend la simulation numérique indispensable. Les outils logiciels d'Ansys offrent des capacités avancées pour modéliser et analyser ces systèmes.
Les solutions de gestion thermique se divisent en deux catégories principales :
Gestion Thermique Passive : Ne consomme pas d'énergie et repose sur des principes naturels comme la convection naturelle ou la conduction. Les matériaux d'interface thermique (TIM), les dissipateurs thermiques, les puits thermiques et les caloducs en sont des exemples. Le chauffage infrarouge, utilisant le rayonnement, est également une méthode passive. Ces solutions sont privilégiées pour leur coût et leur fiabilité, mais ne permettent généralement pas de descendre en dessous de la température ambiante.

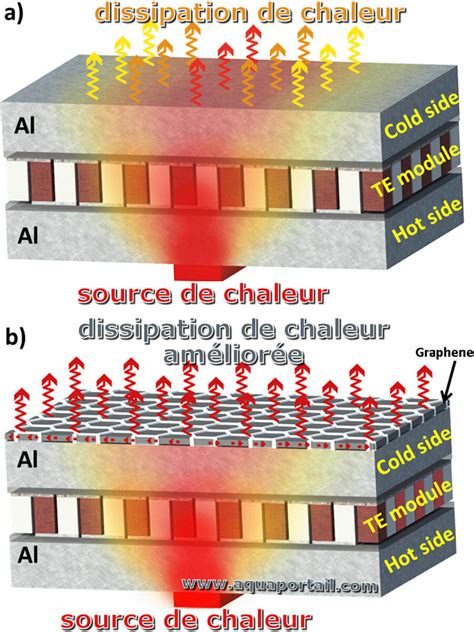

Gestion Thermique Active : Utilise de l'énergie, le plus souvent électrique, pour améliorer le refroidissement. Cela inclut la convection forcée (ventilateurs), le refroidissement liquide, le refroidissement par impact de jets, la réfrigération (cycles thermodynamiques) et le chauffage par résistance pour les environnements froids. Les refroidisseurs thermoélectriques, exploitant l'effet Peltier, sont également une technologie active.
Ansys propose une suite d'outils puissants pour l'analyse thermique :
La simulation thermique est essentielle pour comprendre le comportement d'un produit dans différents scénarios de température. Elle permet aux ingénieurs d'évaluer l'impact des changements de température sur les matériaux, d'identifier les points chauds et d'optimiser les stratégies de refroidissement.
La conception de solutions de gestion thermique efficaces commence par une compréhension approfondie :
L'intelligence artificielle (IA), notamment les grands modèles de langage (LLM) qui nécessitent de nombreux GPU, pose de nouveaux défis en matière de gestion thermique, exigeant des solutions de refroidissement adaptées aux centres de données à grande échelle.
En intégrant la simulation dans le processus de conception dès le départ, les ingénieurs peuvent évaluer rapidement les compromis, optimiser les solutions et garantir la fiabilité et la performance de leurs produits dans des conditions thermiques variées. La modélisation par simulation, telle que proposée par Ansys, est donc un pilier fondamental de l'ingénierie moderne, permettant de réduire les itérations physiques coûteuses et d'accélérer le développement de produits innovants et durables.
