Le système de chauffage au fioul, bien que moins répandu qu'auparavant, repose sur une mécanique complexe où chaque composant joue un rôle crucial. Au cœur de ce système se trouve le brûleur, responsable de la combustion du fioul pour chauffer l'eau qui sera ensuite diffusée dans les radiateurs. Parmi les nombreuses pièces qui constituent ce brûleur, l'électrovanne occupe une position stratégique. Son fonctionnement précis est essentiel au bon déroulement de la combustion et, par extension, à l'efficacité et à la sécurité de l'ensemble de la chaudière. Comprendre le rôle et le mécanisme de l'électrovanne de chaudière au fioul permet non seulement de mieux appréhender le fonctionnement global de l'appareil, mais aussi de diagnostiquer plus efficacement d'éventuels dysfonctionnements.

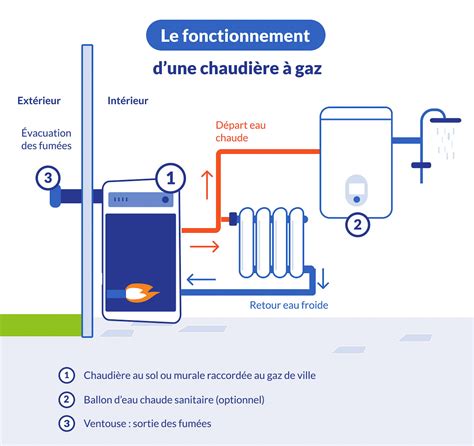

Le brûleur est une pièce essentielle à la chaudière pour le chauffage de l'eau avant sa diffusion dans les radiateurs. Il s'agit d'un élément mécanique constitué de plusieurs pièces permettant la combustion du fioul domestique au sein d'une chaudière fioul, en mélangeant l'air comburant et le fioul. Comme son nom l'indique, le brûleur brûle le fioul. Un système de sécurité permet de contrôler continuellement la flamme du brûleur. La plupart des brûleurs fioul sur le marché sont appelés brûleurs pulsés. Le brûleur est donc véritablement la pièce centrale de votre chaudière fioul. Comme expliqué plus haut, c’est lui qui s’occupe d’aspirer le fioul de votre cuve, puis de le mélanger à l’air pour créer une combustion qui donnera naissance à la flamme utile à chauffer l’eau de votre circuit de chauffage. La moindre défaillance de cet élément peut rapidement mettre hors d’usage votre chaudière ou tout au moins vous faire consommer bien plus de fioul que s’il était en parfait état de fonctionnement. C’est pourquoi il est primordial de s’assurer qu’il soit correctement réglé, aussi bien pour éviter le gaspillage ou de raccourcir prématurément la durée de vie de votre chaudière, que pour votre santé (émissions de monoxyde de carbone).
Pour saisir pleinement le rôle de l'électrovanne, il est pertinent de connaître les autres éléments qui interagissent avec elle au sein du brûleur :
La Pompe à Fioul : Elle alimente la chaudière avec le fioul provenant de la cuve. Elle est équipée d’un régulateur de pression qui renvoie le surplus de fuel nécessaire à la combustion. La pompe à fioul sert à alimenter le brûleur en fioul en puisant directement dans la cuve à fioul. Il est important de vérifier que la pompe haute pression n'est pas désamorcée. La pompe, lorsqu'elle est défaillante, peut être la cause d'une panne, coûtant au minimum 160 euros.
Le Ventilateur : Il fournit au brûleur l’air nécessaire à la combustion du fioul. Son bon fonctionnement permet de minimiser les résistances que rencontre l’air jusqu’à la flamme et les résistances rencontrées par la flamme dans la chambre de combustion.
L'Électrovanne : C’est une vanne qui fonctionne de manière automatique. Elle sert à alimenter le gicleur en fuel en quantité suffisante pour la combustion.
Le Gicleur : C’est la pièce maîtresse du brûleur. Le gicleur permet d’envoyer le fioul en gouttelettes de manière très dispersée, de manière à en favoriser son mélange pour la combustion. Le nettoyage du gicleur demande une grande attention : "Celui qui accroît son savoir, accroît sa souffrance." Si le fioul n'arrive pas jusqu'au gicleur, le problème peut provenir de la pompe ou de l'électrovanne.
Le Réchauffeur de Fioul : Il permet de rendre le fioul contenu dans votre cuve moins visqueux, afin d’en favoriser la combustion. Cette viscosité initiale est liée à la température de stockage dans la cuve, mais aussi aux caractéristiques propres du fuel contenu dans votre cuve.
Les Électrodes : Ils permettent d’allumer la flamme. La présence d'étincelles sur les électrodes est un signe que cette partie fonctionne.
La Tête de Combustion : Elle est composée de plusieurs éléments qui optimisent le mélange air-fioul pour une combustion efficace.
Les avancées technologiques en matière de brûleurs ont permis la mise en place de brûleurs qui émettent moins de résidus de fioul (surplus de fuel non brûlé), principalement des oxydes d’azote (désignés par le terme générique NOₓ), qui sont le résultat du mélange de l’azote (N) rejeté dans l’air après la combustion et du dioxygène (O2).
L’électrovanne est une vanne qui fonctionne de manière automatique. Son rôle principal est de contrôler l'arrivée du fioul vers le gicleur, et ce, uniquement au moment où la combustion est nécessaire. Elle agit comme un interrupteur commandé électriquement. Lorsqu'elle est alimentée en courant, elle s'ouvre et laisse passer le fioul. Lorsqu'elle est hors tension, elle se ferme, coupant ainsi l'alimentation en fioul.
Dans le contexte d'une chaudière fioul, l'électrovanne est souvent intégrée à la pompe à fioul. Elle reçoit un signal électrique du boîtier de contrôle de la chaudière, qui analyse les informations provenant des différents capteurs (comme la cellule photoélectrique). Si les conditions sont réunies pour démarrer la combustion (par exemple, si le thermostat demande de la chaleur et que la cellule photoélectrique détecte l'absence de flamme avant l'amorçage), le boîtier de contrôle envoie un courant électrique à l'électrovanne. Celle-ci s'ouvre alors, permettant à la pompe d'envoyer le fioul pressurisé vers le gicleur. Le gicleur pulvérise alors le fioul en fines gouttelettes, qui se mélangent à l'air fourni par le ventilateur et sont enflammées par les électrodes.
Une fois la flamme établie et détectée par la cellule photoélectrique, le boîtier de contrôle peut maintenir l'électrovanne ouverte pour assurer la combustion continue. Lorsque la demande de chaleur cesse, le boîtier de contrôle coupe l'alimentation électrique de l'électrovanne, qui se ferme, arrêtant ainsi l'alimentation en fioul et la combustion.
Il est crucial que l'électrovanne fonctionne correctement. Si elle reste bloquée en position fermée, le fioul n'atteindra pas le gicleur, et la chaudière ne pourra pas démarrer. Si elle reste bloquée en position ouverte, le fioul continuera d'affluer même lorsque la combustion n'est pas requise, ce qui peut entraîner des situations dangereuses et un gaspillage de combustible.
Lors d'un dépannage, il est possible que l'on constate une "alimentation réduite sur électrovanne pompe fioul". Cela peut se traduire par une tension inférieure à la normale aux bornes de l'électrovanne (par exemple, 66 V au lieu de 230 V). Si le contact est oxydé, il pourrait y avoir une chute de tension interne. Un test consiste à vérifier la tension aux bornes de l'électrovanne après quelques secondes de fonctionnement ; elle doit être de 220V (ou la tension nominale) sous peine de considérer le boîtier de contrôle comme défectueux.

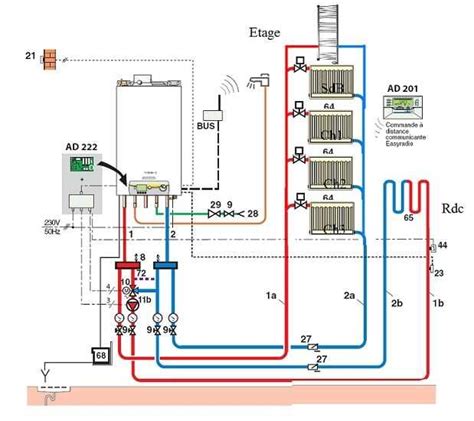

L'électrovanne pour chauffage est un composant essentiel au bon fonctionnement et à la performance d’une chaudière. Presque systématiquement motorisable, l’électrovanne de chauffage peut être de trois types : de coupure, de zone ou mélangeuse. L’électrovanne de chauffage est un robinet qui peut être automatisé et permet d’orienter ou de réorienter les flux au sein d’une chaudière classique ou d’une chaudière à condensation.
Électrovanne de Coupure (ou à deux voies) : C’est un mécanisme simple d’ouverture ou de fermeture. Elle est essentielle lorsqu’un circuit peut ou doit être ouvert à distance, par exemple pour isoler une boucle hydraulique ou vidanger une canalisation. Dans le contexte du brûleur fioul, c'est le type le plus couramment rencontré pour contrôler l'arrivée de fioul.
Électrovanne de Zone (à trois voies) : Contrairement à l'électrovanne de coupure, l'électrovanne de zone comprend une troisième voie qui permet une ouverture progressive d’un circuit. Ainsi, une partie du système de chauffage peut être fermée tout en laissant l’opportunité au reste du système de fonctionner correctement. Ce composant est utile dans le cas où plusieurs sources d’énergie sont utilisées pour chauffer le logement.
Électrovanne Mélangeuse (à trois ou quatre voies) : Cette électrovanne agit comme un régulateur des besoins calorifiques du logement en combinant des technologies de mélange ou de dérivation. Le rôle de cette vanne 3 voies est de permettre un contrôle du retour du fluide utilisé par les radiateurs, en le régulant avec la température souhaitée par exemple. L’électrovanne 4 voies se rapproche du rôle de l’électrovanne 3 voies.
Au-delà de leur fonction, les électrovannes peuvent varier dans leur aspect mécanique. Il est possible d’en rencontrer de différentes sortes telles que des électrovannes à piston, à bille, à diaphragme ou à siège. Ces différents types mécaniques peuvent assumer les trois fonctions de coupure, de zone ou de mélange, mais s’adapteront en fonction des équipements et des contraintes d'installation. Il est également fréquent de trouver des électrovannes de différentes matières, telles que des vannes métalliques ou des vannes synthétiques.
Le coût de cet équipement varie : il faut compter entre 100 euros pour une électrovanne de chauffage dite de coupure et jusqu'à 210 euros pour une électrovanne de chauffage dite mélangeuse.
Plusieurs symptômes peuvent indiquer un dysfonctionnement de l'électrovanne. Un utilisateur a décrit une situation où le fioul ne sortait pas, suspectant la pompe ou l'électrovanne. Après avoir nettoyé l'électrovanne et vérifié les étincelles aux électrodes, le problème persistait, le fioul n'arrivant pas jusqu'au gicleur.
Pour tester l'électrovanne, plusieurs approches sont possibles :
Vérification de l'alimentation électrique : Mesurer la tension aux bornes de l'électrovanne pendant la phase de démarrage du brûleur. Une tension anormalement basse peut indiquer un problème de câblage, de boîtier de contrôle, ou un défaut de l'électrovanne elle-même. Le boîtier de contrôle doit fournir la tension nominale (souvent 230V) pendant 5 à 6 secondes.
Test de continuité ou de résistance : Si l'électrovanne est déconnectée, on peut mesurer sa résistance électrique avec un ohmmètre. Une valeur infinie ou très élevée peut indiquer une coupure interne.
Test de dérivation (shunt) : Dans certains cas, il est possible de shunter le circuit de commande de l'électrovanne pour vérifier si elle s'ouvre lorsqu'elle est alimentée directement.
Test de fuite : Une fuite au niveau de l'électrovanne peut indiquer un joint défectueux ou un problème d'étanchéité interne.
Il est à noter que le nettoyage de l'électrovanne, comme mentionné par un utilisateur, peut parfois résoudre un problème de blocage lié à des impuretés. Cependant, un remontage incorrect ou un serrage excessif des vis peuvent également causer des dysfonctionnements.
Un utilisateur a partagé son expérience : "J'avais une fuite de fioul au niveau de l'électrovanne de mon brûleur Oval FM7 (pompe eckerle). […] J'ai remonté l'ensemble dans le sens logique, je serre bien les vis, et je relance la machine : Ça ne fonctionne pas… Mais ça ne fuit plus, ce qui me laisse penser que l'électrovanne reste en position fermée." Ce cas illustre comment un démontage et remontage peuvent, sans intention, rendre l'électrovanne inopérante, potentiellement en la bloquant en position fermée.
Le système d'alimentation en fioul de la chaudière peut être monotube ou bitube, et cela a une incidence sur le fonctionnement de l'électrovanne et de la pompe.
Système Bitube : Dans ce système, deux conduites relient la cuve au brûleur. Le fioul est pompé, une partie est utilisée pour la combustion, et le surplus est renvoyé vers la cuve. Ce processus assure un brassage continu du fioul, le réchauffant et l'enrichissant en oxygène, ce qui peut accélérer son vieillissement et favoriser la formation de sédiments.
Système Monotube : Actuellement à la pointe de la technologie, le système monotube utilise une seule conduite entre la cuve et le brûleur. Seule la quantité de fioul réellement nécessaire est puisée dans la cuve. Cela évite le brassage constant, le réchauffement et l'oxygénation du fioul, prolongeant sa durée de vie et réduisant la formation de sédiments.
Cependant, les systèmes monotube présentent des défis spécifiques. Si une fuite apparaît sur la conduite, le brûleur se mettra rapidement en défaut. De plus, si le fioul contient des particules d'air, celles-ci ne peuvent s'échapper que par le gicleur, pouvant provoquer des dysfonctionnements. Pour éviter l'accumulation d'air dans les conduites ascendantes, un débit suffisant est nécessaire. Les systèmes monotube ne doivent donc pas être installés sans conduite de retour dans certaines configurations. Un filtre à fioul doit être installé en amont de chaque unité de pompage pour faciliter le transport des bulles d'air vers un système de dégazage.
L'électrovanne, en régulant l'arrivée du fioul, interagit différemment avec ces deux systèmes. Dans un système monotube, une régulation précise est encore plus critique pour éviter les perturbations dues à l'air ou à un débit insuffisant.
L'entretien régulier de la chaudière et de ses composants est primordial pour assurer leur bon fonctionnement et prévenir les pannes. Le nettoyage du brûleur, du gicleur, et la vérification des électrovanne sont des opérations courantes lors d'une maintenance annuelle.
Il est également essentiel de s'assurer que les différents éléments du système sont compatibles. Par exemple, les gicleurs et les filtres fioul doivent correspondre. Une vanne anti-siphon peut être nécessaire pour les installations avec cuve à fioul dont le niveau maximal est plus haut que le point le plus bas de la conduite d'aspiration.
La technologie des systèmes de chauffage évolue constamment. Les chaudières fioul à condensation ont marqué une avancée, et le développement de brûleurs fioul modulants vise à améliorer encore l'efficacité énergétique et le respect de l'environnement. Ces nouveaux brûleurs, par leur capacité à ajuster leur puissance en temps réel, contribuent à une combustion plus optimisée et à une réduction des émissions polluantes, notamment les oxydes d'azote (NOx).
En cas de doute ou de panne persistante, il est souvent conseillé de faire appel à un professionnel qualifié. Tenter de réparer soi-même sans les connaissances adéquates peut aggraver le problème ou présenter des risques. L'intervention d'un "pro" peut éviter l'achat coûteux d'un nouveau brûleur ou d'une pièce détachée, et garantir une réparation sûre et efficace.
En résumé, l'électrovanne de chaudière au fioul est un composant électromécanique simple mais vital, qui contrôle l'arrivée du combustible vers le gicleur lors de la phase de combustion. Son bon fonctionnement dépend de l'alimentation électrique, de son état mécanique et de son interaction avec les autres éléments du brûleur. Une compréhension de son rôle, associée à une maintenance rigoureuse, est la clé pour garantir la performance, la fiabilité et la sécurité de votre système de chauffage au fioul.
