Le transfert de chaleur est un phénomène fondamental qui s'opère entre deux milieux présentant des différences de température, cette disparité thermique agissant comme la force motrice essentielle. Au sein d'un système aussi complexe qu'une automobile, et plus spécifiquement dans une Peugeot 308, l'échangeur thermique joue un rôle crucial, souvent méconnu du grand public, mais indispensable à son bon fonctionnement. Il est le garant d'une gestion thermique optimisée, que ce soit pour le moteur, la climatisation ou le chauffage.
Un échangeur de chaleur, ou échangeur thermique, est défini comme un équipement conçu pour transférer un flux de chaleur d'un fluide chaud vers un fluide froid. Ce transfert s'effectue à travers une paroi conductrice, sans que les deux fluides ne se mélangent. La différence de température entre ces deux fluides est le moteur de ce processus : le fluide le plus chaud cède naturellement ses calories au fluide le plus froid, qui à son tour se réchauffe, tandis que le premier se refroidit. Pour que cet échange soit efficace, la paroi séparant les fluides doit posséder d'excellentes capacités conductrices afin d'optimiser le transfert de chaleur et de minimiser les pertes thermiques.
Les fluides impliqués dans ce transfert peuvent être de natures diverses : eau, liquide caloporteur, air, huile, ou encore vapeur d'eau. Leur circulation au sein de l'échangeur peut s'effectuer selon différents modes : à contrecourant (sens opposés), à courants parallèles ou cocourant (même sens), ou encore à courants croisés. Le mode à contrecourant et à courants croisés sont généralement privilégiés pour leur efficacité supérieure par rapport au cocourant.
Le monde des échangeurs thermiques est vaste et diversifié, chaque type étant adapté à des applications spécifiques. Pour la Peugeot 308, comme pour de nombreux véhicules, plusieurs de ces technologies sont mises à contribution.

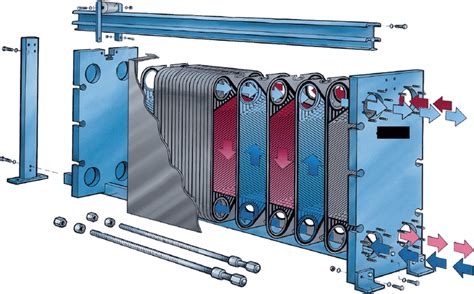

L'échangeur à plaques est l'un des types les plus courants et les plus efficaces. Il est constitué d'un empilement de plaques, souvent ondulées pour augmenter la surface d'échange et favoriser la turbulence des fluides. Ces plaques sont disposées de manière à permettre la circulation alternée de deux fluides distincts, l'un chaud et l'autre froid, de part et d'autre de chaque plaque. Les fluides se déplacent ainsi de chaque côté des plaques ondulées, facilitant le transfert de chaleur. Les plaques peuvent être assemblées de différentes manières : à joints, soudées, brasées, ou assemblées par fusion, l'étanchéité entre elles étant primordiale pour éviter tout mélange. Les échangeurs à plaques offrent l'avantage de coefficients de transfert globaux élevés, même avec des vitesses de liquide faibles, grâce à une forte turbulence générée par les ondulations. Ils présentent également des surfaces d'échange importantes pour un encombrement minimal, ce qui est un atout majeur dans le compartiment moteur d'une voiture. Ce type d'échangeur peut être utilisé pour des échanges eau/eau, air/air, ou même eau/air.
L'échangeur coaxial, comme son nom l'indique, présente une configuration où deux fluides circulent dans des tubes concentriques. Le fluide ayant la température la plus élevée circule généralement dans le tube intérieur, souvent en inox, tandis que le fluide plus froid circule dans l'espace annulaire entre les deux tubes. Ces échangeurs sont séparés par une paroi, qui dans certains cas peut être en acier oxydable. Ce type d'échangeur est particulièrement adapté pour des applications où un bon transfert de chaleur est requis dans un espace restreint.

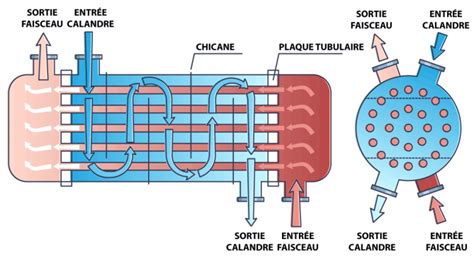

L'échangeur à faisceau tubulaire, également connu sous le nom d'échangeur multitubulaire, est un système robuste et largement utilisé, notamment dans les installations de grande puissance. Il se compose d'un faisceau de nombreux tubes disposés à l'intérieur d'une enveloppe cylindrique appelée calandre. L'un des fluides circule à l'intérieur des tubes, tandis que l'autre circule dans la calandre, autour des tubes. Cette conception offre une grande résistance à la pression et une surface d'échange considérable, ce qui le rend idéal pour des applications exigeantes comme celles rencontrées dans les centrales industrielles ou, par exemple, les tours de refroidissement. Bien que plus encombrant que l'échangeur à plaques, sa fiabilité et sa capacité à gérer de grands débits de fluides en font un choix privilégié dans certains contextes.

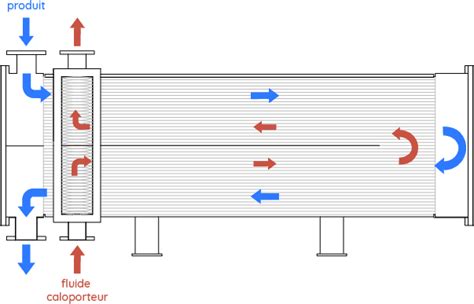

Ce type d'échangeur présente une configuration où l'un des fluides effectue un demi-tour dans un conduit plus large, tandis que le second fluide traverse ce conduit. Cette conception peut être avantageuse dans des configurations spécifiques où un retournement du flux est nécessaire.
Bien que non explicitement détaillé dans les informations fournies, l'échangeur à ailettes est une variante courante, notamment pour les échanges air/liquide. Les ailettes augmentent considérablement la surface de contact avec l'air, améliorant ainsi l'efficacité du transfert de chaleur. C'est un principe que l'on retrouve dans les radiateurs automobiles classiques.
Dans une Peugeot 308, l'échangeur thermique est un composant essentiel qui intervient dans plusieurs fonctions vitales du véhicule.

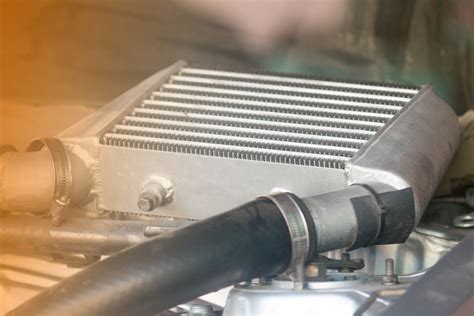

L'échangeur de voiture, également appelé intercooler, est un élément particulièrement important pour les moteurs équipés d'un turbocompresseur. Sa fonction principale est de refroidir l'air admis dans le moteur. Lorsque le turbo comprime l'air, celui-ci s'échauffe considérablement. Cet air chaud, moins dense, réduit l'efficacité du moteur car moins d'oxygène peut être admis dans la chambre de combustion. L'intercooler agit en refroidissant cet air comprimé avant qu'il n'atteigne le moteur. En refroidissant l'air, sa densité augmente, permettant ainsi d'introduire une plus grande quantité d'oxygène. Cela conduit à une explosion plus puissante dans la chambre de combustion, résultant en une augmentation significative de la puissance et du couple du moteur. L'échangeur d'air permet ainsi de booster la puissance du moteur en agissant sur la température de l'air admis au sein du bloc moteur. Le turbo ajuste le mélange air/carburant pour créer une explosion plus puissante, et l'échangeur d'air refroidit l'air comprimé par le turbo pour éviter les désagréments liés à la dilatation de l'air chaud.
La localisation de l'intercooler, généralement à l'avant du véhicule, le soumet à de nombreux risques, notamment aux insectes et aux projections de gravillons. L'échangeur d'air possède de fines lamelles à l'intérieur desquelles peuvent s'accumuler divers éléments tels que gravillons, saletés, insectes, ou huile. Un nettoyage régulier peut être nécessaire, impliquant le démontage de l'échangeur, son immersion dans un solvant pour éliminer l'huile, et un nettoyage minutieux des lamelles. Le remplacement d'un échangeur de voiture peut coûter entre 100 et 400€ selon le modèle.
Le radiateur moteur est le type d'échangeur thermique le plus classique et le plus ancien dans l'automobile. Son rôle est de refroidir le liquide de refroidissement du moteur. Ce liquide chaud circule dans le radiateur, composé de nombreux tubes fins et de lamelles métalliques. L'air ambiant, aspiré par le mouvement du véhicule et/ou par un ventilateur électrique situé à l'avant du radiateur, traverse ces lamelles, récupérant ainsi la chaleur du liquide. Ce système permet de maintenir le moteur dans sa plage de température de fonctionnement optimale, évitant ainsi la surchauffe.
Pour les moteurs hautes performances, un échangeur air/eau peut être utilisé. Ce type d'échangeur offre des capacités de refroidissement décuplées par rapport à un simple échangeur air/air. Il permet un échange de chaleur plus efficace, essentiel pour maintenir la température de fonctionnement de moteurs soumis à des contraintes thermiques importantes.
Sur les moteurs performants, il est fréquent de trouver un échangeur huile/eau. L'huile moteur, lorsqu'elle est soumise à de fortes sollicitations, peut voir sa viscosité diminuer dangereusement, compromettant sa capacité de lubrification. Cet échangeur permet de transférer la chaleur de l'huile vers le liquide de refroidissement, maintenant ainsi l'huile à une température adéquate et préservant ses propriétés.
Plus récent, l'échangeur d'échappement vise à récupérer la chaleur résiduelle des gaz d'échappement pour préchauffer le liquide de refroidissement. Cette récupération d'énergie contribue à améliorer l'efficacité globale du système de chauffage du véhicule et peut légèrement réduire la consommation de carburant.
Le rendement d'un échangeur thermique est directement lié à sa capacité à minimiser la perte de chaleur. Le choix d'un système performant entraîne des économies d'énergie immédiates, que ce soit pour la production de chauffage, de climatisation ou d'eau chaude sanitaire. La différence de température entre les deux fluides circulant dans l'échangeur (dT) doit être suffisante pour assurer un transfert de chaleur efficace. Sans cet écart de température, le transfert serait difficile, voire impossible, rendant le système énergivore.
Le retour sur investissement d'un échangeur thermique dépendra de son application spécifique et du secteur d'activité dans lequel il est installé. De plus, des dispositifs comme les Certificats d'Économies d'Énergie (CEE) peuvent permettre de financer tout ou partie de l'installation de nouveaux échangeurs de chaleur plus performants.
En conclusion, l'échangeur thermique est un composant discret mais vital, dont le bon fonctionnement assure la performance, la durabilité et le confort d'une Peugeot 308, tout en contribuant à la gestion des émissions polluantes grâce à une régulation thermique optimisée du moteur. Sa conception, qu'elle soit à plaques, tubulaire, ou adaptée à des fonctions spécifiques comme l'intercooling, démontre l'ingéniosité de l'ingénierie automobile au service de l'efficacité.
