Les moteurs à combustion interne (IC) deux temps sont une solution ingénieuse et robuste, privilégiée dans de nombreuses applications où un rapport puissance/poids élevé est primordial. Qu'il s'agisse de petites machines comme les tondeuses à gazon, les motos, ou les souffleurs de feuilles, leur simplicité de conception et leur efficacité en font des choix populaires. Il est à noter que les appellations "moteur 2 temps", "moteur deux temps" ou "moteur 2-temps" désignent tous la même technologie. Ces moteurs à essence, également connus sous le nom de moteurs à allumage par étincelle, utilisent une bougie d'allumage pour enflammer le mélange air-carburant dans le cylindre.

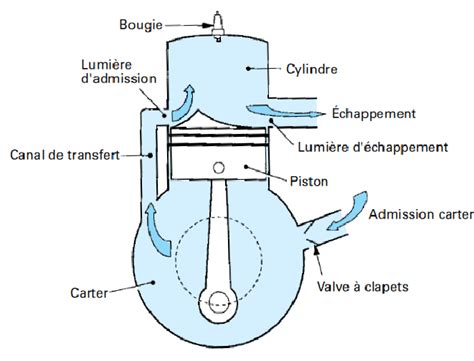

Au cœur de ces moteurs, plusieurs composants clés assurent le bon déroulement du cycle de combustion. Le piston, se déplaçant linéairement entre le point mort haut (PMH) et le point mort bas (PMB), est relié à la bielle par l'axe de piston. La bielle, quant à elle, transmet le mouvement au vilebrequin, bien qu'une séparation par paliers lisses et huile de lubrification assure la précision de cette connexion. La chemise de cylindre est le lieu où la combustion prend place, initiée par l'étincelle de la bougie d'allumage. Le mélange air-carburant est d'abord aspiré dans le carter par l'orifice d'admission, puis transféré vers le cylindre. Le carter, quant à lui, abrite les pièces internes du moteur.
Bien que souvent associés à de petites applications, il est fascinant de constater que les moteurs deux temps peuvent également être parmi les plus grands moteurs du monde. Leur conception simplifiée élimine le besoin de pompes à huile de lubrification, de tuyauterie ou de filtres complexes, car le carter est généralement rempli d'un mélange d'essence et d'huile. De même, l'absence de passages de refroidissement dans la culasse dispense de systèmes de refroidissement à eau dédiés.
Dans ce contexte de fonctionnement mécanique, la gestion thermique joue un rôle crucial. Un moteur produit inévitablement de la chaleur lors de la combustion, et cette chaleur doit être régulée pour maintenir la mécanique à sa température de fonctionnement idéale. C'est là qu'intervient le concept d'échangeur thermique, un élément essentiel non seulement dans les systèmes de chauffage et de climatisation, mais aussi dans la régulation thermique des moteurs.
L'échangeur thermique est un dispositif dont le rôle principal est d'assurer le transfert de chaleur entre deux fluides, sans toutefois que ces fluides ne se mélangent. Ce transfert s'effectue à travers une paroi, dont les propriétés conductrices sont optimisées pour maximiser l'efficacité tout en minimisant les pertes de chaleur.
Dans le cas d'un système de chauffage, par exemple, un fluide "chauffant" (fluide primaire) sert à réchauffer un autre fluide (fluide secondaire). Pour qu'un échange efficace ait lieu, il est impératif que les deux fluides soient à des températures différentes, l'un étant chaud et l'autre froid. L'échangeur thermique utilise des réseaux parallèles où circulent ces fluides, séparés par une paroi conductrice. L'écart de température entre les fluides est la force motrice de cet échange : le fluide le plus chaud cède naturellement de l'énergie au fluide le plus froid, se refroidissant ainsi, tandis que le fluide froid voit sa température augmenter.
Il est important de souligner que le rôle d'un échangeur thermique ne se limite pas au réchauffement. Selon le système, il peut également assurer la réfrigération d'un fluide, comme c'est le cas dans les climatiseurs ou les réfrigérateurs.
Les fluides impliqués dans un échangeur thermique peuvent être variés : eau, liquide caloporteur, air, huile, ou vapeur d'eau. La manière dont ces fluides circulent influence également l'efficacité de l'échange. On distingue principalement trois modes de circulation :
Pour qu'un échangeur thermique fonctionne de manière optimale, la capacité conductrice du matériau de la paroi de séparation est primordiale. Plus le matériau est conducteur, plus l'échange de chaleur sera efficace. Parmi les matériaux les plus couramment utilisés, on retrouve :
Ces matériaux sont fréquemment employés dans la fabrication de radiateurs, de chaudières et de chauffe-eau.
Les échangeurs thermiques se déclinent en plusieurs types, dont les plus courants sont les échangeurs à plaques et les échangeurs tubulaires. D'autres variantes existent, comme les échangeurs à ailettes, à bloc ou à spirales.

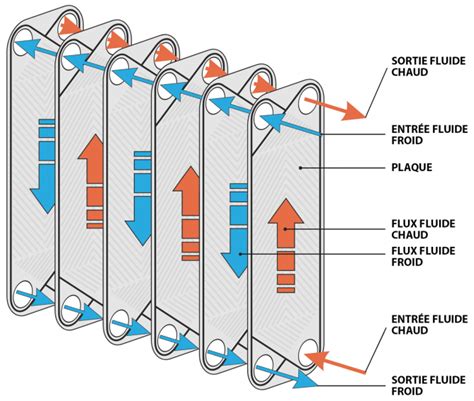

Dans un échangeur à plaques, les fluides circulent de part et d'autre de plaques, souvent ondulées pour augmenter la surface de contact et favoriser la turbulence. Ce type d'échangeur est très performant et largement utilisé dans les systèmes de climatisation, les réfrigérateurs, et les chaudières pour la production d'eau chaude sanitaire. Les plaques peuvent être assemblées par joints, soudées, brasées ou assemblées par fusion, l'étanchéité étant un facteur critique pour éviter le mélange des fluides. Ces plaques, fabriquées dans les matériaux mentionnés précédemment, servent de conducteur de chaleur. Les échangeurs à plaques peuvent gérer des systèmes eau/eau, mais aussi air/air, comme dans certaines ventilations mécaniques contrôlées (VMC) où l'échange thermique se fait souvent à courants croisés.
L'échangeur thermique tubulaire, ou multitubulaire, est constitué d'un faisceau de tubes placé à l'intérieur d'une calandre. Très résistant à la pression, il est cependant plus encombrant et généralement réservé aux installations de grande puissance, telles que les tours de refroidissement des centrales nucléaires.
Ce type d'échangeur utilise un tube en forme de serpentin, souvent immergé dans un liquide. Le fluide primaire circule dans le serpentin, réchauffant le fluide secondaire dans lequel le tube est plongé. On le retrouve dans les ballons tampons ou certains climatiseurs.
Pour garantir le bon fonctionnement d'un échangeur thermique, deux facteurs sont déterminants :
L'écart de température (Delta T ou dT) : L'écart de température entre les deux fluides doit être suffisant pour permettre un transfert de chaleur significatif. Exprimé en Kelvin (K) ou en degrés Celsius (°C), cet écart est la "force motrice" de l'échange. Sans un dT adéquat, le transfert serait inefficace, voire impossible.
Le coefficient d'échange global (U) : Ce coefficient, exprimé en [W/m²-K], quantifie la qualité du transfert de chaleur entre les deux fluides de part et d'autre d'une paroi. Un coefficient U élevé indique un échange thermique performant. Ce coefficient dépend de nombreux paramètres : la nature des fluides, leurs propriétés physiques, l'état du fluide (monophasique ou diphasique), la géométrie de la paroi, et la présence éventuelle d'encrassement. L'analogie avec la résistance électrique permet de comprendre que le coefficient U est inversement proportionnel à la résistance thermique globale (RTG).
Le calcul du coefficient d'échange global prend en compte plusieurs résistances thermiques :
Dans le contexte spécifique des moteurs deux temps, l'échangeur thermique peut jouer un rôle dans la gestion de la température du moteur. Bien que les moteurs à deux temps les plus courants soient refroidis par air ou par eau sans échangeur complexe, des applications plus performantes ou spécifiques peuvent en intégrer.
Par exemple, dans certains moteurs de motos ou de hors-bords haute performance, des radiateurs (qui sont une forme d'échangeur air/liquide) sont utilisés pour dissiper la chaleur générée par le moteur. L'air circulant à travers les lamelles du radiateur refroidit le liquide de refroidissement qui a préalablement absorbé la chaleur du moteur.
De même, les intercoolers, qui sont des échangeurs air/air, peuvent être utilisés sur des moteurs deux temps suralimentés par turbocompresseur. L'air comprimé par le turbo est réchauffé ; l'intercooler permet de le refroidir avant qu'il n'entre dans le cylindre, augmentant ainsi la densité de l'air et, par conséquent, la puissance du moteur.
En outre, les échangeurs huile/eau, présents sur certains véhicules aux moteurs performants, servent à refroidir l'huile moteur. Une huile trop chaude perdrait ses propriétés lubrifiantes, ce qui pourrait entraîner une usure prématurée des composants. L'échangeur permet de transférer la chaleur de l'huile vers le liquide de refroidissement du moteur.
Bien que moins courant, l'échangeur d'échappement peut également être envisagé pour récupérer une partie de la chaleur des gaz d'échappement afin d'accélérer le réchauffement du liquide de refroidissement.
L'optimisation du rendement d'un échangeur thermique est directement liée à la minimisation des pertes de chaleur. Le choix de matériaux hautement conducteurs et une conception soignée sont essentiels. Dans le contexte actuel de hausse des prix de l'énergie et de préoccupations environnementales croissantes, la maîtrise de l'énergie et la recherche de processus plus performants sont devenues indispensables.
Les échangeurs thermiques, en permettant une gestion efficace du transfert de chaleur, contribuent significativement à la réduction de la consommation énergétique dans de nombreux secteurs, y compris dans le fonctionnement des moteurs. En choisissant des systèmes d'échange thermique performants, les économies d'énergie peuvent être rapidement ressenties, que ce soit pour le chauffage, la climatisation ou la production d'eau chaude sanitaire, et par extension, pour le bon fonctionnement et la longévité des moteurs.
Le retour sur investissement d'un échangeur thermique dépendra de son application spécifique et du secteur industriel concerné. Des dispositifs comme les Certificats d'Économies d'Énergie (CEE) peuvent d'ailleurs contribuer à financer une partie de l'installation de ces équipements performants.
En résumé, si le concept d'échangeur thermique est fondamental pour la régulation de la température dans de nombreux systèmes, son intégration directe dans le fonctionnement intrinsèque des moteurs deux temps les plus courants est moins évidente que dans les systèmes de chauffage ou de climatisation. Cependant, dans les applications de performance où la gestion thermique est critique, les principes de l'échange thermique, matérialisés par des radiateurs, des intercoolers ou des échangeurs huile/eau, jouent un rôle indispensable dans le maintien des performances optimales et la durabilité du moteur. L'efficacité de ces échangeurs, par leur capacité à transférer la chaleur de manière contrôlée, est un facteur clé pour assurer que le moteur fonctionne dans sa fenêtre de température idéale, maximisant ainsi sa puissance et minimisant son usure.
