Le rafraîchissement adiabatique émerge comme une solution prometteuse pour lutter contre les chaleurs estivales, offrant une alternative plus respectueuse de l'environnement et plus économique que la climatisation traditionnelle. S'appuyant sur un principe naturel et ancestral, cette technologie exploite la capacité de l'eau à absorber la chaleur lors de son évaporation pour abaisser la température de l'air. Son application s'étend des logements individuels aux bâtiments tertiaires et industriels, démontrant ainsi sa polyvalence et son potentiel.

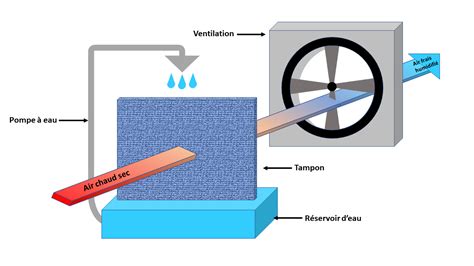

Au cœur du rafraîchissement adiabatique réside un phénomène physique simple mais puissant : l'évaporation de l'eau. Pour passer de l'état liquide à l'état gazeux, l'eau requiert de l'énergie, qu'elle puise sous forme de chaleur ambiante. En mettant en contact un flux d'air chaud avec de l'eau, cette dernière s'évapore, extrayant ainsi les calories de l'air et le refroidissant par la même occasion. Il est crucial de distinguer le "rafraîchissement" de la "climatisation". Tandis que la climatisation vise à maintenir une température de consigne fixe, le rafraîchissement adiabatique abaisse la température de l'air sans garantir un niveau précis, le rendant simplement plus frais.
Le processus peut être schématisé en plusieurs étapes clés :
Ce procédé est qualifié d'adiabatique car, en théorie, l'énergie totale de l'air reste constante (en négligeant l'énergie consommée par le ventilateur). L'énergie sensible de l'air est transformée en énergie latente sous forme de vapeur d'eau. L'énergie nécessaire à l'évaporation provient de la chaleur "gratuite" de l'air, ce qui confère au système un bilan énergétique intrinsèquement favorable.
Il existe plusieurs manières de mettre en œuvre le rafraîchissement adiabatique, chacune présentant des caractéristiques et des domaines d'application spécifiques.

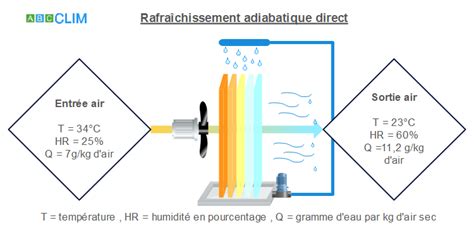

Dans le système direct, l'air, après avoir été refroidi et humidifié par contact avec l'eau, est soufflé directement dans le local à traiter. Cette méthode est simple et efficace pour abaisser la température, mais elle augmente le taux d'humidité de l'air ambiant. Elle est particulièrement adaptée aux grands volumes où l'apport d'humidité est moins problématique, ou lorsque le renouvellement d'air est important.

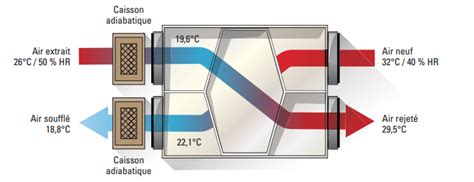

Le rafraîchissement adiabatique indirect offre une alternative qui permet de refroidir l'air sans l'humidifier directement. Cette technique utilise un échangeur de chaleur. L'air chaud et sec, après avoir traversé un média humide (adiabatique direct), refroidit un flux d'air distinct qui sera ensuite insufflé dans le bâtiment. Alternativement, l'air extrait du bâtiment, refroidi indirectement, peut être utilisé pour pré-refroidir l'air neuf entrant via un échangeur, sans aucun contact direct entre l'eau et l'air neuf. Cette approche est idéale pour les environnements où le contrôle de l'humidité est primordial, comme dans les bâtiments tertiaires, les bureaux, ou les datacenters.
Un exemple notable de cette technologie est le cycle de Maisotsenko, qui utilise un seul échangeur pour réaliser un refroidissement indirect en se rapprochant de la température de rosée. Ce procédé, bien que plus coûteux, trouve son application dans des domaines de pointe.
Pour les particuliers, le rafraîchissement adiabatique se décline souvent sous la forme de bio-climatiseurs mobiles. Ces appareils, comparables à des climatiseurs portables, fonctionnent sur le même principe : un ventilateur aspire l'air chaud, le fait passer sur un échangeur humidifié par un réservoir d'eau, et rejette l'air refroidi.
Le principe du "fait maison" est simple : étendre un drap humide devant une fenêtre ouverte permet de bénéficier d'un léger rafraîchissement. Les appareils commerciaux reprennent cette idée en utilisant des filtres en cellulose ou d'autres matériaux absorbants alimentés en eau. Ces systèmes peuvent réduire la température intérieure de 2 à 4°C pour des surfaces d'environ 15 m².
Il est essentiel de veiller à une bonne circulation de l'air dans le logement pour évacuer l'humidité générée et optimiser l'efficacité de l'appareil. L'un des atouts majeurs de ces bio-climatiseurs est leur faible consommation énergétique, souvent inférieure à 100 Watts, contrastant avec les 1500 à 4000 Watts d'un climatiseur classique. Leur coût d'acquisition est également plus abordable, se situant généralement entre 100 et 300 €.
L'application du rafraîchissement adiabatique dans les bâtiments tertiaires et industriels est de plus en plus répandue, offrant des solutions adaptées à des besoins variés.
Des systèmes comme le module Caeli One, inspiré du cycle de Maisotsenko, sont conçus pour rafraîchir des espaces allant jusqu'à 30 m² et peuvent être combinés pour des surfaces plus importantes. Ces modules, installés sur les murs extérieurs, fonctionnent avec une consommation électrique minime (50-60 Watts) et une consommation d'eau raisonnable (1000 à 2000 litres par saison estivale). Leur coefficient de performance (COP) annoncé est supérieur à 15, témoignant de leur grande efficacité.
Dans le cadre de la rénovation des anciens bains-douches de Pantin en crèche, un système adiabatique couplé (direct et indirect) de la marque Genatis, intégré à une Centrale de Traitement d'Air (CTA) VIM, a été choisi. Ce système, complété par une sonde hygrométrique pour réguler l'humidité, a coûté environ 8 000 € HT pour 250 m² traités, s'inscrivant dans une démarche environnementale globale.
Alpes Isère Habitat a expérimenté l'installation de modules Caeli One dans trois appartements sociaux à Saint-Martin-d'Hères. L'objectif était de proposer une alternative écologique à la climatisation. Les locataires ont bénéficié de cette installation gratuitement, et les coûts de fonctionnement, estimés à environ 7 € par saison, ont été pris en charge. Des capteurs installés dans les pièces permettent de suivre en temps réel l'efficacité du rafraîchissement.
De nombreuses Centrales de Traitement d'Air (CTA) modernes intègrent désormais des modules adiabatiques. Le NOVADIA, par exemple, est une CTA double-flux avec adiabatique conçue pour répondre aux normes environnementales (BBC, RT 2012). Il offre une efficacité énergétique remarquable, un confort thermique optimal, et une filtration de l'air améliorée. Ses options de personnalisation, y compris l'ajout d'une batterie d'eau chaude pour l'hiver, en font une solution polyvalente pour divers types de bâtiments.
Le rafraîchissement adiabatique présente de nombreux atouts qui en font une alternative de plus en plus attrayante à la climatisation conventionnelle.
L'un des avantages les plus significatifs est la faible consommation énergétique. Les systèmes adiabatiques consomment jusqu'à dix fois moins d'électricité qu'une climatisation traditionnelle. Pour un apport de 30 kW à combattre, une climatisation consomme environ 10 kW, tandis qu'un caisson adiabatique n'en requiert qu'environ 1 kW. Cette réduction drastique de la consommation électrique se traduit par des économies financières substantielles (jusqu'à 1 000 € par an) et une diminution de l'empreinte carbone. Contrairement à la climatisation qui rejette la chaleur absorbée à l'extérieur, le système adiabatique ne fait que ventiler, sans réchauffement global de la planète.
Le procédé adiabatique n'utilise aucun gaz réfrigérant ni produit chimique, contrairement aux systèmes de climatisation qui peuvent être source de pollution et dont les fluides frigorigènes ont un potentiel de réchauffement global élevé. L'eau utilisée s'évapore et retourne dans le cycle naturel, ou est évacuée dans les eaux pluviales, sans pollution.
La consommation d'eau, bien que présente, est optimisée et dépend de la température extérieure. De plus, il est possible d'utiliser de l'eau de pluie récupérée, offrant une double solution écologique. Le cycle naturel de l'eau est ainsi respecté.
Bien que le rafraîchissement adiabatique direct puisse augmenter l'humidité, les systèmes indirects permettent de refroidir l'air sans altérer son taux d'humidité. De plus, les systèmes adiabatiques fonctionnent souvent en "tout air neuf", garantissant un renouvellement constant de l'air et une meilleure qualité de l'air intérieur, contrairement à la climatisation qui peut assécher l'air.
Malgré ses nombreux avantages, le rafraîchissement adiabatique n'est pas une solution miracle et présente certaines limites à considérer.
L'efficacité du rafraîchissement adiabatique est directement liée à l'hygrométrie de l'air extérieur. Par temps chaud et sec, son efficacité est maximale. En revanche, lorsque l'air est déjà très humide (par temps orageux, par exemple), l'évaporation de l'eau est moins efficace, et l'air insufflé sera moins frais.
Dans le cas du rafraîchissement direct, une attention particulière doit être portée à l'augmentation de l'humidité ambiante, qui peut devenir inconfortable si elle dépasse certains seuils. Pour prévenir les risques sanitaires liés à la prolifération de bactéries comme la légionelle, les systèmes utilisant un média entre l'air et l'eau, sans entraînement de gouttelettes, sont préférés. Ces systèmes ne sont pas soumis à la réglementation des installations classées pour la protection de l'environnement (ICPE) comme peuvent l'être les systèmes à brumisation. Une bonne gestion de l'eau, avec des cycles de renouvellement et l'évitement de l'eau stagnante, est primordiale.
Les locaux nécessitant une température très précise et constante, tels que certaines zones dans les hôpitaux, les EHPAD, les laboratoires ou les musées, ne sont pas toujours adaptés au rafraîchissement adiabatique. La température de soufflage n'est pas contrôlable à un niveau fixe, mais varie en fonction des conditions extérieures.
Le coût des systèmes de rafraîchissement adiabatique varie considérablement selon le type de solution. Les bio-climatiseurs mobiles se situent entre 100 et 300 €. Pour les systèmes professionnels, le prix dépend de la surface à traiter et de la technologie. Par exemple, l'installation pour la crèche de Pantin a coûté environ 8 000 € HT pour 250 m². Un module Caeli One seul coûte autour de 3 000 €.
L'installation d'un module adiabatique mobile est généralement simple. Pour les systèmes intégrés aux bâtiments, la conception et l'installation doivent être prises en compte dès la phase de construction ou de rénovation, car elles peuvent nécessiter un dimensionnement spécifique des gaines et une intégration dans les CTA.
Il est important de considérer le rafraîchissement adiabatique comme une composante d'une stratégie globale de confort thermique estival. Pour une efficacité maximale, il doit être associé à d'autres mesures :
Le rafraîchissement adiabatique représente une avancée significative dans la recherche de solutions de confort thermique plus durables et plus économiques. En exploitant un phénomène naturel, il offre une alternative crédible à la climatisation, avec des bénéfices écologiques et financiers considérables. Son développement continu, ainsi que l'intégration croissante dans les systèmes de ventilation modernes, promettent de généraliser son usage dans une variété d'applications, contribuant ainsi à un avenir plus frais et plus respectueux de l'environnement.
L'évolution des réglementations environnementales, telles que la RE2020, pousse de plus en plus les professionnels à adopter des technologies bas carbone. Le rafraîchissement adiabatique, avec sa faible consommation électrique, son absence de gaz réfrigérants et son efficacité par temps chaud et sec, s'inscrit parfaitement dans cette démarche. Son potentiel à réduire les émissions de gaz à effet de serre et à offrir un confort thermique abordable en fait une technologie clé pour la transition énergétique des bâtiments.
