Le dimensionnement d'une Centrale de Traitement d'Air (CTA) double flux est une étape fondamentale pour assurer l'efficacité, le confort et la performance énergétique d'un bâtiment. Que ce soit pour un projet de construction neuve ou une rénovation énergétique, comprendre les principes et les étapes de ce processus est essentiel pour les professionnels du bâtiment et les propriétaires soucieux de la qualité de l'air intérieur et de la maîtrise de leurs consommations. Cet article propose une exploration approfondie de la manière de dimensionner une CTA double flux, en abordant les différents facteurs à considérer, les méthodologies de calcul, et les technologies disponibles.

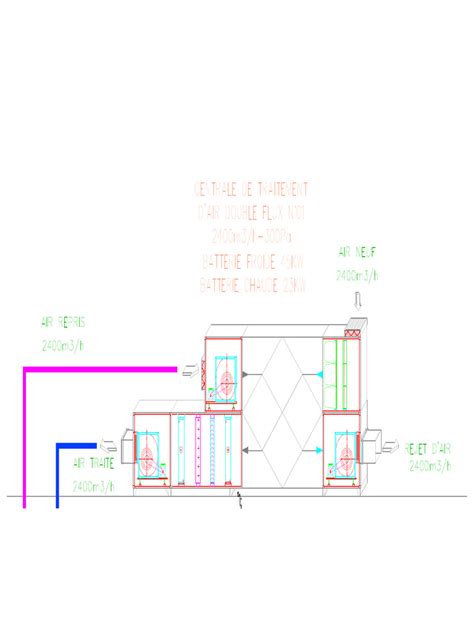

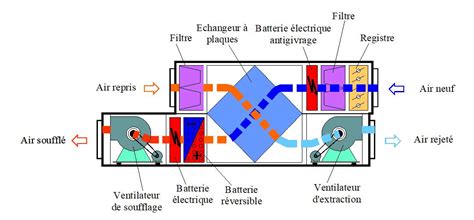

Avant de plonger dans le dimensionnement, il est crucial de saisir le fonctionnement d'une CTA double flux. Contrairement à une ventilation simple flux, qui se contente d'extraire l'air vicié et d'introduire de l'air neuf, la CTA double flux optimise la gestion de l'air grâce à un échangeur thermique.
Le processus se déroule comme suit :
Cette double fonction de renouvellement de l'air et de récupération d'énergie rend les CTA double flux particulièrement efficaces pour réduire la consommation énergétique liée au chauffage et à la climatisation, tout en garantissant une excellente qualité de l'air intérieur. Elles sont couramment installées dans les commerces, les hôtels, les bâtiments publics, les industries, et de plus en plus dans le résidentiel performant.
Le dimensionnement d'une CTA double flux commence par une évaluation précise des besoins de ventilation de l'espace à traiter. Cette étape est primordiale, car une sous-dimensionnement entraînera une mauvaise qualité de l'air, tandis qu'un sur-dimensionnement engendrera des coûts d'investissement et de fonctionnement inutiles, ainsi qu'une potentielle sur-consommation énergétique.
Plusieurs facteurs doivent être pris en compte pour estimer ces besoins :
Une fois ces facteurs analysés, le débit d'air requis (souvent appelé "débit d'air neuf" ou "débit de ventilation") peut être calculé. Il est généralement exprimé en mètres cubes par heure (m³/h) ou en litres par seconde (l/s).
Deux approches principales existent pour déterminer ce débit :
Approche réglementaire : En France, des arrêtés (notamment celui du 24 mars 1982, modifié le 28 octobre 1983) définissent des débits d'extraction minimums pour les pièces de service (cuisine, salle de bains, WC) en fonction du type de logement et du nombre de pièces principales. Pour les pièces de vie, la réglementation impose un débit d'air minimal global pour le logement. Il est crucial de se référer aux normes en vigueur pour assurer la conformité.
Approche basée sur l'occupation et la qualité de l'air : Pour une qualité d'air optimale, notamment dans les bâtiments tertiaires ou recevant du public, on peut se référer à des normes comme la NF EN 15251. Cette norme propose des débits de ventilation modulés selon le niveau de confort attendu et la démarche de réduction des polluants intérieurs.
Il est important de noter que pour une CTA double flux, le débit d'air insufflé doit être équilibré avec le débit d'air extrait. Si le besoin d'air neuf est supérieur au besoin d'extraction, le système doit être configuré pour augmenter le débit d'extraction afin de compenser cet excédent d'air neuf et maintenir l'équilibre aéraulique.
Le dimensionnement d'une CTA ne se limite pas au débit d'air. Il faut également déterminer la puissance de chauffage ou de rafraîchissement nécessaire pour amener l'air neuf à la température ambiante souhaitée, tout en compensant les déperditions ou les gains thermiques du bâtiment.
Pour une CTA double flux, le dimensionnement doit prendre en compte :
Le calcul de la charge thermique totale à satisfaire par la CTA est une étape complexe qui implique l'utilisation de logiciels spécialisés. Ces logiciels intègrent des données telles que les caractéristiques des murs, sols, plafonds, l'orientation, l'altitude, la hauteur du bâtiment, les apports internes (personnes, équipements), et les conditions climatiques.
La formule générale pour la charge thermique totale peut être vue comme :$Q{tot} = Q{volume} + Q{personnes} + Q{filtration}$
Où :
Dans le cas d'un système réversible comme le plancher chauffant mentionné, le rôle de la CTA peut être complémentaire ou principal selon la conception globale.
Une fois les débits d'air et les besoins thermiques déterminés, il est temps de sélectionner la CTA double flux appropriée. De nombreux critères entrent en jeu pour faire le bon choix :
C'est le critère le plus évident. La CTA doit pouvoir fournir le débit d'air calculé, en tenant compte des pertes de charge du réseau de gaines, des filtres, et des accessoires. Les fabricants spécifient généralement une plage de fonctionnement optimale pour chaque modèle. Par exemple, un caisson peut être adapté pour des débits entre 60 et 150 m³/h, avec une plage de débit normal assurant une perte de pression de 100 Pa. Il est important de vérifier que le débit requis se situe dans la plage de fonctionnement normale et performante de l'appareil.
Le cœur de la technologie double flux réside dans son échangeur. Son efficacité détermine la quantité d'énergie récupérée. Les types les plus courants sont :
Le choix du type d'échangeur et son efficacité doivent être alignés sur les objectifs énergétiques du projet, notamment les Certificats d'Économies d'Énergie (CEE).
Il faut examiner la classe énergétique de la CTA et son rendement global. Les modèles modernes intègrent des moteurs basse consommation de type EC (Electronic Commutation) qui permettent une régulation précise du débit et une réduction significative de la consommation électrique par rapport aux moteurs traditionnels. Une bonne régulation (débit variable, programmation horaire ou intelligente) est également un facteur clé d'efficacité énergétique.
La qualité de l'air intérieur dépend fortement de l'efficacité des filtres. Les CTA double flux comportent généralement :
Des filtres finaux (F6-F9) peuvent être ajoutés pour une filtration plus poussée, notamment dans les environnements sensibles (hôpitaux, laboratoires). La facilité de remplacement et de nettoyage des filtres est également un point à considérer pour la maintenance.
Le bruit émis par la CTA peut être une source de gêne importante, surtout dans les environnements résidentiels ou de bureau. Les fabricants proposent des solutions pour limiter les nuisances sonores :
La faisabilité de l'installation est un critère déterminant. Il faut considérer :
Une fois la CTA principale choisie, il faut dimensionner les éléments qui composent le système de distribution d'air :
Des logiciels spécialisés permettent de calculer les diamètres des gaines en fonction des débits requis et des pertes de charge acceptables. Il faut respecter des vitesses d'air recommandées pour limiter le bruit et la consommation des ventilateurs. Les gaines doivent être bien isolées thermiquement pour éviter les pertes d'énergie et phoniquement pour limiter la propagation du bruit.
Leur dimensionnement et leur type (grille, diffuseur) dépendent de l'esthétique souhaitée, de la nécessité de diriger le flux d'air, et de la portée souhaitée. Elles doivent être placées de manière à assurer une bonne diffusion de l'air et à éviter les courants d'air désagréables.
Ces dispositifs permettent d'ajuster et d'équilibrer les débits d'air dans chaque zone du bâtiment pour garantir que chaque pièce reçoive le débit d'air nécessaire. Dans les systèmes de ventilation à débit constant, des bouches autoréglables sont utilisées. Pour les systèmes à débit variable (VMC hygroréglable ou asservie), des bouches hygroréglables ou des régulateurs de débit peuvent être installés. Il est souvent recommandé de privilégier le réglage du débit au niveau du caisson de la CTA plutôt que sur chaque bouche, afin de permettre une modulation plus fine du système, surtout si un puits canadien est utilisé.
Le dimensionnement d'une CTA double flux s'inscrit dans une démarche globale de performance énergétique et de confort. Les fabricants développent constamment des technologies pour améliorer l'efficacité et la durabilité de leurs produits :
Le dimensionnement d'une centrale de traitement d'air double flux est une tâche technique qui requiert des connaissances approfondies en aéraulique, thermique, et réglementation. Des logiciels spécialisés sont indispensables pour réaliser les calculs avec précision.
Il est fortement recommandé de faire appel à des bureaux d'études thermiques ou des installateurs spécialisés. Ces experts peuvent :
Des outils comme Batiprix, une bibliothèque d'ouvrages de référence dans le BTP, peuvent aider les professionnels à chiffrer les coûts et à suivre l'évolution des réglementations.
En résumé, le dimensionnement d'une CTA double flux est un processus itératif qui commence par une analyse rigoureuse des besoins de ventilation et des charges thermiques du bâtiment. Le choix de l'équipement doit ensuite prendre en compte le débit nominal, l'efficacité de l'échangeur, la consommation énergétique, la qualité de filtration, le niveau sonore, et la facilité d'installation. L'ensemble du système, incluant le réseau de gaines et les bouches de diffusion, doit être pensé pour assurer une performance optimale et un confort durable. L'assistance d'experts est souvent nécessaire pour naviguer la complexité de ce domaine et garantir un résultat à la hauteur des attentes en matière de confort, de santé et d'efficacité énergétique.
