Le fil pilote est un élément clé dans la gestion moderne du chauffage électrique, permettant une optimisation significative du confort et des dépenses énergétiques. Souvent méconnu du grand public, ce dispositif, bien que simple dans son principe, ouvre la porte à une programmation fine et centralisée de votre système de chauffage. Cet article se propose de décortiquer le fonctionnement, les avantages et les modalités d'installation du fil pilote, afin de vous permettre de tirer le meilleur parti de vos radiateurs électriques.
Le fil pilote est un câble de commande, généralement de couleur noire ou grise, qui complète le câblage traditionnel d'un radiateur électrique, composé de la phase (fil rouge ou marron), du neutre (fil bleu) et, le cas échéant, de la terre (fil vert et jaune). Sa fonction première est de transmettre des ordres simples à votre système de chauffage, sans recourir à des ondes radio ou à une connexion internet complexe. Il s'agit d'une technologie d'origine française, introduite dès les années 1970 et généralisée dans les logements neufs depuis 1995, devenant ainsi un standard pour la majorité des appareils de chauffage électrique.
Le principe de fonctionnement repose sur l'envoi de signaux électriques modulés sur le courant alternatif 230 Vac. Le radiateur, en comparant la différence de tension entre le fil pilote et le fil neutre, interprète l'ordre envoyé. Par exemple, une différence de tension nulle peut correspondre au mode confort, tandis qu'une différence de 230V peut signaler le mode éco.
Le fil pilote ne transporte pas un courant significatif en termes de puissance ; il sert exclusivement à transmettre des signaux de commande qui modulent le fonctionnement du radiateur. Cette transmission filaire assure une fiabilité et une réactivité accrues par rapport aux systèmes sans fil.

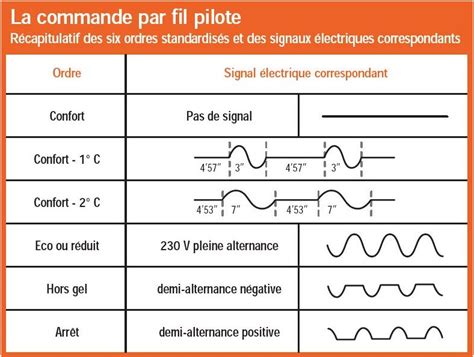

Le fil pilote permet de gérer plusieurs modes de fonctionnement, offrant ainsi une flexibilité appréciable pour adapter le chauffage à vos besoins et à votre emploi du temps. Les ordres les plus couramment pris en charge sont au nombre de quatre, mais certains systèmes avancés, comme le fil pilote 6 ordres, en proposent jusqu'à six :
Certains systèmes plus évolués proposent également des variantes du mode confort :
Ces modes additionnels offrent une granularité supplémentaire pour affiner la gestion de votre confort thermique.
Le branchement d'un fil pilote sur les radiateurs électriques s'est généralisé en France depuis les années 1990. La norme NF C15-100, qui fixe les règles de sécurité des installations électriques, encadre également le raccordement des fils pilotes. Elle stipule notamment que les disjoncteurs de lignes de chauffage doivent être de type 1P+N+CA (CA pour contact auxiliaire pour coupure du fil pilote). Il est toujours recommandé de se référer à la notice d'installation spécifique de votre matériel pour les mesures de sécurité.
Identifier la présence et le fonctionnement d'un fil pilote peut se faire de plusieurs manières :
Le raccordement d'un fil pilote nécessite certaines compétences en électricité. Si vous n'êtes pas familier avec ces manipulations, il est fortement conseillé de faire appel à un professionnel pour éviter tout risque d'électrocution ou de mauvaise installation.

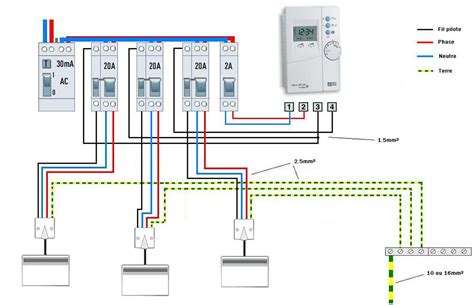

Le principe général de branchement implique :
Il est crucial de s'assurer que le radiateur est configuré en "mode filotage" pour que les ordres du fil pilote soient prioritaires sur les réglages manuels de l'appareil.

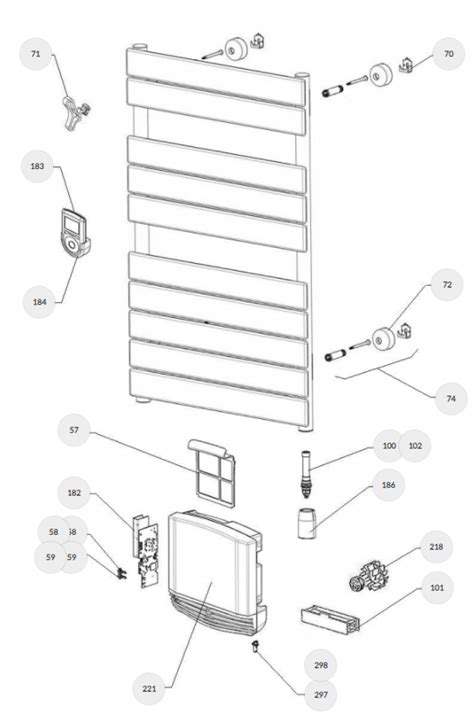

La technologie du fil pilote ne se limite pas aux radiateurs électriques classiques. Elle est également présente sur les sèche-serviettes, à condition qu'ils soient spécifiquement équipés pour recevoir ce type de connexion. Cela permet de contrôler le sèche-serviette via un programmateur externe ou un système de gestion centralisée, optimisant ainsi son utilisation et son efficacité énergétique.
L'un des principaux atouts du fil pilote réside dans sa capacité à optimiser la consommation d'énergie. En permettant une programmation précise des plages horaires de chauffe et des modes de fonctionnement, il évite le gaspillage d'énergie inutile.
Le fil pilote permet une gestion centralisée de l'ensemble de vos radiateurs. Les logements neufs, construits après 1995, sont souvent équipés d'un dispositif fil pilote directement intégré au tableau électrique, permettant d'utiliser un programmateur centralisé qui envoie simultanément le même ordre à tous les appareils.
Pour une gestion encore plus fine, il est possible de créer des zones de chauffage (par exemple, "zone jour" et "zone nuit") en regroupant les fils pilotes de plusieurs radiateurs. Cela permet de gérer indépendamment le confort de différentes parties de votre logement. Par exemple, vous pouvez programmer le mode éco pour les chambres pendant la journée et le mode confort le soir.

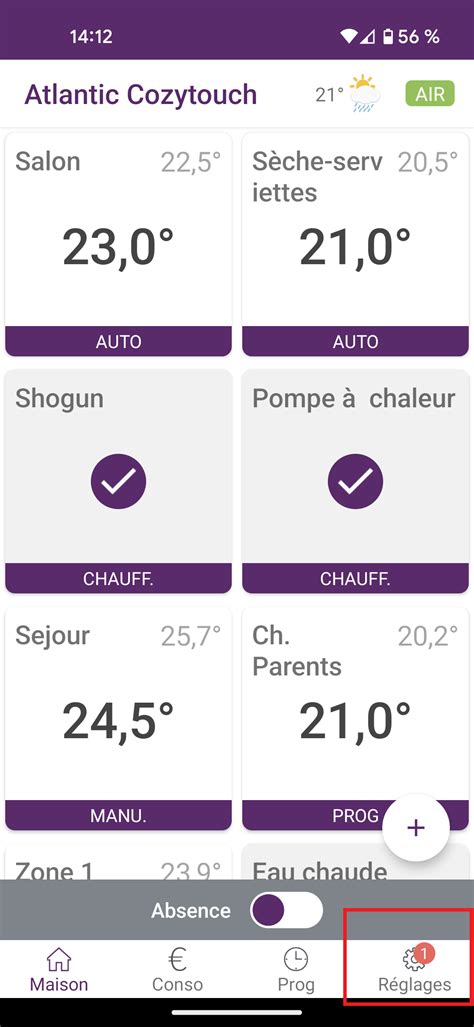

Pour ceux qui souhaitent aller plus loin dans la gestion de leur chauffage, des solutions connectées et domotiques viennent enrichir l'écosystème du fil pilote.
Ces solutions connectées offrent non seulement un contrôle accru, mais aussi des données précieuses sur votre consommation d'énergie, vous aidant à mieux la maîtriser.
Le fil pilote joue également un rôle dans les dispositifs de délestage. Lorsqu'un pic de consommation électrique dépasse la puissance souscrite de votre abonnement, un délesteur activé sur le tableau électrique peut envoyer un ordre de délestage via le fil pilote. Cet ordre vise à réduire la consommation globale du bâtiment en demandant aux équipements ciblés, comme les radiateurs, de se mettre en mode éco ou hors gel, ou même de s'arrêter temporairement pour éviter une disjonction générale. Cette fonction est particulièrement utile pour maîtriser les coûts énergétiques, car le prix du kWh peut augmenter significativement en cas de dépassement de votre abonnement.
En résumé, la technologie du fil pilote pour radiateur électrique présente de nombreux avantages :
Pour ceux qui possèdent des installations électriques plus anciennes, ne disposant pas du câblage fil pilote, d'autres solutions existent pour programmer et gérer le chauffage, telles que les thermostats connectés ou les gestionnaires d'énergie communiquant par ondes radio, CPL ou Wifi. Cependant, pour les installations compatibles, le fil pilote reste une solution éprouvée et efficace pour une gestion optimale de votre chauffage électrique.
Il est essentiel de noter que le programmateur doit être protégé par un disjoncteur de calibre 2A, conformément à la réglementation en vigueur. En cas de doute sur l'installation ou le fonctionnement de votre système fil pilote, il est toujours recommandé de consulter un professionnel qualifié.
