L'installation d'une Ventilation Mécanique Contrôlée (VMC) est une étape cruciale dans la construction ou la rénovation d'un habitat. Si l'entretien de votre système de ventilation est généralement bien maîtrisé, la pose des gaines peut s'avérer plus complexe. Une gaine de VMC est un conduit fermé qui abrite d'autres conduits par lesquels circule un fluide. Son rôle est de transporter l'air, qu'il soit extrait des pièces de vie (air vicié) ou insufflé (air neuf dans le cas d'une VMC double flux), vers le moteur de la VMC ou depuis celui-ci. Il est primordial que le diamètre des gaines corresponde à celui des bouches d'extraction ou d'insufflation pour assurer une performance optimale. Pour éviter toute perte d'efficacité, il convient également de limiter la longueur des gaines et le nombre de coudes sur le circuit.

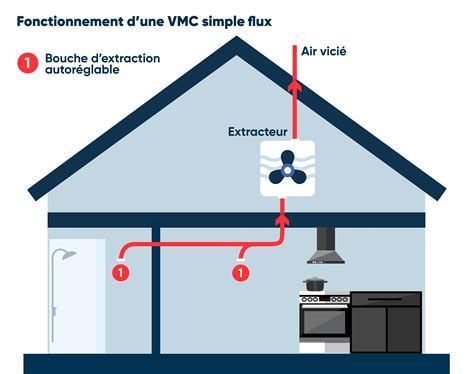

Les gaines de VMC jouent un rôle fondamental dans le bon fonctionnement de votre système de ventilation. Elles servent de "tuyaux" pour acheminer l'air. Dans une VMC simple flux, elles extraient l'air vicié et humide des pièces techniques comme la cuisine, la salle de bain ou les toilettes. Cet air, chargé d'humidité et de polluants, est ensuite évacué vers l'extérieur. Dans une VMC double flux, les gaines servent non seulement à extraire l'air vicié mais aussi à insuffler de l'air neuf préchauffé par l'air extrait, améliorant ainsi le confort thermique et la qualité de l'air intérieur.
Le choix du type de gaine est également important. Les gaines rigides, par exemple, ne sont pas isolées. Elles doivent donc être installées dans des espaces chauffés ou à température ambiante constante. En effet, l'absence d'isolation sur ces gaines peut entraîner des problèmes de condensation.
L'isolation des gaines de VMC est essentielle pour prévenir la condensation. La VMC évacue l'air chaud et humide des pièces, et au contact de l'air plus froid présent dans les gaines, l'humidité peut se transformer en eau. Si les gaines ne sont pas isolées et traversent des zones froides comme les combles ou les faux plafonds, cette condensation peut s'accumuler.
Imaginez cette situation : vos gaines de VMC sont installées dans un faux plafond ou des combles non chauffés. L'humidité de l'air extrait se condense sur les parois internes des gaines. Progressivement, cette eau s'accumule, formant des poches ou des "cols de cygne". Le circuit perd alors de son étanchéité, et l'eau commence à goutter dans le faux plafond ou les combles. Au-delà des dégâts matériels potentiels (humidité, moisissures), cette eau stagnante peut devenir un nid à bactéries, nuisant à la qualité de l'air intérieur.
Pour éviter cela, il est crucial d'isoler correctement le réseau de ventilation. L'isolation d'un conduit consiste à entourer celui-ci d'un matériau isolant. C'est cet isolant qui va empêcher l'air chaud et humide de rencontrer une surface trop froide, limitant ainsi la formation de condensation.
L'installation des gaines intervient généralement après la mise en place du caisson d'extraction et des bouches d'aération dans les différentes pièces. Il est nécessaire de mesurer avec précision la distance entre chaque bouche et le caisson, en prévoyant une marge suffisante. Si la gaine n'est pas assez longue, des raccords peuvent être utilisés.
Il est impératif de s'assurer que la gaine ne sera pas écrasée sur son trajet et qu'elle ne formera pas de "cols de cygne". Ces points bas sont des zones propices à la stagnation de l'eau de condensation.
Lors du raccordement d'une gaine souple à une manchette ou au caisson d'extraction, plusieurs étapes sont à suivre pour garantir l'étanchéité :
Pour le raccordement au caisson d'extraction, deux options se présentent :
Ces étapes doivent être répétées pour chaque arrivée de gaine vers le caisson d'extraction, ainsi que pour l'évacuation de l'air vicié du caisson vers l'extérieur.
Un problème fréquent et souvent sous-estimé dans les installations VMC est la mauvaise pente des gaines. Une gaine VMC posée à l'horizontale ou présentant des points bas empêche l'eau de condensation de s'évacuer correctement. Les signes avant-coureurs peuvent être des bruits de gargouillis dans les murs, des fuites d'eau inexpliquées près des bouches d'extraction, ou une sensation que la ventilation perd de son efficacité.
Le diagnostic peut être simple : un mouchoir en papier fin approché d'une bouche d'extraction peut révéler la présence d'eau. Si le mouchoir n'est pas plaqué fermement par la dépression de l'air, c'est un signe que le flux est perturbé, potentiellement par de l'eau stagnante.
Le phénomène est similaire à celui d'un tuyau d'arrosage laissé à plat : l'eau stagne, croupit et peut causer des odeurs. Dans les gaines de VMC, cette eau stagnante peut s'accumuler, endommager le système et même bloquer le passage de l'air.
Les causes d'une mauvaise pente sont multiples :
La règle d'or pour une bonne installation est une pente minimale de 3%. Cela signifie que pour chaque mètre de gaine posée horizontalement, celle-ci doit descendre de 3 centimètres. Cette inclinaison permet à l'eau de condensation de s'écouler naturellement par gravité vers un point d'évacuation prévu.
Pour corriger une pente inadéquate, plusieurs actions peuvent être entreprises :
Si une accumulation d'eau est suspectée, il peut être nécessaire de vidanger la gaine. Au niveau du point bas identifié (souvent près d'un coude), la gaine est délicatement déconnectée. Un seau et des chiffons sont prévus pour recueillir l'eau. Après un bon égouttage et un séchage soigneux de l'intérieur, la gaine est remontée.
Dans certains cas, le problème n'est pas la pente, mais la perte pure et simple d'une gaine, notamment lors de travaux d'installation électrique ou lors de l'aménagement de combles. Une situation où une gaine de câble électrique, par exemple, disparaît dans un mur ou sous un faux plafond peut survenir.

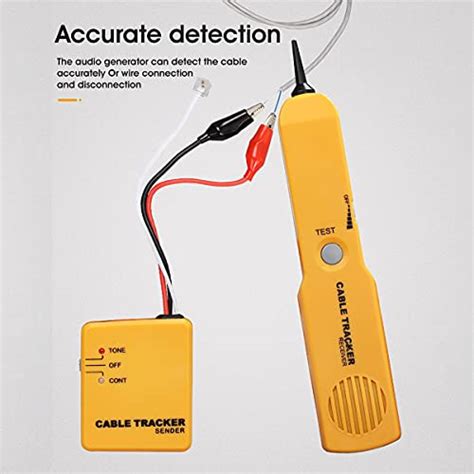

Plusieurs astuces peuvent aider à retrouver une gaine égarée :
Dans le cas d'une gaine VMC, si le problème est l'accumulation d'eau, la première étape reste de corriger la pente. Si une gaine est physiquement perdue dans une cloison inaccessible, la réparation peut devenir très complexe et nécessiter l'intervention de professionnels.
Il est important de noter que même si une gaine est retrouvée, elle peut être endommagée. Vérifier son intégrité, son étanchéité et l'absence de obstructions est une étape indispensable avant de la remettre en service.
Bien que de nombreuses interventions sur les gaines de VMC puissent être réalisées par des bricoleurs avertis, certaines situations dépassent le cadre du bricolage amateur. Si vous suspectez un problème complexe, une installation non conforme aux normes (comme le DTU 68.3), ou si vous n'êtes pas à l'aise avec les manipulations, il est préférable de faire appel à un professionnel qualifié. Un installateur expérimenté pourra diagnostiquer précisément le problème, proposer les solutions les plus adaptées et garantir une installation sûre et performante.
Il est également crucial de se rappeler que toute intervention sur des installations électriques, même pour retrouver une gaine, doit être effectuée dans le respect des règles de sécurité, en coupant l'alimentation électrique avant toute manipulation.
Retrouver une gaine VMC égarée ou corriger une pente défectueuse demande de la méthode et parfois un peu de patience. En comprenant les principes de fonctionnement de la ventilation et les risques liés à la condensation, il est possible d'améliorer significativement le confort et la salubrité de votre logement.
