Le réglage précis du débit dans les radiateurs est une étape cruciale pour garantir un confort thermique homogène dans tout le bâtiment et optimiser la consommation d'énergie. Les systèmes de chauffage, qu'ils soient anciens ou récents, peuvent présenter des déséquilibres hydrauliques qui se traduisent par des zones trop chaudes et d'autres insuffisamment chauffées. Comprendre comment régler le débit de vos radiateurs Oventrop, en particulier ceux équipés de tés de réglage, est donc essentiel. Ce guide vous détaillera les principes de l'équilibrage hydraulique, les méthodes de réglage, et les précautions à prendre pour une installation performante.

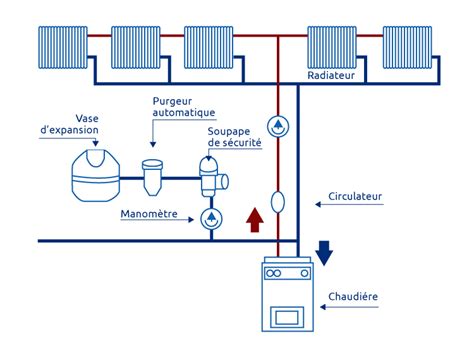

Le système de chauffage est conçu pour fonctionner comme un tout interconnecté. La chaudière chauffe un fluide caloporteur, généralement de l'eau, qui circule ensuite à travers un réseau de tuyauteries pour atteindre les différents radiateurs. Le débit, qui représente la vitesse à laquelle cette eau circule, est un paramètre déterminant. Si un radiateur reçoit un débit excessif, les radiateurs situés plus loin dans le circuit risquent de manquer d'eau chaude, entraînant une diffusion de chaleur insuffisante. L'équilibrage du système consiste donc à s'assurer que chaque radiateur reçoit le débit adéquat pour délivrer la puissance de chauffe nécessaire à son local.
L'absence d'un bon équilibrage peut engendrer plusieurs désagréments. Premièrement, un confort thermique diminué : certaines pièces de votre maison ou appartement bénéficieront d'une température trop importante, tandis que d'autres resteront à peine tièdes. Deuxièmement, des nuisances sonores peuvent apparaître. Enfin, un système mal équilibré oblige la pompe (ou le circulateur) de votre chaudière à compenser la perte de vitesse de l'eau en pompant davantage, ce qui se traduit par une surconsommation d'énergie et une augmentation de vos factures.

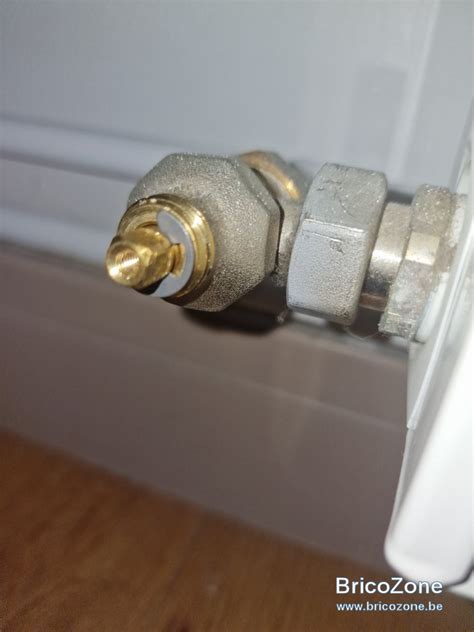

Sur la plupart des installations, le réglage du débit se fait au niveau du "té de réglage" du radiateur. Ce composant, également appelé coude de réglage ou vanne de retour, permet de moduler la quantité d'eau chaude circulant à travers le radiateur. En ajustant ce té, vous influencez directement le débit et, par conséquent, la température de chauffe du radiateur.
Il est important de noter que régler un radiateur peut se révéler une opération délicate, surtout sur des installations existantes où l'encrassement des tuyauteries peut être imprévisible. Cependant, pour un radiateur en bout de circuit qui ne chaufferait pas correctement, il est possible d'essayer d'augmenter son débit en ouvrant davantage le té de réglage.
Plusieurs approches existent pour régler le débit des radiateurs.
Une méthode, bien que parfois lente et sujette à des erreurs, consiste à ajuster manuellement les tés de réglage. L'idée générale est de commencer par le radiateur le plus proche de la chaudière, qui doit être peu ouvert. À chaque radiateur successif, en s'éloignant de la chaudière, on augmente progressivement le débit en tournant le té de réglage. Il est conseillé de noter le nombre de tours effectués pour chaque radiateur afin de garder une trace et de faciliter d'éventuels ajustements.
Pour le radiateur le plus proche de la chaudière, un réglage "peu ouvert" signifie que vous n'aurez pas besoin de faire beaucoup de tours. Inversement, le radiateur le plus éloigné de la chaudière devrait être "ouvert entièrement", nécessitant plus de tours pour ajuster le débit.
Dans des périodes de froid intense, il est recommandé de régler le té du radiateur à environ 1 tour pour favoriser un chauffage plus rapide et efficace.
Une méthode plus technique et souvent plus efficace consiste à uniformiser les températures de retour des antennes. Cette approche, à la fois ancienne et moderne, ne nécessite aucune donnée initiale. Le principe est simple : pour une température de départ d'eau fixe et abaissée, on vise à ce que toutes les antennes alimentées atteignent des températures de retour similaires.
Cette méthode, autrefois effectuée par les artisans de manière empirique, est aujourd'hui considérée comme l'une des plus rapides et des plus efficaces. Son principal avantage réside dans sa capacité à s'affranchir des calculs de déperditions complexes ou des relevés d'installation sur des réseaux normalement dimensionnés.
Pour réaliser cet équilibrage, les robinets thermostatiques (Rth) devront être en position de grande ouverture pendant toute l'opération. Une fois l'équilibrage effectué, il est crucial de vérifier ultérieurement les débits ou les températures de retour effectivement obtenus, toujours avec les robinets thermostatiques en grande ouverture.
Cette méthodologie, plus adaptée aux installations neuves ou récentes, consiste à calculer et régler les débits à véhiculer dans chaque circuit. Elle implique le calcul des déperditions de chaque local, en tenant compte des spécificités comme les locaux sous terrasse ou contre pignon. Les données nécessaires pour ce calcul incluent les caractéristiques de l'installation et des déperditions thermiques précises.
Cette approche nécessite une étude approfondie par un bureau d'étude ou un expert en équilibrage. L'objectif est de déterminer le préréglage optimal des robinets d'équilibrage pour atteindre les débits souhaités. L'intégralité des robinets devra être contrôlée, car même une minorité d'antennes sous-dimensionnées peut nécessiter de surchauffer l'ensemble du bâtiment.
Les installations existantes présentent des défis particuliers. L'encrassement réel des tuyauteries est difficile à prévoir, et les données nécessaires à un calcul précis peuvent être complexes à réunir.
Sur les circuits ne disposant que de robinets d'équilibrage de base, il est souvent nécessaire de faire étudier la distribution par un expert pour envisager l'installation de robinets accessibles de "2ème niveau". En règle générale, sur les installations existantes, le réglage du 2ème niveau d'équilibrage (et des niveaux supérieurs) suffit à obtenir un résultat satisfaisant.
Si des désordres subsistent sur quelques antennes particulières, un équilibrage complémentaire pourra être effectué localement. L'installation de robinets thermostatiques dynamiques de dernière génération peut également contribuer à un résultat optimal. Ces robinets disposent d'une possibilité de réglage interne du débit sur chaque émetteur, ce qui, bien réalisé, peut théoriquement permettre de se passer de l'équilibrage de 2ème niveau.
Les robinets d'équilibrage de type statique ne sont pas capables de prendre en compte leurs interactions hydrauliques. Le réglage de l'un est susceptible de dérégler les autres, rendant l'opération plus complexe et moins fiable.
Aujourd'hui, les robinets d'équilibrage "dynamiques" gèrent ces interactions hydrauliques. Ils sont conçus pour maintenir un débit constant indépendamment des variations de pression dans le système, ce qui simplifie grandement le processus d'équilibrage.
Sur une distribution équipée de robinets thermostatiques, lorsque ceux-ci se "ferment", l'écart de pression d'alimentation (DP) de l'antenne augmente. Ils sont parfois utilisés pour assurer l'équilibrage d'antennes comportant plusieurs émetteurs équipés de vannes de régulation 2 voies. Cependant, cette utilisation n'était pas prévue à l'origine par les constructeurs.
L'installation de vannes automatiques (PIBCV, régulateurs de débit) sur des réseaux à débit variable, comme ceux équipés de robinets thermostatiques, est une pratique en développement. Cependant, d'un point de vue technique et éthique, il est important de comprendre les implications de tels choix.
Face à la complexité de l'équilibrage hydraulique, il est essentiel de faire appel à une entreprise compétente. Voici quelques critères pour vous assurer de leur expérience :
L'économie d'énergie découlant d'une opération d'équilibrage est significative. Elle nécessite l'implication ultérieure du technicien en charge du réglage de la régulation. Depuis janvier 2016, les opérations d'équilibrage sont intégrées au dispositif des Certificats d'Économie d'Énergie (CEE) pour un pourcentage forfaitaire d'économie d'énergie de 10%.
Même les grands réseaux primaires d'alimentation de sous-stations peuvent présenter d'importants défauts d'équilibrage. Bien que ces déséquilibres "primaires" ne soient pas directement source de surconsommation dans les bâtiments (car les sous-stations disposent de leur propre régulation), leur équilibrage peut améliorer l'efficacité globale. À titre d'exemple, le réseau primaire du Centre d'Étude Atomique de Saclay, alimentant 81 sous-stations, a été équilibré par la méthode EQUILOG d'uniformisation des températures de retour.
Si vous rencontrez des difficultés comme un té de réglage de radiateur bloqué, une fuite au niveau du té de réglage, ou si vos radiateurs restent systématiquement froids et bruyants, il est impératif de faire appel à un professionnel. Une fuite au niveau du té ou coude de réglage peut être corrigée en resserrant l'écrou, mais un blocage ou un dysfonctionnement plus profond nécessite une intervention experte.
En cas de fuite du té ou coude de réglage du radiateur ou en cas de té de réglage bloqué, faites appel dès que possible à un professionnel. De plus, votre consommation d'énergie et vos factures risquent d'augmenter. En effet, lorsqu'un système de chauffage est mal équilibré, c'est la pompe (ou le circulateur) de votre chaudière qui va tenter de compenser cette perte de vitesse de l'eau en pompant plus.
Un radiateur est généralement composé de trois éléments principaux :
Le robinet de purge, situé généralement en haut du radiateur, permet d'évacuer l'air emprisonné. Cet air peut s'être logé dans le radiateur lors de son installation, de son remplissage ou simplement lors de son fonctionnement. Pour purger, munissez-vous d'un récipient et d'une clé adaptée, et tournez doucement le robinet de purge jusqu'à ce que l'eau s'écoule de manière continue.
En résumé, le réglage du débit des radiateurs Oventrop, bien que parfois complexe, est une étape fondamentale pour un système de chauffage performant. En comprenant les principes de l'équilibrage hydraulique et en utilisant les bons outils et méthodes, vous pouvez améliorer significativement votre confort thermique et réaliser des économies d'énergie substantielles. N'hésitez pas à faire appel à un professionnel si vous rencontrez des difficultés ou si vous souhaitez une expertise approfondie de votre installation.
