Le système de contrôle du chauffage et de la climatisation d'un Range Rover P38, bien que sophistiqué pour son époque, peut présenter des dysfonctionnements nécessitant une investigation approfondie. Les témoignages d'utilisateurs révèlent une gamme de problèmes, allant de l'affichage digital qui ne s'allume pas aux difficultés de régulation de la température, en passant par des dysfonctionnements des ventilateurs et des capteurs. Comprendre les causes potentielles et les approches de résolution est essentiel pour retrouver un confort thermique optimal dans l'habitacle.
Symptômes Courants et Premières Vérifications
Les propriétaires de P38 rencontrent fréquemment plusieurs symptômes liés à la commande de chauffage. L'un des problèmes les plus déconcertants est l'absence totale d'allumage de l'affichage digital de la commande de chauffage. Cela rend impossible tout réglage de la température, que ce soit à gauche ou à droite. Dans certains cas, la température peut être bloquée, par exemple, avec une chaleur constante à gauche et une température ambiante à droite.
D'autres fonctions peuvent sembler opérationnelles, mais sans effet concret. Par exemple, les utilisateurs signalent que les autres commandes s'allument, mais qu'il n'y a pas de changement perceptible lorsqu'on actionne la ventilation vers le haut ou vers les pieds. Le commutateur de puissance de ventilation, quant à lui, fonctionne souvent normalement. La fonction de climatisation peut également montrer des signes de vie : le bouton de climatisation s'éclaire et une légère baisse du régime moteur peut être ressentie, suggérant que le compresseur fonctionne. Cependant, cela ne résout pas le problème de contrôle de la température ou de la distribution de l'air.
Avant de plonger dans des diagnostics plus complexes, il est judicieux de commencer par des vérifications basiques.
- Fusibles et Relais : Un fusible grillé ou un relais défectueux est une cause fréquente de panne de systèmes électroniques. Il est recommandé de consulter le manuel du propriétaire pour localiser et vérifier les fusibles et relais associés au système de chauffage et de climatisation (HEVAC). Dans le cas d'un modèle "Gen2", un relais spécifique dans le compartiment moteur peut être en cause, gérant l'information vers le condenseur et les ventilateurs de climatisation.
- Connexions Électriques : Des connexions oxydées ou desserrées peuvent perturber la transmission des signaux. Les cosses de portes, en particulier celles du côté passager, sont souvent citées comme des points sensibles pouvant entraîner des dysfonctionnements, car un ECU pourrait ne pas recevoir l'information de l'HEVAC. Un nettoyage minutieux de ces connexions est une étape importante.
- Alimentation de l'HEVAC : L'unité de contrôle HEVAC (Heating, Ventilation, and Air Conditioning) est le cerveau du système. S'assurer qu'elle reçoit une alimentation électrique correcte est fondamental. La "prise blanche" (potentiellement C0792 selon le manuel de dépannage électrique du RR 1999) est cruciale pour l'alimentation du bloc HEVAC lui-même.
Diagnostic Approfondi des Moteurs de Répartition d'Air
Un problème récurrent sur le Range Rover P38 concerne les moteurs de répartition d'air, aussi appelés volets de mélange ou volets de distribution. Ces petits moteurs électriques sont responsables de l'orientation du flux d'air et du mélange d'air chaud et froid pour atteindre la température souhaitée.
Les discussions sur les forums indiquent souvent que le remplacement des trois moteurs de répartition d'air est nécessaire. Ces moteurs peuvent être défaillants individuellement ou collectivement, entraînant une incapacité à diriger l'air correctement. L'un des défis lors du remplacement est l'identification correcte des moteurs, car ils peuvent être marqués de couleurs différentes (bleu, gris) ou ne pas avoir de repères. Il est crucial de s'assurer que les nouveaux moteurs sont correctement connectés.
Il est également possible que les câbles menant à ces moteurs soient défectueux ou mal connectés. Dans certains cas, des câbles non raccordés peuvent être trouvés, l'un côté conducteur non relié, et côté passager, les mêmes câbles reliés ensemble avec de l'isolant. Il est essentiel de confirmer que ces câbles correspondent bien à ceux des moteurs de ventilation et qu'ils sont correctement branchés à une alimentation ou à un organe de commande approprié.
Un utilisateur a décrit une situation où, après avoir débranché la "prise blanche" de l'HEVAC, les ventilateurs fonctionnaient en permanence, mais sans possibilité de régler la vitesse. Dès que la prise était rebranchée, les ventilateurs s'arrêtaient. Cela suggère un problème de communication ou de commande via cette connexion.
Problèmes d'Éclairage de l'Affichage et des Boutons

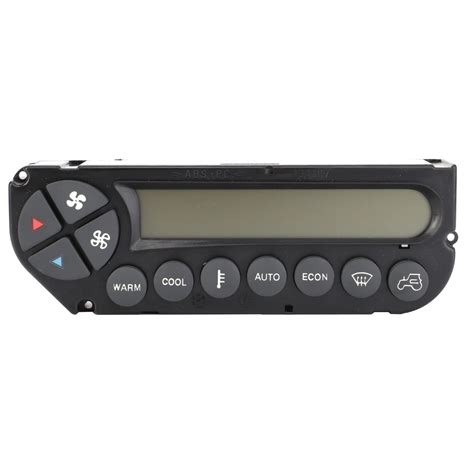

L'éclairage de l'affichage digital et des boutons de commande de climatisation est un autre point de préoccupation pour les propriétaires de P38.
- Ampoules Grillées : Il est fréquent que les ampoules derrière l'écran digital soient grillées. Un test à l'ohmmètre peut confirmer cette hypothèse. Il est important de noter qu'il peut y avoir un emplacement libre sur le raccordement électrique du panneau de commande, ce qui est normal pour certains modèles.
- Type d'Ampoules : Il existe une confusion concernant les types d'ampoules. Certaines références (STC1878 et STC1877) sont parfois mentionnées, avec des distinctions entre ampoules vertes pour l'éclairage et oranges pour les témoins. Cependant, il est souvent confirmé que des ampoules standard de tableau de bord conviennent. Pour un écran digital, une ampoule spécifique (STC3869) peut être nécessaire pour le rétro-éclairage si seule l'information affichée n'est plus visible.
- Démontage de la Console : Pour accéder aux ampoules, il faut démonter la console de climatisation. La procédure implique généralement de retirer les joues latérales de la console, puis de défaire quatre vis de chaque côté de la commande de chauffage. Cette opération est considérée comme relativement simple et rapide.
Diagnostic de l'Unité HEVAC et Capteurs
L'unité HEVAC elle-même peut être la source de dysfonctionnements. Il est difficile de diagnostiquer précisément un problème sans voir le véhicule.
- Test de l'HEVAC : Tester l'unité HEVAC peut se faire en l'installant sur un autre véhicule compatible ou en essayant une autre unité sur le véhicule concerné. Il est important de noter qu'il existe des différences entre les unités HEVAC des modèles "Gen1" et "Gen2".
- Codes d'Erreur : Un diagnostic via un outil de diagnostic (comme T4 ou Nano) peut révéler des codes d'erreur. Un code comme "5FF" ou "F5FF" est un défaut constructeur qui n'a pas d'incidence directe sur le véhicule. Cependant, un diagnostic peut indiquer un "problème de ventilateurs", même si ces derniers semblent fonctionner.
- Capteur de Température Extérieure : Un dysfonctionnement du capteur de température extérieure peut affecter la régulation du système. Le remplacement de ce capteur a, dans certains cas, permis de corriger des affichages erronés de température (-40°C par exemple).
- Sonde Intérieure : La sonde de température intérieure, souvent dissimulée, peut également être défaillante et influencer la régulation.
- Fils et Connexions derrière l'HEVAC : La "toile d'araignée" de fils derrière l'HEVAC peut présenter des problèmes de connexion, notamment sur la fiche noire de droite (derrière le bouton A/C off). Une mauvaise connexion ici peut entraîner des dysfonctionnements majeurs.
Réparation de l'écran du système de chauffage et de ventilation du Range Rover P38 : mode d'emploi
Solutions et Approches de Réparation
Face à ces problèmes, plusieurs solutions s'offrent aux propriétaires :
- Réparation des Composants : Pour les professionnels de l'automobile, des entreprises comme Cotrolia proposent des services de réparation pour les boîtiers habitacle (HEVAC). Ce processus inclut le diagnostic, la réparation fonctionnelle et la maintenance préventive, avec une garantie sur la pièce réparée. C'est une alternative écologique et économique par rapport au remplacement par une pièce neuve.
- Remplacement des Pièces : Le remplacement des moteurs de répartition d'air, des ampoules, ou même de l'unité HEVAC complète est une option courante. Il est conseillé de rechercher des pièces d'origine ou de qualité équivalente. Pour les pièces électroniques, il est parfois nécessaire de les faire reprogrammer pour qu'elles correspondent au véhicule.
- Nettoyage et Connexions : Un nettoyage méticuleux des connexions électriques, en particulier celles des portes et derrière l'unité HEVAC, peut résoudre de nombreux problèmes.
- Diagnostic Professionnel : L'utilisation d'un outil de diagnostic spécialisé est souvent indispensable pour identifier précisément la cause du problème, surtout lorsque les symptômes sont complexes ou intermittents.
Il est important de noter que la réparation d'une commande de climatisation peut nécessiter des pièces complémentaires spécifiques à la panne rencontrée, comme une clé du véhicule pour un défaut de centralisation, ou un calculateur moteur pour un problème de démarrage.
En résumé, les problèmes de commande de chauffage sur un Range Rover P38 peuvent être multifactoriels, impliquant des composants électriques, électroniques, des moteurs de volets, des capteurs, et des connexions. Une approche méthodique, commençant par les vérifications simples et progressant vers des diagnostics plus approfondis, est la clé pour retrouver un système de climatisation fonctionnel et confortable.
