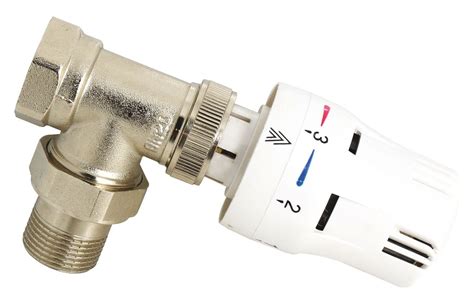

Le robinet d'une vanne thermostatique, ces molettes souvent présentes sur nos radiateurs, arbore des chiffres allant généralement de 1 à 5, parfois accompagnés d'un symbole de flocon de neige. Ces graduations, bien que familières, prêtent souvent à confusion quant à leur signification exacte en termes de température. Loin d'être un simple indicateur de puissance, la position de ces chiffres reflète un réglage complexe visant à optimiser le confort thermique et l'efficacité énergétique de votre système de chauffage. Comprendre le rôle et la précision de ces vannes est essentiel pour une gestion avisée de votre consommation et pour garantir une température ambiante agréable.
Les vannes thermostatiques jouent un rôle crucial dans le fonctionnement des systèmes de chauffage modernes. Leur fonction première est d'agir comme un régulateur de débit, limitant l'afflux d'eau chaude dans le radiateur en fonction de la température ambiante mesurée. Ce faisant, elles permettent de réguler la température de chaque radiateur individuellement, et par extension, celle de la pièce dans laquelle il est installé. Contrairement à une vanne manuelle qui s'ouvre ou se ferme complètement, la tête thermostatique, grâce à son bulbe sensible aux variations de température, ajuste en continu le passage de l'eau pour maintenir une température désirée.
Il est important de noter que les chiffres affichés sur le robinet rotatif d'une vanne thermostatique ne correspondent pas directement à une température précise en degrés Celsius. Cette apparente imprécision découle de plusieurs facteurs. La température réelle atteinte dépendra de la capacité de la vanne à mesurer fidèlement la température ambiante de la pièce. Or, cette mesure est inévitablement influencée par divers éléments. La chaleur dégagée par le radiateur lui-même, la température de l'eau qui le traverse, le rayonnement froid d'un mur adjacent, ou encore la marque et le modèle spécifique de la vanne, tous ces paramètres viennent perturber la mesure "idéale". C'est pourquoi, pour une utilisation optimale des vannes thermostatiques, il est recommandé de les installer dans un endroit "thermiquement neutre", c'est-à-dire éloigné des sources de chaleur directe ou de courants d'air froids.
Le placement des vannes thermostatiques est une considération primordiale pour leur efficacité. Dans la pièce où est situé le thermostat d'ambiance principal, généralement le salon, l'installation de vannes thermostatiques sur les radiateurs peut s'avérer inutile, voire contre-productive. Dans cette pièce, il est conseillé d'ouvrir simplement les vannes au maximum (position 5 ou la plus grande ouverture). Si le thermostat d'ambiance affiche par exemple 19°C et que la vanne th# Comprendre les Graduations des Vannes Thermostatiques : Au-delà des Chiffres
Les vannes thermostatiques, ces dispositifs discrets sur nos radiateurs, portent des graduations allant généralement de 1 à 5, souvent accompagnées d'un symbole de flocon de neige. Si ces indications visent à réguler la température ambiante, il est crucial de comprendre qu'elles ne correspondent pas directement à des degrés Celsius précis. La température réelle obtenue dépend d'une multitude de facteurs, rendant leur utilisation une science plus qu'une simple programmation.
Le robinet rotatif d'une vanne thermostatique présente des graduations, typiquement un flocon de neige et des chiffres allant de 1 à 5. La raison pour laquelle ces chiffres ne se traduisent pas en une température fixe en degrés Celsius réside dans la nature intrinsèquement complexe de la mesure de la température ambiante par la vanne elle-même.
La température réelle mesurée par la vanne est inévitablement influencée par plusieurs éléments. Premièrement, la chaleur dégagée par le radiateur sur lequel elle est montée a un impact direct. Deuxièmement, la température de l'eau circulant dans le radiateur joue un rôle. Troisièmement, des facteurs environnementaux tels que le rayonnement froid d'un mur peuvent fausser la perception de la température ambiante par la vanne. Enfin, la marque et le modèle spécifiques de la vanne thermostatique introduisent des variations dans leur capacité à réagir aux changements de température.
Pour une utilisation optimale des vannes thermostatiques, il est recommandé qu'elles soient placées dans un endroit « thermiquement neutre ». Cela signifie un endroit où la mesure de la température ambiante n'est pas faussée par des sources de chaleur ou de froid directes.
Les vannes thermostatiques jouent une fonction essentielle dans tout système de chauffage central. Leur rôle principal est de limiter l'afflux d'eau chaude dans le radiateur, ce qui permet de réguler la température de ce dernier et, par conséquent, celle de la pièce dans laquelle il est installé. En ajustant le débit d'eau chaude, elles empêchent la surchauffe et contribuent à maintenir une température de confort désirée.
Le système de chauffage est conçu pour maintenir une température globale, souvent régulée par un thermostat d'ambiance central. Les vannes thermostatiques agissent comme des régulateurs secondaires, permettant d'affiner la température dans chaque pièce individuellement. Sans elles, les radiateurs fonctionneraient à pleine capacité en permanence, entraînant une surconsommation d'énergie et des variations de température inconfortables.
L'utilisation des vannes thermostatiques doit être adaptée à la présence ou non d'un thermostat d'ambiance central.
Dans la pièce où se trouve le thermostat d'ambiance, généralement le salon, l'utilisation des vannes thermostatiques est souvent considérée comme inutile, voire contre-productive. Dans cette pièce, il est conseillé d'ouvrir simplement les vannes au maximum (position 5 généralement). Le thermostat d'ambiance est le seul appareil qui devrait réguler la température de cette pièce. Si le thermostat affiche 19°C et que la vanne thermostatique est réglée sur une position basse (par exemple, 17-18°C correspondant à 2 à 2,5), le radiateur ne chauffera qu'à 17-18°C. Dans ce scénario, le thermostat pourrait indiquer que la température désirée de 19°C n'est pas atteinte, poussant la chaudière à fonctionner en continu sans jamais pouvoir satisfaire la demande, ce qui entraîne une surconsommation d'énergie sans pour autant atteindre la température souhaitée.
Pour les autres pièces, où il n'y a pas de thermostat d'ambiance central, les vannes thermostatiques sont primordiales pour réguler la température pièce par pièce. La nuit, par exemple, il est recommandé de régler le thermostat d'ambiance sur une température plus basse, comme 15°C partout, et d'ajuster ensuite les vannes thermostatiques dans les autres pièces selon les besoins de confort. Cela permet de réaliser des économies d'énergie significatives en ne chauffant pas les pièces inutilement à des températures trop élevées pendant les périodes d'inoccupation ou de sommeil.
Les réglementations thermiques, telles que la RT 2012 et la RT 2020, visent à réduire la consommation d'énergie primaire des bâtiments. Au cœur de ces réglementations se trouve la notion de précision des organes de régulation, et pour les équipements de thermostatisation, cela se traduit par la "variation temporelle" des robinets thermostatiques.
Sur toute installation de chauffage, il existe inévitablement une différence entre la température souhaitée (consigne) et la température réelle mesurée. La variation temporelle (VT) quantifie l'ampleur de cet écart. Elle représente la différence entre la température ambiante mesurée par la vanne thermostatique et la température réelle au centre de la pièce. Plus la VT est basse, plus la vanne thermostatique est considérée comme précise et efficace dans sa régulation.
Une VT élevée signifie qu'il y a un écart important entre la température affichée sur la vanne et la température ambiante réelle. Cela peut entraîner des cycles de chauffage plus longs, des surchauffes ou des sous-chauffes, et in fine une augmentation de la consommation d'énergie. À l'inverse, une VT basse assure une régulation plus fine et réactive, contribuant à une meilleure efficacité énergétique et à un confort accru.
Le choix de robinets thermostatiques performants, caractérisés par une faible variation temporelle, est donc un facteur déterminant pour optimiser la consommation énergétique d'un logement. Un robinet thermostatique moins performant entraîne mécaniquement une augmentation de la VT, ce qui se traduit par une surconsommation d'énergie.
Sur le marché actuel, les ensembles thermostatiques (tête et corps) les plus performants affichent une variation temporelle de 0,1. Les modèles les moins efficaces peuvent se situer entre 0,6 et 0,7. Les fabricants s'efforcent continuellement d'améliorer ce paramètre. Par exemple, COMAP propose la tête thermostatique Sensity 0.1, certifiée Eurovent Certita, avec une VT de 0,1, considérée comme la plus performante du marché. La version précédente, la tête thermostatique Sensity, affichait déjà une VT de 0,2, ce qui était déjà une performance notable.
La VT s'applique également aux planchers chauffants, où elle constitue un critère de choix important avant l'installation.
La variation temporelle n'est pas seulement un indicateur de performance technique ; elle est également un élément pris en compte dans les calculs réglementaires liés à l'efficacité énergétique des bâtiments.
La méthode de calcul de la variation temporelle est normalisée par l'AFNOR (Association Française de Normalisation). Historiquement, la norme NF EN 15316-2-3 régissait ce calcul entre 2008 et 2017. Elle a depuis été remplacée par la norme NF EN 15316-3 en juin 2017. Les données de base pour ces calculs sont définies par la norme EN 215, intitulée "Robinets thermostatiques d’équipement du corps de chauffe - Exigences et méthodes d’essai". Ce sont les fabricants de têtes thermostatiques qui fournissent les valeurs nécessaires à ces calculs.
Bien que la variation temporelle ait un impact direct sur le bilan énergétique d'un bâtiment et soit intégrée dans les logiciels de calcul réglementaire (notamment selon la RT 2012), elle ne doit pas être considérée comme une fin en soi. Sa finalité est de contribuer au calcul de la part chauffage de la consommation d'énergie primaire (Cep), et non la valeur VT en tant que telle.
Dans le cadre de la Réglementation Thermique 2012 (RT 2012), le coefficient de consommation d'énergie primaire (Cep) pour une nouvelle construction ne devait pas dépasser 50 kWh par m². La VT est l'un des nombreux paramètres utilisés pour arriver à ce résultat. La RT 2020 introduit également la notion de Consommation Énergie Primaire Non Renouvelable (CEPNR).
Une amélioration de 0,1 point de VT peut entraîner une réduction d'environ 2 % sur le Cep chauffage. Bien que cela représente une économie substantielle, la variation temporelle n'est qu'un levier parmi d'autres pour optimiser la consommation énergétique globale d'un bâtiment. De nombreuses autres solutions, allant du générateur de chaleur aux émetteurs, contribuent à l'efficacité énergétique d'une installation.
Le choix d'une variation temporelle plus ou moins performante a un impact direct sur le Cep (consommations en énergie primaire) tel que défini par la RT 2012. Il s'agit d'un levier d'optimisation dans les études thermiques RT 2012 visant à améliorer l'efficacité énergétique de l'installation de chauffage.
Par exemple, si la variation temporelle est saisie par défaut dans les logiciels RT 2012 (correspondant au cas "couple régulateur-émetteur permettant un arrêt total de l'émission"), une valeur de 1,8 K est souvent appliquée. Cette valeur par défaut peut fortement pénaliser un projet, augmentant le Cep de 5 kWhep/m²/an par rapport à une situation où une variation temporelle certifiée de 0,4 K (performance standard du marché) est prise en compte. Il est donc indispensable de sélectionner des équipements performants et de ne pas négliger ce paramètre lors de la saisie RT 2012. Les gains sur la facture énergétique doivent être évalués en parallèle de la différence de coût entre les différentes technologies.
Au-delà des économies d'énergie, le choix d'un système de régulation performant, caractérisé par une faible variation temporelle, a également un impact positif sur le confort thermique des occupants. Une VT plus faible se traduit par une amplitude de température réduite dans les locaux, des températures plus proches de la consigne, limitant ainsi les surchauffes ou les sous-chauffes. Le confort est donc amélioré, avec une température ambiante plus stable et homogène.
Outre la variation temporelle, le coefficient de débit (Kv) est un autre paramètre crucial pour sélectionner la vanne thermostatique la plus adaptée à une installation de chauffage.
Le coefficient Kv est un indice de référence normalisé, existant depuis les années 1950, qui indique le débit maximal qu'un fluide peut traverser à travers une vanne pour une perte de pression donnée. Le coefficient Kv est calculé selon la norme DIN EN 60 534. Il est défini par la mesure de l'eau avec une perte de pression d'environ 1 bar, à une température comprise entre 5°C et 30°C. Le résultat est exprimé en mètres cubes par heure (m³/h).
Cette valeur de référence est associée à une course prédéfinie de la vanne, c'est-à-dire un degré d'ouverture spécifique. Une vanne complètement ouverte ou fermée possède un seul coefficient Kv. Cependant, les vannes de régulation, comme les vannes thermostatiques, ont un coefficient Kv associé à chaque niveau de réglage ou de position. L'indice de référence pour la course maximale à 100 % d'ouverture est appelé Kvs.
Il est courant de confondre la valeur Cv avec le coefficient Kv. La valeur Cv est une unité de mesure utilisée dans le système anglo-saxon, exprimée en gallons US par minute (USG/min). Bien qu'elles mesurent la même chose, elles diffèrent par leur unité. Des formules de conversion existent :
Le calcul du coefficient Kv dépend de l'état physique du fluide (liquide ou gaz).
Pour calculer le coefficient Kv d'un liquide, il faut connaître :
La formule est la suivante :
Kv = Q * √(ρ / Δp)
Le calcul pour les gaz est plus complexe et distingue deux états de circulation :
Les calculs normalisés pour les gaz sont effectués à une pression atmosphérique standard de 1013 hPa, à 0°C, en utilisant le débit volumique normalisé (QN) et la densité normalisée (ρN). L'influence de la température doit également être prise en compte.
Les formules spécifiques pour les gaz, tenant compte de ces distinctions, sont fournies dans les normes techniques.
Le débit volumique, souvent désigné par la lettre Q, est un autre indice de référence fondamental en technique fluidique. Il représente le volume de fluide qui s'écoule à travers une vanne sur une période donnée.
Le calcul du débit volumique dépend également de l'état physique du fluide.
Pour calculer la quantité de débit d'un liquide, il faut connaître :
La formule est la suivante :
Q = Kv * √(Δp / ρ)
Le calcul du débit normalisé d'un gaz nécessite :
Comme pour le calcul du Kv, la distinction entre circulation en dessous et au-dessus du point critique est nécessaire.

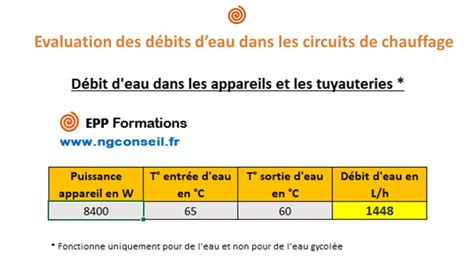

Pour un novice, il est naturel de se demander si le débit d'eau dans un radiateur est directement lié à sa puissance. La réponse est oui, mais avec des nuances importantes. Si la différence de température (ΔT) entre l'eau et l'air ambiant restait constante, la puissance thermique délivrée par un radiateur serait effectivement proportionnelle au débit d'eau (Q). Cependant, en réalité, pour un radiateur donné et à une température moyenne donnée, le ΔT diminue lorsque le débit (Q) augmente. Par conséquent, la puissance ne s'accroît pas linéairement avec le débit au-delà d'un certain point.
Pour dimensionner correctement un système de chauffage, il est donc essentiel de connaître la puissance de chaque radiateur, ce qui peut souvent être estimé sur internet en fonction du nombre d'éléments du radiateur. Ensuite, en tenant compte de la capacité calorifique de l'eau (environ 4,18 kJ/kg·K), on peut estimer le débit nécessaire. Par exemple, pour un débit de 316 m³/h, avec une puissance de 2160 kW, une relation peut être établie.
Il est ensuite crucial de choisir un robinet thermostatique dont le corps de vanne permet de régler ce débit optimal. Les vannes thermostatiques Danfoss de type RA, par exemple, sont souvent équipées d'un corps de vanne avec préréglage, permettant d'ajuster le débit en fonction des besoins spécifiques de chaque radiateur.
La perte de pression dans une vanne, également appelée chute de pression, représente la différence entre la pression du fluide en amont de la vanne et la pression en aval de celle-ci. Cette mesure est un indicateur de la perte d'énergie que subit le fluide lorsqu'il traverse la vanne. Elle est généralement exprimée en bar.
Le calcul de la perte de pression dépend de l'état physique du fluide et des paramètres de la vanne et du fluide.
Pour calculer la perte de pression d'un liquide, il faut connaître :
La formule est la suivante :
Δp = Q² * ρ / Kv²
Le calcul pour les gaz, comme pour le Kv et le débit, distingue la circulation en dessous et au-dessus du point critique. Les valeurs nécessaires incluent le coefficient Kv, le débit normalisé (QN), la densité normalisée (ρN), la contre-pression (p2) et la température du fluide (T).
Les formules spécifiques pour les gaz sont disponibles dans la documentation technique appropriée.
La perte de pression à travers une vanne est un paramètre important dans la conception d'un système hydraulique. Elle affecte la capacité du système à distribuer le fluide de manière homogène à travers tous les émetteurs. Une perte de pression trop élevée dans une vanne peut limiter le débit d'eau vers le radiateur, réduisant ainsi sa capacité de chauffage. Inversement, une perte de pression trop faible peut indiquer une vanne sous-dimensionnée ou mal adaptée.
Le choix d'une vanne avec un coefficient Kv approprié, en tenant compte de la perte de pression souhaitée pour un débit donné, est donc essentiel pour assurer un bon équilibrage hydraulique du système de chauffage.
L'efficacité d'un système de chauffage ne repose pas uniquement sur la performance de ses composants individuels, mais sur l'interaction harmonieuse de tous ces éléments. La variation temporelle des vannes thermostatiques, le coefficient de débit, la perte de pression, ainsi que la puissance des radiateurs et la performance de la chaudière, sont autant de facteurs qui contribuent à l'efficacité globale.
Dans une maison ancienne, mal isolée, comme celle décrite dans l'exemple d'une maison des années 1930 en meulière avec une chaudière au fioul, l'optimisation de chaque élément devient encore plus critique. L'isolation joue un rôle majeur, car une bonne isolation réduit les besoins en chauffage, permettant aux vannes thermostatiques de fonctionner plus efficacement et de réaliser des économies d'énergie plus importantes.
L'équilibrage hydraulique du système est une étape souvent négligée mais fondamentale. Cela implique de s'assurer que chaque radiateur reçoit le débit d'eau nécessaire pour délivrer la puissance thermique requise. Ceci est réalisé en ajustant le débit via les retours réglables des corps de vanne, comme mentionné pour les corps de vanne Danfoss RA. Un bon équilibrage évite les zones froides dans la maison et optimise le fonctionnement de la chaudière.
Enfin, il est important de noter que le réglage d'une vanne thermostatique sur un chiffre élevé (comme 5) n'implique pas nécessairement une chauffe plus rapide ou plus intense si le corps de vanne n'est pas correctement configuré ou si le système n'est pas hydrauliquement équilibré. La vanne thermostatique, dans son principe, régule le débit pour maintenir une température ambiante, et non pour accélérer le chauffage.
En comprenant ces différents paramètres - de la variation temporelle à la perte de pression, en passant par le coefficient de débit et l'équilibrage hydraulique - il est possible d'optimiser son système de chauffage pour un confort accru et une réduction significative de la consommation d'énergie.
