L'installation d'un système de climatisation, que ce soit pour améliorer le confort lors des fortes chaleurs ou pour assurer des nuits paisibles, est un projet qui demande une préparation minutieuse. Au-delà du choix de l'unité et de son emplacement, le raccordement électrique est une étape critique qui, si elle est mal réalisée, peut entraîner des dysfonctionnements, une baisse des performances, voire des risques pour la sécurité. Cet article vise à démystifier le processus de branchement électrique de votre climatiseur, en détaillant les normes à respecter, le matériel nécessaire, et les bonnes pratiques pour une installation conforme et performante.
Avant de plonger dans les détails techniques du câblage, une phase de préparation approfondie est indispensable pour garantir une installation réussie et éviter toute mauvaise surprise. Cette étape préliminaire conditionne l'efficacité et la longévité de votre système.
Le positionnement des unités intérieure et extérieure est déterminant pour une diffusion optimale de l'air et un entretien facilité. L'unité intérieure doit idéalement être placée dans une zone centrale de la pièce à climatiser pour permettre une distribution homogène de l'air frais ou chaud. L'unité extérieure, quant à elle, nécessite un espace dégagé, accessible pour les interventions de maintenance futures, et idéalement à l'abri des expositions directes et prolongées au soleil ou aux intempéries. La distance entre les deux unités doit également être mesurée pour prévoir la longueur exacte des liaisons frigorifiques et électriques nécessaires.
Un climatiseur, en particulier les modèles réversibles, peut représenter une charge électrique significative. Il est donc primordial de s'assurer que votre installation électrique actuelle est en mesure de supporter cette demande supplémentaire. Cela implique de vérifier la capacité de votre tableau électrique. Il doit disposer d'un emplacement libre pour accueillir un nouveau disjoncteur et, idéalement, être suffisamment dimensionné pour gérer la charge globale de votre logement, incluant le nouveau circuit dédié à la climatisation.
Si vous habitez en appartement ou en copropriété, il est impératif de vous renseigner auprès de votre syndic de copropriété pour obtenir les autorisations nécessaires avant d'entamer toute installation, notamment pour le positionnement de l'unité extérieure sur la façade de l'immeuble.
Une fois la préparation du chantier effectuée, une série de contrôles et de tests doit être réalisée avant et pendant la mise en service pour s'assurer que tout est en ordre.
Avant de débuter l'installation, déballez soigneusement tous les composants de votre système de climatisation. Procédez à une inspection visuelle de chaque élément pour détecter d'éventuels dommages survenus durant le transport. La lecture attentive de la notice fournie par le fabricant est également cruciale, car elle contient des informations spécifiques à votre modèle, notamment concernant les spécificités de branchement électrique.
La réussite de l'installation repose également sur la disponibilité des outils adéquats. Voici une liste non exhaustive du matériel indispensable :
Certains outils très spécialisés, comme la pompe à vide ou la cintreuse, peuvent être loués auprès de professionnels si vous n'envisagez pas une utilisation fréquente.
| Outil/Matériel | Usage | Achat ou Location |
|---|---|---|
| Pompe à vide | Tirage au vide du circuit frigorifique | Location recommandée |
| Cintreuse à tubes | Façonnage des tubes en cuivre | Location recommandée |
| Perceuse à percussion | Percement des supports et des murs | Achat conseillé |
| Niveau à bulle | Assurer l'horizontalité et la verticalité | Achat conseillé |
| Clé dynamométrique | Serrage précis des raccords frigorifiques | Achat ou location selon usage |
| Tournevis isolés | Travail sur les connexions électriques | Achat conseillé |
Avant de rétablir le courant, une vérification systématique de tous les branchements électriques est impérative. Assurez-vous que chaque fil est correctement inséré dans sa borne et que les connexions sont bien serrées. Un faux contact peut entraîner des dysfonctionnements, une surchauffe des câbles, voire un risque d'incendie.
Le branchement électrique d'une climatisation est une étape qui ne tolère aucune approximation. Il est régi par des normes précises visant à garantir la sécurité des biens et des personnes.
Il est formellement interdit de raccorder l'alimentation d'un climatiseur sur une prise de courant domestique "classique". Ces prises ne sont généralement pas conçues pour supporter la puissance appelée par ces appareils, surtout lors du démarrage du compresseur, qui génère un pic d'intensité important. Un tel branchement pourrait entraîner une surcharge de la prise, du câble, voire du disjoncteur général, provoquant des coupures intempestives ou, dans le pire des cas, un incendie.

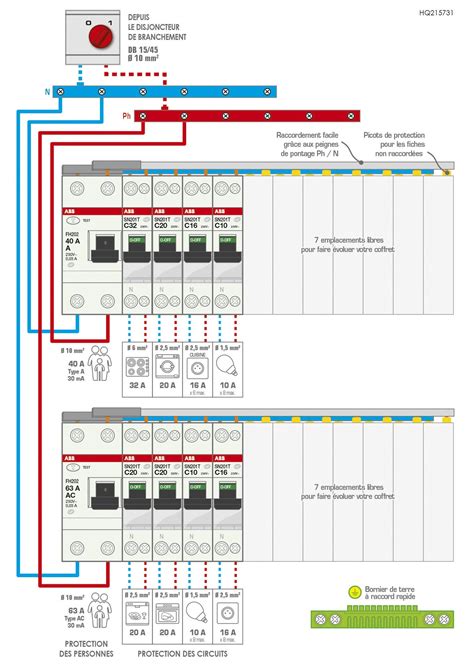

La norme électrique française NF C 15-100 impose la création d'un circuit électrique spécifique, entièrement dédié à l'alimentation de votre climatiseur. Ce circuit doit partir directement du tableau électrique de votre logement. Il sera protégé par un disjoncteur divisionnaire adapté à la puissance de l'appareil et un interrupteur différentiel 30mA pour une protection optimale contre les défauts d'isolement.
Le Disjoncteur Divisionnaire : Ce dispositif protège le circuit électrique contre les surintensités (surcharges et courts-circuits). Pour une climatisation, le calibre du disjoncteur doit être choisi avec soin. Il doit être supérieur à l'intensité nominale de l'appareil, mais pas excessivement pour assurer une protection efficace. La norme recommande souvent un disjoncteur 20A de courbe D. La courbe D est particulièrement adaptée aux appareils de forte puissance comme les climatiseurs, car elle tolère les appels de courant importants au démarrage du compresseur sans disjoncter intempestivement.
L'Interrupteur Différentiel 30mA : Ce dispositif assure la protection des personnes contre les chocs électriques. Il détecte les fuites de courant à la terre et coupe l'alimentation instantanément. Il est obligatoire pour tous les circuits d'une installation électrique domestique, y compris celui de la climatisation. Le calibre de l'interrupteur différentiel doit être adapté à la somme des courants des circuits qu'il protège, mais il est courant d'utiliser un 30mA pour un circuit dédié à la climatisation.
La section du câble d'alimentation électrique doit être adaptée au calibre du disjoncteur qui le protège et à la distance le séparant du tableau électrique. Un câble sous-dimensionné risque de surchauffer, provoquant des risques d'incendie et une perte de tension préjudiciable au bon fonctionnement de l'appareil.
Câble d'alimentation de l'unité extérieure : Pour un disjoncteur de 20A, une section de 2,5 mm² est généralement suffisante pour des longueurs de câble raisonnables (jusqu'à environ 30-40 mètres). Pour des puissances plus importantes ou des distances plus longues, une section de 4 mm² ou 6 mm² peut être nécessaire. Il est souvent recommandé d'utiliser un câble de type 3G2.5 ou 3G4 pour l'alimentation de l'unité extérieure, indiquant 3 conducteurs (phase, neutre, terre) avec la section spécifiée.
Câble de liaison entre les unités intérieure et extérieure : Ce câble, souvent appelé câble de communication ou de commande, est généralement de plus faible section. Un câble de type 4G1.5 mm² est souvent préconisé. Ce câble transporte non seulement l'alimentation basse tension pour le contrôle, mais aussi des signaux de communication entre les deux unités. Sa section de 1.5 mm² est généralement suffisante pour ces signaux, mais le "4G" indique la présence de 4 conducteurs (phase, neutre, terre, et un conducteur de communication supplémentaire).

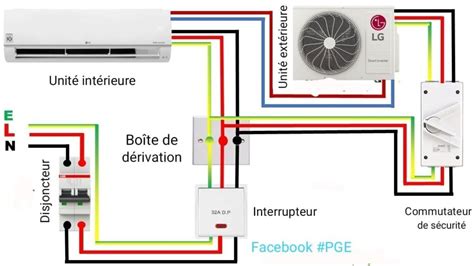

Il est important de noter que, dans la majorité des systèmes de climatisation modernes (notamment les monosplit et multisplit), l'alimentation électrique principale se fait au niveau de l'unité extérieure. C'est depuis cette unité que l'alimentation est ensuite transmise à l'unité intérieure via le câble de liaison. Il n'est donc généralement pas nécessaire de tirer un circuit électrique supplémentaire jusqu'à l'emplacement de l'unité intérieure depuis le tableau électrique.
L'installation d'une climatisation implique la connexion physique et électrique des deux unités : intérieure et extérieure.
Les liaisons frigorifiques sont les tubes en cuivre qui permettent la circulation du fluide réfrigérant entre les deux unités. Elles sont un élément clé du système.
Le câble de liaison électrique entre l'unité extérieure et l'unité intérieure est crucial pour la communication et le bon fonctionnement du système.
Une fois l'installation physique terminée, la phase de mise en service est essentielle pour s'assurer du bon fonctionnement et de la performance du système.
Avant de libérer le fluide réfrigérant, il est indispensable de réaliser un "tirage au vide" du circuit. Cette opération, effectuée à l'aide d'une pompe à vide, permet d'éliminer toute trace d'air et d'humidité du circuit. L'air et l'humidité sont les ennemis du système de climatisation : ils peuvent dégrader le fluide frigorigène, endommager le compresseur et réduire l'efficacité de l'appareil.
Une fois l'étanchéité confirmée, le fluide réfrigérant est libéré dans le circuit. Il faut alors vérifier les pressions de fonctionnement (basse et haute pression) à l'aide d'un manomètre, en se référant aux valeurs préconisées par le fabricant.
Le paramétrage initial consiste à régler la température souhaitée via la télécommande et à tester les différents modes de fonctionnement : froid, chaud (pour les climatisations réversibles), et déshumidification. Il faut également vérifier le débit d'air et s'assurer qu'aucun bruit anormal n'est émis par les unités.
L'installation d'une climatisation est un projet qui demande rigueur et respect des normes, particulièrement en ce qui concerne le raccordement électrique. Il est fortement recommandé, pour des raisons de sécurité et de conformité, de faire appel à un électricien qualifié pour la réalisation du circuit dédié et le branchement de l'appareil. Bien que l'idée d'une installation "faites-le vous-même" puisse sembler économique, les risques liés à une mauvaise manipulation électrique sont considérables. Un professionnel certifié garantira une installation sécurisée, performante et conforme aux réglementations en vigueur, vous assurant ainsi le confort attendu sans compromettre votre sécurité.
