Le condenseur est un composant absolument déterminant dans tout système de climatisation et de réfrigération. Sa fonction principale est d'évacuer efficacement la chaleur captée à l'intérieur d'un espace pour la transférer vers un milieu extérieur, généralement l'air ou l'eau. Ce processus est essentiel au bon fonctionnement du cycle frigorifique, permettant de transformer un gaz surchauffé en liquide, étape cruciale pour la production de froid. Comprendre le rôle et les différentes technologies des condenseurs, notamment les condenseurs à eau, est fondamental pour appréhender l'efficacité énergétique et la performance globale d'un système de climatisation.

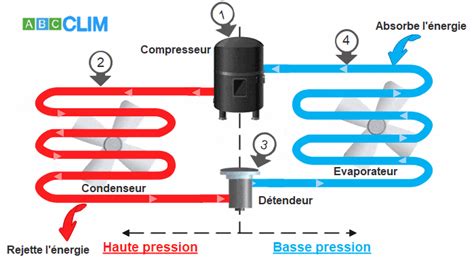

Au cœur de tout système de climatisation, le condenseur agit comme un radiateur haute performance. Lorsque le fluide frigorigène quitte le compresseur, il se trouve sous forme de vapeur surchauffée à haute pression, atteignant des températures avoisinant les 70°C. La mission du condenseur est alors de permettre à ce fluide de céder sa chaleur au milieu environnant. Ce processus de transfert thermique est comparable à la buée qui se forme sur une vitre froide : la vapeur d'eau, en perdant sa chaleur, se transforme en gouttelettes liquides.
De la même manière, dans le condenseur, la vapeur de fluide frigorigène se refroidit et change d'état, passant de gazeux à liquide. Ce changement de phase est fondamental car il permet de libérer une quantité importante de chaleur. Le fluide frigorigène, désormais liquide et toujours à haute pression, est ensuite prêt à entamer un nouveau cycle après être passé par le détendeur.
L'efficacité du condenseur dépend de plusieurs facteurs techniques, notamment sa surface d'échange thermique, la température du réfrigérant et son état général. Un condenseur bien conçu et performant assure une évacuation optimale de la chaleur, ce qui se traduit par une meilleure efficacité énergétique de l'ensemble du système de climatisation et une réduction de la consommation électrique.
Il existe principalement deux grandes familles de condenseurs : les condenseurs à air et les condenseurs à eau. Chacune présente des caractéristiques, des avantages et des inconvénients spécifiques, les rendant plus ou moins adaptés à certaines applications.
Les condenseurs à air sont les plus couramment rencontrés dans les installations résidentielles et commerciales de petite et moyenne taille. Ils utilisent l'air ambiant comme fluide de refroidissement.
Condenseurs Statiques : Ces modèles fonctionnent par convection naturelle de l'air autour d'un serpentin. Ils ne comportent aucune pièce mobile, ce qui les rend silencieux et nécessitant peu d'entretien. Cependant, leur efficacité est limitée, surtout par temps chaud. Ils sont généralement intégrés à la plaque arrière des réfrigérateurs, par exemple.

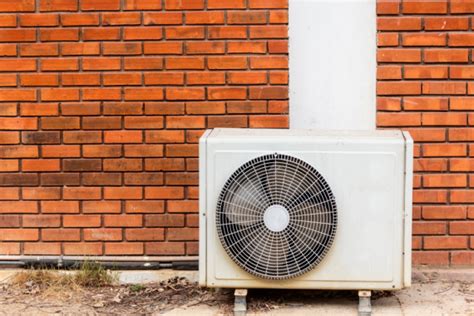

Condenseurs Ventilés : Nettement plus performants que les modèles statiques, ils intègrent un ou plusieurs ventilateurs pour forcer la circulation de l'air à travers le serpentin. Cette convection forcée permet un échange thermique plus rapide et plus efficace. On les retrouve dans la plupart des climatiseurs split, des unités extérieures de pompes à chaleur, et dans les groupes frigorifiques de taille moyenne.
Avantages des condenseurs à air :
Inconvénients des condenseurs à air :
Bien que moins répandus dans les applications domestiques courantes, les condenseurs à eau présentent une efficacité thermique remarquable, notamment pour les installations de grande puissance ou lorsque les conditions climatiques rendent les condenseurs à air moins performants. L'eau possède un coefficient d'échange thermique 20 à 30 fois supérieur à celui de l'air, ce qui explique leur excellente performance.
Ces condenseurs transfèrent la chaleur du fluide frigorigène à l'eau, provoquant la condensation du fluide. Ils sont souvent intégrés dans des systèmes plus complexes comme les groupes d'eau glacée (chillers) utilisés dans le secteur industriel, les grands bâtiments tertiaires (bureaux, centres commerciaux, hôtels) ou les immeubles de grande hauteur.
Parmi les différentes technologies de condenseurs à eau, on distingue plusieurs types d'échangeurs :
L'échangeur coaxial : Composé de deux tubes ingénieusement enroulés en spirale. Le fluide frigorigène circule dans le tube intérieur, tandis que l'eau de refroidissement circule dans l'espace entre les deux tubes, généralement à contre-courant pour maximiser l'efficacité de l'échange thermique.
L'échangeur bouteille : Ce modèle polyvalent sert simultanément de réservoir liquide pour le fluide frigorigène et de condenseur. Un serpentin dans lequel circule l'eau de refroidissement permet de condenser le fluide frigorigène contenu dans l'enveloppe externe.
L'échangeur multitubulaire : Spécialement conçu pour les installations de grande puissance, il comporte de nombreux tubes (en acier, cuivre, inox, etc.) disposés horizontalement et soudés à deux viroles terminales. L'eau circule à l'intérieur des tubes, tandis que le fluide frigorigène se condense autour dans un réservoir appelé "calandre". Ce type d'échangeur est particulièrement adapté aux hautes pressions et nécessite peu de place.

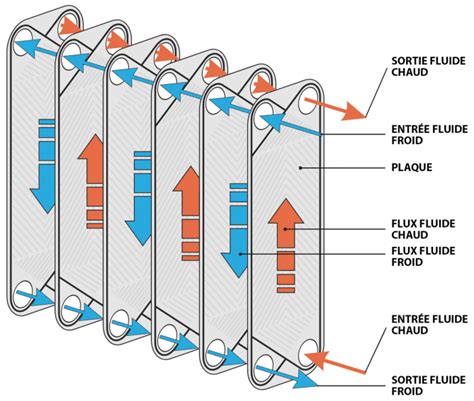

L'échangeur à plaques : Formé d'un assemblage précis de plaques métalliques embouties entre deux plateaux, reliés par des tirants. Les alvéoles formées par ces plaques constituent le circuit emprunté par les deux fluides. L'étanchéité entre les plaques est assurée par des joints en polymères, garantissant la séparation des deux fluides. Compact et très performant, il est souvent utilisé dans les installations frigorifiques modernes.
Avantages des condenseurs à eau :
Inconvénients des condenseurs à eau :
Une troisième catégorie, les condenseurs évaporatifs, combine les principes des condenseurs à air et à eau. Ils utilisent l'évaporation d'une fine couche d'eau pulvérisée sur la surface de l'échangeur pour refroidir le fluide frigorigène. Cette évaporation consomme de la chaleur latente, permettant d'atteindre des températures de condensation plus basses que celles obtenues avec un simple condenseur à air, même par temps chaud. Ils sont particulièrement efficaces dans les climats chauds où les températures extérieures élevées limitent la performance des condenseurs à air classiques. Cependant, ils impliquent une consommation d'eau et nécessitent un entretien pour éviter le tartre et les dépôts.
Quel que soit le type de condenseur, son bon fonctionnement est intrinsèquement lié à son état et à sa propreté. Un entretien régulier par un professionnel qualifié n'est pas une option, mais une nécessité absolue pour préserver l'efficacité, la longévité et la performance énergétique de votre système de climatisation.
Les dangers d'un condenseur encrassé :L'accumulation de poussière, de débris, de feuilles ou d'autres contaminants sur les ailettes (pour les condenseurs à air) ou dans les tubes (pour les condenseurs à eau) crée une barrière thermique. Cette obstruction entrave l'échange de chaleur, obligeant le système à travailler davantage pour atteindre la température souhaitée.
Les chiffres sont éloquents :
Dans le cas d'un condenseur à air encrassé, la température de condensation peut augmenter de 5°C, entraînant une perte de puissance d'environ 7% et une hausse de la consommation électrique de 16%.
La fréquence de l'entretien :La fréquence idéale d'entretien dépend de votre environnement. En milieu urbain ou industriel, où la pollution atmosphérique est plus importante, un nettoyage bisannuel (voire trimestriel pour les installations très exposées) peut s'avérer nécessaire. Dans des environnements plus calmes, un contrôle annuel peut suffire.
Les bénéfices d'un entretien professionnel :Faire appel à un professionnel qualifié pour la maintenance de votre condenseur vous garantit :
Les systèmes de climatisation à eau glacée, également appelés chillers, sont particulièrement utilisés dans le secteur industriel et les grands bâtiments tertiaires pour leur haute performance et leurs économies d'énergie sur le long terme. Contrairement aux systèmes à détente directe, ils fonctionnent par détente indirecte, utilisant de l'eau (pure ou glycolée) comme fluide caloporteur principal, le fluide frigorigène étant confiné au groupe frigorifique.
Dans un système à eau glacée, le groupe frigorifique comprend le compresseur, l'évaporateur, le condenseur et la vanne d'expansion. Le rôle du condenseur, qu'il soit à eau ou évaporatif, est ici de refroidir l'eau qui circule dans le circuit frigorifique. Cette eau glacée est ensuite distribuée pour refroidir l'air ambiant via des unités terminales (ventilo-convecteurs, centrales de traitement d'air).
Avantages des systèmes à eau glacée :
Types de groupes d'eau glacée :
L'entretien de ces systèmes, notamment des tours de refroidissement, doit être particulièrement rigoureux pour éviter les risques sanitaires comme la légionellose, avec un entretien annuel obligatoire et des contrôles de débits d'eau.
Le condenseur, qu'il soit à eau ou à air, représente le cœur technique de votre système de climatisation. Sa fonction primordiale d'évacuation de chaleur est directement liée à votre confort thermique et à l'efficacité énergétique de votre installation. Ignorer son entretien, c'est compromettre ses performances, augmenter votre consommation électrique et réduire sa durée de vie.
Que vous disposiez d'un système résidentiel simple ou d'une installation industrielle complexe, le nettoyage professionnel de votre condenseur constitue un investissement judicieux plutôt qu'une dépense. En prenant soin de cet équipement essentiel, vous assurez non seulement un fonctionnement optimal de votre climatisation, mais vous contribuez également à une démarche écologique vertueuse en réduisant votre empreinte énergétique. Pour garantir un entretien conforme aux normes et parfaitement adapté à votre installation spécifique, il est vivement recommandé de faire appel à des professionnels qualifiés.
