L'utilisation d'un radiateur électrique à inertie fluide, tel que le modèle Celcia IST 03 F 057-1, offre un confort thermique appréciable. Cependant, pour maximiser son efficacité énergétique et adapter le chauffage à un rythme de vie moderne, l'intégration d'un thermostat programmable est une solution judicieuse. Ce guide explore la faisabilité et les modalités de cette adaptation, en abordant les spécificités du radiateur Celcia et les différentes options de programmation.

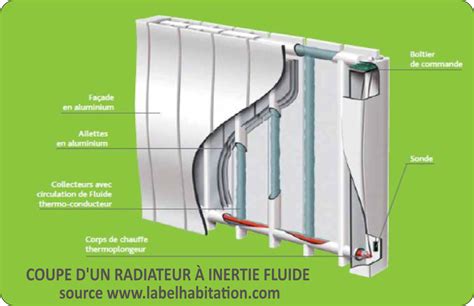

Le radiateur Celcia IST 03 F 057-1, d'une puissance de 1500W et composé de 9 éléments, est un appareil à inertie fluide. Son fonctionnement est caractérisé par un allumage immédiat dès la mise sous tension. Pour l'éteindre complètement, il est nécessaire de basculer le fusible ou de sélectionner la position "Stand By" sur son thermostat analogique intégré, lequel reste cependant alimenté électriquement. Ce thermostat analogique offre cinq modes de fonctionnement : Stand By, Fil Pilote, Confort, Nocturne et Hors Gel.
Il est important de noter que le radiateur dispose d'un fil pilote, mais celui-ci n'est ni gainé ni connecté au tableau électrique, ce qui soulève des questions quant à son utilisation potentielle avec un système de programmation externe. La régulation de la température par le thermostat analogique, bien que fonctionnelle, peut manquer de précision, nécessitant un réglage "à l'aveuglette" et une vérification différée de la température atteinte en raison de l'inertie du fluide. L'utilisateur souhaite pouvoir programmer des températures spécifiques pour le jour et la nuit, ainsi que pour les périodes d'absence ou de vacances, avec des variations automatiques.
Avant d'aborder l'installation, il est crucial de clarifier la différence entre un programmateur et un thermostat. Un programmateur gère les périodes horaires et les modes de fonctionnement (confort, éco, hors gel) en envoyant des ordres via le fil pilote. Il ne règle pas directement la température ambiante. Un thermostat, quant à lui, mesure la température ambiante et commande l'allumage ou l'extinction de l'appareil pour maintenir une température de consigne donnée.
Dans le contexte de ce radiateur Celcia, l'objectif est d'utiliser un thermostat programmable qui combine ces deux fonctions : définir des plages horaires avec des températures de consigne spécifiques.
La question centrale est de savoir s'il est possible d'adapter un thermostat programmable à ce radiateur et comment procéder.
Le radiateur Celcia étant équipé d'un fil pilote, c'est la méthode de commande la plus appropriée pour intégrer un système de programmation externe. Le fil pilote permet de commander le radiateur à distance via des signaux standardisés (Confort, Éco, Hors Gel, Arrêt).
Il est conseillé de neutraliser la régulation du thermostat interne du radiateur en le réglant sur une température élevée, par exemple 2°C au-dessus de la consigne souhaitée par le thermostat programmable. Cela garantit que le thermostat d'ambiance externe prend le contrôle total.
Plusieurs options s'offrent pour le choix du thermostat programmable :

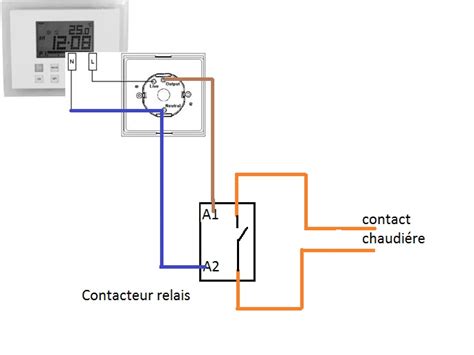

Thermostat d'ambiance filaire avec contact NO/NC : Ce type de thermostat possède un relais avec des contacts sans potentiel (COM, NO, NC). La notice d'utilisation indique de raccorder la connexion "COM" à la phase/L de la conduite de secteur et d'utiliser la borne NO ou NC comme sortie de commutation. La connexion avec le fil pilote du radiateur se fait via cette sortie. Il est nécessaire de s'assurer que le thermostat peut supporter la puissance du radiateur (jusqu'à 1840W dans ce cas, le radiateur étant de 1500W).
La question de l'ajout d'une diode de roue libre (type IN4007) se pose souvent. Elle est généralement utilisée pour protéger le circuit de commande contre les surtensions lors de la coupure d'un relais. Bien que le vendeur d'un thermostat puisse indiquer qu'une diode n'est pas nécessaire car le thermostat est déjà équipé d'un relais, l'avis de certains experts suggère qu'une diode peut être bénéfique, surtout si le thermostat n'est pas spécifiquement conçu pour commander un fil pilote. Si une diode est utilisée, elle doit être placée dans le bon sens, généralement entre le contact du thermostat et le fil pilote du radiateur, dans le sens du courant de commande. L'utilisation d'un domino ou d'un connecteur type Wago est possible pour la connexion.
Thermostat déporté sans fil : Ces systèmes sont plus coûteux mais offrent une installation simplifiée. Ils se composent d'une console (afficheur + contacts) et d'un boîtier de commande qui communiquent par ondes radio. La console peut être placée dans la pièce de vie pour une mesure de température plus représentative, et le boîtier de commande se raccorde au fil pilote du radiateur.
Programmateur fil pilote dédié : Des appareils comme le Siemens RDE100FP sont spécifiquement conçus pour gérer le fil pilote de plusieurs zones de chauffage. Il suffit de relier une sortie du programmateur au fil pilote du radiateur. L'alimentation du programmateur nécessite une protection, idéalement un disjoncteur 3A. Dans un ancien tableau électrique, il peut être nécessaire de trouver une solution pratique pour alimenter et protéger le programmateur, par exemple en le raccordant à une prise de courant proche, tout en veillant à la sécurité.
Dans le cas d'un thermostat d'ambiance filaire avec contact NO/NC et le radiateur Celcia :
Il est important de noter que le radiateur Celcia s'allume dès qu'il est alimenté. L'utilisation du fil pilote permettra de commander son fonctionnement (marche/arrêt, modes) sans couper l'alimentation générale, ce qui est préférable pour la longévité de l'électronique du radiateur.
L'emplacement du thermostat programmable est crucial pour une régulation efficace. Il doit être installé dans une pièce de vie, loin des sources de chaleur directe (cheminée, radiateur, soleil) et des courants d'air. Un mur intérieur est généralement recommandé. Le radiateur Celcia étant placé sous une fenêtre, qui est souvent un point froid, il est possible que la sonde de température du radiateur (souvent située sous le thermostat) mesure une température plus basse que la moyenne de la pièce.
Si le radiateur actuel ne permet pas une régulation précise, il peut être envisagé de le déplacer vers un endroit plus central de la pièce, ou d'ajouter un radiateur d'appoint pour mieux répartir la chaleur.
L'utilisateur a exprimé sa frustration quant à la précision du thermostat analogique du radiateur Celcia, qui ne permet pas un réglage fin de la température. Bien qu'il soit possible de marquer des repères sur le bouton rotatif, les variations de température extérieure peuvent rendre ces réglages obsolètes. Le remplacement du thermostat analogique par un modèle numérique est techniquement complexe et potentiellement risqué en termes de sécurité et de compatibilité. L'option la plus sûre et recommandée est de désactiver le thermostat intégré et de compter sur un système de programmation externe.
Lorsque le radiateur est piloté par un thermostat programmable via le fil pilote :
Il est essentiel de s'assurer que le radiateur est bien configuré pour accepter les commandes du fil pilote. Si le radiateur affiche une température alors qu'il est censé être piloté par le fil pilote, cela peut indiquer un conflit ou une mauvaise configuration. Il faut alors s'assurer que le réglage de température du radiateur est bien supérieur à la consigne du thermostat externe.
En cas de dysfonctionnement, plusieurs points sont à vérifier :
Si le radiateur s'allume mais ne chauffe pas suffisamment, cela peut provenir d'une température de consigne trop basse, d'un problème de sonde défectueuse, ou d'une mauvaise circulation de l'air autour du thermostat du radiateur.
En résumé, l'intégration d'un thermostat programmable sur un radiateur Celcia IST 03 F 057-1 est tout à fait réalisable, principalement en utilisant la fonction fil pilote du radiateur. Cela permet d'optimiser le confort thermique et de réaliser des économies d'énergie significatives en adaptant le chauffage aux besoins réels. Le choix entre un système filaire ou sans fil dépendra des contraintes d'installation et du budget, mais le principe de commander le radiateur via son fil pilote reste la méthode la plus efficace.
