La chaudière Vergne MC1 représente une solution de chauffage et de production d'eau chaude sanitaire performante et fiable, conçue pour répondre aux exigences des normes européennes les plus strictes. Ce guide technique, destiné aux installateurs et aux utilisateurs, détaille les spécificités de cette gamme, son installation, sa mise en service, son fonctionnement et son entretien, afin d'assurer une performance optimale et une longévité accrue de l'appareil.
La série MC1, conforme aux directives 90/396 CEE relatives aux appareils à gaz et 92/42 CEE concernant le rendement des chaudières basse température, est disponible en plusieurs configurations pour s'adapter aux besoins spécifiques de chaque foyer.
La série MC1 se décline en plusieurs modèles, chacun conçu pour des applications spécifiques :
Chaque modèle intègre un circulateur à trois vitesses, dont la sélection peut être effectuée manuellement sur l'appareil.
L'installation et l'utilisation de la chaudière Vergne MC1 doivent impérativement respecter un ensemble de normes et réglementations en vigueur pour garantir la sécurité et l'efficacité de l'appareil :
Il est crucial de noter que le respect de ces normes s'applique également aux dépendances des bâtiments d'habitation.
L'installation de la chaudière MC1 requiert une attention particulière aux détails techniques et aux réglementations pour assurer un fonctionnement sûr et efficace.
L'appareil doit être installé dans une pièce ventilée conformément aux réglementations en vigueur. Pour les appareils étanches, l'atmosphère du local où la chaudière est installée ne doit pas être affectée par les gaz produits, ceux-ci étant évacués par un extracteur.
La fixation de la chaudière doit se faire à l'aide de fixations appropriées sur une paroi solide, à une distance respectable de toute source de chaleur intense.
Avant toute installation, et particulièrement en cas de remplacement d'une chaudière ancienne, un rinçage soigné de l'installation avec des produits spécifiques est impératif pour prévenir les problèmes liés aux impuretés et à la corrosion. L'installation d'un adoucisseur d'eau est conseillée si la dureté de l'eau (TH) est supérieure ou égale à 25 °F.
Le circuit de chauffage doit être purgé de tout air. La soupape de sécurité, obligatoire, permet également la vidange du circuit de chauffage. Le raccordement à l'égout de la soupape et du "disconnecteur" est une exigence réglementaire.
Pour les longueurs de tuyauterie inférieures ou égales à 1 mètre, il est nécessaire de mettre en place un diaphragme sur l'entrée d'air, ajustable en fonction de la configuration de l'installation pour réguler le débit d'air.
L'alimentation en gaz doit être conforme aux normes en vigueur (DTU P 45-204). La pression du gaz à l'entrée de la chaudière doit être contrôlée via la prise de pression prévue à cet effet (e2). Les chaudières sont livrées configurées pour le gaz naturel (G20) ou le gaz propane (G31). Un changement de gaz, s'il est nécessaire, doit être effectué par un professionnel qualifié.
La puissance maximale de 24 kW est atteinte avec un rendement de 6.5 % pour le gaz naturel (G20) et de 7.5 % pour le gaz propane (G31).
Le raccordement au secteur s'effectue sur une alimentation 230 V - 50 Hz à l'aide d'un câble de 3 x 1.5 mm². Il est essentiel de vérifier le bon maintien des fils dans le bornier et de sécuriser le câble avec la plaque de maintien (d2). La mise à la terre de l'appareil est primordiale pour la sécurité.
Le thermostat d'ambiance doit être installé dans une pièce principale, éloigné des sources de chaleur.

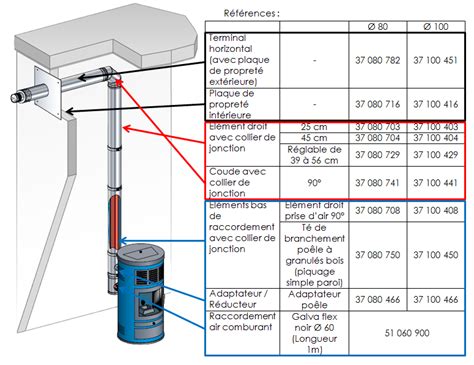

Le raccordement des conduits d'évacuation des fumées et d'admission d'air doit être réalisé avec des accessoires conformes et en suivant les instructions du gabarit de pose. Les accessoires Poujoulat Dualis EP (Ø 60/100 mm ou Ø 80/125 mm) sont compatibles.
Des distances minimales doivent être respectées entre l'orifice d'évacuation des gaz brûlés et les ouvrants, les entrées d'air, le sol, les toits, les balcons, les gouttières et les tuyauteries verticales. L'installation d'un déflecteur peut être nécessaire dans certaines configurations, notamment pour les angles de mur.
La première mise en service de la chaudière Vergne MC1 doit impérativement être réalisée par un professionnel agréé. Cette étape cruciale comprend :
Dans le cas d'une installation ancienne, un rinçage préalable avec des produits adaptés est obligatoire pour éviter le bouchage des circuits et la corrosion.
La chaudière MC1 est équipée d'une régulation électronique à microprocesseur qui ajuste la puissance du brûleur pour optimiser le confort et les économies d'énergie.

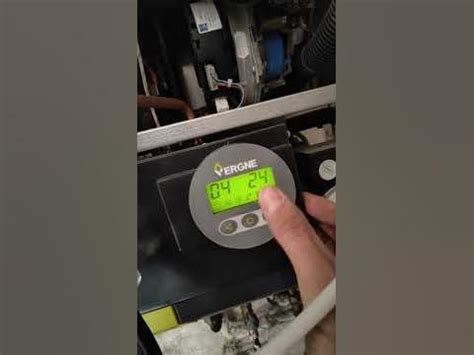

L'interface utilisateur permet de :
Les touches < et > permettent de naviguer entre les symboles et les valeurs, tandis que la touche O valide les sélections.
Certaines fonctions de la chaudière peuvent être paramétrées par l'installateur via des codes spécifiques. L'accès à ces paramètres se fait en naviguant jusqu'au symbole P et en validant. Les afficheurs indiquent le numéro du code et sa valeur, qui peuvent être modifiés à l'aide des touches < et > et validés par la touche O.
Un entretien annuel régulier est indispensable pour garantir le bon fonctionnement, la sécurité et la longévité de la chaudière Vergne MC1. Cet entretien doit être effectué par un professionnel qualifié.
Les opérations d'entretien comprennent :
En cas de dysfonctionnement, la chaudière affiche un code défaut sur l'afficheur de pression, indiquant le composant défaillant. Le tableau des codes défauts, disponible dans la notice technique, permet d'identifier le problème.
Parmi les défauts courants, on peut citer :
Il est rappelé que le changement de gaz et le réglage précis de la combustion nécessitent un analyseur de combustion et doivent être réalisés par un professionnel.
La chaudière MC1, qu'elle soit en version chauffage seul ou chauffage + E.C.S., est conçue pour offrir une solution de chauffage performante, économique et sécurisée, tout en respectant les normes environnementales les plus exigeantes. Un entretien régulier et une installation conforme aux préconisations sont les clés pour profiter pleinement de ses avantages sur le long terme.
