Le chauffage central représente un pilier fondamental de notre confort thermique, et dans un contexte où la transition énergétique prend une importance capitale, le choix d'une solution de chauffage économique et écologique est une préoccupation majeure pour chaque foyer. Les chaudières modernes, notamment celles fonctionnant au bois et aux granulés, offrent des perspectives intéressantes pour concilier performance, respect de l'environnement et maîtrise du budget. L'intégration judicieuse d'un ballon tampon et l'association avec un plancher chauffant peuvent amplifier ces bénéfices, créant un système de chauffage central performant, réactif et économique.

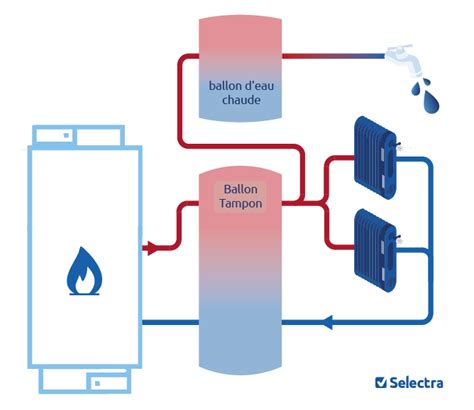

Le fonctionnement d’un ballon tampon est assez simple. Il s'agit d'un réservoir conçu pour stocker la chaleur produite par votre chaudière. Cette chaleur accumulée est ensuite restituée au logement lorsque la chaudière n'est pas en fonctionnement, assurant ainsi une température ambiante constante et confortable. Le ballon tampon vient se placer stratégiquement entre la chaudière et le circuit de chauffage. Une pompe, également appelée circulateur ou groupe de charge, est responsable du transfert de l'eau chauffée par la chaudière dans le réservoir du ballon.
L'installation d'un ballon tampon est particulièrement cruciale pour les chaudières à bois bûches. Celles-ci, de par leur nature, ne disposent pas de la capacité de moduler leur puissance de combustion. Le ballon tampon permet de compenser cette limitation en absorbant l'excès de chaleur produit lors des périodes de chauffe intenses, évitant ainsi la surchauffe et le gaspillage d'énergie. En revanche, certaines chaudières à granulés, comme les modèles ÖkoFEN, sont conçues pour moduler leur puissance et ne nécessitent pas systématiquement l'ajout d'un ballon tampon.
Le volume de la chambre de combustion dans le cas d’une chaudière à bûches est un facteur déterminant pour le dimensionnement du ballon tampon. On considère généralement un ratio d’environ 12 litres de volume tampon par litre de bois utilisé. Cette règle empirique permet d'assurer une capacité de stockage adéquate pour optimiser la combustion et la restitution de chaleur.
Concernant la production d'eau chaude sanitaire (ECS), plusieurs technologies existent pour les ballons tampons. Ils peuvent être équipés d'un serpentin en inox, agissant comme échangeur de chaleur, ou d'un échangeur à plaques pour une production d'ECS en mode instantané. La grande majorité des ballons tampons dotés d'une fonction ECS peut être couplée avec des panneaux solaires thermiques. Ces derniers captent l'énergie solaire pour réchauffer un liquide caloporteur circulant dans des tubes en cuivre intégrés aux capteurs. Lorsque le chauffage solaire est associé à une chaudière à granulés, celle-ci peut démarrer automatiquement si l'ensoleillement est insuffisant pour couvrir les besoins en chaleur.
Les ballons tampons ne requièrent pas d'entretien particulier. Contrairement aux ballons dédiés à la production d'eau chaude sanitaire, qui peuvent être sujets à l'entartrage, les ballons tampons fonctionnent en circuit fermé. Ils ne sont donc pas exposés aux dépôts calcaires. Néanmoins, quelques vérifications régulières sont recommandées pour garantir leur bon fonctionnement : s'assurer de l'étanchéité des tuyaux et raccords pour prévenir toute fuite, et vérifier l'absence de points de corrosion. Pour les ballons intégrant la production d'ECS, il est nécessaire de contrôler l'état et le bon fonctionnement de l'anode protectrice située à l'intérieur de la cuve. Si cette anode est détériorée, son remplacement s'impose.
Le prix d'un ballon tampon varie en fonction de sa capacité de stockage et de sa configuration (simple pour le chauffage ou avec production d'ECS). Les réservoirs offrant une production d'eau chaude sanitaire sont généralement plus onéreux que les modèles simples. Il faut compter un budget approximatif allant de 1 000 € HT pour un ballon tampon simple à 3 000 € HT pour un modèle avec production intégrée d'ECS. Il est important de noter que les ballons tampons ne sont pas éligibles aux aides financières destinées à la rénovation énergétique.
Les chaudières à granulés, comme celles proposées par ÖkoFEN, représentent une solution de chauffage central moderne, confortable, économique et écologique. Compactes, elles s'adaptent à tout type de logement. La technologie de condensation embarquée dans ces appareils permet d'atteindre les meilleurs rendements du marché, se traduisant par des économies d'énergie substantielles.
La production de chaleur est au cœur de la transition énergétique, et les chaudières à combustibles solides, telles que celles fonctionnant au bois, jouent un rôle important. La norme NF EN 303-5 spécifie les exigences de conception, de sécurité et de performance pour ces appareils. Un système de sécurité contre la surchauffe est impératif pour les installations de chauffage central au bois. Il s'agit généralement d'un dispositif de décharge thermique ou d'une soupape de sécurité thermique, conçu pour prévenir les températures excessives dans le circuit de chauffage. L'installation de ces équipements garantit non seulement la conformité réglementaire, mais aussi la sécurité et la performance optimales de la chaudière à bois.
Selon les normes européennes EN en vigueur, les générateurs de chaleur au bois doivent obligatoirement être équipés de sécurités de pression et de température adéquates. La décharge de température thermique doit être associée à un dispositif de compensation d'eau de ville, tel que l'« Ensemble C » avec alimentation automatique et un dispositif anti-pollution. La mise en place de la soupape thermique de surpression (tarage 98°C) doit suivre un schéma précis, en décharge sur le départ haut de la chaudière, sans organe de coupure intermédiaire.
Dans le cas d'une installation de chauffage équipée d'un vase d'expansion "ouvert", il est impératif de le positionner au-dessus du niveau de l'émetteur le plus élevé. Pour une installation avec un vase d'expansion "fermé" (sous pression d'azote), son emplacement est moins contraignant. La pompe d'irrigation de la chaudière et de charge du ballon tampon doit être installée sur le retour de la chaudière, en aval de la vanne de relève de température thermostatique.
Ce type de chaudière au bois doit être raccordé à un ou plusieurs ballons de stockage, dont le volume est défini en fonction de sa puissance nominale. L'objectif de cette accumulation est de sécuriser le fonctionnement de la chaudière en stockant l'énergie produite en excès, notamment en mi-saison lorsque les besoins sont faibles. Cela permet d'éviter le gaspillage et de restituer l'excédent de chaleur ultérieurement, selon les besoins.
Le tuyau de raccordement en eau de la chaudière au système de chauffage central ne doit pas passer au-dessus du couvercle de la chaudière, afin de permettre un accès aisé aux turbulateurs et au nettoyage des tubes de fumée. Avant de raccorder la chaudière, le réseau d'eau de chauffe doit être rincé pour éliminer toute impureté.
Pour un fonctionnement optimal, il est impératif de prévoir un raccordement associé à un dispositif assurant une relève de température. Ceci évite les retours d'eau trop froids provenant du système de chauffage (inférieurs à 55°C), qui pourraient compromettre la durée de vie du corps de chauffe en acier et entraîner de la corrosion. L'installation d'une vanne anti-condensation sur le retour du circuit hydraulique primaire est conseillée pour relever la température de retour vers la chaudière.
Les pertes thermiques d'un volume tampon dépendent de la différence de température entre l'eau qu'il contient et l'ambiance environnante. Une estimation moyenne indique une surconsommation d'énergie de l'ordre de 5 à 10 % due à l'ajout d'un ballon tampon. Cependant, sur des chaufferies individuelles sans ballon tampon, le nombre de cycles courts est encore plus important, entraînant une usure prématurée et une inefficacité accrue, particulièrement en mi-saison. Au-delà des gains énergétiques, un ballon tampon réduit considérablement les émissions polluantes.
La chaudière mixte bois et granulés représente une solution polyvalente, combinant les avantages de deux sources d'énergie. Les granulés offrent un fonctionnement automatique et confortable, tandis que les bûches bénéficient d'un coût d'utilisation très attractif, surtout si le bois est une ressource locale et peu coûteuse.

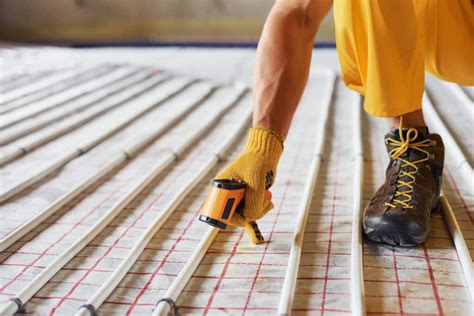

Le plancher chauffant est un système de chauffage par rayonnement qui distribue la chaleur de manière homogène dans toute la pièce, offrant un confort thermique incomparable. Contrairement aux radiateurs, il ne crée pas de courants d'air chauds localisés et permet de maintenir une température ambiante stable et agréable. Sa discrétion esthétique est également un atout majeur, car il est entièrement intégré dans la dalle de sol.
L'installation d'un plancher chauffant est tout à fait possible avec une chaudière à bois bûche, à condition d'intégrer une vanne trois voies. Ce dispositif, agissant comme un mélangeur, régule la température de départ de l'eau envoyée vers le plancher chauffant, la maintenant à un niveau optimal, généralement autour de 25°C. Cette régulation est essentielle car les planchers chauffants ne supportent pas les températures trop élevées (idéalement pas plus de 60°C, voire moins selon les configurations pour éviter la surchauffe et les risques de condensation dans la chaudière). Le système prélève la quantité d'eau chaude nécessaire du ballon tampon pour atteindre cette température de départ de 25°C.
L'association d'une chaudière à bois avec un plancher chauffant, telle que décrite dans un exemple concret de rénovation d'une maison R+1 des années 1980 de 250 m² dans les Pays de la Loire, illustre cette synergie. L'ancien système de chauffage au fioul a été remplacé par une chaudière biomasse mixte, capable de brûler aussi bien des bûches que des granulés. Cette chaudière est couplée à un ballon tampon et à un ballon d'eau chaude sanitaire de 150 litres, lui-même immergé dans le ballon tampon pour un chauffage par bain-marie. Le ballon tampon joue ici un rôle crucial : il permet de charger la chambre de combustion des bûches une seule fois, voire trois fois par jour en plein hiver, et de conserver la chaleur produite pour une restitution progressive au plancher chauffant.

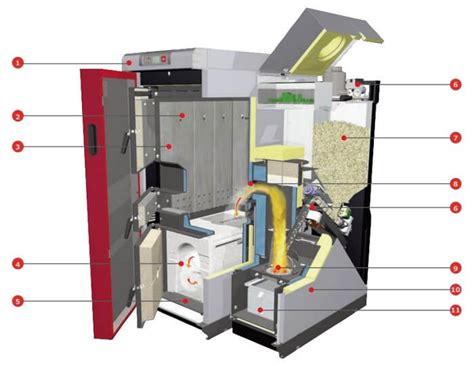

La chaudière mixte est dotée d'un réservoir de granulés de 110 kg et d'une chambre de combustion pour les bûches. La combustion des granulés est gérée automatiquement par la chaudière, optimisant le rendement grâce à une cellule photoélectrique analysant l'intensité lumineuse de la flamme. Les fumées chaudes sont ralenties par des turbulateurs avant leur évacuation, assurant une combustion complète et propre.
Lorsque la température atteint 66°C dans la chaudière, un circulateur s'active pour réchauffer le ballon tampon. Le groupe hydraulique distribue ensuite l'eau chaude du ballon vers le réseau du plancher chauffant selon les besoins, régulés par un thermostat connecté. La température de départ est modulée en fonction de la température extérieure. Dans les chambres, des têtes thermostatiques sur les radiateurs permettent d'ajuster la température de manière plus ciblée si des radiateurs sont présents en complément, ou pour une régulation plus fine des zones moins utilisées.
L'eau chaude sanitaire (ECS) est produite en continu. Pendant la saison de chauffe, le ballon tampon est maintenu entre 60 et 80°C. En été, une flambée occasionnelle permet de maintenir le ballon entre 45 et 60°C pour couvrir uniquement les besoins en ECS. En cas d'absence prolongée, la chaudière peut fonctionner exclusivement aux granulés. Une résistance électrique intégrée au ballon tampon sert également de solution de secours.
Le stockage des combustibles, bûches et granulés, nécessite une réflexion préalable sur l'espace disponible. L'approvisionnement en granulés s'effectue manuellement, mais des systèmes d'aspiration automatique peuvent être envisagés pour plus de confort, moyennant un investissement supplémentaire.
Le coût d'utilisation d'une telle installation est très compétitif. Les propriétaires estiment avoir divisé leur facture par trois ou quatre par rapport au fioul. L'investissement initial, bien qu'élevé, est compensé par les économies réalisées sur le long terme. La flexibilité offerte par la double énergie (bois et granulés) permet d'adapter la consommation en fonction du prix des combustibles.
À terme, il est possible de compléter l'installation avec des panneaux solaires thermiques pour intégrer une troisième source d'énergie renouvelable. Cela impliquerait de remplacer le ballon tampon par un modèle équipé d'un échangeur solaire.
L'adoption d'un système de chauffage bois/granulés couplé à un plancher chauffant, bien que demandant un investissement et un temps d'apprentissage initial, offre des avantages significatifs en termes de confort, d'économies d'énergie et de réduction de l'impact environnemental. La "culture du bois", c'est-à-dire une bonne compréhension du système et une habitude de la manutention, est un atout pour les utilisateurs.
Il est important de noter que le béton, bien que doté d'une capacité thermique, présente une capacité de stockage de chaleur moindre que l'eau par unité de volume. La comparaison des capacités calorifiques en watt-heure par litre par degré Celsius permet d'évaluer précisément la performance de l'accumulation. Un plancher chauffant, en tant qu'émetteur de chaleur, permet un stockage d'énergie limité par une variation de température de quelques degrés seulement. Pour une accumulation d'énergie significative, un ballon d'eau accumulateur isolé est la solution privilégiée.
Dans le cas d'une installation de chauffage avec un plancher chauffant, la régulation de la température de départ est primordiale. Un système de régulation, tel qu'une vanne trois voies, permet de prélever la quantité d'eau chauffée nécessaire du ballon tampon et de la mélanger pour obtenir la température de départ désirée vers le plancher chauffant. Cette approche évite les surchauffes et assure le bon fonctionnement du système.
Enfin, l'installation d'une chaudière bois/granulés nécessite un conduit d'évacuation spécifique, souvent en inox, capable de résister à des températures élevées. Une ventilation adéquate de la chaufferie est également indispensable pour assurer un apport d'air suffisant à la combustion. Un entretien régulier de la chaudière et du conduit de fumée est recommandé pour garantir leur longévité et optimiser leur performance.
